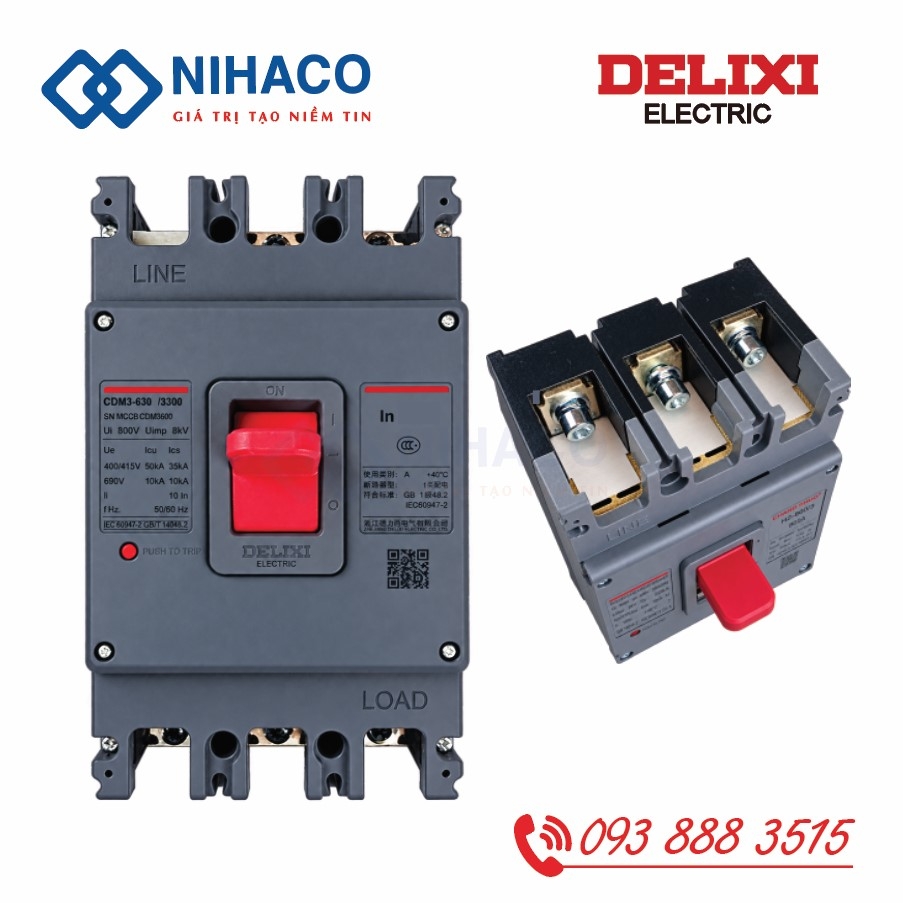

MCCB Delixi CDM3S-630bR/3300 630A – Aptomat Delixi 100kA

Delixi CDM3S-630bR/3300 630A là MCCB 3 cực, dòng định mức 630A, thuộc nhóm khung 630b. Sản phẩm sử dụng bộ nhả nhiệt từ, đạt Icu 100kA và Ics 75kA tại AC 400/415V. Đây là phiên bản cấp cắt R, có khả năng cắt cao nhất trong ba cấp F, N và R của nhóm CDM3S-630b tại điện áp này.

Khi lựa chọn thiết bị cho nguồn cấp tập trung, dòng tải và dòng ngắn mạch cần được đánh giá riêng. MCCB phải đáp ứng cả nhu cầu vận hành lẫn yêu cầu xử lý sự cố tại điểm lắp đặt.

Thông số kỹ thuật CDM3S-630bR/3300 630A

Thông số	Giá trị
Thương hiệu	Delixi Electric
Mã sản phẩm	CDM3S-630bR/3300 630A
Loại thiết bị	MCCB – aptomat khối
Dòng khung	630A
Dòng định mức In	630A
Số cực	3P
Cấp khả năng cắt	R
Icu tại AC 400/415V	100kA
Ics tại AC 400/415V	75kA
Điện áp làm việc Ue	AC 400/415/500/690V
Tần số	50/60Hz
Điện áp cách điện Ui	800V
Điện áp chịu xung Uimp	8kV
Cơ cấu bảo vệ	Nhiệt từ
Phụ kiện điện theo mã 00	Không kèm phụ kiện điện

Thông số khả năng cắt phải được tra theo đúng điện áp vận hành. Giá trị 100kA nêu trên áp dụng tại AC 400/415V.

Vị trí của cấp R trong dòng CDM3S-630b

Cấp khả năng cắt	Icu tại AC 400/415V	Ics tại AC 400/415V
630bF	50kA	36kA
630bN	75kA	50kA
630bR	100kA	75kA

Bảng đối chiếu cho thấy sự khác biệt giữa các cấp cắt trong cùng nhóm khung.

Nếu bản vẽ chỉ định 630bR, đơn hàng cần giữ đúng ký hiệu R. Việc đổi sang bản F hoặc N phải được kiểm tra lại theo yêu cầu kỹ thuật, dù các thiết bị có thể cùng dòng định mức 630A.

Khi nào cần xem xét MCCB 630A cấp cắt R?

Phiên bản này có thể được xem xét cho đầu vào tủ phân phối, nhánh cấp điện tới tủ động lực hoặc nguồn chung của cụm dây chuyền khi kết quả tính toán yêu cầu khả năng cắt tương ứng.

Những vị trí gần nguồn công suất lớn có thể xuất hiện dòng ngắn mạch cao. Tuy nhiên, không thể chọn cấp R chỉ dựa trên khoảng cách tới máy biến áp. Cần tính đến trở kháng nguồn, chiều dài tuyến dây, tiết diện và cấu trúc mạng điện.

Trong hệ thống có nhiều nguồn hoặc khả năng vận hành song song, nên đánh giá các chế độ cấp điện dự kiến. Mức dòng sự cố có thể thay đổi theo cách kết nối nguồn.

Đưa yêu cầu bảo vệ vào hồ sơ tủ điện

Khi lập danh sách vật tư, nên thể hiện đầy đủ model, dòng định mức, số cực và khả năng cắt tại điện áp sử dụng. Cách ghi này giúp người mua hàng và đơn vị lắp tủ đối chiếu cùng một cấu hình.

Ngoài MCCB, hồ sơ cần xác định khả năng mang dòng và chịu ngắn mạch của các phần liên quan. Thanh cái, giá đỡ, cáp và đầu nối phải phù hợp với thiết kế của toàn bộ cụm tủ.

Một MCCB có Icu 100kA không tự xác nhận cả tủ chịu được mức sự cố 100kA. Tương tự, khả năng cắt cao không tự bảo đảm aptomat nhánh tác động trước thiết bị đầu vào; yêu cầu chọn lọc cần được kiểm tra bằng dữ liệu phối hợp.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi

Mã vật tư	Mô tả vật tư	Mã vật tư	Mô tả vật tư
M3S63C633300	CDM3S-63C/3300 63A	M3S250S2503300	CDM3S-250S/3300 250A
M3S63C63A300	CDM3S-63C/4300A 63A	M3S250S250A300	CDM3S-250S/4300A 250A
M3S63C63B300	CDM3S-63C/4300B 63A	M3S250S180B300	CDM3S-250S/4300B 180A
M3S63S633300	CDM3S-63S/3300 63A	M3S250S200B300	CDM3S-250S/4300B 200A
M3S63S63A300	CDM3S-63S/4300A 63A	M3S250S250B300	CDM3S-250S/4300B 250A
M3S63S63B300	CDM3S-63S/4300B 63A	M3S400F2503300	CDM3S-400F/3300 250A
M3S125C252300	CDM3S-125C/2300 25A	M3S400F250A300	CDM3S-400F/4300A 250A
M3S125C322300	CDM3S-125C/2300 32A	M3S400F250B300	CDM3S-400F/4300B 250A
M3S125C402300	CDM3S-125C/2300 40A	M3S400F4003300	CDM3S-400F/3300 400A
M3S125C632300	CDM3S-125C/2300 63A	M3S400F400A300	CDM3S-400F/4300A 400A
M3S125C802300	CDM3S-125C/2300 80A	M3S400F315B300	CDM3S-400F/4300B 315A
M3S125C1002300	CDM3S-125C/2300 100A	M3S400F350B300	CDM3S-400F/4300B 350A
M3S125C1252300	CDM3S-125C/2300 125A	M3S400F400B300	CDM3S-400F/4300B 400A
M3S125CX1253300	CDM3S-125C/3300 125A	M3S400N4003300	CDM3S-400N/3300 400A
M3S125CX125A300	CDM3S-125C/4300A 125A 新	M3S400N400A300	CDM3S-400N/4300A 400A
M3S125CX125B300	CDM3S-125C/4300B 125A 新	M3S400N400B300	CDM3S-400N/4300B 400A
M3S125SX25B300	CDM3S-125S/4300B 25A	M3S400R4003300	CDM3S-400R/3300 400A
M3S125SX40B300	CDM3S-125S/4300B 40A	M3S630BF4003300	CDM3S-630bF/3300 400A
M3S125SX50B300	CDM3S-125S/4300B 50A	M3S630BF400A300	CDM3S-630bF/4300A 400A
M3S125SX63B300	CDM3S-125S/4300B 63A	M3S630BF400B300	CDM3S-630bF/4300B 400A
M3S125SX80B300	CDM3S-125S/4300B 80A	M3S630BF6303300	CDM3S-630bF/3300 630A
M3S125SX100B300	CDM3S-125S/4300B 100A	M3S630BF630A300	CDM3S-630bF/4300A 630A
M3S125SX1253300	CDM3S-125S/3300 125A 新	M3S630BF630B300	CDM3S-630bF/4300B 630A
M3S125SX125A300	CDM3S-125S/4300A 125A 新	M3S630BN6303300	CDM3S-630bN/3300 630A
M3S125SX125B300	CDM3S-125S/4300B 125A 新	M3S630BN630A300	CDM3S-630bN/4300A 630A
M3S125BS1253300	CDM3S-125bS/3300 125A	M3S630BN630B300	CDM3S-630bN/4300B 630A
M3S125BS125A300	CDM3S-125bS/4300A 125A	M3S630BR6303300	CDM3S-630bR/3300 630A
M3S125BS125B300	CDM3S-125bS/4300B 125A	M3S630F6303300	CDM3S-630F/3300 630A
M3S125F1253300	CDM3S-125F/3300 125A	M3S630F630A300	CDM3S-630F/4300A 630A
M3S125F125A300	CDM3S-125F/4300A 125A	M3S630F500B300	CDM3S-630F/4300B 500A
M3S125F125B300	CDM3S-125F/4300B 125A	M3S630F630B300	CDM3S-630F/4300B 630A
M3S160F1603300	CDM3S-160F/3300 160A	M3S630N6303300	CDM3S-630N/3300 630A
M3S160F160A300	CDM3S-160F/4300A 160A	M3S630N6304300A	CDM3S-630N/4300A 630A
M3S160F160B300	CDM3S-160F/4300B 160A	M3S630N6304300B	CDM3S-630N/4300B 630A
M3S160N1603300	CDM3S-160N/3300 160A	M3S630R6303300	CDM3S-630R/3300 630A
M3S160S1602300	CDM3S-160S/2300 160A	M3S800F8003300	CDM3S-800F/3300 800A
M3S160S1603300	CDM3S-160S/3300 160A	M3S800F800A300	CDM3S-800F/4300A 800A
M3S160S160A300	CDM3S-160S/4300A 160A	M3S800F800B300	CDM3S-800F/4300B 800A
M3S160S160B300	CDM3S-160S/4300B 160A	M3S800N8003300	CDM3S-800N/3300 800A
M3S250F2503300	CDM3S-250F/3300 250A	M3S800N800A300	CDM3S-800N/4300A 800A
M3S250F250A300	CDM3S-250F/4300A 250A	M3S800R8003300	CDM3S-800R/3300 800A
M3S250F250B300	CDM3S-250F/4300B 250A	M3S12XF12503300	CDM3S-1250F/3300 1250A
M3S250N2503300	CDM3S-250N/3300 250A	M3S12XF1000B300	CDM3S-1250F/4300B 1000A
M3S250N250A300	CDM3S-250N/4300A 250A	M3S12XF1250A300	CDM3S-1250F/4300A 1250A
M3S250N250B300	CDM3S-250N/4300B 250A	M3S12XF1250B300	CDM3S-1250F/4300B 1250A
M3S250S1802300	CDM3S-250S/2300 180A	M3S12XN12503300	CDM3S-1250N/3300 1250A
M3S250S2002300	CDM3S-250S/2300 200A	M3S16XF16003300	CDM3S-1600F/3300 1600A
M3S250S2252300	CDM3S-250S/2300 225A	M3S16XN16003300	CDM3S-1600N/3300 1600A
M3S250S2502300	CDM3S-250S/2300 250A
