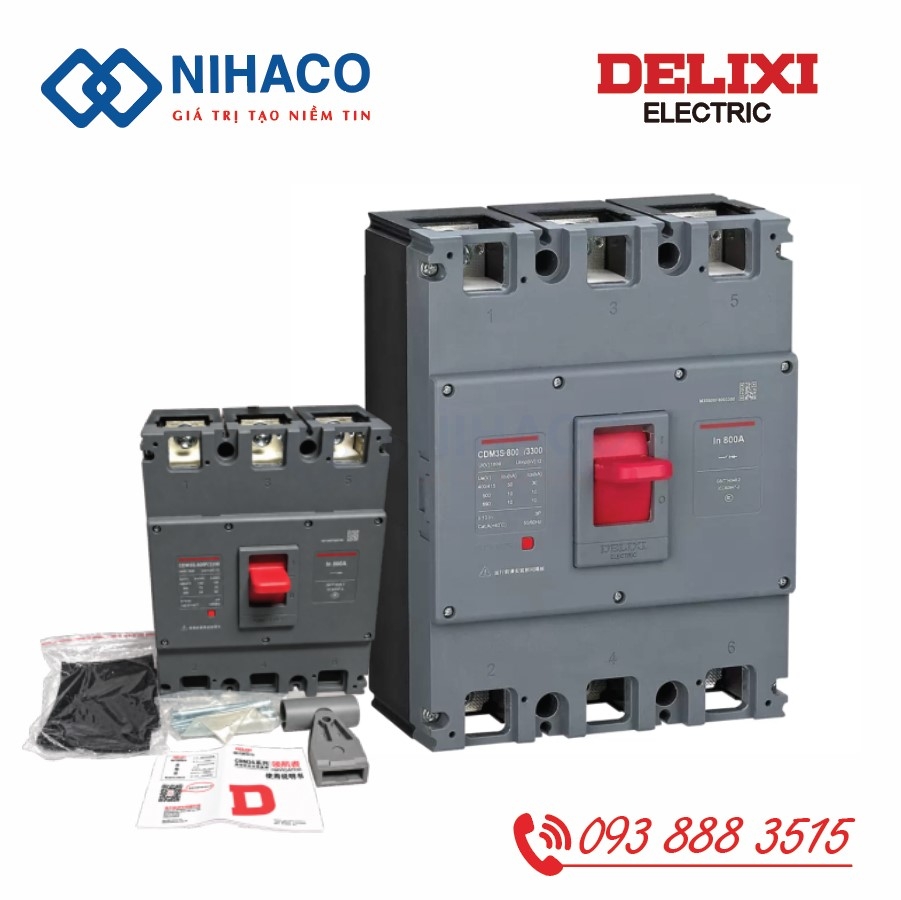

MCCB Delixi CDM3S-800F/3300 800A – Aptomat Delixi 800A 50kA

Delixi CDM3S-800F/3300 800A là MCCB dạng khối, cấu hình 3 cực, dòng định mức 800A và bộ bảo vệ nhiệt từ. Tại AC 400/415V, sản phẩm có khả năng cắt ngắn mạch tới hạn Icu 50kA, khả năng cắt ngắn mạch làm việc Ics 36kA.

Đối với tuyến điện mang dòng lớn, lựa chọn MCCB cần gắn với thiết kế thanh cái, cáp cấp nguồn và điều kiện nhiệt trong tủ. Sự đồng bộ giữa các thành phần này là cơ sở để hệ thống vận hành phù hợp với tải thực tế.

Thông số kỹ thuật CDM3S-800F/3300 800A

Thông số Ui và Uimp thể hiện đặc tính cách điện của thiết bị. Chúng không thay thế điện áp làm việc hoặc khả năng cắt tại từng mức điện áp.

Lựa chọn MCCB 800A theo toàn bộ tuyến điện

Dòng định mức 800A là thông số quan trọng, nhưng cần được đối chiếu với dòng tải tính toán và khả năng chịu dòng của hệ thống đấu nối.

Khi lựa chọn cho tủ phân phối, cần xem xét:

• Dòng điện vận hành và mức độ hoạt động đồng thời của phụ tải.

• Tiết diện, vật liệu và cách bố trí cáp hoặc thanh cái.

• Nhiệt độ môi trường và điều kiện tản nhiệt trong tủ.

• Dòng ngắn mạch dự kiến tại vị trí lắp đặt.

• Phương án phối hợp với các thiết bị bảo vệ phía sau.

Không nên quy đổi trực tiếp 800A thành một công suất sử dụng cố định. Công suất tương ứng còn phụ thuộc điện áp, hệ số công suất và đặc điểm phụ tải.

Chú trọng thanh cái và đầu nối khi thiết kế tủ

Ở tuyến cấp nguồn có dòng lớn, chất lượng đấu nối ảnh hưởng đáng kể đến nhiệt độ vận hành. Mối nối có điện trở tiếp xúc cao có thể phát nóng ngay cả khi dòng tải chưa vượt dòng định mức của MCCB.

Vì vậy, thiết kế cần bảo đảm bề mặt tiếp xúc phù hợp, đầu cáp hoặc thanh cái tương thích với đầu cực và lực siết theo hướng dẫn của nhà sản xuất. Cáp cũng cần được đỡ chắc chắn để hạn chế lực cơ học tác động lên thiết bị.

Trong quá trình bảo trì, nên kiểm tra tình trạng mối nối, dấu hiệu đổi màu và nhiệt độ tại các điểm tiếp xúc để phát hiện bất thường.

Bảo vệ nhiệt từ cho quá tải và ngắn mạch

Bộ bảo vệ nhiệt từ kết hợp cơ chế tác động theo nhiệt và theo từ. Phần tử nhiệt thực hiện bảo vệ quá tải theo đặc tính thời gian – dòng điện; phần tử từ tác động nhanh khi dòng sự cố đạt mức tương ứng.

Thời gian ngắt phụ thuộc đặc tính của bộ bảo vệ và mức dòng thực tế. Vì vậy, không nên hiểu rằng MCCB sẽ cắt tức thời ngay khi dòng điện vừa vượt 800A.

Đối với tuyến cấp nguồn cho nhiều nhánh, cần kiểm tra phối hợp bảo vệ để hạn chế phạm vi mất điện khi một nhánh xảy ra sự cố.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi

Những ứng dụng có thể cân nhắc

MCCB Delixi CDM3S-800F/3300 800A có thể được xem xét cho đầu vào tủ phân phối, tuyến cấp điện đến khu vực sản xuất hoặc tủ động lực có nhu cầu dòng tải phù hợp.

Nếu sử dụng cho hệ thống gồm nhiều động cơ, cần tính đến dòng khởi động và chế độ vận hành. Các động cơ vẫn cần được bảo vệ theo yêu cầu riêng của từng nhánh.

Với nhu cầu thay thế MCCB cũ, cần đối chiếu thêm kích thước lắp đặt, vị trí đầu cực và phương án đấu nối. Việc tăng dòng định mức MCCB phải đi cùng kiểm tra khả năng chịu dòng của tuyến điện hiện hữu.

Tư vấn và báo giá tại NIHACO

Khách hàng cần lựa chọn CDM3S-800F/3300 800A có thể cung cấp số lượng, điện áp hệ thống, dòng tải dự kiến và yêu cầu phụ kiện. Đối với tủ cải tạo, hình ảnh thiết bị cũ cùng vị trí đấu nối sẽ giúp việc đối chiếu thuận tiện hơn.

Công ty Cổ phần Tự động hóa Nihaco hỗ trợ tư vấn thiết bị Delixi và giải pháp thiết kế, thi công tủ điện phân phối công nghiệp.
