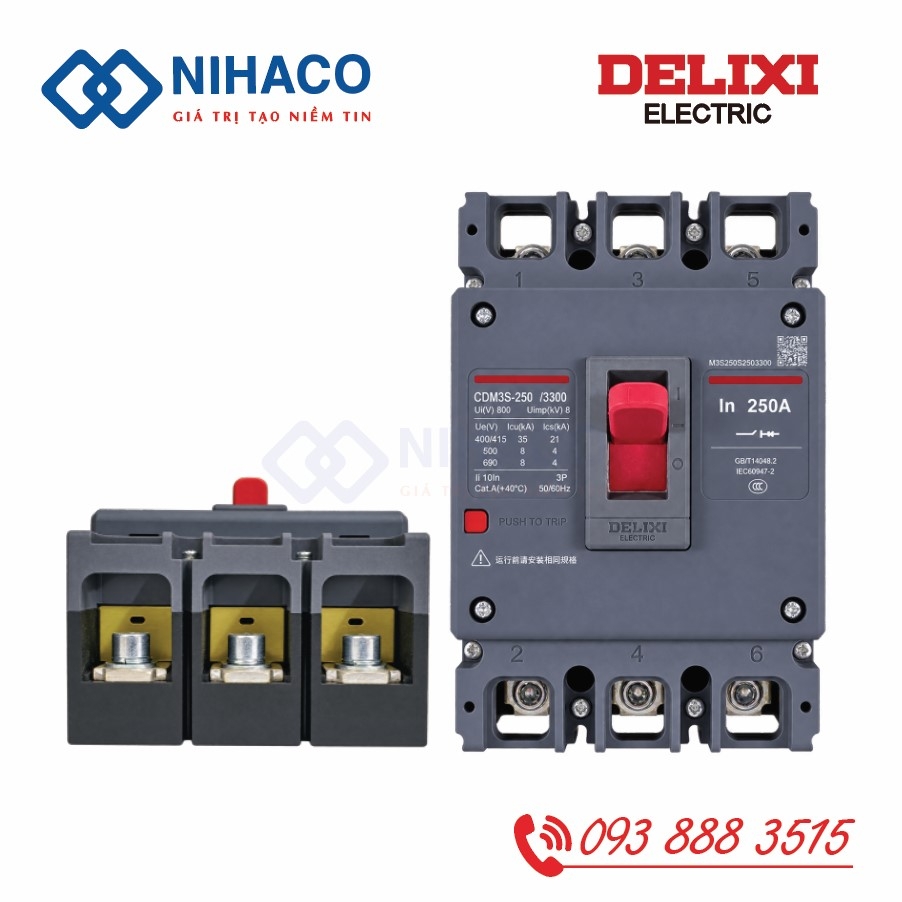

MCCB Delixi CDM3S-250N/3300 250A – Aptomat 3 pha 250A 75kA

Delixi CDM3S-250N/3300 250A là MCCB 3 cực thuộc dòng CDM3S, có dòng định mức 250A và cơ cấu bảo vệ nhiệt từ. Phiên bản N đạt khả năng cắt ngắn mạch tới hạn Icu 75kA tại AC 400/415V, đáp ứng nhu cầu lựa chọn thiết bị cho những vị trí có yêu cầu khả năng cắt cao.

Điểm cần chú ý khi chọn mã này là mức dòng sự cố tại nơi lắp đặt. Một tuyến cấp nguồn gần máy biến áp và một tuyến ở cuối đường cáp dài có thể cần MCCB với cấp cắt khác nhau, dù cùng sử dụng dòng định mức 250A.

1. Thông số kỹ thuật CDM3S-250N/3300 250A

Khả năng cắt phải được đối chiếu tại đúng điện áp vận hành; không áp dụng giá trị 75kA cho toàn bộ dải điện áp Ue.

2. Khác biệt giữa CDM3S-250N và CDM3S-250F

Hai phiên bản có thể cùng dòng định mức 250A và cấu hình 3 cực, nhưng khác cấp khả năng cắt.

Theo bảng kỹ thuật, phiên bản N có Icu và Ics cao hơn phiên bản F tại điện áp trên.

Sự khác biệt này cần được xem xét khi lập danh sách vật tư hoặc thay thế MCCB. Nếu thiết kế yêu cầu cấp N, việc chọn một thiết bị cùng dòng 250A nhưng cấp F cần được đánh giá lại về khả năng cắt.

Ngược lại, cấp cắt cao hơn không đồng nghĩa hệ thống được phép tăng tải. Khả năng mang tải vẫn phụ thuộc dây dẫn, thanh cái và điều kiện lắp đặt.

3. Hiểu đúng ký hiệu N và cấu hình 3300

Chữ N trong “250N” là cấp khả năng cắt. Số cực của sản phẩm được xác định bởi cấu hình 3300, tương ứng với MCCB 3 cực, bộ nhả nhiệt từ và mã phụ kiện điện 00.

Khi đặt hàng, cần ghi đủ CDM3S-250N/3300 250A để xác định đồng thời dòng khung, cấp cắt, số cực và dòng định mức.

Nếu tủ có yêu cầu đóng cắt dây trung tính, người thiết kế cần lựa chọn cấu hình cực phù hợp với sơ đồ cấp điện. Không nên suy ra chức năng đóng cắt trung tính chỉ từ chữ N trong tên sản phẩm.

4. Khi nào nên xem xét MCCB cấp cắt N?

MCCB Delixi CDM3S-250N/3300 250A có thể được xem xét cho đầu vào tủ phân phối, nhánh cấp nguồn công nghiệp hoặc tủ khu vực khi kết quả tính toán yêu cầu cấp cắt tương ứng.

Việc lựa chọn cần dựa trên các dữ liệu:

• • Công suất và trở kháng của nguồn cấp.

  • Chiều dài, tiết diện và vật liệu tuyến cáp.

  • Dòng ngắn mạch dự kiến tại điểm lắp.

  • Đặc điểm phụ tải và dòng khởi động.

  • Yêu cầu phối hợp với thiết bị bảo vệ phía nguồn.

Với công trình thay đổi máy biến áp hoặc bổ sung nguồn cấp, nên đánh giá lại dòng ngắn mạch. MCCB đang đáp ứng tải vận hành chưa chắc đáp ứng mức dòng sự cố của hệ thống sau cải tạo.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi

5. Kiểm tra gì khi thay thế MCCB hiện hữu?

Khi thay thiết bị trong tủ đang sử dụng, cần đối chiếu cả thông số điện và điều kiện lắp thực tế.

Trước hết, kiểm tra nhãn MCCB cũ để xác nhận dòng định mức, số cực, điện áp và cấp cắt. Tiếp theo, đo kích thước lắp đặt, vị trí đầu nối và khoảng trống dành cho dây hoặc thanh cái.

Nếu MCCB cũ đã tác động do sự cố, cần xác định nguyên nhân trước khi thay mới. Các điểm đấu nối, cách điện đường dây và phụ tải phía sau cũng cần được kiểm tra để tránh sự cố tái diễn.

Với tủ có báo trạng thái về PLC hoặc điều khiển cắt từ xa, hãy xác định phụ kiện cần thiết ngay khi đặt hàng.

6. Tư vấn CDM3S-250N/3300 250A tại NIHACO
