MCCB Delixi CDM3S-630F/3300 630A – Aptomat Delixi 75kA

Với tuyến cấp nguồn công nghiệp, dòng tải chỉ là một phần của bài toán lựa chọn aptomat. Mức ngắn mạch tại điểm lắp đặt cũng cần được tính toán để xác định khả năng cắt phù hợp.

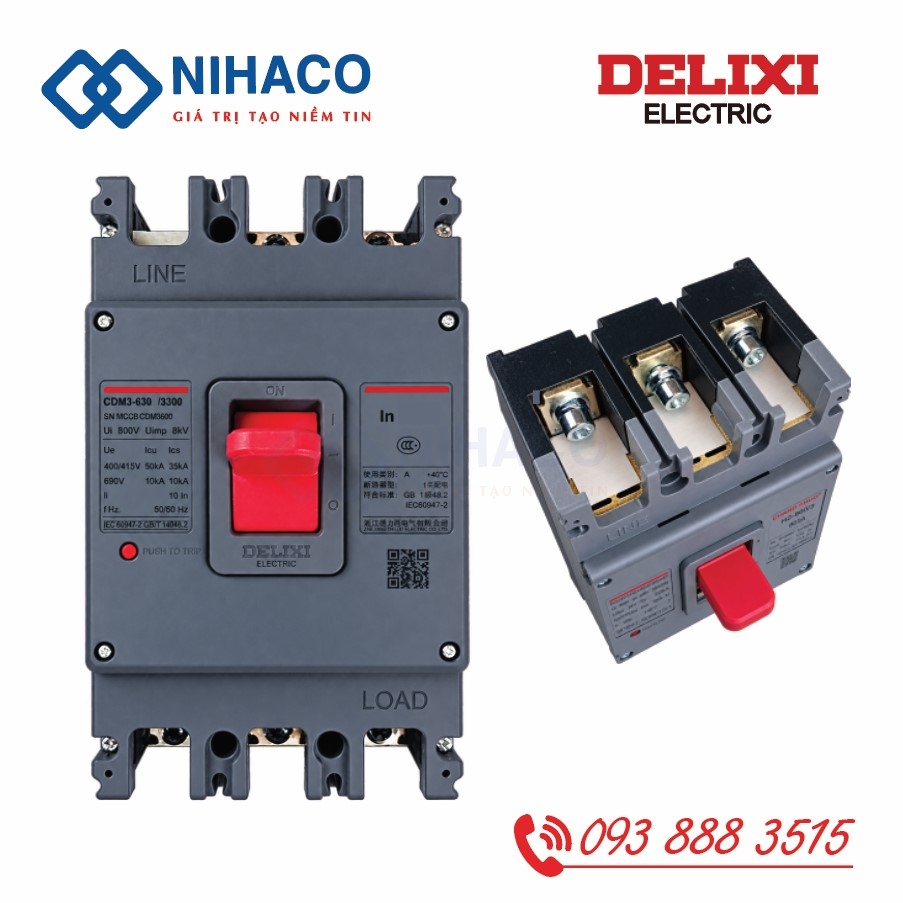

Delixi CDM3S-630N/3300 630A là MCCB 3 cực, dòng định mức 630A, sử dụng bộ bảo vệ nhiệt từ. Tại AC 400/415V, phiên bản N có Icu 75kA và Ics 50kA, cung cấp thêm lựa chọn cho những thiết kế cần khả năng cắt cao hơn phiên bản F cùng khung.

Thông số kỹ thuật CDM3S-630N/3300 630A

Các giá trị khả năng cắt trên áp dụng tại AC 400/415V. Khi sử dụng ở điện áp khác, cần đối chiếu đúng bảng thông số của nhà sản xuất.

Khi nào nên cân nhắc phiên bản 630N?

Phiên bản N có thể được xem xét khi kết quả tính toán ngắn mạch hoặc yêu cầu thiết kế cần đến cấp khả năng cắt tương ứng.

Trong thực tế, vị trí gần máy biến áp, đặc điểm nguồn cấp và tổng trở tuyến điện đều ảnh hưởng đến dòng ngắn mạch dự kiến. Hai tủ điện cùng sử dụng tải 630A vẫn có thể cần MCCB với khả năng cắt khác nhau.

Vì vậy, việc chọn MCCB Delixi 630A 75kA nên dựa trên hồ sơ hệ thống. Khả năng cắt cao hơn cũng không tự động bảo đảm tính chọn lọc với các aptomat phía sau; yêu cầu này cần được kiểm tra riêng.

Phối hợp bảo vệ cho tuyến cấp nguồn

Cơ cấu nhiệt từ thực hiện bảo vệ quá tải và ngắn mạch theo đặc tính tác động của thiết bị. Để khai thác phù hợp, MCCB cần được phối hợp với dây dẫn, thanh cái và các thiết bị bảo vệ nhánh.

Khi thiết kế tủ, nên xem xét đồng thời:

• Dòng tải tính toán và chế độ hoạt động của phụ tải.

• Khả năng chịu dòng của cáp, thanh cái và đầu nối.

• Đặc tính khởi động của thiết bị phía sau.

• Phối hợp bảo vệ giữa MCCB đầu tuyến và các nhánh.

Cách kiểm tra này giúp lựa chọn thiết bị theo toàn bộ tuyến điện, tránh chỉ dựa vào dòng định mức ghi trên sản phẩm.

Ứng dụng và yêu cầu lắp đặt

CDM3S-630N/3300 630A có thể được cân nhắc cho đầu vào tủ phân phối, tuyến cấp điện đến tủ động lực hoặc khu vực sản xuất có nhu cầu tải phù hợp.

Với tủ mới, cần bố trí đủ không gian cho đấu nối và thao tác. Với tủ cải tạo, cần kiểm tra kích thước lắp, vị trí đầu cực và phương án kết nối hiện hữu.

Nhiệt độ bên trong tủ, điều kiện thông gió và chất lượng mối nối cũng cần được xét khi đánh giá khả năng vận hành. Không nên mặc định thiết bị mang đủ dòng định mức trong mọi điều kiện môi trường.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi
