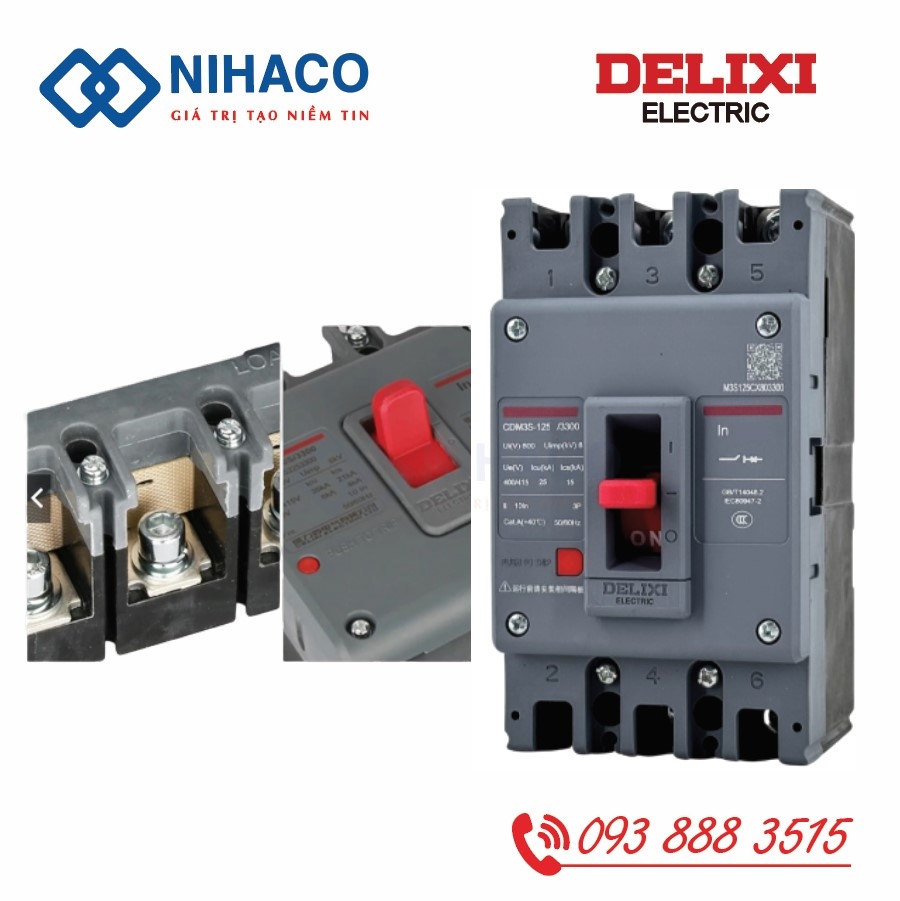

Aptomat Delixi CDM3S-125bS/3300 125A - MCCB Delixi

Delixi CDM3S-125bS/3300 125A là aptomat khối 3 cực, sử dụng cơ cấu bảo vệ nhiệt từ để bảo vệ đường dây khi xảy ra quá tải hoặc ngắn mạch. Sản phẩm thuộc dòng MCCB CDM3S, có dòng điện định mức 125A và khả năng cắt ngắn mạch tới hạn 35kA tại điện áp AC 400/415V.

Thông số kỹ thuật CDM3S-125bS/3300 125A

Các thông số trên được đối chiếu theo bảng kỹ thuật và danh sách mã hàng CDM3S. Khả năng cắt phải được đọc theo điện áp sử dụng tương ứng.

Hiểu đúng cấu hình để đặt hàng chính xác

Trong mã CDM3S-125bS/3300, phần 3300 thể hiện cấu hình 3 cực, bộ nhả nhiệt từ và mã phụ kiện điện 00. Những chức năng bổ sung như cắt từ xa hoặc bảo vệ thấp áp cần được xác định riêng.

Khi mua thiết bị thay thế, người dùng nên gửi ảnh nhãn sản phẩm đang sử dụng cùng mã đầy đủ. Việc chỉ ghi “MCCB Delixi 125A 35kA” chưa đủ để xác định khả năng lắp vừa, cách đấu nối và cấu hình cần thiết.

Bảo vệ quá tải và ngắn mạch bằng cơ cấu nhiệt từ

Bộ phận bảo vệ nhiệt phản ứng với tình trạng quá tải kéo dài, còn bộ phận bảo vệ từ tác động khi xuất hiện dòng ngắn mạch lớn. Hai cơ chế phục vụ những tình huống sự cố khác nhau trên đường dây.

Trong thiết kế tủ điện, MCCB cần được chọn đồng thời với tiết diện dây dẫn và đặc tính tải. Dòng định mức 125A không có nghĩa mọi đường dây đều có thể mang liên tục 125A: khả năng tải còn phụ thuộc cách đi dây, nhiệt độ, số lượng cáp đi chung và điều kiện tản nhiệt.

Với nhánh cấp cho động cơ, cần kiểm tra thêm dòng khởi động và phối hợp cùng thiết bị bảo vệ động cơ phù hợp.

Khả năng cắt 35kA có ý nghĩa gì khi lựa chọn?

Thông số 35kA tại AC 400/415V giúp đánh giá khả năng xử lý sự cố ngắn mạch của MCCB ở điện áp đó. Khi lựa chọn, cần so sánh thông số này với dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Ví dụ, một nhánh đặt gần máy biến áp có thể chịu mức dòng sự cố khác với nhánh ở cuối tuyến cáp dài. Vì vậy, cùng dòng tải 125A vẫn có thể cần những cấp khả năng cắt khác nhau. Không nên áp dụng giá trị 35kA cho mọi điện áp được ghi trong bảng thông số.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi

Ứng dụng và những điểm cần kiểm tra trước khi lắp

MCCB Delixi CDM3S-125bS/3300 125A có thể được xem xét cho nhánh phân phối ba pha, tủ điện khu vực hoặc nguồn cấp cụm thiết bị khi phù hợp với tính toán thiết kế.

Trước khi lắp đặt, cần kiểm tra:

• • Dòng tải thực tế, tiết diện dây và điều kiện vận hành.
  • Điện áp hệ thống, dòng ngắn mạch dự kiến.
  • Kích thước thân MCCB, vị trí lỗ bắt vít và khoảng cách đầu nối.
  • Sự phối hợp bảo vệ với thiết bị phía trên và phía dưới.
  • Nhu cầu phụ kiện như tiếp điểm phụ, tiếp điểm báo trạng thái hoặc bộ cắt từ xa.

Liên hệ tư vấn MCCB Delixi CDM3S-125bS/3300 125A

Để nhận tư vấn và báo giá đúng cấu hình, hãy cung cấp mã CDM3S-125bS/3300 125A, số lượng, điện áp sử dụng và yêu cầu phụ kiện. Với nhu cầu thay thế thiết bị trong tủ hiện hữu, ảnh nhãn và kích thước lắp đặt sẽ giúp đối chiếu chính xác hơn.
