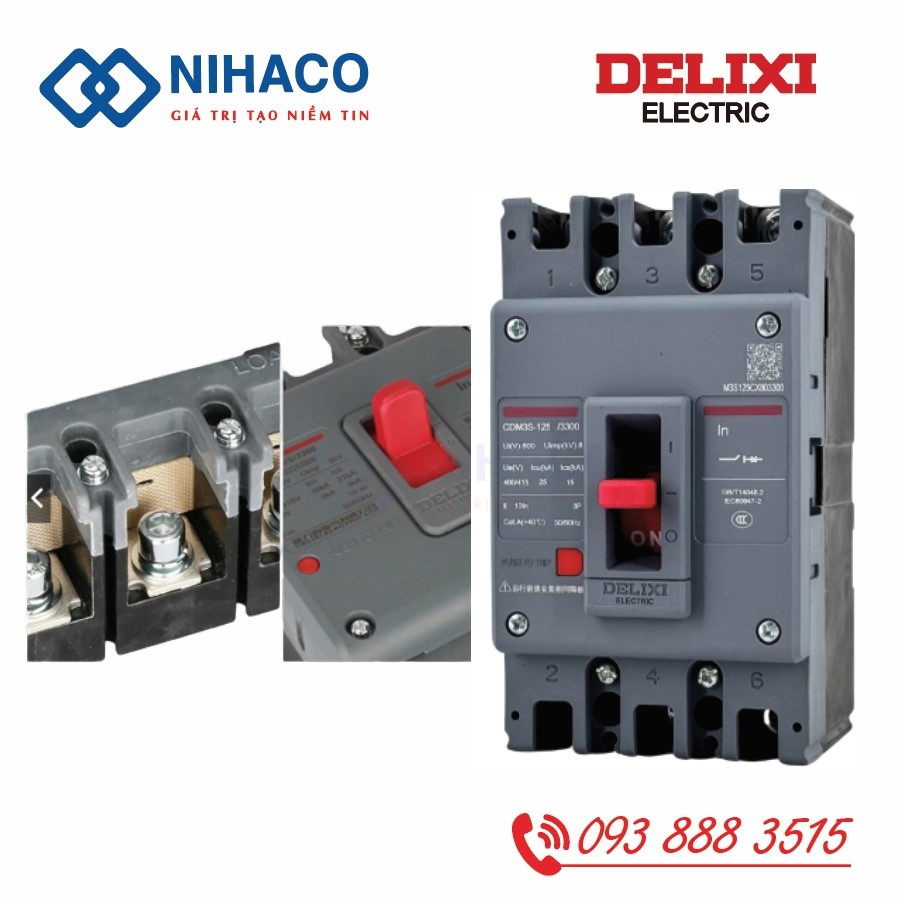

Aptomat Delixi CDM3S-125S/3300 125A 35kA

Cùng là MCCB 3 cực 125A, các phiên bản CDM3S có thể khác nhau về khả năng cắt ngắn mạch. Delixi CDM3S-125S/3300 125A thuộc cấp cắt S, dùng để đóng cắt và bảo vệ đường dây trong hệ thống điện ba pha khi thông số của thiết bị đáp ứng yêu cầu tại vị trí lắp đặt.

Thông số kỹ thuật CDM3S-125S/3300 125A

Các giá trị Icu 35 kA và Ics 21 kA trong bảng áp dụng tại AC 400/415 V. Khả năng cắt cần được tra lại nếu sử dụng thiết bị ở điện áp khác.

Cấp S khác gì cấp C và F?

Trong nhóm CDM3S cỡ khung 125A, ký hiệu C, S, F thể hiện các cấp khả năng cắt khác nhau. Tại AC 400/415 V, catalogue công bố:

Dòng định mức 125A không quyết định cấp cắt. Để chọn đúng phiên bản, cần xác định dòng ngắn mạch dự kiến tại điểm đặt MCCB rồi đối chiếu với Icu, Ics và yêu cầu phối hợp bảo vệ của tủ điện.

Trong mã CDM3S-125S/3300, phần 3300 thể hiện cấu hình 3 cực, bộ bảo vệ nhiệt từ và không kèm phụ kiện điện theo mã tiêu chuẩn. Thiết bị đóng cắt ba dây pha; nếu bản vẽ yêu cầu đóng cắt cả dây trung tính, cần kiểm tra phiên bản 4 cực phù hợp.

Ứng dụng và lưu ý khi lắp đặt

CDM3S-125S/3300 125A có thể được cân nhắc cho tủ phân phối nhánh hoặc tủ cấp nguồn thiết bị ba pha. Trước khi lắp, cần kiểm tra dòng tải vận hành, tiết diện cáp, đầu nối, điện áp làm việc và điều kiện nhiệt độ bên trong tủ.

Nếu cần tiếp điểm báo trạng thái, cuộn cắt từ xa hoặc phụ kiện vận hành, hãy xác định cấu hình cần dùng khi đặt hàng vì mã 3300 không kèm phụ kiện điện.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi

NIHACO cung cấp Aptomat khối 3 pha Delixi CDM3S và hỗ trợ kiểm tra mã theo sơ đồ điện, yêu cầu lắp đặt thực tế.
