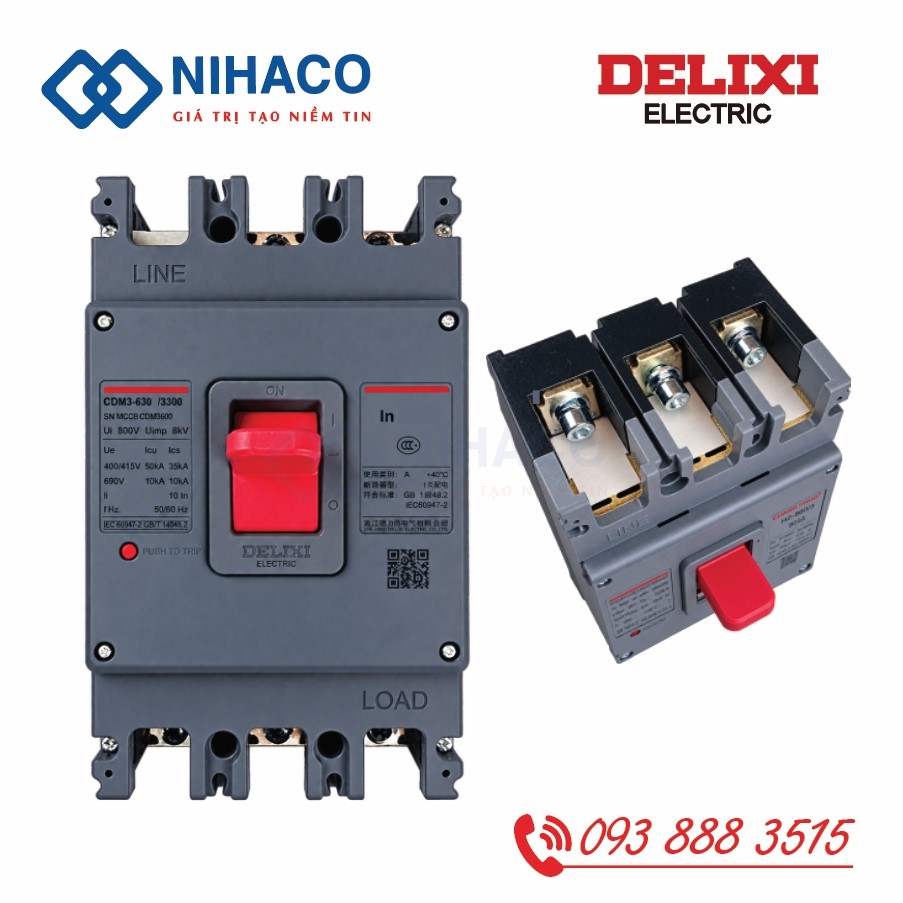

MCCB Delixi CDM3S-630F/3300 630A – Aptomat Delixi 100kA

Trong hệ thống phân phối điện, MCCB cần đáp ứng đồng thời dòng tải vận hành và khả năng ngắt dòng sự cố. Delixi CDM3S-630F/3300 630A là aptomat khối 3 cực, dòng định mức 630A, sử dụng bộ bảo vệ nhiệt từ. Phiên bản F có khả năng cắt ngắn mạch Icu 50kA tại AC 400/415V.

Sản phẩm có thể được cân nhắc cho tuyến cấp nguồn đến tủ phân phối hoặc tủ động lực khi các thông số phù hợp với thiết kế hệ thống.

Thông số kỹ thuật

Thông số khả năng cắt cần được đối chiếu theo đúng điện áp sử dụng. Giá trị 50kA trong bảng áp dụng tại AC 400/415V.

Vì sao cần xem cả dòng định mức và khả năng cắt?

Dòng định mức 630A và khả năng cắt 50kA phục vụ hai yêu cầu lựa chọn khác nhau.

Dòng định mức là cơ sở đối chiếu với dòng tải và khả năng chịu dòng của tuyến dây dẫn. Trong khi đó, khả năng cắt ngắn mạch cần đáp ứng dòng sự cố dự kiến tại vị trí lắp MCCB.

Một tuyến điện có dòng tải phù hợp vẫn cần kiểm tra mức ngắn mạch, đặc biệt khi thiết bị nằm gần nguồn cấp hoặc máy biến áp. Vì vậy, chọn MCCB chỉ theo công suất phụ tải sẽ chưa đủ cơ sở để xác định cấu hình phù hợp.

Bảo vệ nhiệt từ trong quá trình vận hành

Bộ bảo vệ nhiệt từ kết hợp chức năng bảo vệ quá tải và ngắn mạch. Khi quá tải kéo dài, phần tử nhiệt tác động theo đặc tính thời gian – dòng điện. Khi xuất hiện dòng ngắn mạch lớn, phần tử từ thực hiện chức năng cắt nhanh.

Cơ chế này hỗ trợ bảo vệ tuyến điện khi được lựa chọn và phối hợp đúng. Thời điểm tác động phụ thuộc mức dòng sự cố và đặc tính của bộ bảo vệ; dòng định mức 630A không có nghĩa thiết bị sẽ ngắt tức thời ngay khi dòng điện vượt giá trị này.

Ứng dụng trong tủ điện công nghiệp

CDM3S-630F/3300 630A có thể được xem xét tại các vị trí:

• • Đầu vào tủ phân phối điện có dòng tải phù hợp.

  • Tuyến cấp nguồn đến tủ động lực trong nhà xưởng.

  • Nhánh phân phối đến một khu vực sản xuất.

  • Hệ thống cần thay thế MCCB có thông số và kích thước tương thích.

Với tuyến cấp nguồn cho nhiều phụ tải, cần xét chế độ hoạt động đồng thời và đặc tính khởi động. Các nhánh phía sau cũng cần thiết bị bảo vệ phù hợp để phối hợp với MCCB đầu tuyến.

Lưu ý khi thay thế và lắp đặt

Khi thay MCCB trong tủ đang sử dụng, cần kiểm tra kích thước thân thiết bị, vị trí bắt vít, khoảng cách đầu cực và phương án nối thanh cái hoặc cáp.

Đặc biệt, CDM3S-630F và CDM3S-630bF là hai mã khung được phân biệt trong catalogue. Khi đặt hàng, cần ghi đầy đủ mã CDM3S-630F/3300 630A để đối chiếu đúng phiên bản.

Chất lượng đầu nối, lực siết theo hướng dẫn nhà sản xuất và điều kiện nhiệt độ trong tủ cũng cần được kiểm tra để thiết bị vận hành phù hợp.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi
