MCCB Delixi CDM3S-250S/3300 250A – Aptomat 3 pha 250A 35kA

Tủ điện khu vực giúp phân chia nguồn cấp tới từng nhóm máy, thuận tiện cho việc vận hành và bảo trì. Tại đầu vào của tủ, MCCB cần phù hợp với dòng sử dụng, đường dây cấp nguồn và yêu cầu bảo vệ của hệ thống.

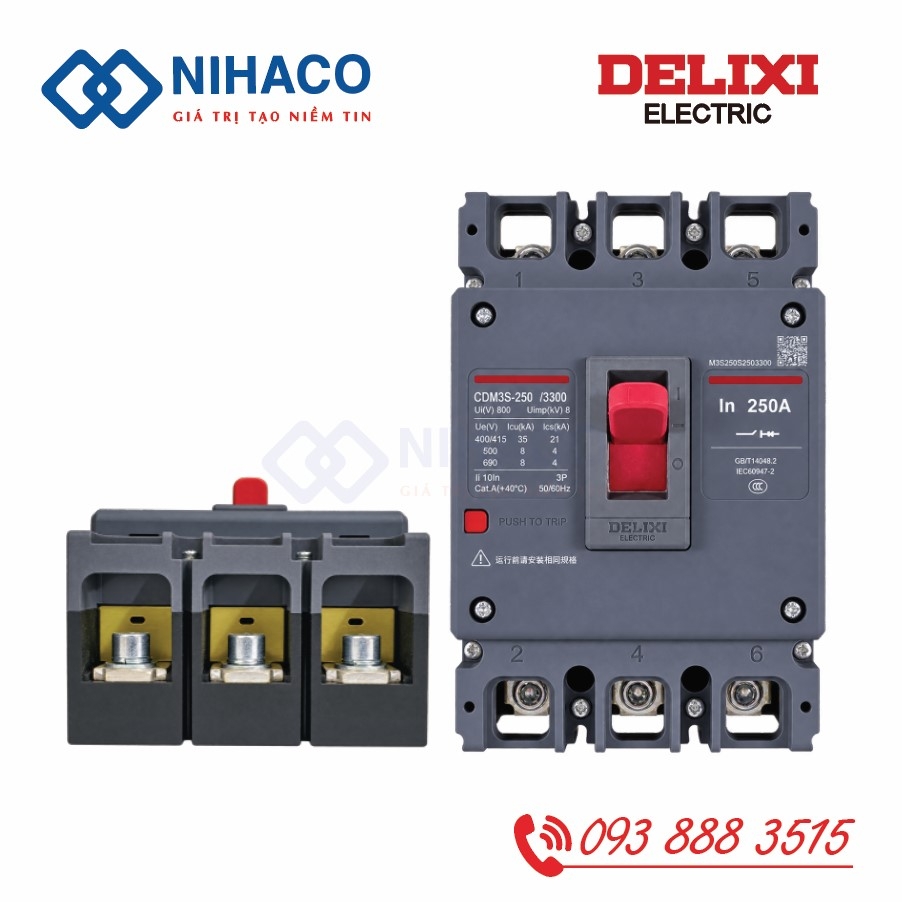

Delixi CDM3S-250S/3300 250A là aptomat khối 3 cực, dòng định mức 250A, sử dụng cơ cấu bảo vệ nhiệt từ. Sản phẩm có khả năng cắt ngắn mạch tới hạn Icu 35kA tại AC 400/415V, thuộc cấp cắt S của dòng CDM3S.

1. Thông số kỹ thuật CDM3S-250S/3300 250A

Các giá trị Icu và Ics trên áp dụng tại AC 400/415V. Khi sử dụng ở điện áp khác, cần tra thông số tương ứng trong catalogue.

2. Vai trò trong tủ cấp nguồn cho nhóm thiết bị

MCCB Delixi 3P 250A có thể được xem xét làm thiết bị đầu vào cho tủ khu vực hoặc nhánh cấp tới cụm máy, khi đáp ứng tính toán thiết kế.

Ví dụ, một khu sản xuất có nhiều băng tải và thiết bị phụ trợ có thể bố trí một tủ phân phối riêng. MCCB đầu vào phục vụ đóng cắt nguồn chung, còn các thiết bị bảo vệ phía sau được lựa chọn theo từng nhánh.

Cách bố trí này giúp quản lý nguồn điện theo khu vực. Tuy nhiên, việc hạn chế phạm vi mất điện khi xảy ra sự cố còn phụ thuộc sự phối hợp giữa các cấp bảo vệ.

3. Chọn đúng cấu hình 250S/3300

Mã sản phẩm thể hiện những thông tin cần thiết khi đặt hàng:

• 250: Dòng điện khung 250A.

• S: Cấp khả năng cắt.

• 3 đầu tiên trong 3300: Cấu hình 3 cực.

• 3 tiếp theo: Bộ nhả nhiệt từ.

• 00: Không kèm phụ kiện điện theo mã này.

• 250A cuối mã: Dòng điện định mức của thiết bị.

Cấu hình được xác định theo quy tắc mã hàng CDM3S.

Đặc biệt, cùng dòng khung 250 vẫn có nhiều mức dòng định mức. Khi lập đơn hàng, cần ghi đầy đủ phần 250A, tránh chỉ ghi tên chung “CDM3S-250S”.

4. Cần xác định gì trước khi chọn MCCB 250A?

Để đánh giá sản phẩm có phù hợp hay không, nên bắt đầu từ sơ đồ cấp điện và danh sách phụ tải.

Dòng vận hành của cả nhóm máy: Xác định tải chạy đồng thời, tải theo chu kỳ và khả năng bổ sung thiết bị. Không quy đổi trực tiếp 250A thành một mức công suất cố định cho mọi hệ thống.

Khả năng tải của tuyến cấp nguồn: Tiết diện cáp cần được kiểm tra theo cách lắp đặt, nhiệt độ và các hệ số hiệu chỉnh liên quan.

Dòng ngắn mạch tại tủ: Đối chiếu mức dòng sự cố dự kiến với khả năng cắt của MCCB tại đúng điện áp sử dụng.

Nhu cầu đóng cắt trung tính: Phiên bản 3P đóng cắt ba dây pha. Nếu hệ thống yêu cầu đóng cắt dây trung tính, cần lựa chọn cấu hình phù hợp ngay từ thiết kế.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi

5. Tư vấn CDM3S-250S/3300 250A tại NIHACO

NIHACO hỗ trợ lựa chọn thiết bị đóng cắt Delixi cho tủ phân phối và hệ thống điện công nghiệp. Khi cần báo giá CDM3S- 250A, khách hàng có thể gửi số lượng, điện áp sử dụng, yêu cầu phụ kiện và ảnh thiết bị hiện hữu nếu cần thay thế.
