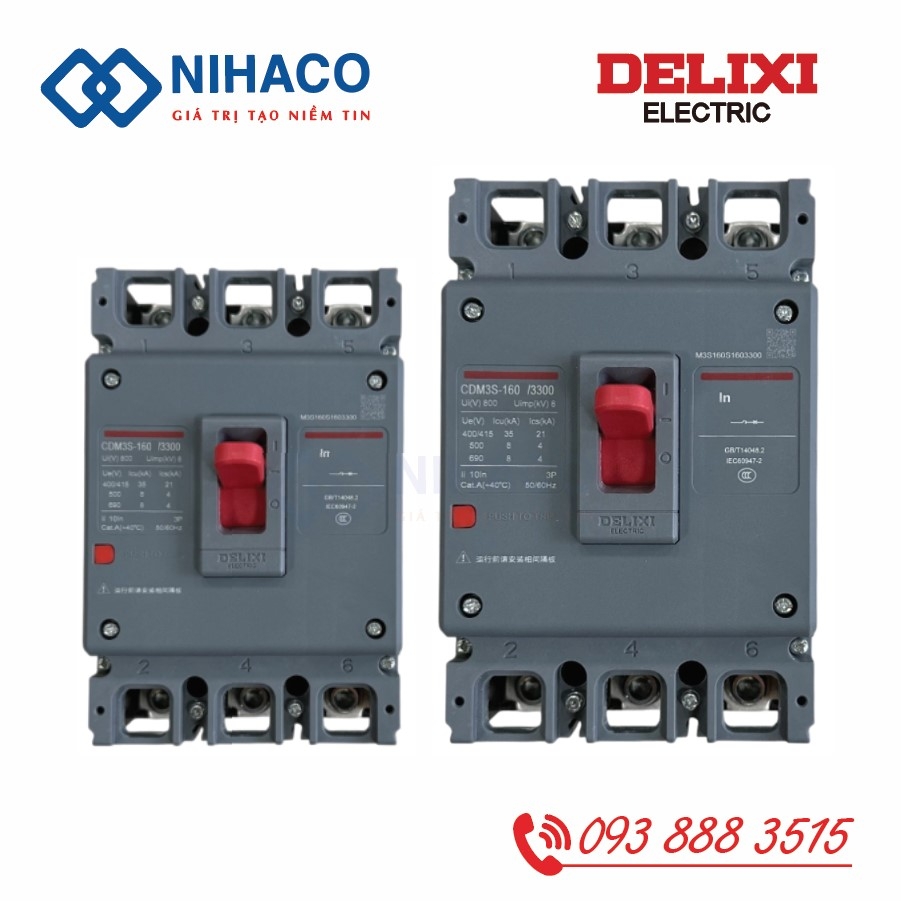

MCCB Delixi CDM3S-160F/3300 160A - Aptomat khối

CDM3S-160F/3300 160A là MCCB Delixi 3 cực dùng để đóng cắt và bảo vệ đường dây trong hệ thống điện ba pha. Khi chọn mã này, người thiết kế cần kiểm tra đồng thời dòng tải 160A, dòng ngắn mạch tại vị trí lắp và điều kiện vận hành bên trong tủ điện.

Thông số kỹ thuật CDM3S-160F/3300 160A

Các giá trị Icu và Ics trong bảng gắn với điện áp AC 400/415 V. Nếu hệ thống sử dụng điện áp khác, cần tra đúng cột điện áp trong catalogue thay vì dùng nguyên giá trị 50 kA.

Mã CDM3S-160F/3300 có ý nghĩa gì?

• CDM3S: Dòng aptomat khối của Delixi.

• 160: Cỡ khung 160A.

• F: Cấp khả năng cắt của sản phẩm.

• 3300: Cấu hình 3 cực, bộ bảo vệ nhiệt từ và không kèm phụ kiện điện theo mã tiêu chuẩn.

• 160A: Dòng định mức của MCCB đang giới thiệu.

Việc đọc đủ mã giúp tránh nhầm giữa các phiên bản cùng cỡ khung nhưng khác số cực, cấp khả năng cắt hoặc phụ kiện.

Icu 50 kA và Ics 36 kA khác nhau thế nào?

Icu là khả năng cắt ngắn mạch giới hạn, còn Ics là khả năng cắt ngắn mạch làm việc theo điều kiện thử của tiêu chuẩn sản phẩm. Với CDM3S-160F/3300, catalogue công bố lần lượt 50 kA và 36 kA tại AC 400/415 V.

Khi thiết kế tủ điện, không nên chọn MCCB chỉ vì dòng định mức 160A phù hợp với tải. Cần tính hoặc xác định dòng ngắn mạch dự kiến tại đúng điểm lắp đặt, sau đó đối chiếu với thông số cắt của thiết bị và phương án phối hợp bảo vệ trong hệ thống.

Ứng dụng của MCCB Delixi 3 cực

CDM3S-160F/3300 160A có thể được cân nhắc cho tủ phân phối hoặc tủ cấp nguồn thiết bị ba pha khi bản vẽ yêu cầu đóng cắt ba dây pha bằng MCCB 3 cực. Vị trí lắp cụ thể phụ thuộc vào dòng tải, cấu trúc cấp điện và yêu cầu bảo vệ của từng công trình.

Nếu hệ thống yêu cầu đóng cắt cả dây trung tính, cần kiểm tra phương án MCCB 4 cực tương ứng; mã 3300 là cấu hình 3 cực.

Lưu ý khi lắp đặt trong tủ điện

Trước khi chốt mã, cần kiểm tra tiết diện cáp, khả năng mang tải của đầu nối, không gian lắp đặt và nhiệt độ làm việc trong tủ. Khi nhiệt độ môi trường cao hơn điều kiện tham chiếu, dòng sử dụng cần được xem xét theo bảng hệ số hiệu chỉnh của Delixi.

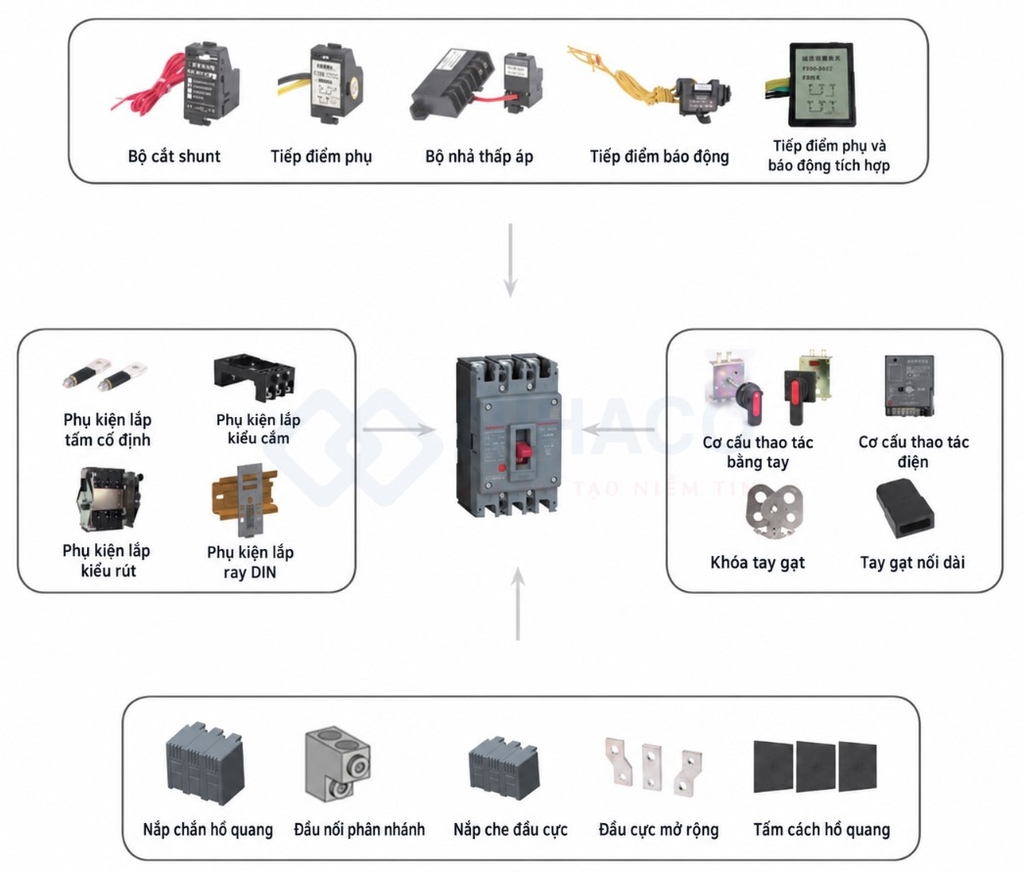

Mã 3300 không kèm phụ kiện điện. Nếu tủ cần tiếp điểm báo trạng thái, cuộn cắt từ xa hoặc bộ thấp áp, cần xác định loại phụ kiện và cấu hình đặt hàng phù hợp từ đầu.

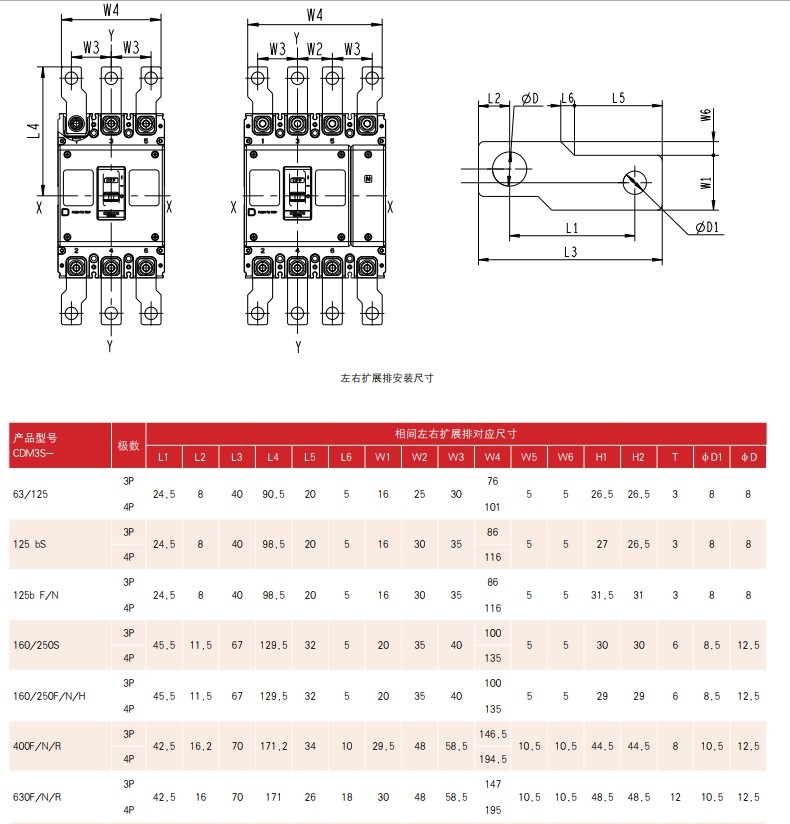

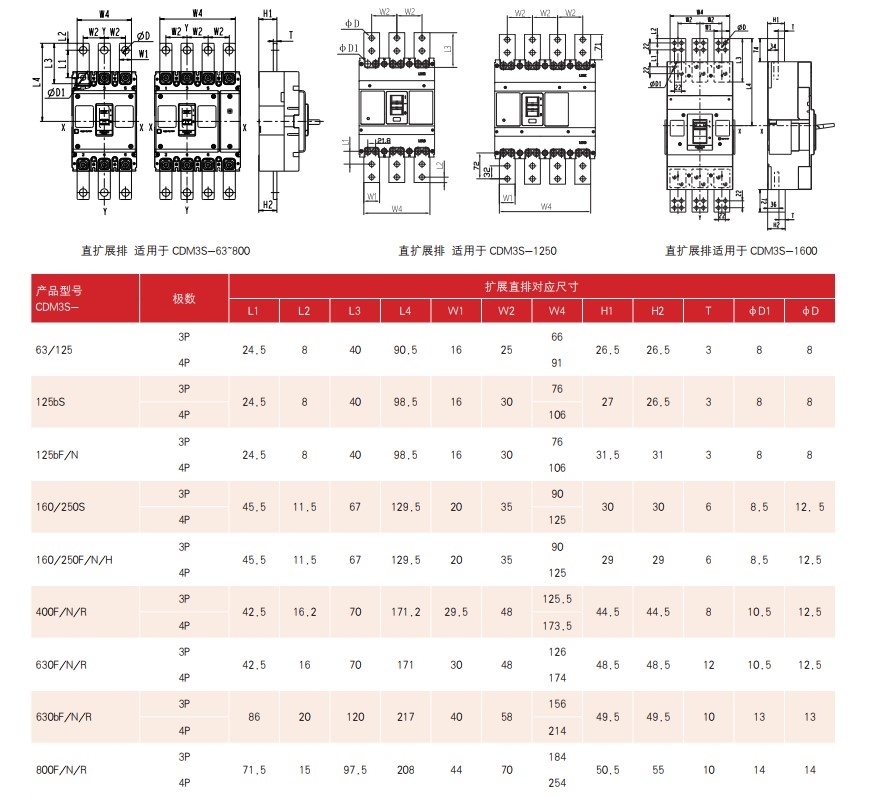

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi

NIHACO cung cấp Aptomat khối 3 pha Delixi CDM3S và hỗ trợ kiểm tra mã theo sơ đồ điện, yêu cầu lắp đặt thực tế.
