MCCB Delixi CDM3S-630bF/3300 630A – Aptomat Delixi

Khi nhiều máy cùng nhận điện từ một tủ động lực, thiết bị đầu vào cần đáp ứng cả dòng vận hành và yêu cầu bảo vệ đường dây. Việc lựa chọn MCCB vì vậy phải gắn với nguồn cấp, chế độ sử dụng phụ tải và thiết kế của tủ.

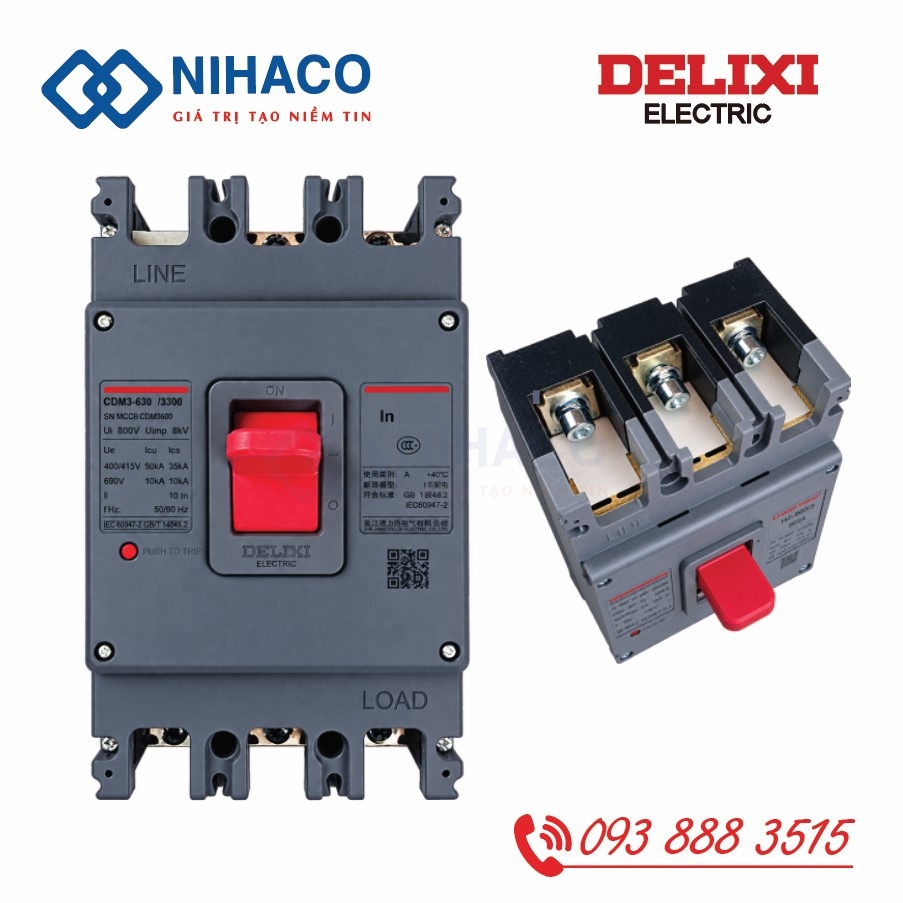

Delixi CDM3S-630bF/3300 630A là aptomat khối 3 cực, dòng khung và dòng định mức đều là 630A. Thiết bị sử dụng bộ nhả nhiệt từ, có khả năng cắt tới hạn Icu 50kA tại AC 400/415V.

Thông số sản phẩm

Các thông số khả năng cắt cần được tra theo đúng điện áp sử dụng. Giá trị 50kA trong bảng áp dụng tại AC 400/415V.

Bản 630A khác gì bản 400A cùng mã 630bF?

Trong nhóm CDM3S-630bF/3300, phần dòng điện ở cuối tên sản phẩm xác định phiên bản đặt hàng. Bản 630A và bản 400A cùng thuộc nhóm khung 630b nhưng có dòng định mức khác nhau.

Vì vậy, khi chuyển từ thiết bị 400A sang 630A, cần đánh giá lại khả năng bảo vệ của toàn bộ mạch. Đường dây trước đây phù hợp với MCCB 400A chưa chắc phù hợp khi sử dụng thiết bị bảo vệ 630A.

Cũng không nên mặc định một bản 400A có thể chỉnh thành 630A. Khả năng điều chỉnh phải được xác nhận theo bộ nhả thực tế và tài liệu của nhà sản xuất.

Kiểm tra hệ thống trước khi tăng dòng MCCB

Nhu cầu tăng dòng thường xuất hiện khi nhà máy bổ sung máy, mở rộng dây chuyền hoặc thay đổi chế độ sản xuất. Trước khi chọn MCCB Delixi 630A, cần làm rõ ba vấn đề.

Nguồn cấp có đáp ứng tải mới không?

Cần kiểm tra công suất nguồn, tải đang sử dụng và khả năng cấp điện cho các thiết bị bổ sung. Một MCCB lớn hơn không làm tăng công suất sẵn có của máy biến áp hoặc nguồn điện.

Cáp và thanh cái có phù hợp không?

Khả năng mang dòng phụ thuộc vật liệu, tiết diện, cách bố trí và điều kiện tản nhiệt. Các đầu nối, giá đỡ thanh cái và thiết bị liên quan cũng cần được kiểm tra cùng tuyến cấp nguồn.

Cấp cắt F có đáp ứng tại điểm lắp không?

Dòng định mức 630A và khả năng cắt ngắn mạch là hai tiêu chí riêng. Cần đối chiếu dòng sự cố dự kiến với thông số MCCB tại điện áp vận hành, đồng thời kiểm tra sự phối hợp với bảo vệ phía nguồn.

Ứng dụng của CDM3S-630bF/3300 630A

Sau khi đáp ứng tính toán thiết kế, sản phẩm có thể được xem xét cho các vị trí:

Đối với hệ thống có nhiều động cơ, nên xem xét trình tự khởi động và mức tải đồng thời. Việc bố trí khởi động theo từng nhóm có thể giúp quản lý dòng đầu vào tốt hơn, nhưng vẫn phải bảo đảm yêu cầu vận hành của dây chuyền.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi
