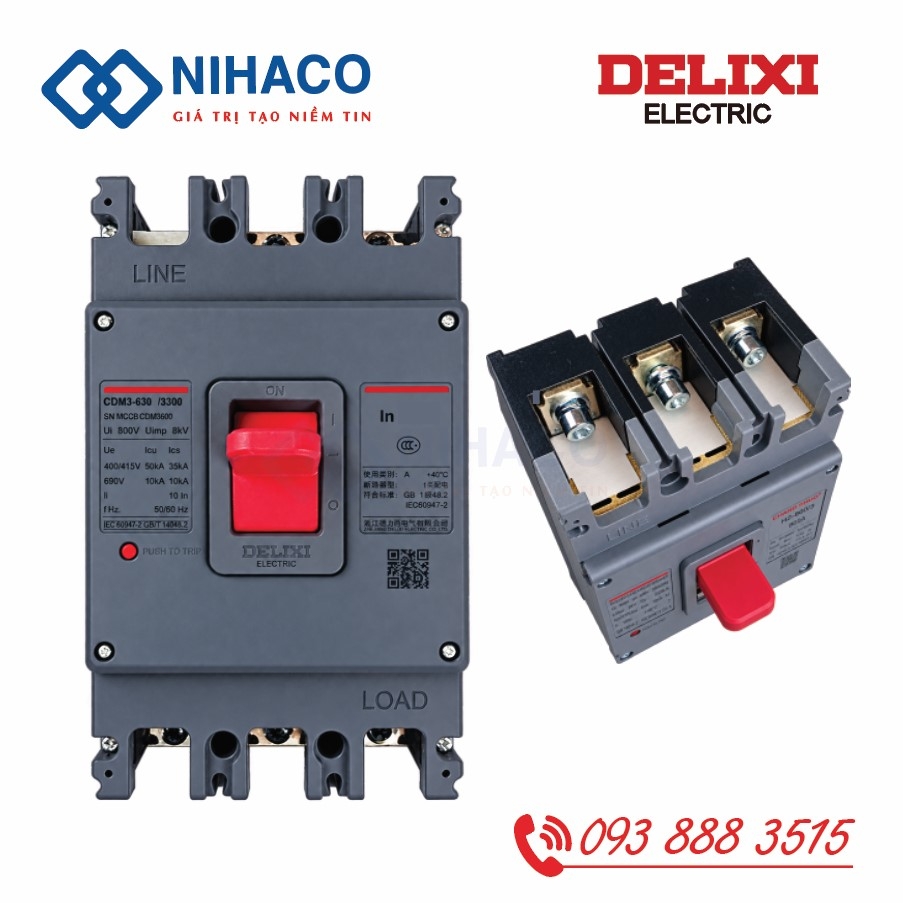

MCCB Delixi CDM3S-630bF/3300 400A – Aptomat Delixi

Khung 630A • Dòng định mức 400A • 3 cực • Cấp cắt F

Delixi CDM3S-630bF/3300 400A là aptomat khối sử dụng bộ nhả nhiệt từ, phục vụ đóng cắt và bảo vệ đường dây trong hệ thống điện hạ áp. Phiên bản này có dòng định mức 400A, khả năng cắt tới hạn Icu 50kA tại AC 400/415V.

Điểm cần nhận diện khi lựa chọn là ký hiệu 630bF. Catalogue phân biệt nhóm 630b với nhóm 630, vì vậy cần giữ đầy đủ chữ “b” trong mã hàng để đối chiếu đúng phiên bản.

Nhận diện đúng mã trước khi lựa chọn

Với CDM3S-630bF/3300 400A, số 630 thể hiện dòng khung, còn 400A ở cuối mã là dòng định mức của sản phẩm.

Cấu hình được xác định theo quy tắc mã sản phẩm trong catalogue CDM3S.

Khung 630A không có nghĩa phiên bản 400A được phép chạy tải 630A. Khi thiết kế bảo vệ, cần sử dụng đúng dòng định mức và đặc tính của bộ nhả được cung cấp.

Bảng thông số kỹ thuật

Khả năng cắt cần được tra theo điện áp vận hành. Mức 50kA nêu trên áp dụng tại AC 400/415V.

Khi nào nên xem xét phiên bản 630bF 400A?

Sản phẩm có thể được lựa chọn khi bản vẽ hoặc thiết bị hiện hữu yêu cầu nhóm khung 630b, dòng định mức 400A và cấp cắt F.

Các nhu cầu điển hình gồm lắp MCCB đầu vào tủ động lực, bảo vệ nhánh cấp nguồn tới tủ phân phối phụ hoặc thay thế thiết bị trong tủ đang sử dụng. Mỗi vị trí cần được kiểm tra theo dòng tải, khả năng tải của đường dây và dòng ngắn mạch dự kiến.

Không nên chọn khung lớn hơn chỉ vì muốn “dự phòng công suất”. Khả năng mở rộng phụ tải cần được đánh giá đồng thời với nguồn cấp, cáp, thanh cái và toàn bộ thiết bị liên quan.

Đối chiếu cơ khí khi thay MCCB cùng dòng 400A

Hai MCCB cùng dòng định mức 400A chưa chắc lắp thay trực tiếp được. Đối với CDM3S-630bF/3300 400A, cần kiểm tra bản vẽ kích thước của đúng phiên bản trước khi quyết định.

Những vị trí nên đối chiếu gồm:

• Lỗ bắt thiết bị trên tấm gá.

• Khoảng cách và kích thước đầu cực.

• Vị trí thanh cái hoặc đầu cốt hiện hữu.

• Khoảng trống phía trước và hai bên MCCB.

• Cơ cấu thao tác qua cửa tủ, nếu có.

Việc khảo sát trước giúp xác định có cần thay tấm gá, gia công lại thanh cái hoặc điều chỉnh cửa tủ hay không.

Bảo vệ nguồn cấp và quản lý phụ tải phía sau

Bộ nhả nhiệt từ kết hợp bảo vệ quá tải kéo dài và ngắn mạch. Khi dùng MCCB này để cấp nguồn chung, các nhánh phía sau vẫn cần thiết bị bảo vệ phù hợp với từng tuyến dây và phụ tải.

Với một tủ cấp cho nhiều máy, nên theo dõi dòng từng pha ở các chế độ vận hành đại diện. Dữ liệu này giúp nhận biết tải lệch pha, thời điểm dòng tăng cao và nhu cầu phân bổ lại phụ tải.

Nếu cần đưa trạng thái về PLC hoặc cắt nguồn từ xa, hãy xác định rõ chức năng và phụ kiện ngay khi đặt hàng.

Kích thước lắp đặt MCCB CDM3S
