MCCB Delixi CDM3S-400F/4300B 350A – Aptomat Delixi

Ở tủ phân phối có dòng tải lớn, chọn MCCB cần xem xét cả thiết bị đóng cắt lẫn cáp, thanh cái và nhiệt độ trong tủ. Delixi CDM3S-400F/4300B 350A là aptomat khối dòng định mức 350A, cỡ khung 400A, cấu hình 4 cực kiểu B.

Thông số kỹ thuật chính

400A là cỡ khung, còn 350A là dòng định mức của sản phẩm này. Khi thay thế MCCB, cần đối chiếu đúng dòng định mức và mã đầy đủ, không chỉ nhìn số 400 trên thân thiết bị.

Cực N kiểu B vận hành thế nào?

Ở phiên bản 4300B, cực N tham gia đóng cắt: đóng trước và mở sau các cực pha. Cực N không có bộ phận tác động bảo vệ quá dòng riêng. Vì vậy, cần kiểm tra yêu cầu về dây trung tính trong bản vẽ trước khi chọn bản 4 cực kiểu B.

Những điểm cần kiểm tra khi lắp tủ

Với nhánh nguồn 350A, cần kiểm tra khả năng mang tải của cáp, thanh cái, đầu nối và không gian tản nhiệt. Khả năng cắt Icu 50 kA phải phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp ở điện áp vận hành tương ứng.

Catalogue đưa ra hệ số hiệu chỉnh dòng 0,94 tại nhiệt độ môi trường 45°C cho nhóm 400F. Nếu tủ vận hành nóng, cần tính toán theo điều kiện thực tế. Mã 00 trong cấu hình này không kèm phụ kiện điện; nhu cầu báo trạng thái hoặc cắt từ xa cần được xác định riêng khi đặt hàng.

Bảng mã MCCB CDM3S - Aptomat khối Delixi

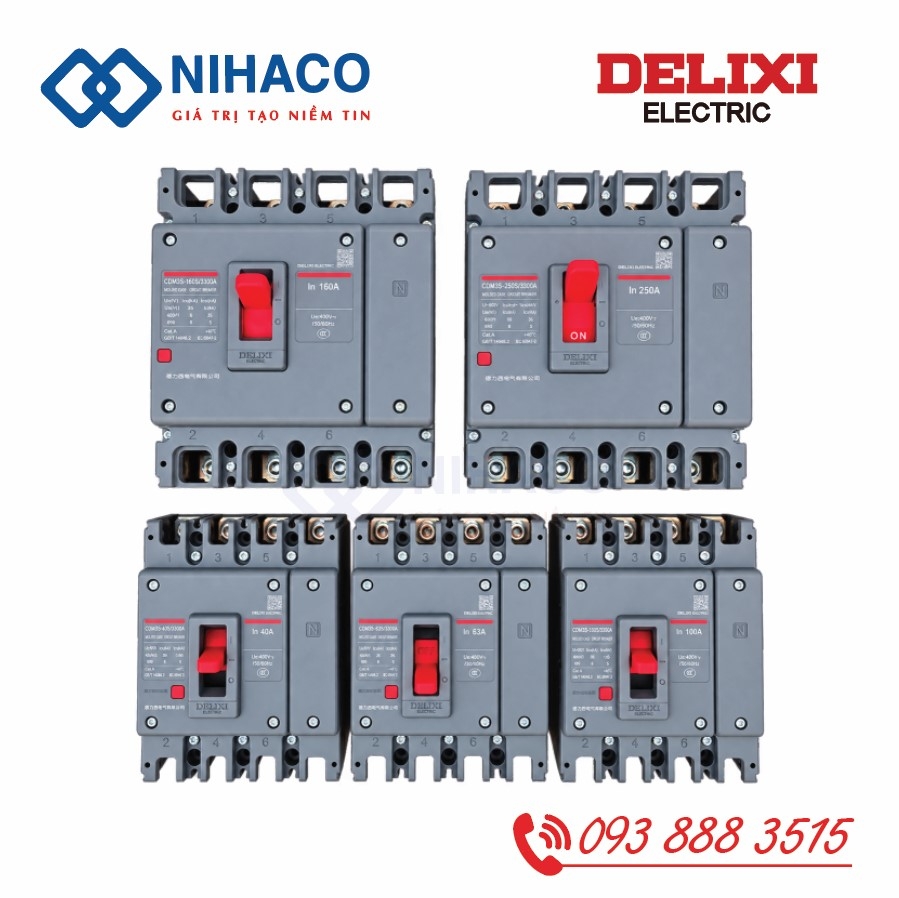

NIHACO cung cấp Aptomat khối Delixi CDM3S 32A, 40A, 63A, 100A, 125A và hỗ trợ kiểm tra mã theo sơ đồ điện, yêu cầu lắp đặt thực tế.
