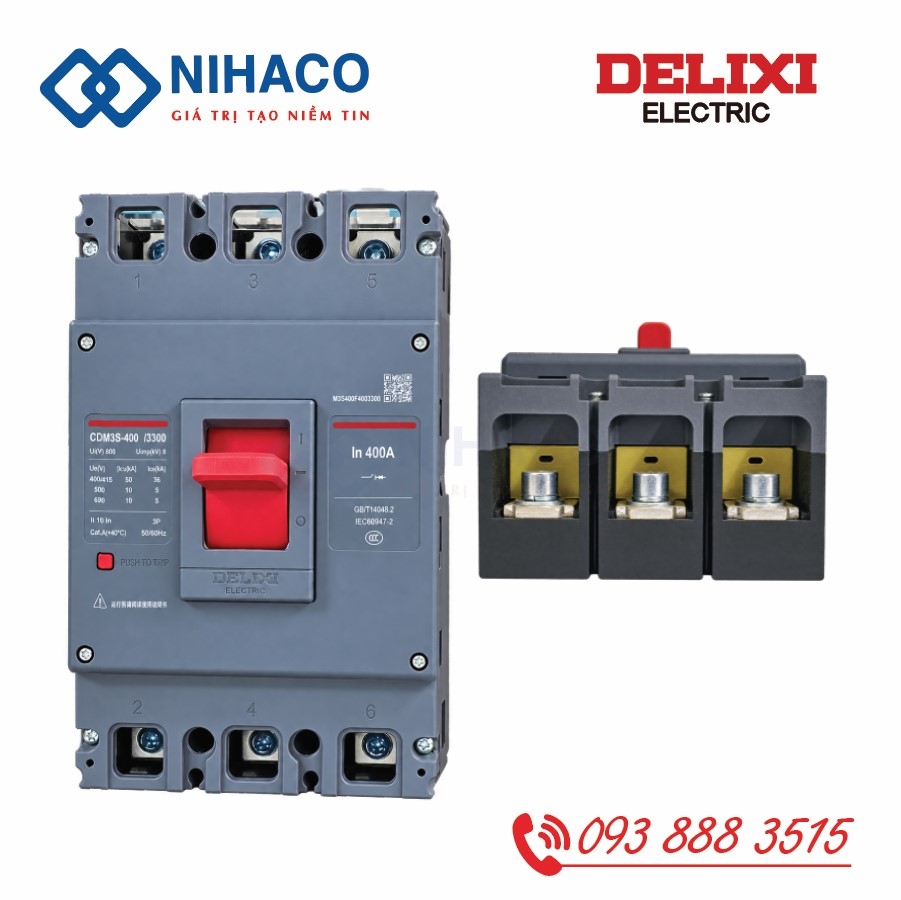

MCCB Delixi CDM3S-400N/3300 400A – Aptomat Delixi 75kA

Dòng định mức 400A • Cấu hình 3 cực • Bảo vệ nhiệt từ • Icu 75kA tại AC 400/415V

Delixi CDM3S-400N/3300 400A là thiết bị đóng cắt và bảo vệ đường dây trong hệ thống phân phối điện hạ áp. Sản phẩm sử dụng bộ nhả nhiệt từ, kết hợp bảo vệ quá tải và ngắn mạch trong cùng một aptomat khối.

Với nhu cầu xây dựng tủ mới hoặc thay MCCB hiện hữu, mã hàng đầy đủ giúp xác định đúng dòng điện, số cực và cấp khả năng cắt trước khi lựa chọn.

Thông tin sản phẩm

Thông số khả năng cắt được công bố theo từng điện áp. Khi sử dụng ở 500V hoặc 690V, cần tra giá trị tương ứng, không lấy mức 75kA tại 400/415V để áp dụng.

Ba điểm nổi bật của cấu hình này

Dòng định mức 400A cho nhu cầu cấp nguồn tập trung

Phiên bản 400A có thể được xem xét cho nguồn cấp tới tủ phân phối hoặc nhóm phụ tải công nghiệp khi phù hợp với tính toán thiết kế.

Để lựa chọn chính xác, cần xác định dòng sử dụng đồng thời và khả năng tải của tuyến cấp nguồn. Công suất tổng ghi trên nhãn các máy chỉ là một phần dữ liệu; chế độ hoạt động và thời điểm khởi động cũng ảnh hưởng đến yêu cầu bảo vệ.

Cấp cắt N với Icu 75kA tại 400/415V

Thông số này là cơ sở đối chiếu với dòng ngắn mạch dự kiến tại vị trí lắp đặt. Nó không thể hiện dòng tải vận hành và không làm tăng khả năng mang tải của cáp.

Cùng một mức tải 400A, các vị trí khác nhau trong mạng điện có thể cần cấp khả năng cắt khác nhau. Vì vậy, nên lựa chọn theo dữ liệu nguồn cấp và tuyến dây thực tế.

Cấu hình 3 cực, bộ nhả nhiệt từ

Thiết bị đóng cắt ba dây pha. Bộ nhả nhiệt phục vụ bảo vệ quá tải kéo dài; bộ nhả từ phản ứng với dòng ngắn mạch lớn.

Chữ N trong 400N chỉ cấp khả năng cắt, không có nghĩa sản phẩm có thêm cực trung tính.

Kích thước lắp đặt MCCB CDM3S

Chọn sản phẩm theo mục đích sử dụng

Việc thay một MCCB bằng thiết bị có dòng định mức lớn hơn cần được đánh giá cùng đường dây. Chỉ thay aptomat không đủ để nâng công suất cấp điện cho cả tủ.

Bảng mã MCCB CDM3S - Aptomat khối Delixi
