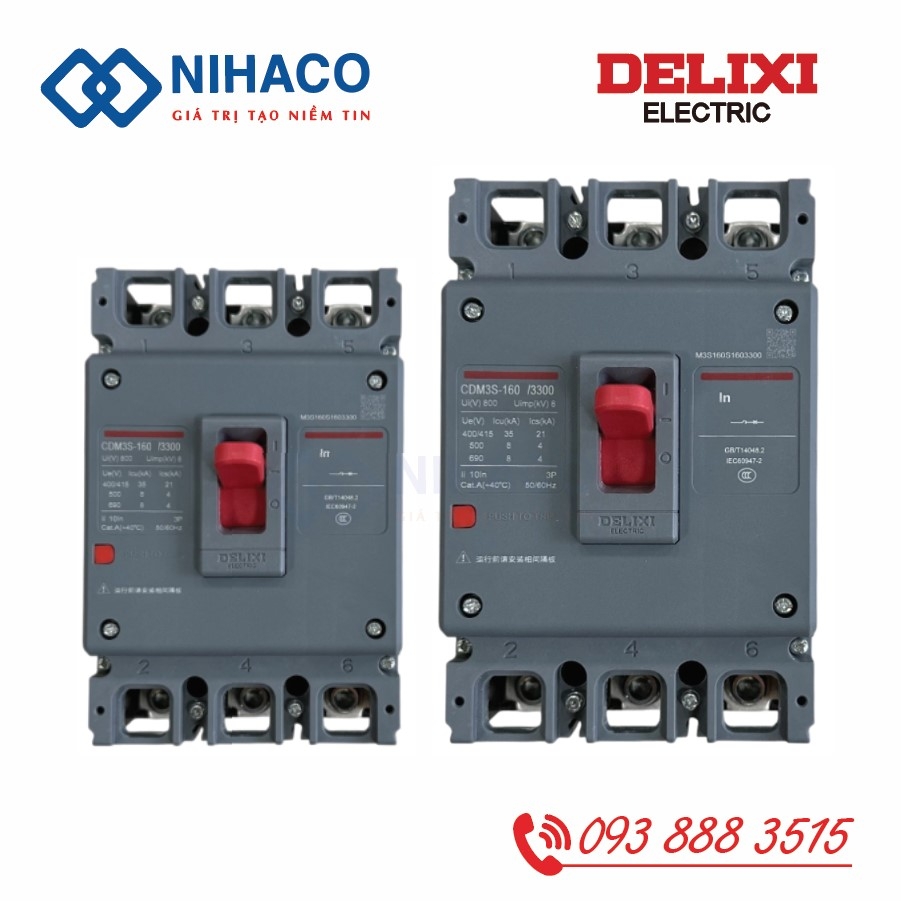

MCCB Delixi CDM3S-160N/3300 160A – Aptomat khối 3 cực cấp cắt N

MCCB Delixi CDM3S-160N/3300 160A là thiết bị đóng cắt và bảo vệ đường dây điện ba pha. Sản phẩm có dòng định mức 160A, cấu hình 3 cực và bộ bảo vệ nhiệt từ. Điểm cần chú ý của phiên bản này là cấp khả năng cắt N.

Thông số kỹ thuật CDM3S-160N/3300 160A

Icu 75 kA và Ics 50 kA là thông số tại AC 400/415 V. Khi sử dụng ở điện áp khác, cần tra lại giá trị tương ứng trong bảng kỹ thuật của nhà sản xuất.

Chữ N trong mã sản phẩm có ý nghĩa gì?

Trong CDM3S-160N/3300, chữ N là ký hiệu cấp khả năng cắt. Nó không có nghĩa thiết bị có cực trung tính. Mã này là MCCB 3 cực; ký hiệu 3300 thể hiện cấu hình 3 cực, bộ bảo vệ nhiệt từ và không kèm phụ kiện điện theo mã tiêu chuẩn.

Phân biệt rõ hai ý nghĩa này rất cần thiết khi đặt mua thiết bị cho tủ điện ba pha có dây trung tính. Nếu bản vẽ yêu cầu MCCB đóng cắt cả cực N, phải kiểm tra một cấu hình 4 cực phù hợp.

Khi nào cần chọn bản 160N thay vì 160F?

Hai mã CDM3S-160F/3300 và CDM3S-160N/3300 cùng có dòng định mức 160A, nhưng khả năng cắt tại AC 400/415 V khác nhau:

Việc chọn cấp F hay N cần dựa vào dòng ngắn mạch dự kiến tại vị trí lắp MCCB và yêu cầu phối hợp bảo vệ của hệ thống. Không thể kết luận cấp N là bắt buộc chỉ từ dòng tải 160A.

Ứng dụng của MCCB Delixi 3 cực

MCCB Delixi CDM3S-160N/3300 160A có thể được cân nhắc cho tủ phân phối hoặc tủ cấp nguồn thiết bị ba pha khi bản vẽ yêu cầu đóng cắt ba dây pha bằng MCCB 3 cực. Vị trí lắp cụ thể phụ thuộc vào dòng tải, cấu trúc cấp điện và yêu cầu bảo vệ của từng công trình.

Nếu hệ thống yêu cầu đóng cắt cả dây trung tính, cần kiểm tra phương án MCCB 4 cực tương ứng; mã 3300 là cấu hình 3 cực.

Lưu ý khi thiết kế và lắp đặt

Trước khi chốt mã, cần kiểm tra dòng tải vận hành, tiết diện cáp, đầu nối, điện áp sử dụng và không gian lắp đặt trong tủ. Nếu tủ vận hành ở nhiệt độ cao hoặc công trình ở độ cao trên điều kiện làm việc thông thường, cần tra bảng hệ số hiệu chỉnh của Delixi.

Mã 3300 không kèm phụ kiện điện. Trường hợp cần tiếp điểm phụ, tín hiệu báo trạng thái hoặc cuộn cắt từ xa, hãy xác định cấu hình phụ kiện ngay khi lựa chọn sản phẩm.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi

NIHACO cung cấp Aptomat khối 3 pha Delixi CDM3S và hỗ trợ kiểm tra mã theo sơ đồ điện, yêu cầu lắp đặt thực tế.
