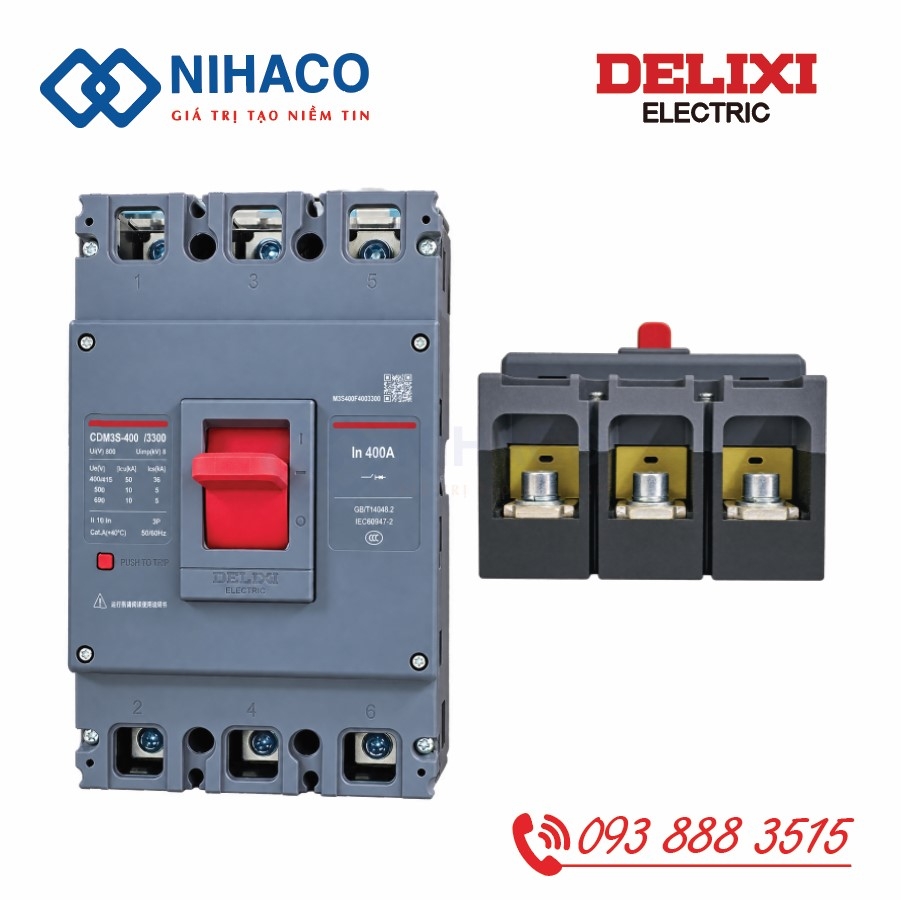

MCCB CDM3S-400R/3300 400A – Aptomat Delixi 100kA

400A định mức • 3 cực • Bộ nhả nhiệt từ • Icu 100kA tại AC 400/415V

Delixi CDM3S-400R/3300 400A là aptomat khối dành cho hệ thống phân phối điện hạ áp. Điểm nổi bật của phiên bản R là khả năng cắt ngắn mạch tới hạn Icu 100kA, cùng khả năng cắt làm việc Ics 75kA tại AC 400/415V.

Sản phẩm là một lựa chọn cần xem xét khi hồ sơ thiết kế yêu cầu dòng định mức 400A và khả năng cắt cao tại vị trí lắp đặt.

Hồ sơ kỹ thuật sản phẩm

Khả năng cắt được công bố theo từng mức điện áp. Không áp dụng giá trị 100kA tại 400/415V cho toàn bộ dải điện áp làm việc.

Điểm khác biệt của CDM3S-400R so với bản 400N

Trong cùng nhóm khung 400A, phiên bản N và R có thể cùng dòng định mức nhưng khác khả năng cắt.

Phiên bản R có cả Icu và Ics cao hơn bản N tại điện áp này.

Sự khác biệt cần được giữ đúng trong danh sách vật tư. Khi thiết kế chỉ định CDM3S-400R, việc đổi sang một mã cùng dòng 400A nhưng cấp cắt khác cần được kiểm tra lại.

Tuy nhiên, cấp R không làm tăng dòng tải cho phép của đường dây. Cáp, thanh cái và đầu nối vẫn phải đáp ứng dòng vận hành cùng điều kiện lắp đặt thực tế.

Lựa chọn theo vị trí trong mạng điện

Một MCCB đầu vào có thể chịu mức dòng ngắn mạch khác đáng kể so với MCCB ở cuối một tuyến cáp dài. Vì vậy, nhu cầu sử dụng MCCB 400A 100kA cần được xác định từ thông số nguồn và kết quả tính toán tại điểm lắp.

Sản phẩm có thể được xem xét cho:

• Đầu vào tủ phân phối có yêu cầu cấp cắt R.

• Nhánh cấp nguồn tới tủ động lực hoặc cụm dây chuyền.

• Các vị trí cần nâng cấp khả năng cắt sau khi đánh giá lại hệ thống.

Đặc biệt, khi thay máy biến áp, bổ sung nguồn hoặc thay đổi sơ đồ cấp điện, nên kiểm tra lại dòng sự cố dự kiến. Dòng tải có thể ít thay đổi nhưng yêu cầu khả năng cắt lại tăng.

Khả năng cắt của MCCB và khả năng chịu sự cố của cả tủ

Thông số Icu cao là một tiêu chí của thiết bị đóng cắt. Để đánh giá cả tủ điện, cần xem xét thêm thanh cái, giá đỡ, đầu nối và sự phối hợp bảo vệ.

Không nên kết luận toàn bộ tủ chịu được mức ngắn mạch 100kA chỉ vì lắp một MCCB có Icu 100kA. Khả năng chịu sự cố của cụm tủ phải được đánh giá theo thiết kế và các điều kiện liên quan.

Tương tự, cấp cắt cao không tự bảo đảm aptomat nhánh sẽ tác động trước MCCB tổng. Yêu cầu chọn lọc cần được đối chiếu bằng dữ liệu phối hợp của nhà sản xuất.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi
