MCCB Delixi CDM3S-250F/3300 250A – Aptomat 3 pha 250A 50kA

Khi một tủ điện cấp nguồn cho nhiều máy hoặc nhiều nhánh phụ tải, thiết bị đầu vào cần được lựa chọn theo tổng dòng sử dụng, điều kiện lắp đặt và mức dòng sự cố. Đây là những yếu tố quyết định khả năng bảo vệ của MCCB trong thực tế.

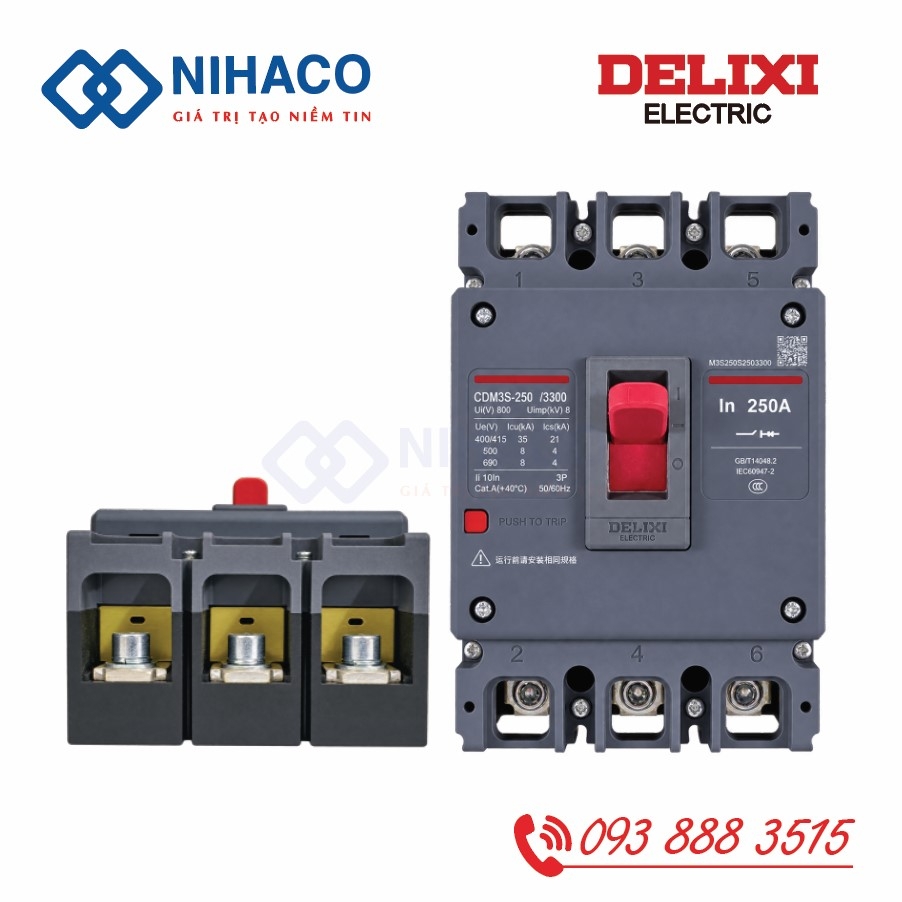

Delixi CDM3S-250F/3300 250A là aptomat khối 3 cực, dòng định mức 250A, sử dụng bộ nhả nhiệt từ. Phiên bản F có khả năng cắt ngắn mạch tới hạn Icu 50kA tại AC 400/415V, cung cấp lựa chọn cho các tủ phân phối ba pha yêu cầu cấp cắt này.

1. Thông số kỹ thuật CDM3S-250F/3300 250A

Khả năng cắt thay đổi theo điện áp làm việc; giá trị 50kA trong bảng áp dụng tại AC 400/415V.

2. Lựa chọn dòng 250A theo nhu cầu sử dụng thực tế

Đối với tủ có nhiều phụ tải, việc cộng toàn bộ công suất ghi trên nhãn máy chưa phản ánh đầy đủ dòng điện vận hành. Cần xem xét số thiết bị chạy đồng thời, chu kỳ làm việc và các thời điểm tải tăng cao.

Chẳng hạn, một tủ cấp nguồn cho bơm, quạt và băng tải có thể xuất hiện dòng tăng khi nhiều động cơ khởi động cùng lúc. Khi lựa chọn MCCB Delixi 250A, người thiết kế cần đối chiếu đặc tính tải với đặc tính tác động của thiết bị.

Dòng định mức MCCB cũng phải phù hợp với khả năng tải của cáp và thanh cái. Nếu tăng dòng aptomat khi chưa kiểm tra đường dây, khả năng bảo vệ quá tải có thể không còn phù hợp.

3. Cấu hình 3 cực và bảo vệ nhiệt từ

Mã 3300 thể hiện cấu hình 3 cực, bộ nhả nhiệt từ và không kèm phụ kiện điện theo mã 00. Thiết bị đóng cắt ba dây pha; việc xử lý dây trung tính cần được xác định theo sơ đồ hệ thống.

Bảo vệ nhiệt từ phục vụ hai tình huống:

• Quá tải kéo dài: Bộ phận nhiệt tác động theo đặc tính thời gian – dòng điện.

• Ngắn mạch: Bộ phận từ phản ứng với dòng sự cố lớn để cắt mạch.

Khi sử dụng làm MCCB đầu vào, mỗi nhánh phía sau vẫn cần thiết bị bảo vệ phù hợp. Điều này giúp bảo vệ các tuyến dây nhỏ hơn và hỗ trợ khoanh vùng sự cố.

4. Điều kiện trong tủ ảnh hưởng đến vận hành như thế nào?

Với nguồn cấp 250A, chất lượng đầu nối và khả năng thoát nhiệt cần được chú ý ngay từ khâu bố trí tủ. Điện trở tiếp xúc tăng tại một đầu cốt có thể gây phát nóng cục bộ dù dòng tải chưa vượt mức lựa chọn.

Các điểm cần kiểm tra gồm:

• Đầu cốt phù hợp với vật liệu và tiết diện dây.

• Bề mặt tiếp xúc sạch, đầu nối được siết theo hướng dẫn của nhà sản xuất.

• Dây hoặc thanh cái không tạo lực kéo lên đầu cực MCCB.

• Khoảng cách cách điện và bố trí vách ngăn đáp ứng yêu cầu lắp đặt.

• Nhiệt từ các thiết bị lân cận được tính đến khi bố trí tủ.

Sau khi đưa vào sử dụng, nên kiểm tra dòng từng pha và nhiệt độ các điểm đấu nối ở điều kiện tải đại diện. Những số liệu này giúp đánh giá tình trạng vận hành rõ hơn so với chỉ quan sát bên ngoài.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi

5. Ứng dụng trong phân phối điện công nghiệp

CDM3S-250F/3300 250A có thể được xem xét cho các vị trí sau khi đáp ứng tính toán thiết kế:

Đầu vào tủ phân phối khu vực: Cấp nguồn cho nhiều nhánh trong một khu sản xuất hoặc phân xưởng.

Nguồn tổng của tủ điều khiển: Phục vụ tủ có nhiều thiết bị động lực, với dòng sử dụng đồng thời phù hợp.

Nhánh cấp tới cụm máy: Bảo vệ tuyến cáp dẫn tới một nhóm thiết bị hoặc tủ điện phụ.

Việc sử dụng ở vị trí tổng hay nhánh phụ thuộc sơ đồ cấp điện. Tên gọi “MCCB 250A” không tự xác định vai trò của thiết bị trong hệ thống.

6. Tư vấn và báo giá tại NIHACO

NIHACO hỗ trợ lựa chọn MCCB Delixi CDM3S-250F/3300 250A cho nhu cầu thiết kế tủ mới hoặc thay thế thiết bị hiện hữu.

Khách hàng nên cung cấp mã đầy đủ, số lượng, điện áp sử dụng và yêu cầu phụ kiện. Với thiết bị thay thế, ảnh nhãn, kích thước lắp đặt và cách đấu nối hiện tại giúp đối chiếu chính xác hơn.
