MCCB Delixi CDM3S-630R/3300 630A – Aptomat Delixi 100kA

Khi bổ sung nguồn cấp hoặc cải tạo hệ thống phân phối điện, mức ngắn mạch tại tủ có thể thay đổi dù dòng tải vận hành chưa tăng nhiều. Đây là lý do cần kiểm tra lại khả năng cắt của MCCB bên cạnh dòng điện định mức.

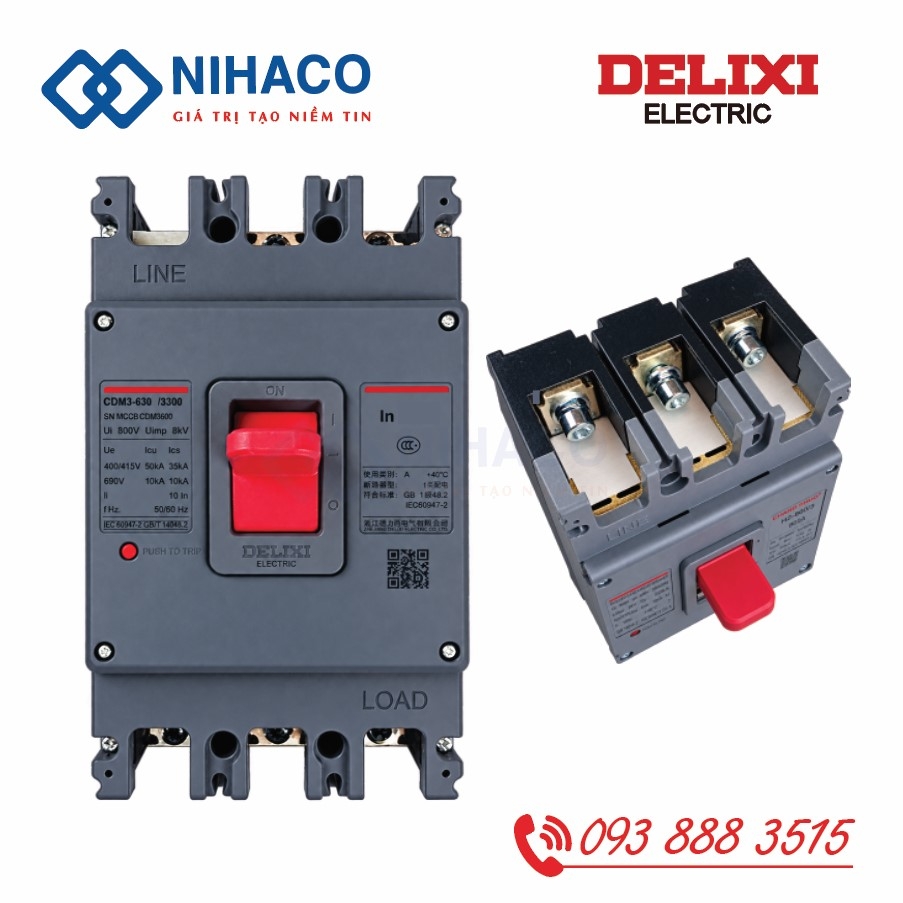

Delixi CDM3S-630R/3300 630A là aptomat khối 3 cực, sử dụng cơ cấu bảo vệ nhiệt từ. Sản phẩm thuộc cấp khả năng cắt R, có Icu 100kA và Ics 75kA tại AC 400/415V, phù hợp để xem xét trong thiết kế yêu cầu các mức khả năng cắt tương ứng.

Thông số kỹ thuật sản phẩm

Thông số Icu và Ics cần được đối chiếu theo đúng điện áp vận hành; không áp dụng giá trị tại 400/415V cho mọi mức điện áp.

Điểm đáng chú ý của phiên bản 630R

Trong cùng nhóm khung CDM3S-630, phiên bản R có khả năng cắt cao hơn phiên bản F và N tại AC 400/415V. Tuy nhiên, cấp khả năng cắt và dòng định mức phục vụ hai yêu cầu khác nhau: khả năng ngắt dòng sự cố và khả năng mang dòng tải trong điều kiện quy định.

Vì vậy, lựa chọn phiên bản R không làm tăng dòng định mức của sản phẩm vượt quá 630A. Giá trị 100kA cũng không phải dòng điện thiết bị có thể mang liên tục.

Việc chọn cấp R nên dựa trên tính toán ngắn mạch, yêu cầu hồ sơ thiết kế và phương án phối hợp bảo vệ của công trình.

Cân nhắc sử dụng khi cải tạo nguồn điện

Khi thay máy biến áp, thay đổi tuyến cáp cấp nguồn hoặc bổ sung phương án vận hành nguồn, cần đánh giá lại điều kiện sự cố tại điểm lắp MCCB.

CDM3S-630R/3300 630A có thể được đưa vào phương án lựa chọn cho:

• Đầu vào tủ phân phối có dòng tải phù hợp.

• Tuyến cấp điện đến tủ động lực trong nhà xưởng.

• Tủ điện cải tạo cần nâng cấp khả năng cắt.

• Hệ thống có yêu cầu thiết kế sử dụng MCCB 3P, 630A, Icu 100kA tại 400/415V.

Đây là các vị trí ứng dụng có thể xem xét. Cấu hình cuối cùng cần được xác định theo thông số thực tế của hệ thống.

Bảo vệ quá tải và ngắn mạch bằng cơ cấu nhiệt từ

Bộ bảo vệ nhiệt từ kết hợp hai cơ chế tác động. Phần tử nhiệt phản ứng với tình trạng quá tải theo đặc tính thời gian – dòng điện; phần tử từ thực hiện chức năng cắt nhanh khi xuất hiện dòng sự cố lớn.

Để bảo vệ tuyến điện hiệu quả, cần phối hợp MCCB với khả năng chịu dòng của dây dẫn và thanh cái. Với phụ tải có dòng khởi động lớn, phải kiểm tra đặc tính tác động để lựa chọn thiết bị phù hợp.

Khả năng cắt cao không tự động bảo đảm chỉ aptomat nhánh sẽ ngắt khi có sự cố. Tính chọn lọc giữa các cấp bảo vệ cần được đánh giá bằng đặc tính và dữ liệu phối hợp của thiết bị.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi
