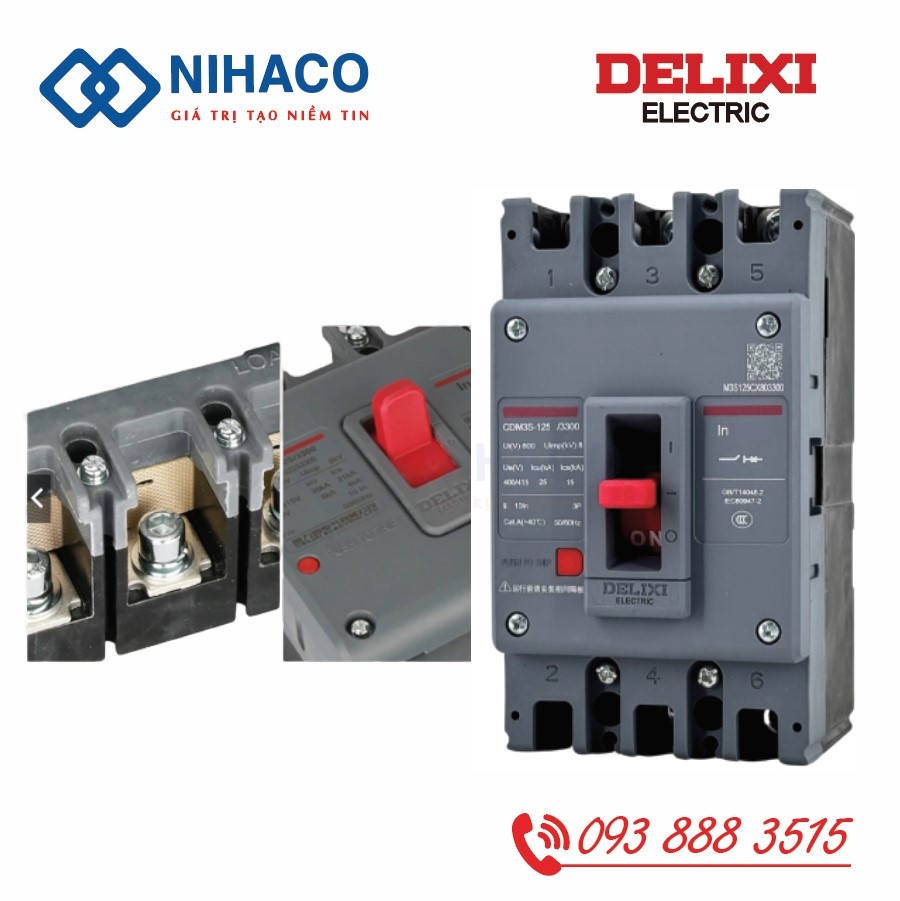

MCCB Delixi CDM3S-125F/3300 125A – Aptomat 3 pha cấp cắt 50kA

Trong tủ phân phối, hai nhánh có cùng dòng tải vẫn có thể yêu cầu khả năng cắt ngắn mạch khác nhau. Vị trí đấu nối, công suất nguồn và chiều dài tuyến cáp đều ảnh hưởng đến việc lựa chọn thiết bị bảo vệ.

MCCB Delixi CDM3S-125F/3300 125A là aptomat khối 3 cực, sử dụng bộ nhả nhiệt từ. Điểm đáng chú ý của phiên bản này là khả năng cắt tới hạn Icu 50kA tại AC 400/415V, phù hợp để xem xét trong các thiết kế cần cấp cắt F ở dòng định mức 125A.

Thông số kỹ thuật CDM3S-125F/3300 125A

Thông số điện áp và khả năng cắt được đối chiếu theo bảng kỹ thuật của dòng CDM3S. Giá trị 50kA nêu trên áp dụng tại AC 400/415V.

Cấp F mang lại lựa chọn gì cho tủ điện?

Với CDM3S-125F/3300 125A, dòng định mức và khả năng cắt là hai tiêu chí riêng:

• • 125A dùng để lựa chọn thiết bị theo dòng tải và khả năng chịu tải của đường dây.

  • 50kA tại AC 400/415V dùng để đối chiếu với mức dòng ngắn mạch dự kiến tại điểm lắp.

Cấp cắt cao không làm tăng dòng tải cho phép của dây dẫn. Khi nâng cấp thiết bị bảo vệ, người thiết kế vẫn cần kiểm tra cáp, thanh cái, đầu nối và điều kiện tản nhiệt của tủ.

Phiên bản F có thể được xem xét khi hồ sơ thiết kế yêu cầu khả năng cắt cao hơn các lựa chọn C hoặc S cùng dòng khung. Tuy nhiên, việc lựa chọn cần dựa trên tính toán hệ thống, không chỉ dựa vào tên cấp cắt.

Bảo vệ đường dây bằng bộ nhả nhiệt từ

Cơ cấu nhiệt từ kết hợp bảo vệ quá tải và ngắn mạch. Khi tải tăng kéo dài, bộ phận nhiệt tác động theo đặc tính bảo vệ. Khi xảy ra ngắn mạch lớn, bộ phận từ giúp cắt mạch nhanh.

Đối với tủ cấp nguồn cho máy móc, cần phân biệt bảo vệ đường dây với bảo vệ từng thiết bị. Một MCCB đầu vào không thay thế toàn bộ các chức năng bảo vệ của rơ le nhiệt, bộ bảo vệ động cơ hoặc biến tần.

Mã 3300 cũng không thể hiện chức năng chống dòng rò. Nếu hệ thống yêu cầu bảo vệ dòng rò, cần lựa chọn giải pháp riêng phù hợp.

Những vị trí có thể sử dụng MCCB 3P 125A

Sau khi kiểm tra các điều kiện thiết kế, sản phẩm có thể được lựa chọn cho:

Nhánh cấp nguồn từ tủ phân phối: Bảo vệ tuyến cáp dẫn điện tới tủ khu vực hoặc nhóm phụ tải ba pha.

Đầu vào tủ điều khiển máy: Đóng cắt nguồn cho tủ có nhiều nhánh động lực, với tổng dòng tải và dòng khởi động được tính toán phù hợp.

Tủ cấp nguồn dây chuyền: Phân chia nguồn tới các cụm thiết bị, đồng thời phối hợp với thiết bị bảo vệ ở từng nhánh.

Đối với tải biến tần, nên kiểm tra hướng dẫn chọn MCCB của nhà sản xuất biến tần. Đối với động cơ khởi động trực tiếp, cần xem xét dòng khởi động để tránh tác động ngoài mong muốn.

Kích thước lắp đặt MCCB CDM3S

Bảng mã MCCB CDM3S - Aptomat khối Delixi

Phối hợp bảo vệ để hạn chế mất điện diện rộng

Một nhánh gặp sự cố nên được cô lập trong phạm vi nhỏ nhất có thể. Để đạt mục tiêu này, cần kiểm tra sự phối hợp giữa MCCB nhánh và thiết bị bảo vệ phía nguồn.

Chỉ chọn hai aptomat có dòng định mức khác nhau chưa đủ để bảo đảm tính chọn lọc. Người thiết kế cần đối chiếu đường cong tác động hoặc bảng phối hợp của nhà sản xuất, đặc biệt tại vùng ngắn mạch.

Sau khi thiết bị tác động, cần xác định nguyên nhân trước khi đóng điện lại. Không nên đóng lặp lại nhiều lần khi chưa kiểm tra đường dây và phụ tải.

Tư vấn và báo giá CDM3S-125F/3300 125A tại NIHACO

NIHACO tiếp nhận nhu cầu lựa chọn MCCB cho tủ phân phối và tủ điều khiển công nghiệp. Để được tư vấn đúng mã CDM3S-125F/3300 125A, khách hàng nên cung cấp điện áp hệ thống, đặc điểm tải, số lượng và yêu cầu phụ kiện.

Với tủ điện đang sử dụng, có thể gửi thêm ảnh nhãn MCCB và vị trí lắp đặt để đối chiếu cấu hình trước khi thay thế.
