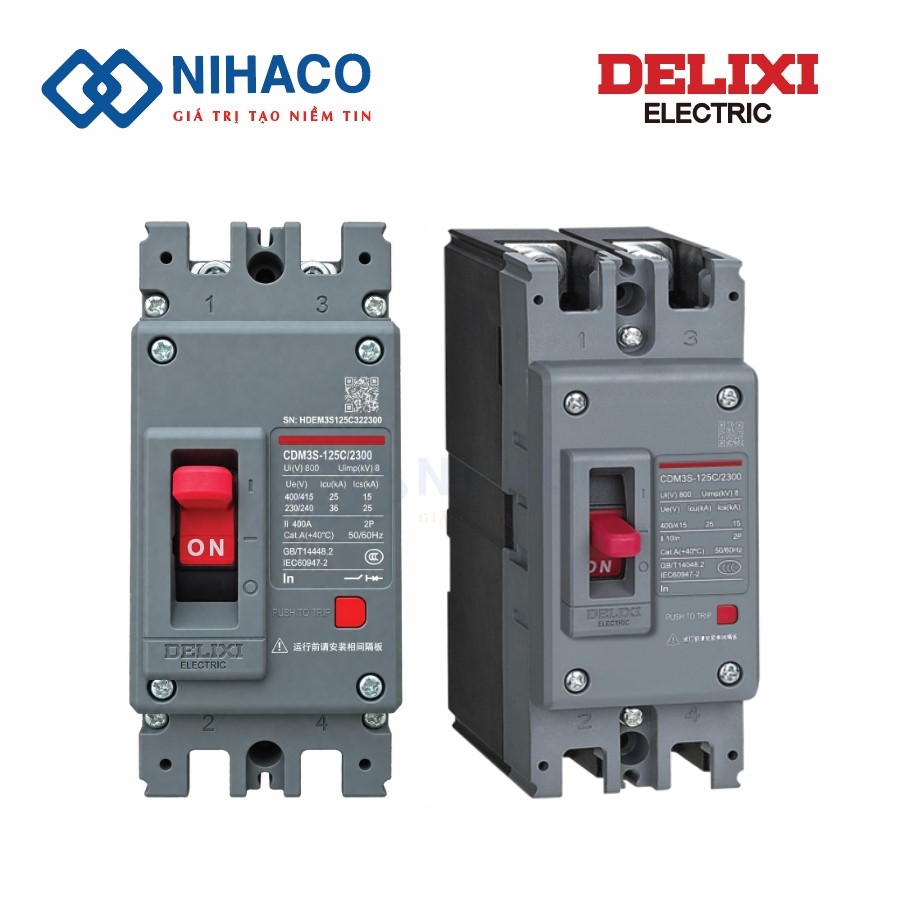

MCCB CDM3S-125C/2300 25A – Aptomat khối 2 cực Delixi

Delixi CDM3S-125C/2300 25A là MCCB 2 cực dùng để đóng cắt và bảo vệ đường dây điện hạ áp. Sản phẩm có dòng định mức 25A, thuộc cỡ khung 125A, thích hợp cho nhánh điện được thiết kế sử dụng aptomat khối 2 cực.

Thông số kỹ thuật CDM3S-125C/2300 25A

Thông số	Giá trị
Dòng định mức	25A
Cỡ khung	125A
Số cực	2 cực
Bộ bảo vệ	Nhiệt từ
Icu tại AC 400/415 V	25 kA
Ics tại AC 400/415 V	15 kA
Ui / Uimp	800 V / 8 kV

Trong mã sản phẩm, 125A là cỡ khung, không phải dòng định mức. Con số cần đối chiếu với yêu cầu dòng tải của nhánh điện này là 25A.

Ứng dụng và cách lựa chọn

MCCB CDM3S-125C/2300 25A có thể được cân nhắc cho tủ phân phối nhánh hoặc tủ cấp nguồn thiết bị cần đóng cắt hai dây dẫn. Bộ bảo vệ nhiệt từ giúp bảo vệ đường dây trước quá tải và ngắn mạch.

Khi chọn mã, cần kiểm tra dòng tải thực tế, tiết diện dây dẫn và dòng ngắn mạch dự kiến tại điểm lắp. Nếu môi trường vận hành nóng hơn điều kiện tham chiếu, cần tra hệ số hiệu chỉnh dòng trong catalogue. Mã 00 không kèm phụ kiện điện như tiếp điểm phụ hoặc cuộn cắt.

Bảng mã MCCB CDM3S - Aptomat khối Delixi

Mã vật tư	Mô tả vật tư	Mã vật tư	Mô tả vật tư
M3S63C633300	CDM3S-63C/3300 63A	M3S250S2503300	CDM3S-250S/3300 250A
M3S63C63A300	CDM3S-63C/4300A 63A	M3S250S250A300	CDM3S-250S/4300A 250A
M3S63C63B300	CDM3S-63C/4300B 63A	M3S250S180B300	CDM3S-250S/4300B 180A
M3S63S633300	CDM3S-63S/3300 63A	M3S250S200B300	CDM3S-250S/4300B 200A
M3S63S63A300	CDM3S-63S/4300A 63A	M3S250S250B300	CDM3S-250S/4300B 250A
M3S63S63B300	CDM3S-63S/4300B 63A	M3S400F2503300	CDM3S-400F/3300 250A
M3S125C252300	CDM3S-125C/2300 25A	M3S400F250A300	CDM3S-400F/4300A 250A
M3S125C322300	CDM3S-125C/2300 32A	M3S400F250B300	CDM3S-400F/4300B 250A
M3S125C402300	CDM3S-125C/2300 40A	M3S400F4003300	CDM3S-400F/3300 400A
M3S125C632300	CDM3S-125C/2300 63A	M3S400F400A300	CDM3S-400F/4300A 400A
M3S125C802300	CDM3S-125C/2300 80A	M3S400F315B300	CDM3S-400F/4300B 315A
M3S125C1002300	CDM3S-125C/2300 100A	M3S400F350B300	CDM3S-400F/4300B 350A
M3S125C1252300	CDM3S-125C/2300 125A	M3S400F400B300	CDM3S-400F/4300B 400A
M3S125CX1253300	CDM3S-125C/3300 125A 新	M3S400N4003300	CDM3S-400N/3300 400A
M3S125CX125A300	CDM3S-125C/4300A 125A 新	M3S400N400A300	CDM3S-400N/4300A 400A
M3S125CX125B300	CDM3S-125C/4300B 125A 新	M3S400N400B300	CDM3S-400N/4300B 400A
M3S125SX25B300	CDM3S-125S/4300B 25A	M3S400R4003300	CDM3S-400R/3300 400A
M3S125SX40B300	CDM3S-125S/4300B 40A	M3S630BF4003300	CDM3S-630bF/3300 400A
M3S125SX50B300	CDM3S-125S/4300B 50A	M3S630BF400A300	CDM3S-630bF/4300A 400A
M3S125SX63B300	CDM3S-125S/4300B 63A	M3S630BF400B300	CDM3S-630bF/4300B 400A
M3S125SX80B300	CDM3S-125S/4300B 80A	M3S630BF6303300	CDM3S-630bF/3300 630A
M3S125SX100B300	CDM3S-125S/4300B 100A	M3S630BF630A300	CDM3S-630bF/4300A 630A
M3S125SX1253300	CDM3S-125S/3300 125A 新	M3S630BF630B300	CDM3S-630bF/4300B 630A
M3S125SX125A300	CDM3S-125S/4300A 125A 新	M3S630BN6303300	CDM3S-630bN/3300 630A
M3S125SX125B300	CDM3S-125S/4300B 125A 新	M3S630BN630A300	CDM3S-630bN/4300A 630A
M3S125BS1253300	CDM3S-125bS/3300 125A	M3S630BN630B300	CDM3S-630bN/4300B 630A
M3S125BS125A300	CDM3S-125bS/4300A 125A	M3S630BR6303300	CDM3S-630bR/3300 630A
M3S125BS125B300	CDM3S-125bS/4300B 125A	M3S630F6303300	CDM3S-630F/3300 630A
M3S125F1253300	CDM3S-125F/3300 125A	M3S630F630A300	CDM3S-630F/4300A 630A
M3S125F125A300	CDM3S-125F/4300A 125A	M3S630F500B300	CDM3S-630F/4300B 500A
M3S125F125B300	CDM3S-125F/4300B 125A	M3S630F630B300	CDM3S-630F/4300B 630A
M3S160F1603300	CDM3S-160F/3300 160A	M3S630N6303300	CDM3S-630N/3300 630A
M3S160F160A300	CDM3S-160F/4300A 160A	M3S630N6304300A	CDM3S-630N/4300A 630A
M3S160F160B300	CDM3S-160F/4300B 160A	M3S630N6304300B	CDM3S-630N/4300B 630A

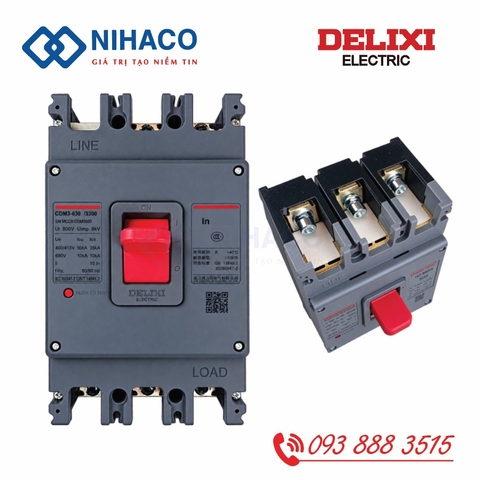

M3S160N1603300	CDM3S-160N/3300 160A	M3S630R6303300	CDM3S-630R/3300 630A

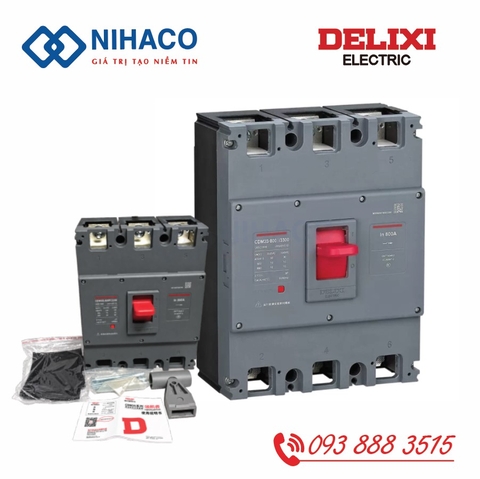

M3S160S1602300	CDM3S-160S/2300 160A	M3S800F8003300	CDM3S-800F/3300 800A
M3S160S1603300	CDM3S-160S/3300 160A	M3S800F800A300	CDM3S-800F/4300A 800A
M3S160S160A300	CDM3S-160S/4300A 160A	M3S800F800B300	CDM3S-800F/4300B 800A
M3S160S160B300	CDM3S-160S/4300B 160A	M3S800N8003300	CDM3S-800N/3300 800A
M3S250F2503300	CDM3S-250F/3300 250A	M3S800N800A300	CDM3S-800N/4300A 800A
M3S250F250A300	CDM3S-250F/4300A 250A	M3S800R8003300	CDM3S-800R/3300 800A
M3S250F250B300	CDM3S-250F/4300B 250A	M3S12XF12503300	CDM3S-1250F/3300 1250A
M3S250N2503300	CDM3S-250N/3300 250A	M3S12XF1000B300	CDM3S-1250F/4300B 1000A
M3S250N250A300	CDM3S-250N/4300A 250A	M3S12XF1250A300	CDM3S-1250F/4300A 1250A
M3S250N250B300	CDM3S-250N/4300B 250A	M3S12XF1250B300	CDM3S-1250F/4300B 1250A
M3S250S1802300	CDM3S-250S/2300 180A	M3S12XN12503300	CDM3S-1250N/3300 1250A
M3S250S2002300	CDM3S-250S/2300 200A	M3S16XF16003300	CDM3S-1600F/3300 1600A
M3S250S2252300	CDM3S-250S/2300 225A	M3S16XN16003300	CDM3S-1600N/3300 1600A
M3S250S2502300	CDM3S-250S/2300 250A
