TỦ ĐIỆN PLC BIẾN TẦN – GIẢI PHÁP ĐIỀU KHIỂN TỰ ĐỘNG HÓA CÔNG NGHIỆP

Trong các nhà máy hiện đại, yêu cầu đối với hệ thống máy móc không chỉ dừng lại ở việc chạy và dừng động cơ. Doanh nghiệp ngày càng cần kiểm soát chính xác tốc độ, trình tự hoạt động, liên động giữa nhiều thiết bị, giám sát trạng thái và nhanh chóng phát hiện sự cố. Tủ điện PLC biến tần là một trong những giải pháp được sử dụng phổ biến để đáp ứng những yêu cầu này.

Sự kết hợp giữa PLC, biến tần, HMI, cảm biến và các thiết bị điện công nghiệp cho phép xây dựng một hệ thống điều khiển linh hoạt, có khả năng tự động hóa nhiều công đoạn sản xuất. Tùy theo yêu cầu thực tế, hệ thống có thể điều khiển từ một động cơ đơn lẻ đến nhiều động cơ, bơm, quạt, băng tải hoặc cả một dây chuyền sản xuất.

Nihaco Automation cung cấp giải pháp thiết kế, thi công, lập trình, lắp đặt và cải tạo tủ điện PLC – biến tần theo yêu cầu của từng máy móc và hệ thống công nghiệp.

MỤC LỤC

Tủ điện PLC biến tần là gì?
Cấu tạo của tủ điện PLC biến tần
Các phương pháp PLC điều khiển biến tần
Ưu điểm của tủ điện PLC biến tần
Ứng dụng thực tế trong công nghiệp
Những lưu ý quan trọng khi thiết kế và lắp đặt
Quy trình thiết kế – thi công – lập trình tủ điện
Thiết kế và thi công tủ điện PLC biến tần theo yêu cầu

1. TỦ ĐIỆN PLC BIẾN TẦN LÀ GÌ?

Tủ điện PLC biến tần là tủ điều khiển công nghiệp sử dụng PLC làm bộ xử lý trung tâm và biến tần để điều khiển động cơ.

PLC tiếp nhận tín hiệu từ các thiết bị như cảm biến, công tắc hành trình, nút nhấn, encoder, thiết bị đo áp suất, nhiệt độ, mức nước... Sau khi xử lý theo chương trình đã lập trình, PLC xuất tín hiệu điều khiển đến biến tần và các thiết bị chấp hành khác.

Biến tần đảm nhiệm việc điều khiển động cơ, cho phép thay đổi tần số, tốc độ, chiều quay và quá trình tăng – giảm tốc theo yêu cầu.

Ví dụ, đối với một hệ thống băng tải, PLC có thể nhận tín hiệu từ cảm biến sản phẩm và tự động ra lệnh cho biến tần tăng hoặc giảm tốc độ băng tải theo từng giai đoạn.

Đối với hệ thống bơm, PLC có thể nhận giá trị áp suất từ cảm biến, sau đó điều chỉnh tần số biến tần để duy trì áp suất đường ống theo giá trị cài đặt.

Nhờ đó, PLC và biến tần không hoạt động độc lập mà phối hợp thành một hệ thống điều khiển tự động hoàn chỉnh.

2. CẤU TẠO CỦA TỦ ĐIỆN PLC BIẾN TẦN

Cấu hình tủ điện phụ thuộc vào quy mô và yêu cầu của từng hệ thống. Một tủ PLC biến tần công nghiệp thường bao gồm các nhóm thiết bị sau:

PLC và module mở rộng

PLC được xem là trung tâm xử lý của hệ thống. Tùy số lượng tín hiệu đầu vào/đầu ra, có thể sử dụng thêm module Digital Input, Digital Output, Analog Input, Analog Output hoặc module truyền thông.

Biến tần

Biến tần được lựa chọn dựa trên công suất động cơ, dòng điện định mức, đặc tính tải và chế độ vận hành.

Một tủ có thể sử dụng một hoặc nhiều biến tần để điều khiển các động cơ khác nhau.

Màn hình HMI

HMI giúp người vận hành giao tiếp với hệ thống một cách trực quan.

Trên màn hình có thể hiển thị:

Trạng thái hoạt động của máy
Tần số biến tần
Tốc độ động cơ
Dòng điện
Áp suất
Nhiệt độ
Thời gian hoạt động
Số lượng sản phẩm
Cảnh báo và mã lỗi
Chế độ Auto/Manual

Thiết bị đóng cắt và bảo vệ

Tùy thiết kế, tủ có thể sử dụng MCCB, MCB, contactor, relay, cầu chì và các thiết bị bảo vệ cần thiết.

Việc lựa chọn thiết bị phải phù hợp với dòng điện, khả năng cắt và đặc tính của tải.

Nguồn điều khiển

Nguồn 24VDC thường được sử dụng để cấp điện cho PLC, HMI, relay, cảm biến và các thiết bị điều khiển.

Hệ thống làm mát

Biến tần sinh nhiệt trong quá trình hoạt động. Vì vậy tủ điện cần được tính toán khả năng thoát nhiệt phù hợp.

Tùy môi trường có thể sử dụng quạt hút, quạt thông gió, bộ lọc hoặc giải pháp làm mát tủ chuyên dụng.

Ngoài ra, tủ còn có terminal, thanh đồng, máng dây, bộ chuyển đổi tín hiệu, thiết bị chống nhiễu, điện trở xả và nhiều linh kiện khác tùy ứng dụng.

3. CÁC PHƯƠNG PHÁP PLC ĐIỀU KHIỂN BIẾN TẦN

PLC có thể điều khiển biến tần theo nhiều phương thức. Việc lựa chọn phương án nào phụ thuộc vào độ phức tạp của máy, số lượng biến tần và yêu cầu giám sát.

Điều khiển bằng tín hiệu Digital

Đây là phương án tương đối đơn giản.

PLC xuất tín hiệu ON/OFF đến các đầu vào số của biến tần để thực hiện những chức năng như:

RUN/STOP
Chạy thuận
Chạy nghịch
Reset lỗi
Chọn nhiều cấp tốc độ

Phương pháp này có ưu điểm là dễ triển khai, dễ kiểm tra và phù hợp với các hệ thống không cần trao đổi quá nhiều dữ liệu.

Điều khiển tốc độ bằng tín hiệu Analog

PLC có thể sử dụng tín hiệu analog như 0–10V hoặc 4–20mA để đặt giá trị tần số cho biến tần.

Ví dụ, PLC xuất tín hiệu tương ứng với 0–50Hz để thay đổi tốc độ động cơ liên tục.

Phương án này thường gặp ở:

Hệ thống bơm
Hệ thống quạt
Máy ép đùn
Máy khuấy
Băng tải
Các hệ thống điều khiển tốc độ theo tín hiệu cảm biến

Điều khiển bằng truyền thông

Đối với các hệ thống hiện đại, PLC và biến tần có thể trao đổi dữ liệu thông qua mạng truyền thông công nghiệp.

Các chuẩn thường gặp gồm:

Modbus RTU RS485, Modbus TCP, Profibus, Profinet, EtherCAT...

Tùy theo khả năng hỗ trợ của PLC và biến tần, hệ thống có thể gửi lệnh RUN/STOP, đặt tần số và đồng thời đọc nhiều thông số vận hành.

PLC có thể giám sát:

Tần số đầu ra
Dòng điện động cơ
Điện áp
Trạng thái RUN/STOP
Mã lỗi
Trạng thái cảnh báo

Điều khiển qua truyền thông đặc biệt hữu ích khi một hệ thống sử dụng nhiều biến tần vì có thể giảm đáng kể số lượng dây tín hiệu.

4. ƯU ĐIỂM CỦA TỦ ĐIỆN PLC BIẾN TẦN

Tự động hóa quy trình vận hành

PLC cho phép lập trình trình tự hoạt động của máy theo yêu cầu công nghệ.

Các công đoạn có thể tự động phối hợp với nhau thay vì phụ thuộc hoàn toàn vào thao tác thủ công của người vận hành.

Điều khiển tốc độ linh hoạt

Biến tần cho phép thay đổi tốc độ động cơ theo từng công đoạn sản xuất.

Một máy có thể chạy chậm khi khởi động, tăng tốc trong quá trình sản xuất và giảm tốc trước khi dừng.

Khởi động động cơ êm hơn

Biến tần cho phép cài đặt thời gian tăng tốc và giảm tốc.

Điều này giúp hạn chế hiện tượng khởi động đột ngột, giảm tác động cơ khí lên động cơ, hộp số, dây đai và các cơ cấu truyền động.

Tối ưu điện năng cho một số ứng dụng

Đối với các tải như bơm và quạt có nhu cầu thay đổi theo thời gian, điều chỉnh tốc độ động cơ bằng biến tần có thể giúp giảm lượng điện tiêu thụ so với việc luôn chạy động cơ ở tốc độ định mức rồi điều tiết lưu lượng bằng phương pháp cơ khí.

Mức tiết kiệm thực tế phụ thuộc vào tải và chế độ vận hành của từng hệ thống.

Dễ dàng giám sát và xử lý sự cố

PLC kết hợp HMI cho phép hiển thị trạng thái hoạt động và cảnh báo trực tiếp.

Khi xảy ra sự cố, người vận hành có thể nhanh chóng xác định khu vực cần kiểm tra.

Thuận tiện mở rộng

Một hệ thống được thiết kế tốt có thể bổ sung thêm cảm biến, biến tần, động cơ hoặc các chức năng điều khiển khi dây chuyền được nâng cấp.

5. ỨNG DỤNG TỦ ĐIỆN PLC BIẾN TẦN TRONG CÔNG NGHIỆP

Tủ PLC – biến tần được ứng dụng trong rất nhiều lĩnh vực sản xuất.

Tủ điều khiển bơm

PLC có thể điều khiển nhiều bơm hoạt động luân phiên, chạy dự phòng hoặc thay đổi tốc độ theo áp suất và mức nước.

Ứng dụng phổ biến trong:

Hệ thống cấp nước
Trạm bơm
Nhà máy
Hệ thống xử lý nước
Hệ thống xử lý nước thải

Tủ điều khiển quạt

Biến tần điều chỉnh tốc độ quạt theo áp suất, nhiệt độ hoặc yêu cầu lưu lượng.

Ứng dụng trong quạt hút, quạt cấp gió, quạt công nghiệp và hệ thống thông gió nhà xưởng.

Tủ điều khiển băng tải

PLC quản lý trình tự chạy của nhiều băng tải, trong khi biến tần điều chỉnh tốc độ từng động cơ.

Đặc biệt phù hợp với dây chuyền vận chuyển vật liệu, than, đá, quặng, bao bì và sản phẩm công nghiệp.

Máy ép đùn – máy nhựa

Biến tần được sử dụng để điều khiển tốc độ động cơ, còn PLC quản lý trình tự và các điều kiện hoạt động của máy.

Việc cài đặt đúng thông số biến tần rất quan trọng đối với độ ổn định của hệ thống.

Máy khuấy – máy trộn

Tốc độ có thể được thay đổi theo từng giai đoạn của quy trình sản xuất.

Dây chuyền sản xuất tự động

PLC có thể điều khiển đồng thời nhiều biến tần, servo, van điện từ, xy lanh, cảm biến và các thiết bị khác.

Hệ thống được lập trình theo trình tự để các công đoạn phối hợp với nhau một cách đồng bộ.

Ngoài ra, tủ PLC biến tần còn được sử dụng cho máy đóng gói, máy thực phẩm, máy gia công, máy nhựa và nhiều loại máy móc công nghiệp khác.

6. NHỮNG LƯU Ý KHI THIẾT KẾ VÀ LẮP ĐẶT TỦ PLC BIẾN TẦN

Độ ổn định của một tủ điện không chỉ phụ thuộc vào thương hiệu PLC hoặc biến tần. Thiết kế điện, lựa chọn linh kiện, bố trí thiết bị, đi dây và lập trình đều có ảnh hưởng trực tiếp đến khả năng vận hành lâu dài.

Lựa chọn biến tần phù hợp với tải

Không nên lựa chọn biến tần chỉ dựa trên công suất kW ghi trên động cơ.

Cần kiểm tra:

Dòng định mức động cơ
Loại tải
Mô-men yêu cầu
Chu kỳ vận hành
Khả năng quá tải
Điều kiện môi trường

Bơm, quạt có đặc tính tải khác với máy nghiền, máy ép, băng tải tải nặng hoặc cơ cấu nâng hạ.

Tính toán khả năng tản nhiệt

Khi nhiều biến tần được lắp trong một tủ, lượng nhiệt phát sinh có thể lớn.

Thiết kế cần đảm bảo khoảng cách lắp đặt theo khuyến cáo của nhà sản xuất và có giải pháp thông gió phù hợp.

Chú ý vấn đề nhiễu điện

Dây đầu ra biến tần và dây động lực có thể gây ảnh hưởng tới:

Tín hiệu analog
Encoder
Cảm biến
RS485
Các đường truyền thông khác

Do đó cần bố trí đường dây hợp lý, tách dây tín hiệu và dây động lực khi cần thiết, đồng thời thực hiện nối đất và chống nhiễu đúng kỹ thuật.

Cài đặt đúng thông số biến tần

Sau khi lắp đặt, cần kiểm tra và cài đặt các thông số phù hợp như:

Điện áp động cơ
Dòng định mức
Công suất
Tần số định mức
Tốc độ động cơ
Thời gian tăng tốc
Thời gian giảm tốc
Giới hạn tần số
Phương thức điều khiển

Không nên sao chép toàn bộ bộ thông số từ một máy khác nếu chưa xác định hai hệ thống có cùng động cơ và đặc tính tải.

Chú ý an toàn hệ thống

Các chức năng bảo vệ, liên động và dừng khẩn cấp cần được thiết kế dựa trên yêu cầu an toàn thực tế của máy.

Đối với những hệ thống có yêu cầu an toàn cao, cần đánh giá rủi ro và lựa chọn kiến trúc an toàn phù hợp thay vì chỉ dựa vào logic PLC thông thường.

7. QUY TRÌNH THIẾT KẾ – THI CÔNG – LẬP TRÌNH TỦ ĐIỆN

Để tủ điện đáp ứng đúng yêu cầu vận hành, quá trình triển khai nên bắt đầu từ việc khảo sát thực tế thay vì chỉ lựa chọn thiết bị.

Bước 1: Khảo sát hệ thống

Xác định:

Công suất và số lượng động cơ
Số lượng biến tần
Cảm biến
Van điện từ
Xy lanh
Encoder
Tín hiệu analog
Yêu cầu truyền thông
Trình tự hoạt động của máy

Bước 2: Xây dựng phương án điều khiển

Lựa chọn PLC, HMI, biến tần và phương pháp điều khiển phù hợp.

Đây là bước quan trọng vì ảnh hưởng trực tiếp đến chi phí đầu tư và khả năng mở rộng về sau.

Bước 3: Thiết kế sơ đồ điện

Bao gồm mạch động lực, mạch điều khiển, PLC I/O, terminal và các kết nối thiết bị.

Bước 4: Gia công và lắp ráp tủ

Thiết bị được bố trí sao cho thuận tiện cho việc vận hành, kiểm tra và bảo trì.

Dây dẫn cần được đánh số và phân loại rõ ràng để hỗ trợ việc sửa chữa sau này.

Bước 5: Lập trình PLC và HMI

Chương trình được xây dựng dựa trên trình tự công nghệ của máy.

HMI được thiết kế để người vận hành dễ theo dõi, cài đặt và xử lý cảnh báo.

Bước 6: Cài đặt biến tần

Cài đặt thông số động cơ, phương thức nhận lệnh, nguồn đặt tần số, thời gian tăng – giảm tốc, truyền thông và các chức năng cần thiết.

Bước 7: Kiểm tra và chạy thử

Trước khi đưa vào sản xuất cần kiểm tra chiều quay động cơ, tín hiệu cảm biến, liên động, cảnh báo và các chế độ vận hành.

Bước 8: Bàn giao và hướng dẫn vận hành

Hướng dẫn người sử dụng các thao tác cần thiết, cách nhận biết cảnh báo và những điểm cần chú ý trong quá trình vận hành.

8. THIẾT KẾ – THI CÔNG TỦ ĐIỆN PLC BIẾN TẦN THEO YÊU CẦU

Mỗi dây chuyền sản xuất có đặc điểm công nghệ khác nhau. Vì vậy, tủ điều khiển nên được thiết kế dựa trên yêu cầu thực tế của máy thay vì áp dụng một cấu hình cố định cho mọi hệ thống.

Nihaco Automation cung cấp các giải pháp:

Thiết kế tủ điện PLC
Thi công tủ điện PLC – biến tần
Tủ PLC – HMI
Tủ điều khiển nhiều biến tần
Tủ điều khiển bơm
Tủ điều khiển quạt
Tủ điều khiển băng tải
Tủ điện xử lý nước và nước thải
Tủ điều khiển máy ép đùn
Tủ điều khiển máy móc công nghiệp
Tủ điều khiển dây chuyền sản xuất
Lập trình PLC
Lập trình HMI
Cài đặt biến tần
Kết nối truyền thông PLC – biến tần
Cải tạo hệ thống điều khiển cũ
Thay thế PLC, HMI và biến tần đời cũ
Xử lý sự cố hệ thống tự động hóa

Khi thiết kế một hệ thống mới hoặc cải tạo máy cũ, mục tiêu không chỉ là làm cho máy hoạt động. Hệ thống cần được tính toán để vận hành ổn định, dễ sử dụng, thuận tiện kiểm tra – bảo trì và phù hợp với nhu cầu sản xuất thực tế.

Đối với các hệ thống cũ, việc cải tạo PLC và biến tần cũng cần khảo sát kỹ chương trình, sơ đồ điện, động cơ, cảm biến và trình tự công nghệ trước khi thay thế thiết bị.

CÂU HỎI THƯỜNG GẶP VỀ TỦ ĐIỆN PLC BIẾN TẦN

Tủ PLC biến tần có thể điều khiển nhiều động cơ không?

Có. Một PLC có thể điều khiển nhiều biến tần và động cơ nếu được lựa chọn cấu hình I/O, phương thức truyền thông và chương trình phù hợp.

Có thể dùng PLC và biến tần khác hãng không?

Có. PLC và biến tần khác hãng vẫn có thể kết hợp nếu có phương thức tín hiệu hoặc giao thức truyền thông tương thích. Khi sử dụng truyền thông cần kiểm tra chuẩn giao tiếp, địa chỉ thanh ghi và cấu hình của từng thiết bị.

Tủ PLC biến tần cũ có thể nâng cấp được không?

Có thể trong nhiều trường hợp. Cần khảo sát sơ đồ điện, chương trình PLC, biến tần, HMI, tín hiệu I/O và tình trạng thực tế của máy trước khi quyết định phương án cải tạo.

Tủ điện PLC biến tần giá bao nhiêu?

Chi phí phụ thuộc vào số lượng và công suất biến tần, loại PLC, HMI, số lượng I/O, thiết bị đóng cắt, yêu cầu lập trình và mức độ phức tạp của hệ thống. Vì vậy cần có thông tin cụ thể về máy để xây dựng cấu hình và báo giá phù hợp.

NIHACO AUTOMATION – GIẢI PHÁP TỦ ĐIỆN ĐIỀU KHIỂN CÔNG NGHIỆP

Bạn đang cần thiết kế tủ điện PLC biến tần cho máy móc, bơm, quạt, băng tải hoặc dây chuyền sản xuất?

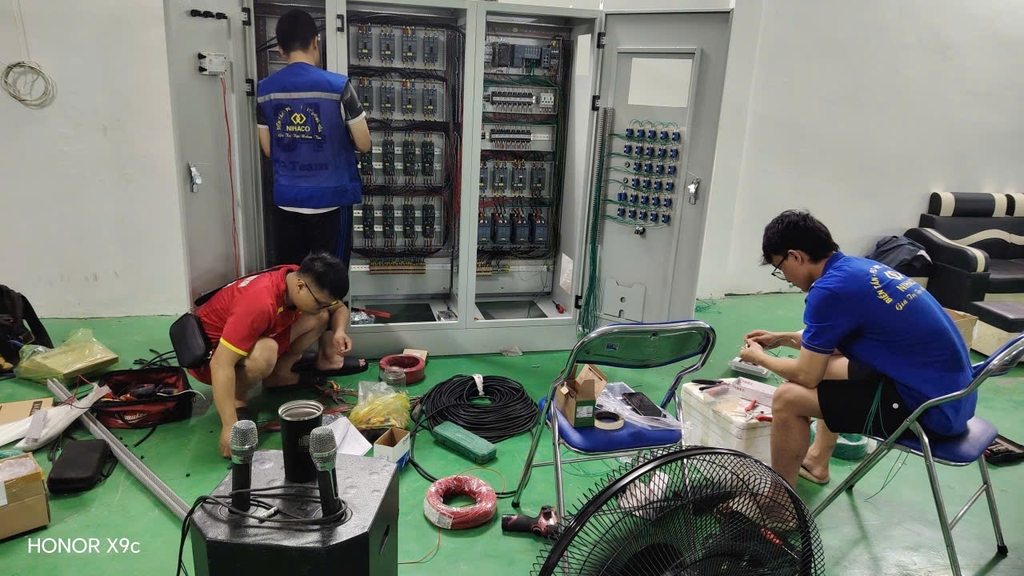

Tủ điện điều khiển thực tế mà Nihaco đã triển khai
