Biến Tần Điều Khiển PID Là Gì?

Trong các hệ thống bơm nước, quạt công nghiệp, HVAC, xử lý nước hay dây chuyền sản xuất hiện đại, việc duy trì áp suất, lưu lượng hoặc nhiệt độ ổn định là yếu tố quyết định đến chất lượng vận hành và hiệu quả sản xuất. Nếu động cơ luôn chạy ở tốc độ cố định, hệ thống thường tiêu tốn nhiều điện năng, áp suất dao động và thiết bị nhanh xuống cấp.

Đó là lý do biến tần điều khiển PID trở thành giải pháp được nhiều doanh nghiệp lựa chọn. Với khả năng tự động điều chỉnh tốc độ động cơ theo tín hiệu phản hồi từ cảm biến, biến tần giúp hệ thống vận hành ổn định, giảm tiêu hao điện năng và kéo dài tuổi thọ thiết bị.

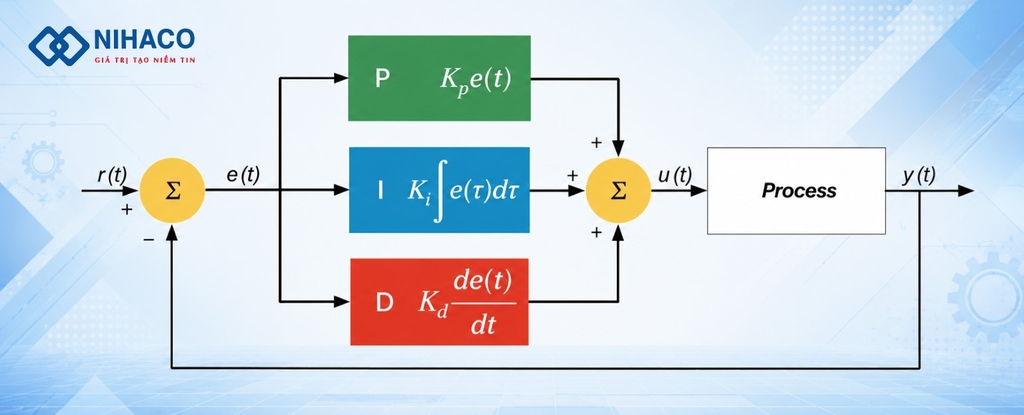

PID Là Gì?

PID là viết tắt của ba thành phần điều khiển:

• P (Proportional) – Điều khiển theo sai lệch tức thời.
• I (Integral) – Điều khiển theo sai số tích lũy.
• D (Derivative) – Điều khiển theo tốc độ thay đổi của sai số.

Ba thành phần này kết hợp với nhau giúp hệ thống đạt được giá trị cài đặt nhanh, ổn định và hạn chế dao động.

Trong thực tế, người sử dụng không cần lập trình thuật toán PID vì bộ điều khiển đã được tích hợp sẵn trong biến tần. Người vận hành chỉ cần kết nối cảm biến, cài đặt giá trị mong muốn và tinh chỉnh các tham số phù hợp.

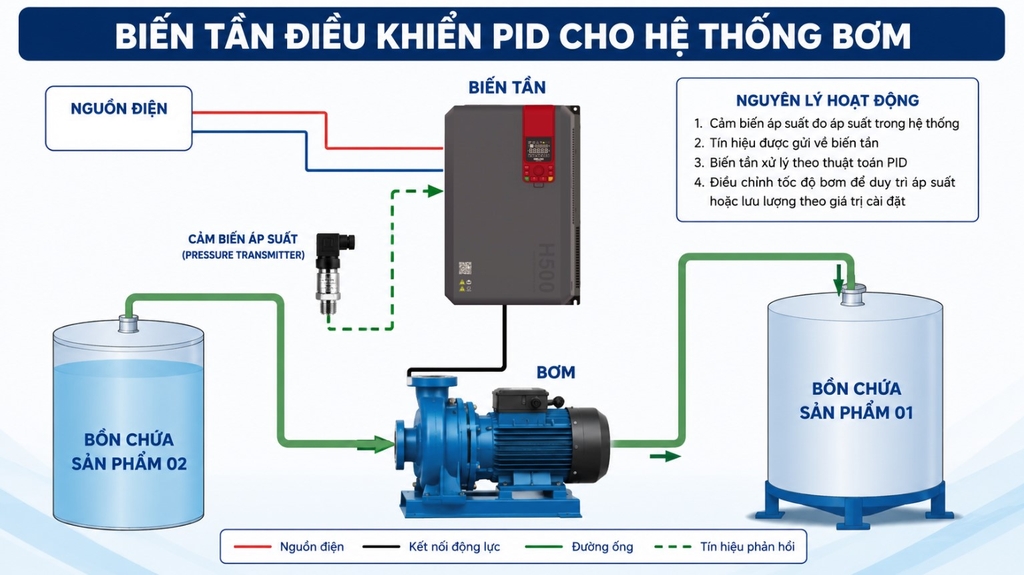

Nguyên Lý Hoạt Động Của Biến Tần Điều Khiển PID

Một hệ thống PID cơ bản gồm:

• Biến tần
• Động cơ điện
• Cảm biến áp suất, nhiệt độ hoặc lưu lượng
• Thiết bị tải

Quá trình hoạt động diễn ra như sau:

Bước 1: Người dùng cài đặt giá trị mong muốn (Setpoint).

Ví dụ: Áp suất cần duy trì là 4 Bar.

Bước 2: Cảm biến áp suất liên tục đo áp suất thực tế trong đường ống.

Ví dụ: Áp suất hiện tại chỉ còn 3.6 Bar.

Bước 3: Cảm biến gửi tín hiệu Analog (4–20mA hoặc 0–10V) về biến tần.

Bước 4: Bộ PID trong biến tần so sánh giá trị thực tế với giá trị cài đặt.

Bước 5: Nếu áp suất thấp hơn giá trị yêu cầu, biến tần sẽ tăng tần số đầu ra để động cơ quay nhanh hơn.

Bước 6: Khi áp suất đạt 4 Bar, biến tần giảm tốc độ điều chỉnh và giữ hệ thống ở trạng thái ổn định.

Quá trình này diễn ra liên tục với tốc độ rất nhanh, giúp hệ thống luôn phản ứng kịp thời trước sự thay đổi của tải.

Điều Khiển PID Mang Lại Những Lợi Ích Gì?

1. Tiết Kiệm Điện Năng

Đây là lợi ích lớn nhất khi sử dụng biến tần PID.

Thay vì động cơ luôn chạy 100% công suất, biến tần chỉ cấp đúng tốc độ cần thiết.

Đối với:

• Hệ thống bơm
• Quạt công nghiệp
• HVAC

Mức tiết kiệm điện thường đạt từ 20–60%, tùy theo tải và thời gian vận hành.

2. Giữ Áp Suất Luôn Ổn Định

Đối với hệ thống cấp nước, áp suất ổn định giúp:

• Không bị nước yếu.
• Không bị áp suất tăng đột ngột.
• Không gây búa nước.
• Giảm nguy cơ rò rỉ đường ống.

3. Khởi Động Mềm

Biến tần tăng tốc động cơ theo thời gian cài đặt thay vì cấp điện trực tiếp.

Lợi ích:

• Giảm dòng khởi động.
• Bảo vệ động cơ.
• Bảo vệ hộp số.
• Giảm sốc cơ khí.

4. Tăng Tuổi Thọ Thiết Bị

Khi tốc độ động cơ được điều chỉnh hợp lý:

• Vòng bi ít mài mòn.
• Phớt bơm bền hơn.
• Động cơ mát hơn.
• Thiết bị vận hành ổn định.

Điều này giúp giảm đáng kể chi phí bảo trì.

5. Điều Khiển Hoàn Toàn Tự Động

Người vận hành không cần liên tục:

• Đóng mở van.
• Khởi động bơm.
• Điều chỉnh tốc độ.

Hệ thống sẽ tự xử lý theo tín hiệu từ cảm biến.

So Sánh Điều Khiển ON/OFF Và Điều Khiển PID

Qua bảng trên có thể thấy điều khiển PID mang lại nhiều lợi ích hơn, đặc biệt trong các hệ thống hoạt động liên tục và yêu cầu độ chính xác cao.

Các Loại Tín Hiệu Phản Hồi Thường Sử Dụng

Để biến tần điều khiển PID hoạt động chính xác, cần có tín hiệu phản hồi từ cảm biến. Một số loại tín hiệu phổ biến gồm:

• 4–20mA: Chống nhiễu tốt, phù hợp môi trường công nghiệp.
• 0–10V: Dễ kết nối, thường dùng trong hệ thống nhỏ.
• 0–20mA: Ít phổ biến hơn nhưng vẫn được hỗ trợ trên một số thiết bị.

Các loại cảm biến thường sử dụng:

• Cảm biến áp suất.
• Cảm biến lưu lượng.
• Cảm biến mức nước.
• Cảm biến nhiệt độ (qua bộ chuyển đổi nếu cần).
• Cảm biến độ chân không.
• Cảm biến độ ẩm.

Ứng Dụng Của Biến Tần Điều Khiển PID

Biến tần PID được ứng dụng trong rất nhiều lĩnh vực:

• Hệ thống bơm cấp nước.
• Trạm bơm tăng áp.
• Bơm phòng cháy chữa cháy.
• Hệ thống HVAC.
• Quạt hút bụi.
• Quạt thông gió.
• Máy nén khí.
• Xử lý nước sạch.
• Xử lý nước thải.
• Dây chuyền sản xuất thực phẩm.
• Ngành nhựa.
• Ngành bao bì.
• Ngành xi măng.
• Ngành thép.
• Ngành dệt may.
• Hệ thống điều hòa trung tâm.

Hướng Dẫn Đấu Nối Cảm Biến Với Biến Tần Điều Khiển PID

Để chức năng PID hoạt động chính xác, biến tần cần nhận tín hiệu phản hồi từ cảm biến. Trong công nghiệp, loại tín hiệu được sử dụng phổ biến nhất là 4–20mA nhờ khả năng chống nhiễu tốt và truyền tín hiệu ổn định trên khoảng cách xa.

Một hệ thống điều khiển PID cơ bản gồm:

• Biến tần
• Động cơ
• Cảm biến áp suất/lưu lượng/mức nước
• Nguồn cấp cho cảm biến (thường 24VDC)

Sơ đồ nguyên lý

Nguồn 24VDC
│
▼
Cảm biến áp suất
│
▼
Ngõ vào Analog AI của biến tần
│
▼
Bộ điều khiển PID
│
▼
Điều chỉnh tần số đầu ra
│
▼
Động cơ

Sau khi đấu dây, cần kiểm tra:

• Cảm biến có đúng dải đo hay không.
• Tín hiệu Analog có ổn định.
• Giá trị hiển thị trên biến tần có đúng với áp suất thực tế.

Nếu tín hiệu sai hoặc đấu ngược cực, PID sẽ hoạt động không ổn định.

Những Lỗi Thường Gặp Khi Điều Khiển PID

1. Áp suất dao động liên tục

Nguyên nhân

• Giá trị P quá cao.
• Cảm biến đặt sai vị trí.
• Đường ống rung.

Cách khắc phục

• Giảm hệ số P.
• Kiểm tra vị trí lắp cảm biến.
• Gia cố đường ống.

2. Hệ thống phản ứng quá chậm

Nguyên nhân

• Giá trị P quá nhỏ.
• I quá thấp.

Giải pháp

• Tăng P.
• Điều chỉnh lại I.

3. Biến tần luôn chạy 50Hz

Nguyên nhân

• Không nhận tín hiệu cảm biến.
• Cảm biến hỏng.
• Đứt dây tín hiệu.

Giải pháp

• Kiểm tra AI.
• Đo dòng 4–20mA.
• Kiểm tra nguồn cấp cảm biến.

4. PID Không Điều Khiển Được

Nguyên nhân thường gặp:

• Chưa bật chế độ PID.
• Chưa chọn đúng nguồn phản hồi.
• Chưa cài Setpoint.
• Đấu sai cực Analog.

5. Động Cơ Chạy Liên Tục Nhưng Áp Suất Không Tăng

Có thể do:

• Bơm mòn cánh.
• Đường ống rò rỉ.
• Van một chiều hỏng.
• Công suất động cơ không đủ.

Lúc này cần kiểm tra cả hệ thống cơ khí, không chỉ tập trung vào biến tần.

Kinh Nghiệm Tinh Chỉnh PID Hiệu Quả

Để PID hoạt động ổn định, bạn nên:

• Tăng P từ từ đến khi hệ thống phản ứng nhanh nhưng chưa xuất hiện dao động.
• Điều chỉnh I để loại bỏ sai số còn lại.
• Chỉ sử dụng D khi hệ thống có quán tính lớn hoặc dao động mạnh.
• Sau mỗi lần thay đổi tham số, theo dõi hệ thống trong vài phút trước khi tiếp tục điều chỉnh.

Không nên thay đổi nhiều tham số cùng lúc vì sẽ khó xác định nguyên nhân khi hệ thống hoạt động không như mong muốn.

Ứng Dụng Thực Tế Của Biến Tần PID

Điều Khiển Bơm Tăng Áp Chung Cư

Biến tần tự động điều chỉnh tốc độ bơm theo lượng nước sử dụng.

Kết quả:

• Áp suất ổn định.
• Không cần bình tích áp lớn.
• Tiết kiệm điện.
• Giảm số lần khởi động bơm.

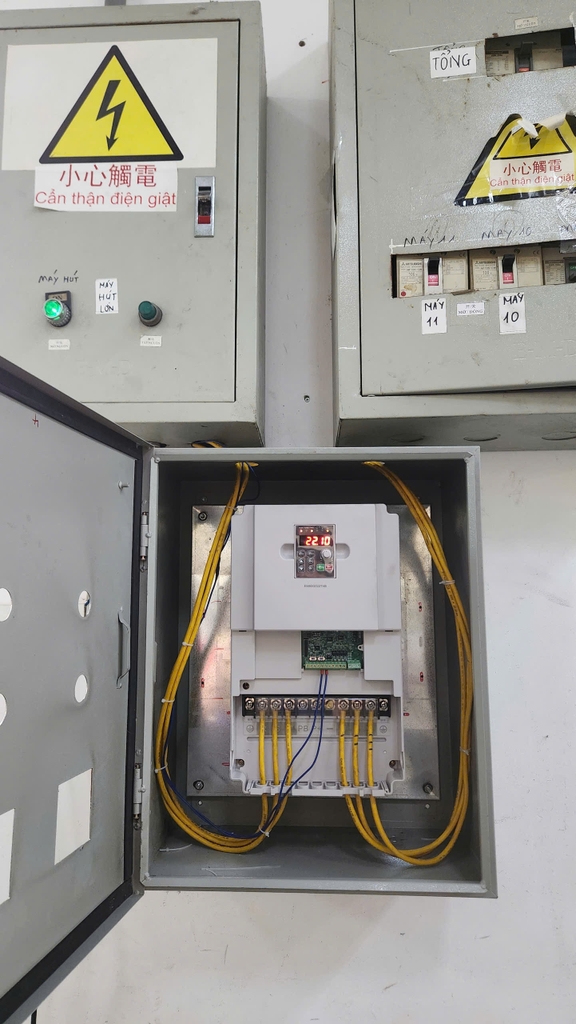

Điều Khiển Quạt Công Nghiệp

Trong nhà xưởng, quạt hút thường không cần chạy 100% công suất.

Biến tần PID điều chỉnh tốc độ theo:

• Nhiệt độ.
• Áp suất.
• Độ ẩm.

Nhờ đó giảm đáng kể chi phí điện năng.

Hệ Thống HVAC

PID được sử dụng để điều khiển:

• Quạt AHU.
• Quạt thông gió.
• Bơm nước lạnh.
• Cooling Tower.

Giúp hệ thống điều hòa hoạt động ổn định và tiết kiệm năng lượng.

Nhà Máy Xử Lý Nước

PID giúp duy trì:

• Mực nước.
• Áp suất.
• Lưu lượng.
• Bơm hóa chất.

Đảm bảo quy trình xử lý nước diễn ra liên tục và chính xác.

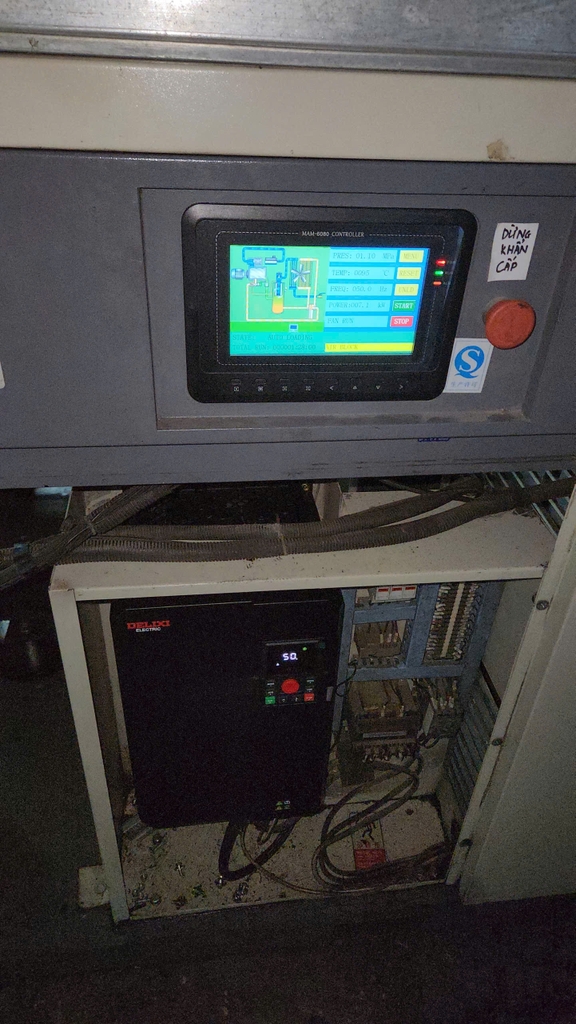

Máy Nén Khí

Biến tần PID điều chỉnh tốc độ máy nén theo áp suất bình chứa, tránh tình trạng máy chạy không tải kéo dài, từ đó giảm điện năng tiêu thụ và tăng tuổi thọ thiết bị.

Dự Án Thực Tế của Nihaco Automation

Nihaco Automation đã triển khai nhiều hệ thống điều khiển PID cho khách hàng trong các lĩnh vực cấp nước, sản xuất bao bì, nhựa, thực phẩm và cơ khí.

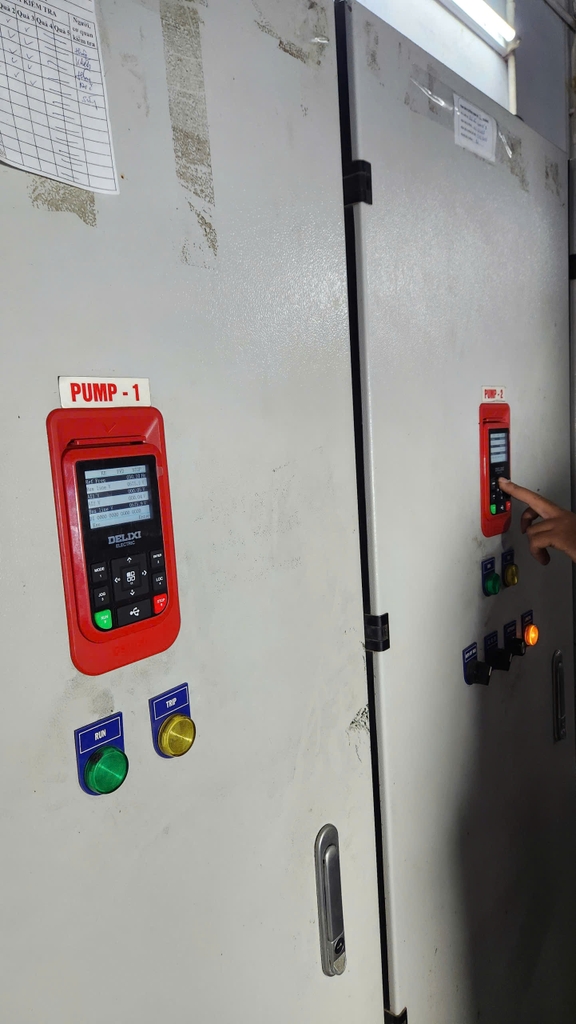

Lắp đặt biến tần điều khiển bơm nước dân golf - Hải Phòng

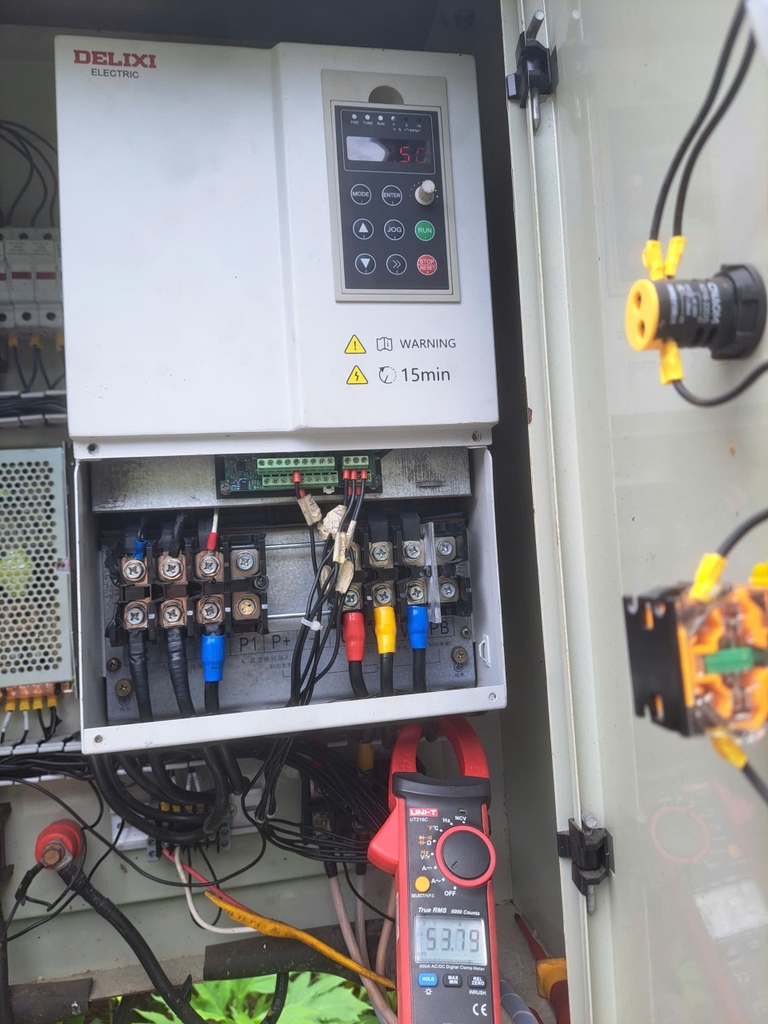

Biến tần điều khiển bơm nước khu công nghiệp VSIP

• Áp suất đường ống luôn duy trì ở mức cài đặt.
• Giảm khoảng 30% điện năng tiêu thụ so với phương pháp điều khiển truyền thống.
• Hạn chế hiện tượng búa nước khi khởi động và dừng bơm.
• Giảm số lần bảo trì do động cơ và bơm vận hành êm hơn.

Những kết quả này cho thấy việc đầu tư hệ thống điều khiển PID không chỉ giúp tiết kiệm chi phí điện mà còn nâng cao độ tin cậy của toàn bộ dây chuyền.

Lưu Ý Khi Lựa Chọn Biến Tần Điều Khiển PID

Khi lựa chọn biến tần, cần quan tâm đến:

• Công suất phù hợp với động cơ.
• Hỗ trợ điều khiển PID tích hợp.
• Có ngõ vào Analog 4–20mA hoặc 0–10V.
• Hỗ trợ truyền thông RS485/Modbus nếu cần kết nối PLC hoặc SCADA.
• Thương hiệu uy tín, dễ bảo trì và có linh kiện thay thế.

Các dòng biến tần như Delixi EM60, Delixi H300, Delixi E100, INVT, Delta, Mitsubishi, ABB và Siemens đều đáp ứng tốt các yêu cầu này.

Câu Hỏi Thường Gặp (FAQ)

Biến tần PID có cần PLC không?

Không. Hầu hết biến tần hiện nay đã tích hợp bộ điều khiển PID, chỉ cần kết nối cảm biến và cài đặt tham số. PLC chỉ cần thiết khi hệ thống có nhiều thiết bị hoặc yêu cầu điều khiển phức tạp.

PID có thể điều khiển những đại lượng nào?

PID có thể điều khiển áp suất, lưu lượng, nhiệt độ, mức nước, độ chân không, độ ẩm và nhiều thông số công nghệ khác.

PID có tiết kiệm điện không?

Có. Đối với hệ thống bơm và quạt, mức tiết kiệm điện thường dao động từ 20–60%, tùy thuộc vào chế độ vận hành và tải thực tế.

Có thể dùng một cảm biến cho nhiều biến tần không?

Trong một số trường hợp có thể, nhưng cần sử dụng bộ chia tín hiệu hoặc bộ chuyển đổi phù hợp để đảm bảo tín hiệu phản hồi chính xác.

Biến tần nào có sẵn chức năng PID?

Hầu hết các dòng biến tần hiện đại của Delixi, INVT, Delta, Mitsubishi, ABB, Siemens, Schneider và Fuji đều được tích hợp chức năng PID.

Biến tần điều khiển PID là giải pháp tối ưu giúp duy trì áp suất, lưu lượng, nhiệt độ và các thông số công nghệ một cách tự động, chính xác. Với khả năng điều chỉnh tốc độ động cơ theo tín hiệu phản hồi từ cảm biến, hệ thống không chỉ vận hành ổn định mà còn tiết kiệm điện năng, giảm chi phí bảo trì và nâng cao tuổi thọ thiết bị.

Đối với các doanh nghiệp đang vận hành hệ thống bơm nước, quạt công nghiệp, HVAC, máy nén khí hoặc dây chuyền sản xuất, việc đầu tư biến tần tích hợp PID là lựa chọn mang lại hiệu quả lâu dài cả về kỹ thuật lẫn kinh tế.
