Tủ điện biến tần điều khiển bơm cấp nước – Giải pháp tối ưu cho hệ thống cấp nước hiện đại

Trong bối cảnh nhu cầu sử dụng nước ngày càng tăng cao cả trong sinh hoạt và sản xuất, việc vận hành các trạm bơm nước theo phương thức truyền thống (khởi động trực tiếp bằng điện lưới) đã bộc lộ nhiều hạn chế. Các động cơ bơm thường chạy ở tốc độ cố định, dòng khởi động lớn, gây ra hiện tượng sốc áp lực trong đường ống, thất thoát nước sạch, giảm tuổi thọ thiết bị, đồng thời tiêu tốn rất nhiều điện năng.

Nhằm khắc phục những nhược điểm trên, Nihaco Automation thiết kế, thi công tủ điện biến tần Delixi CDI-E102 được ứng dụng như một giải pháp điều khiển thông minh – tiết kiệm điện năng – vận hành ổn định cho các hệ thống cấp nước sinh hoạt và công nghiệp.

Vấn đề của hệ thống bơm truyền thống

• Dòng khởi động lớn, ảnh hưởng đến lưới điện và nhanh chóng làm nóng động cơ.

• Áp lực nước thay đổi thất thường, gây nguy cơ nứt vỡ, rò rỉ đường ống.

• Động cơ chạy 100% công suất liên tục, lãng phí điện năng ngay cả khi nhu cầu sử dụng nước thấp.

• Giảm tuổi thọ hệ thống, tăng chi phí bảo trì và thay thế.

Giải pháp từ Nihaco và biến tần Delixi CDI-E102

Với công nghệ điều khiển hiện đại, Delixi CDI-E102 được thiết kế chuyên dụng cho các hệ thống bơm cấp nước. Biến tần nhận tín hiệu từ cảm biến áp suất, tự động điều chỉnh tốc độ động cơ bơm theo nhu cầu thực tế, nhờ đó duy trì áp lực nước ổn định, tiết kiệm điện năng và bảo vệ hệ thống.

👉 Giải pháp: 1 biến tần CDI-E102 + nhiều bơm chạy luân phiên bằng điện lưới

• Biến tần chính đảm nhận điều khiển PID, duy trì áp lực nước theo giá trị cài đặt.

• Khi nhu cầu tăng cao, biến tần tự động kích hoạt thêm các bơm phụ chạy trực tiếp điện lưới.

• Các bơm được phân chia thời gian hoạt động luân phiên, giúp cân bằng tuổi thọ và tránh quá tải cục bộ.

Tính năng và tiện ích nổi bật

• Điều khiển V/F và SVC, tích hợp sẵn chế độ Water Supply cho bơm nước.

• Tích hợp chức năng PID, kiểm soát áp suất đường ống chính xác, tự động tăng/giảm lưu lượng.

• Chức năng luân phiên bơm, giúp các bơm hoạt động đều, tăng tuổi thọ.

• Khởi động mềm – chống sốc áp, bảo vệ hệ thống ống dẫn.

• Tự động dừng/standby khi không có nhu cầu sử dụng nước, tiết kiệm điện năng.

• Tích hợp nhiều chức năng bảo vệ: quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, lệch pha, quá tải…

• Tủ điều khiển nhỏ gọn, không cần PLC, dễ dàng lắp đặt, chi phí đầu tư thấp.

Nguyên lý hoạt động của biến tần trong hệ thống bơm cấp nước sạch

Trong hệ thống bơm cấp nước sạch, biến tần giữ vai trò quan trọng trong việc điều khiển tốc độ động cơ bơm để duy trì áp lực nước ổn định, đáp ứng nhu cầu sử dụng nước thay đổi liên tục. Nguyên lý hoạt động có thể hiểu theo các bước sau:

1. Nhận tín hiệu áp suất

• Trên đường ống chính có gắn cảm biến áp suất.

• Cảm biến liên tục gửi tín hiệu áp suất thực tế về biến tần.

2. Xử lý và so sánh tín hiệu

• Biến tần được cài đặt một giá trị áp suất chuẩn (áp suất đặt).

• Biến tần so sánh áp suất thực tế với áp suất đặt, sau đó tính toán sự sai lệch.

3. Điều khiển tốc độ bơm bằng thuật toán PID

• Nếu áp suất thực thấp hơn áp suất đặt → biến tần tăng tần số, động cơ bơm chạy nhanh hơn, lưu lượng nước tăng.

• Nếu áp suất thực cao hơn áp suất đặt → biến tần giảm tần số, động cơ bơm chạy chậm lại, lưu lượng nước giảm.

• Nhờ thuật toán PID, áp suất nước trong hệ thống luôn được điều chỉnh mượt mà, chính xác và ổn định.

4. Điều phối nhiều bơm

Trong hệ thống nhiều bơm (ví dụ 3 bơm):

• Một bơm chính chạy bằng biến tần để điều chỉnh tốc độ.

• Các bơm phụ được khởi động trực tiếp qua điện lưới khi nhu cầu vượt công suất bơm chính.

• Khi nhu cầu giảm, biến tần sẽ dừng lần lượt các bơm phụ và giảm tốc bơm chính để tránh sốc áp.

• Các bơm được luân phiên vận hành, giúp cân bằng tuổi thọ và đảm bảo hệ thống luôn có bơm dự phòng.

5. Chế độ tiết kiệm năng lượng

• Khi nhu cầu nước thấp, bơm chính chạy ở tần số thấp hoặc dừng hẳn (chuyển sang chế độ stand-by).

• Khi áp suất tụt xuống dưới ngưỡng cài đặt, biến tần sẽ tự động kích hoạt lại bơm, đảm bảo cung cấp nước liên tục.

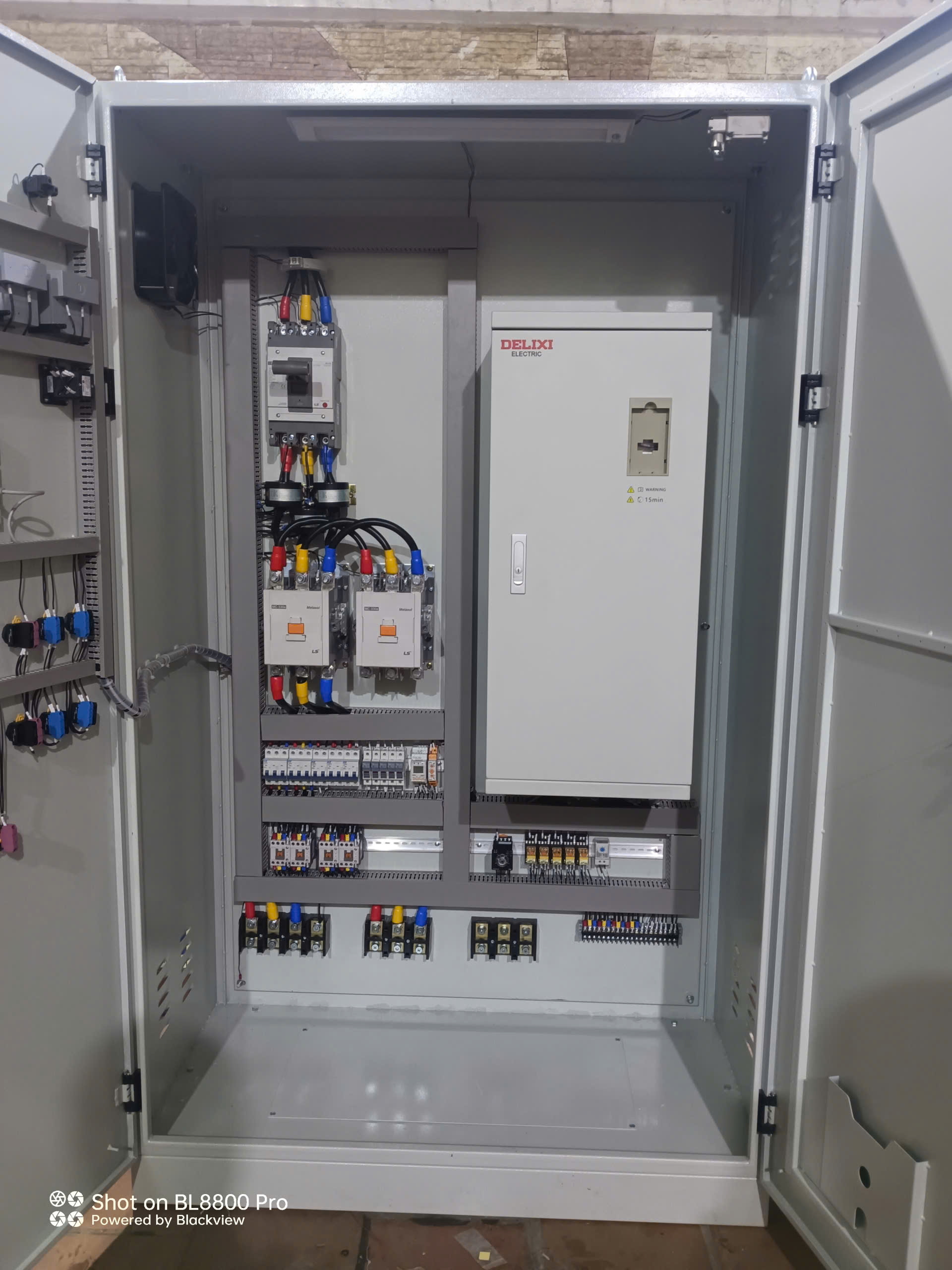

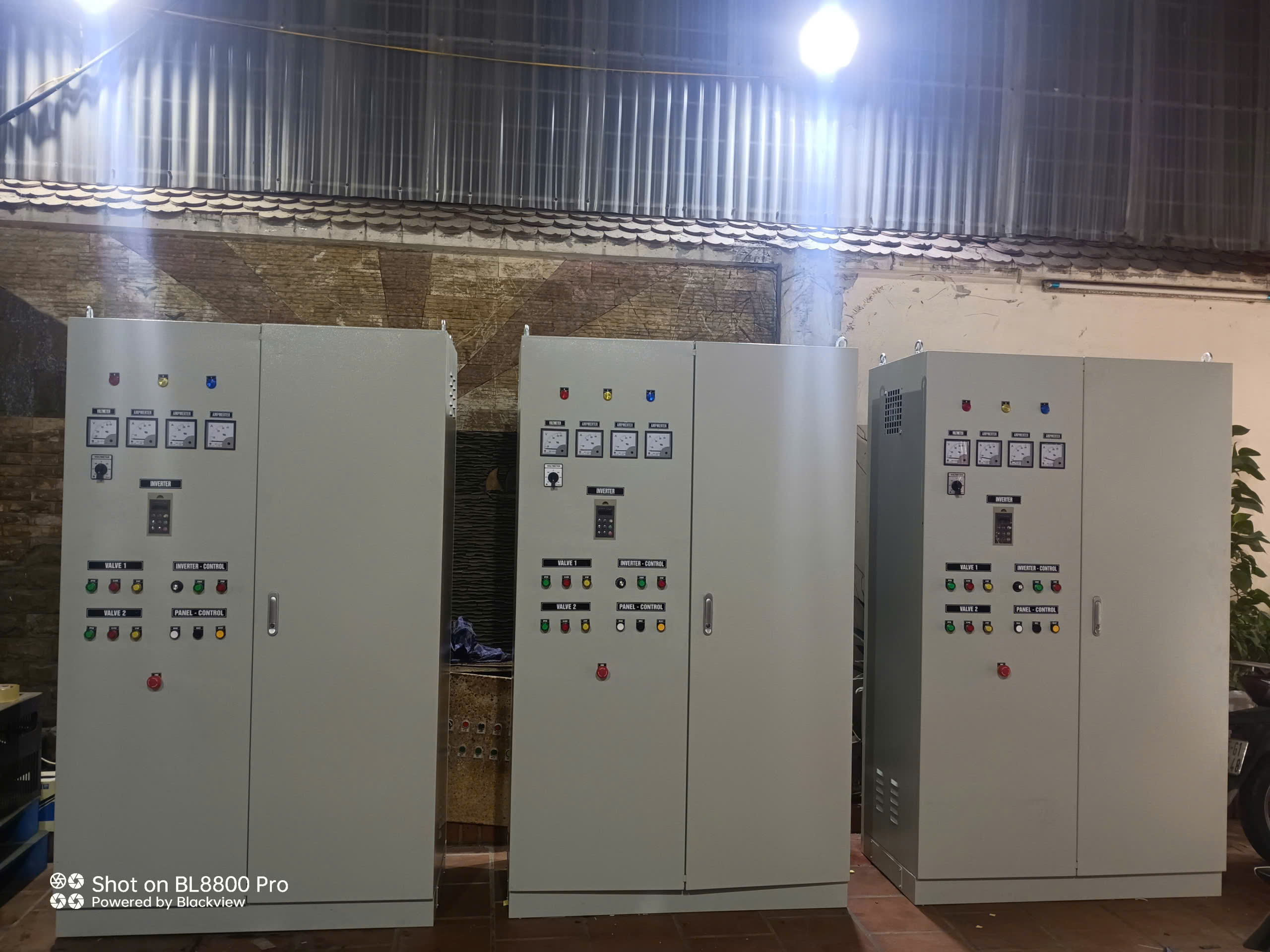

Ứng dụng thực tế cho hệ thống cấp nước sạch tại Hà Giang

Để có một hệ thống tủ điện vận hành ổn định – an toàn – bền bỉ, Nihaco Automation luôn thực hiện đầy đủ các bước từ khảo sát – tư vấn – thiết kế – lắp đặt theo quy trình chuẩn:

1. Khảo sát hiện trạng

• Kiểm tra hệ thống máy móc, dây chuyền sản xuất hoặc công trình thực tế.

• Ghi nhận tải trọng, môi trường lắp đặt, yêu cầu kỹ thuật.

2. Tư vấn giải pháp

• Đề xuất phương án tủ điện tối ưu: loại biến tần, contactor, MCCB, PLC...

• Lựa chọn thiết bị theo nhu cầu: tiết kiệm năng lượng – dễ vận hành – an toàn tuyệt đối.

3. Thiết kế bản vẽ & lập trình

• Thiết kế sơ đồ nguyên lý, bố trí thiết bị khoa học.

• Lập trình điều khiển (nếu có): PLC, HMI, biến tần.

4. Gia công & lắp ráp

• Sản xuất vỏ tủ, gia công cơ khí.

• Lắp đặt linh kiện, đi dây gọn gàng, đảm bảo tiêu chuẩn kỹ thuật.

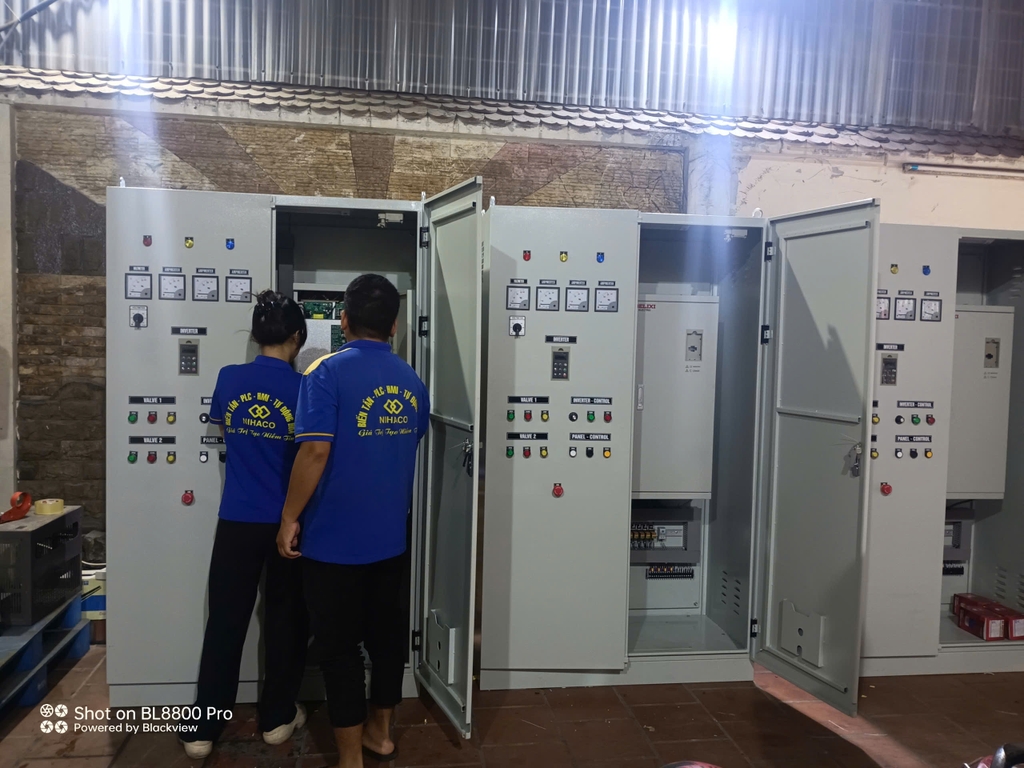

5. Kiểm tra & chạy thử

• Kiểm tra điện áp, dòng điện, bảo vệ an toàn.

• Chạy thử tại xưởng và bàn giao cho khách hàng.

6. Lắp đặt & bàn giao

• Lắp đặt trực tiếp tại công trình.

• Đào tạo hướng dẫn vận hành, bàn giao tài liệu kỹ thuật.

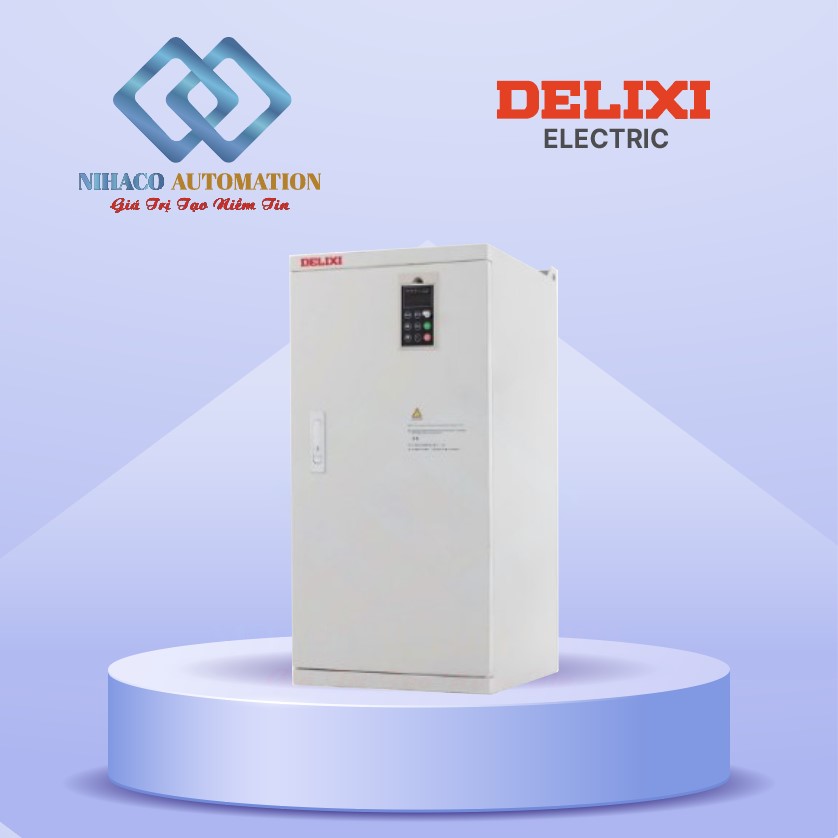

Biến tần được sử dụng trong hệ thống bơm thực tế: Biến tần Delixi E102

Biến tần Delixi CDI-E102G110/P132T4

Công suất: 110/132 Kw

Điện áp đầu vào: 3 pha 380

Điện áp đầu ra: 3 pha 380V

Thời gian bảo hành: 24 tháng

Thương hiệu: Delixi

Mã sản phẩm: CDI-E102G110/P132T4

Giải pháp biến tần Delixi CDI-E102 cho hệ thống cấp nước đã được áp dụng thành công tại nhiều mô hình:

• Trạm cấp nước sinh hoạt đô thị và khu công nghiệp.

• Hệ thống cấp nước cao tầng (chung cư, khách sạn, trung tâm thương mại).

• Hệ thống tưới tiêu nông nghiệp, vòi phun cảnh quan.

• Hệ thống điều áp trong nhà máy sản xuất và xử lý nước thải.

Với cấu hình đơn giản, vận hành ổn định và chi phí đầu tư hợp lý, biến tần Delixi CDI-E102 là lựa chọn hoàn hảo cho các hệ thống cấp nước cần sự tin cậy, tiết kiệm điện năng và bảo vệ thiết bị. Đây là giải pháp đã được kiểm chứng, mang lại hiệu quả rõ rệt về kinh tế và kỹ thuật cho nhiều công trình thực tế.
