Tủ Điện Điều Khiển Trạm Bơm Thoát Nước – Giải Pháp Cho Hệ Thống Thoát Nước

Trong các hệ thống thoát nước đô thị, khu công nghiệp, nhà máy sản xuất và các công trình hạ tầng kỹ thuật, trạm bơm thoát nước đóng vai trò quan trọng trong việc thu gom, vận chuyển và xử lý nước mưa hoặc nước thải. Để các máy bơm hoạt động ổn định, an toàn và tiết kiệm điện năng, việc đầu tư một hệ thống tủ điện điều khiển trạm bơm thoát nước chuyên nghiệp là yếu tố không thể thiếu.

Hiện nay, cùng với sự phát triển của công nghệ tự động hóa, các tủ điện điều khiển trạm bơm không chỉ thực hiện chức năng đóng cắt đơn thuần mà còn tích hợp PLC, biến tần, HMI và SCADA nhằm nâng cao hiệu quả vận hành, giảm nhân công và hạn chế tối đa các sự cố ngoài ý muốn.

Tủ Điện Điều Khiển Trạm Bơm Thoát Nước Là Gì?

Tủ điện điều khiển trạm bơm thoát nước là hệ thống điều khiển trung tâm có nhiệm vụ quản lý hoạt động của các máy bơm trong trạm bơm nước mưa, nước thải hoặc nước ngầm.

Tủ điện tiếp nhận tín hiệu từ phao báo mức, cảm biến mực nước hoặc các thiết bị đo lường khác để tự động điều khiển máy bơm hoạt động theo chương trình đã được cài đặt.

Ngoài chức năng điều khiển, tủ điện còn thực hiện nhiệm vụ bảo vệ hệ thống trước các sự cố như quá tải, mất pha, ngắn mạch, quá dòng hoặc lỗi cảm biến nhằm đảm bảo trạm bơm vận hành liên tục và an toàn.

Vai Trò Của Tủ Điện Trong Hệ Thống Trạm Bơm

Nhiều đơn vị đầu tư máy bơm công suất lớn nhưng lại chưa chú trọng đúng mức đến hệ thống điều khiển. Trên thực tế, phần lớn các sự cố tại trạm bơm xuất phát từ việc thiết kế tủ điện chưa phù hợp hoặc sử dụng thiết bị chất lượng thấp.

Một hệ thống tủ điện được thiết kế đúng kỹ thuật sẽ mang lại nhiều lợi ích:

• • Tự động hóa hoàn toàn quá trình vận hành.
  • Giảm nhân công trực vận hành.
  • Luân phiên bơm tự động.
  • Giảm hao mòn động cơ.
  • Tăng tuổi thọ máy bơm.
  • Tiết kiệm điện năng.
  • Hạn chế tình trạng ngập úng do bơm không hoạt động.
  • Dễ dàng giám sát và điều khiển từ xa.

Đặc biệt đối với các trạm bơm chống ngập, độ tin cậy của hệ thống điều khiển có ý nghĩa quyết định đến khả năng xử lý nước trong các thời điểm mưa lớn hoặc triều cường.

Cấu Tạo Của Tủ Điện Điều Khiển Trạm Bơm Thoát Nước

Một tủ điện điều khiển hiện đại thường bao gồm các nhóm thiết bị chính sau:

Các Phương Pháp Điều Khiển Trạm Bơm Phổ Biến

Điều Khiển Bằng Phao Báo Mức

Đây là giải pháp đơn giản và được sử dụng phổ biến trong các hệ thống nhỏ.

Khi mực nước dâng đến ngưỡng cài đặt, phao sẽ gửi tín hiệu để khởi động bơm. Khi nước giảm xuống mức thấp, bơm sẽ tự động dừng.

Ưu điểm:

• Chi phí đầu tư thấp.
• Dễ lắp đặt.

Nhược điểm:

• Độ chính xác không cao.
• Dễ bị kẹt trong môi trường nước thải.

Điều Khiển Bằng Cảm Biến Siêu Âm

Đây là giải pháp được sử dụng nhiều trong các trạm bơm hiện đại.

Ưu điểm:

• Độ chính xác cao.
• Không tiếp xúc trực tiếp với nước.
• Dễ dàng tích hợp với PLC và SCADA.

Điều Khiển Theo Áp Suất

Thường áp dụng cho các trạm bơm tăng áp hoặc hệ thống cấp nước.

Biến tần sẽ tự động điều chỉnh tốc độ động cơ nhằm duy trì áp suất ổn định trong đường ống.

Kinh Nghiệm Thực Tế Khi Thiết Kế Tủ Điện Trạm Bơm

Qua nhiều năm triển khai các dự án thực tế, Nihaco Automation nhận thấy có một số yếu tố quan trọng quyết định độ ổn định của hệ thống.

Lựa Chọn Thiết Bị Chất Lượng

Nhiều dự án sử dụng thiết bị giá rẻ nhằm giảm chi phí đầu tư ban đầu.

Tuy nhiên điều này thường dẫn đến:

• • Contactor nhanh hỏng.
  • MCCB hoạt động không ổn định.
  • Relay nhiệt sai lệch thông số.
  • PLC thường xuyên bị treo.

Chi phí sửa chữa sau này thường cao hơn rất nhiều so với khoản tiết kiệm ban đầu.

Luôn Thiết Kế Bơm Dự Phòng

Đối với các trạm bơm quan trọng nên áp dụng cấu hình N+1.

Ví dụ hệ thống cần hai bơm vận hành thì nên bố trí ba bơm, trong đó một bơm dự phòng.

Khi một bơm gặp sự cố, hệ thống vẫn duy trì khả năng hoạt động mà không làm gián đoạn quá trình thoát nước.

Tách Riêng Nguồn Điều Khiển Và Nguồn Động Lực

Đây là nguyên tắc rất quan trọng trong thiết kế tủ điện công nghiệp.

Việc tách nguồn giúp:

• Giảm nhiễu tín hiệu.
• Tăng độ ổn định cho PLC.
• Hạn chế lỗi cảm biến.
• Dễ bảo trì và sửa chữa.

Bổ Sung Hệ Thống Chống Ẩm

Các trạm bơm thường làm việc trong môi trường độ ẩm cao.

Do đó nên trang bị:

• Điện trở sấy chống ngưng tụ.
• Quạt thông gió.
• Cảm biến nhiệt độ tủ điện.

Giải pháp này giúp hạn chế hiện tượng chập cháy và oxy hóa thiết bị.

Một Số Dự Án Tủ Điện Điều Khiển Trạm Bơm Thực Tế

Nihaco Automation đã tham gia thiết kế và lắp đặt nhiều hệ thống điều khiển trạm bơm cho các nhà máy, khu công nghiệp và công trình hạ tầng kỹ thuật.

Thi công Tủ điện điều khiển Trạm Bơm Thoát Nước Vĩnh Niệm Hải Phòng

Hệ thống gồm ba bơm chìm công suất 55kW hoạt động luân phiên tự động.

Tủ điện sử dụng Biến Tần - PLC kết hợp HMI giám sát tại chỗ.

Các chức năng chính:

• • Điều khiển theo mực nước.
  • Luân phiên bơm tự động.
  • Bơm dự phòng tự động thay thế khi có sự cố.
  • Cảnh báo quá tải, mất pha và lỗi cảm biến.
  • Lưu lịch sử vận hành.

Sau khi đưa vào sử dụng, hệ thống hoạt động ổn định và giảm đáng kể thời gian kiểm tra thủ công.

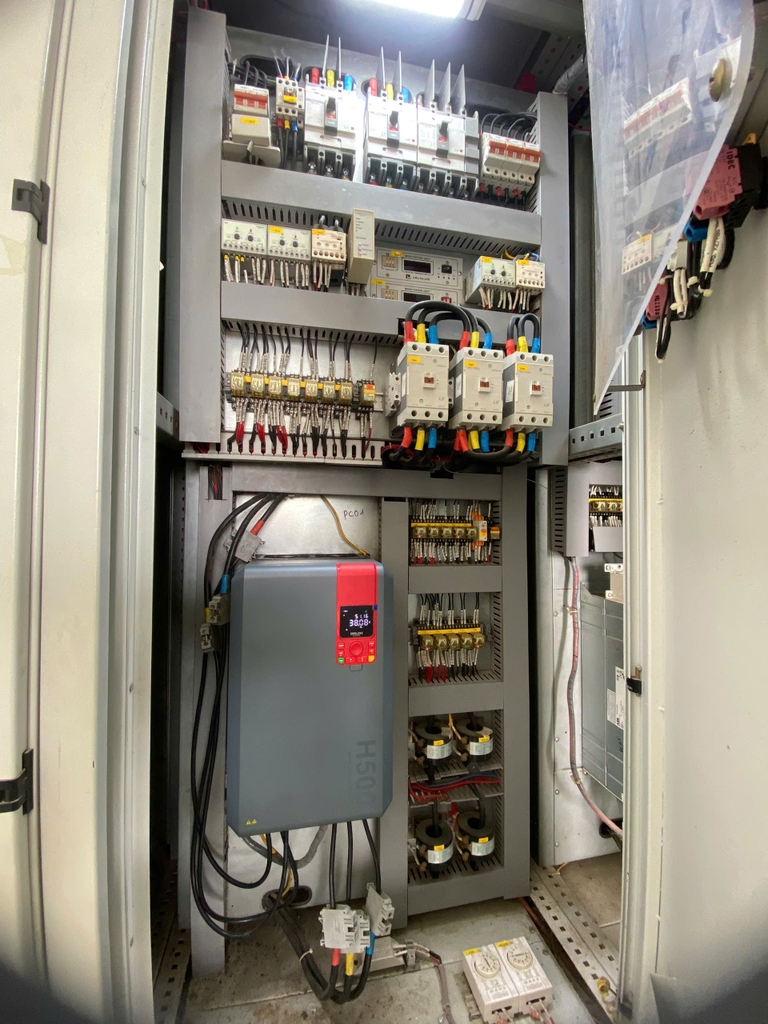

Tủ điện điều khiển trạm bơm thoát nước lắp đặt thực tế tại nhà máy

Lắp đặt Tủ điều khiển Trạm Bơm Thoát nước tại Hải Phòng

Hệ thống gồm bơm hoạt động luân phiên tự động.

Tủ điện sử dụng PLC kết hợp HMI giám sát tại chỗ.

Các chức năng chính:

• • Điều khiển theo mực nước.
  • Luân phiên bơm tự động.
  • Bơm dự phòng tự động thay thế khi có sự cố.
  • Cảnh báo quá tải, mất pha và lỗi cảm biến.
  • Lưu lịch sử vận hành.

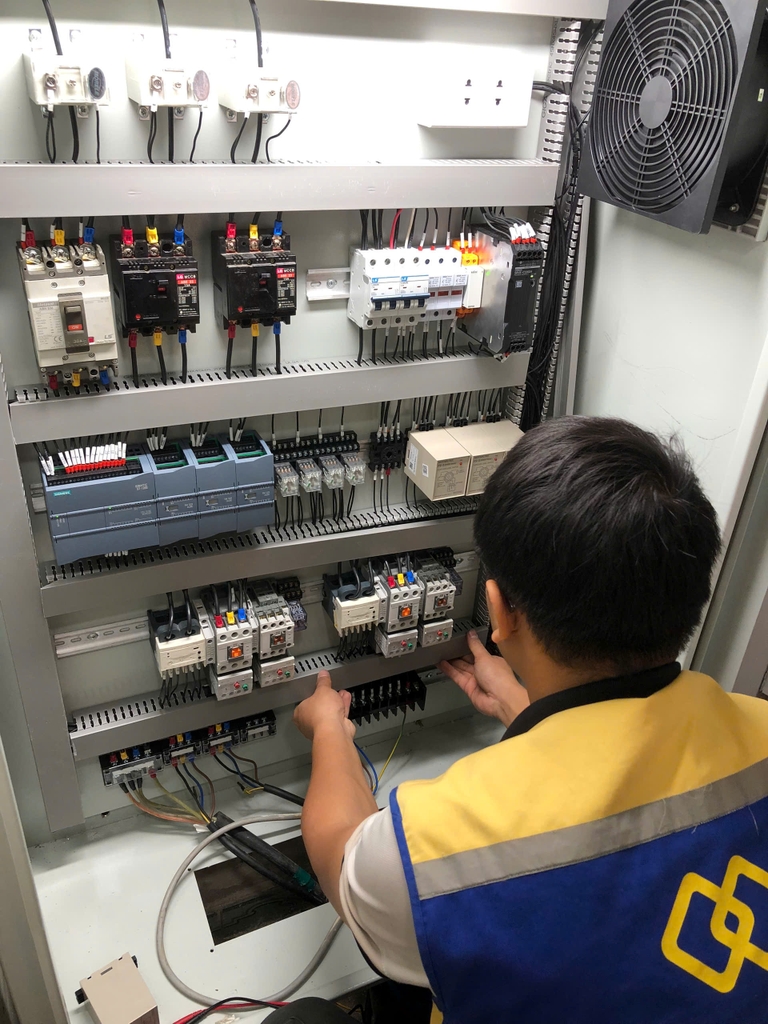

Lắp đặt tủ điện điều khiển trạm bơm thoát nước tại Hải Phòng

Các Lỗi Thường Gặp Tại Trạm Bơm Thoát Nước

Giải Pháp Tiết Kiệm Điện Cho Trạm Bơm

Điện năng là chi phí vận hành lớn nhất của hầu hết các trạm bơm.

Một số giải pháp hiệu quả bao gồm:

• • Sử dụng biến tần điều khiển tốc độ.
  • Luân phiên bơm tự động.
  • Lựa chọn máy bơm đúng công suất.
  • Giám sát điện năng tiêu thụ.
  • Tối ưu chế độ vận hành theo lưu lượng thực tế.

Những giải pháp này giúp giảm đáng kể chi phí vận hành và nâng cao tuổi thọ thiết bị.

Thiết Kế Tủ Điện Điều Khiển Trạm Bơm Tại Hải Phòng, Ninh Bình, Thanh Hóa

Nihaco Automation chuyên thiết kế và lắp đặt tủ điện điều khiển trạm bơm thoát nước tại Hải Phòng, Ninh Bình, Thanh Hóa và các tỉnh lân cận.

Chúng tôi cung cấp:

• • Tủ điện điều khiển bơm nước thải.
  • Tủ điện trạm bơm cấp nước.
  • Tủ điện chống ngập.
  • Tủ điện PLC, HMI, SCADA.
  • Tủ điện biến tần tiết kiệm điện.
  • Hệ thống giám sát từ xa qua Internet.

Mỗi dự án đều được khảo sát thực tế nhằm đưa ra giải pháp phù hợp với yêu cầu vận hành và ngân sách đầu tư của khách hàng.

Câu Hỏi Thường Gặp

Tủ điện điều khiển trạm bơm có cần PLC không?

Không bắt buộc. Tuy nhiên đối với các hệ thống từ hai bơm trở lên hoặc cần giám sát từ xa, PLC là lựa chọn tối ưu.

Có nên sử dụng biến tần cho trạm bơm?

Có. Biến tần giúp giảm dòng khởi động, tiết kiệm điện và tăng tuổi thọ thiết bị.

Bao lâu nên bảo trì tủ điện một lần?

Thông thường nên kiểm tra và bảo trì định kỳ từ 6 đến 12 tháng một lần.

Có thể giám sát trạm bơm bằng điện thoại không?

Hoàn toàn có thể. Hệ thống PLC kết hợp SCADA hoặc Gateway 4G cho phép giám sát và nhận cảnh báo từ xa.

Tuổi thọ của tủ điện trạm bơm là bao lâu?

Nếu sử dụng thiết bị chính hãng và được bảo trì đúng cách, tuổi thọ trung bình có thể đạt từ 10 đến 15 năm.
