Tủ Điện Điều Khiển Cầu Trục – Giải Pháp An Toàn, Chống Rung Lắc, Tiết Kiệm Điện

Tủ Điện Điều Khiển Cầu Trục Là Gì?

Tủ điện điều khiển cầu trục là trung tâm điều khiển toàn bộ hoạt động của hệ thống cầu trục trong nhà xưởng, bao gồm:

Nâng hạ hàng hóa
Di chuyển xe con
Di chuyển dầm chính
Điều khiển tốc độ động cơ
Bảo vệ an toàn toàn hệ thống

Trong các nhà máy hiện đại tại Hải Phòng, Ninh Bình, Thanh Hóa, Nam Định, hệ thống này thường được tích hợp biến tần + PLC + điều khiển từ xa, giúp vận hành chính xác và giảm rủi ro tối đa.

Vì Sao Nên Nâng Cấp Tủ Điện Cầu Trục?

Thực tế tại nhiều nhà xưởng đang sử dụng hệ thống contactor cũ thường gặp:

⚠ Hàng hóa bị lắc mạnh khi nâng hạ

⚠ Dòng khởi động lớn gây sụt áp toàn nhà máy

⚠ Phanh đóng mở giật, gây sốc cơ khí

⚠ Cáp thép nhanh hỏng

⚠ Motor nóng và nhanh xuống cấp

⚠ Khó điều khiển chính xác khi đặt tải

👉 Đây là lý do nên chuyển sang tủ điện cầu trục dùng biến tần + PLC cho cầu trục

Cấu Tạo Tủ Điện Điều Khiển Cầu Trục

1. Biến Tần Điều Khiển Nâng Hạ (Core quan trọng nhất)

Biến tần giúp:

- Điều chỉnh tốc độ vô cấp
- Khởi động mềm – dừng mềm
- Chống rung lắc tải (anti-sway cơ bản)
- Giảm sốc cơ khí
- Tăng độ chính xác khi đặt hàng

📌 Thường dùng: Biến tần Delixi H300, Biến tần Delixi H500, Biến tần Delixi E102

2. PLC Điều Khiển Trung Tâm

PLC đảm nhiệm:

- Logic liên động an toàn
- Điều khiển nhiều chế độ nâng hạ
- Giám sát lỗi hệ thống
- Kết nối remote / HMI

👉 PLC giúp hệ thống “thông minh hóa” thay vì điều khiển thủ công

3. Thiết Bị Bảo Vệ

- MCCB tổng
- Relay nhiệt
- Relay chống mất pha
- Bảo vệ quá dòng – quá áp
- Chống sét lan truyền

Nguyên Lý Hoạt Động Thực Tế tủ điều khiển cầu trục

Quy trình vận hành:

1. Người vận hành bấm remote
2. PLC nhận tín hiệu và kiểm tra an toàn
3. Biến tần điều khiển tăng tốc mềm
4. Motor chạy ổn định theo tốc độ cài đặt
5. Khi dừng → giảm tốc + phanh điện từ đóng êm
6. Hệ thống tự giám sát lỗi liên tục

👉 Kết quả: không giật – không rung – không sốc tải

Dự ánh thực tế thi công, lắp đặt tủ điều khiển cầu trục

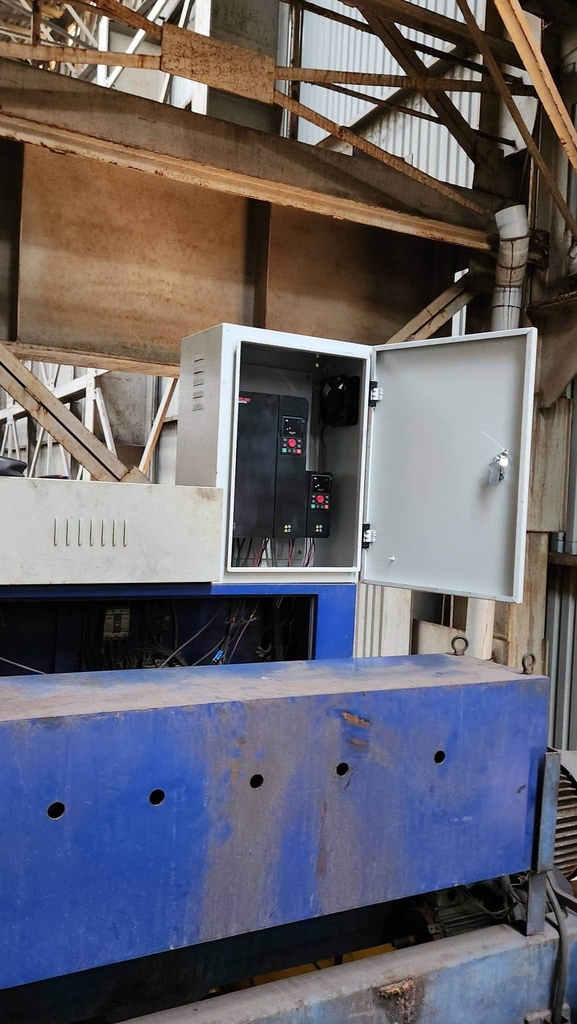

Lắp đặt tủ biến tần cầu trục tại nhà máy Sông Cấm – Hải Phòng

- Cầu trục dầm đôi
- Hệ cũ dùng contactor → rung mạnh khi nâng tải thép
- Giải pháp: nâng cấp sang biến tần Delixi H300

✔ Kết quả:

- Giảm 80% rung lắc tải
- Giảm 25% điện năng
- Nâng hạ chính xác hơn khi lắp kết cấu

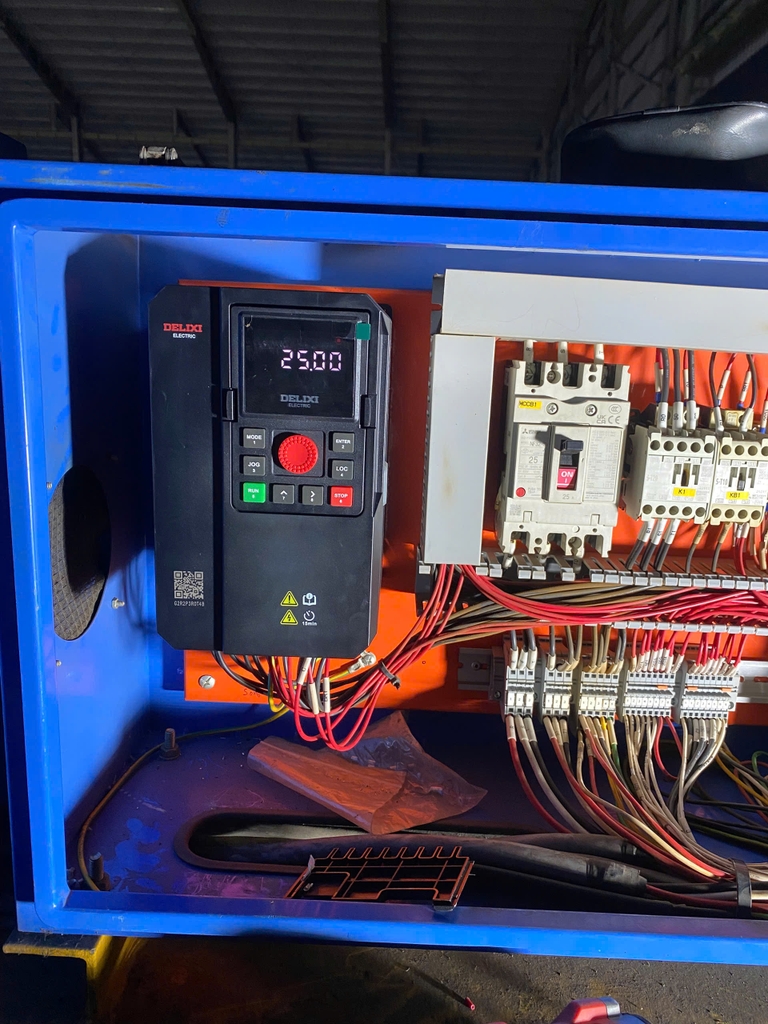

Thi công tủ điện cẩu trục tại Xưởng Gỗ – Ninh Bình

Cầu trục 5 tấn
Lỗi phanh gây giật khi dừng

✔ Giải pháp:

Lắp đặt, Cài đặt lại biến tần
Đồng bộ phanh điện từ

✔ Kết quả: Vận hành êm hoàn toàn. Giảm hỏng cáp và tang cuốn

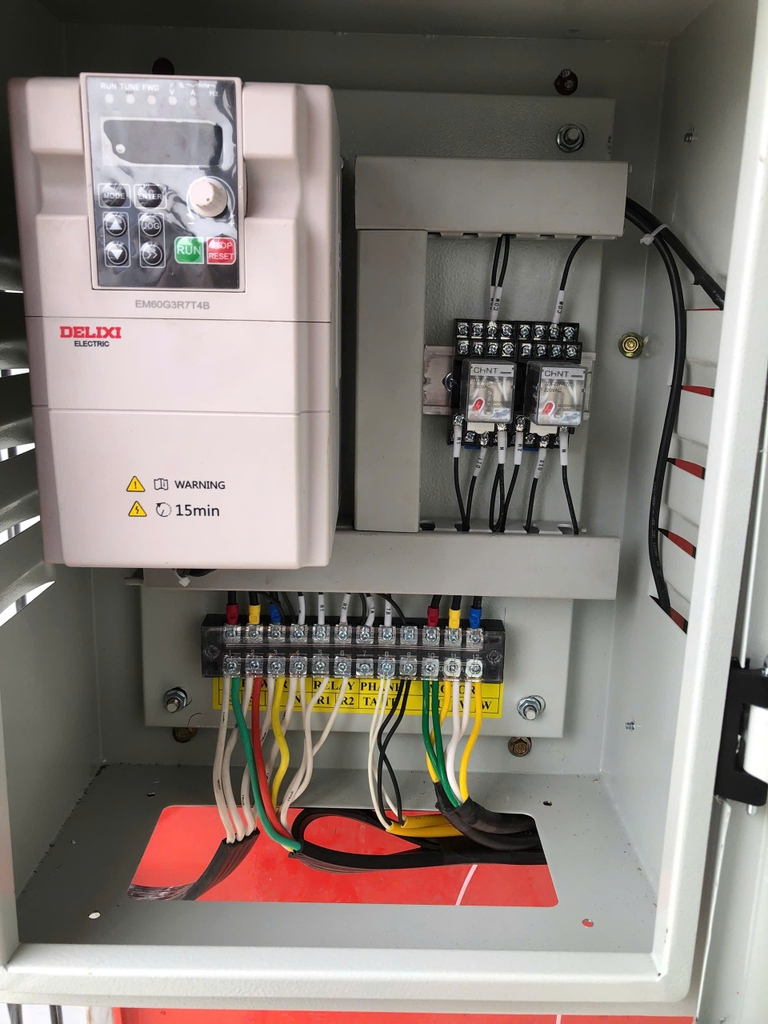

Tủ biến tần cẩu trục nhà xưởng – Thanh Hóa

Cầu trục dầm đơn 3 tấn

✔ Nâng cấp:

Thêm biến tần Delixi
Điều khiển remote không dây

✔ Kết quả: Tăng tốc độ xử lý hàng 30%

Lợi Ích Khi Sử Dụng Tủ Điện Cầu Trục Dùng Biến Tần

✔ Giảm rung lắc hàng hóa

Hạn chế dao động khi nâng hạ tải nặng.

✔ Tiết kiệm điện 15–35%

Tùy theo tần suất vận hành.

✔ Tăng tuổi thọ thiết bị

Giảm sốc cơ khí lên:

Motor
Hộp số
Cáp thép
Bánh xe

✔ An toàn vận hành cao hơn

Giảm nguy cơ rơi tải, mất kiểm soát.

Các Lỗi Thường Gặp ở Cẩu Trục Và Cách Xử Lý

Lỗi thường gặp	Hiện tượng	Nguyên nhân	Hướng xử lý
⚠️ OC (Over Current)	Biến tần báo quá dòng, dừng hoạt động	• Kẹt cơ khí• Tải quá nặng• Thời gian tăng tốc quá ngắn	• Kiểm tra cơ cấu truyền động• Giảm tải hoặc tăng công suất biến tần• Tăng thời gian tăng tốc (Ramp Up)
⚠️ Cầu trục rung mạnh	Rung giật khi khởi động hoặc dừng	• Cài đặt biến tần chưa phù hợp• Không cài giảm tốc (Ramp Down)• Phanh hoạt động không đồng bộ	• Tối ưu thông số biến tần• Cài đặt thời gian giảm tốc phù hợp• Kiểm tra hệ thống phanh
⚠️ Motor nóng nhanh	Động cơ quá nhiệt, giảm tuổi thọ	• Quá tải kéo dài• Mất pha hoặc lệch pha nguồn• Thông gió kém	• Kiểm tra dòng tải thực tế• Kiểm tra nguồn cấp và đấu nối• Vệ sinh quạt làm mát
⚠️ Phanh không nhả	Động cơ không quay dù có lệnh chạy	• Mất nguồn điều khiển phanh• Relay điều khiển hỏng• Cuộn hút phanh bị lỗi	• Kiểm tra nguồn cấp phanh• Thay relay điều khiển• Kiểm tra và sửa chữa bộ phanh
⚠️ OV (Over Voltage)	Biến tần báo quá áp khi dừng máy	• Giảm tốc quá nhanh• Quán tính tải lớn	• Tăng thời gian giảm tốc• Lắp điện trở xả
⚠️ OH (Over Heat)	Biến tần báo quá nhiệt	• Quạt làm mát hỏng• Bụi bẩn bám nhiều• Nhiệt độ môi trường cao	• Vệ sinh biến tần• Thay quạt làm mát• Cải thiện thông gió tủ điện
⚠️ Mất tín hiệu điều khiển	Biến tần không nhận lệnh chạy	• Đứt dây tín hiệu• PLC hoặc relay lỗi• Cài đặt đầu vào sai	• Kiểm tra dây tín hiệu• Kiểm tra PLC và relay• Kiểm tra lại tham số điều khiển
