TỦ ĐIỆN ĐIỀU KHIỂN QUẠT GIÓ CÔNG NGHIỆP – Thi công, cài đặt, vận hành

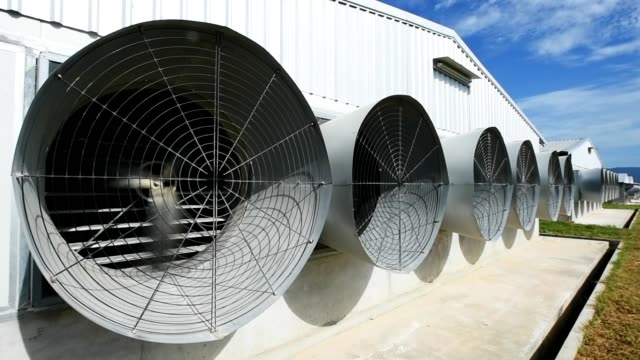

Trong các nhà máy, nhà xưởng và hệ thống sản xuất công nghiệp, quạt gió đóng vai trò quan trọng trong việc thông gió, hút bụi, hút khí nóng, cấp khí tươi, làm mát và xử lý môi trường. Với những hệ thống quạt có công suất lớn hoặc cần vận hành liên tục, việc sử dụng tủ điện điều khiển phù hợp giúp hệ thống hoạt động an toàn, ổn định và dễ dàng kiểm soát.

Tủ điện điều khiển quạt gió công nghiệp có thể được thiết kế theo nhiều phương án khác nhau như khởi động trực tiếp, sao – tam giác, khởi động mềm hoặc sử dụng biến tần. Với các hệ thống yêu cầu tự động hóa cao, tủ có thể tích hợp thêm PLC, HMI, cảm biến và hệ thống điều khiển từ xa.

Nihaco Automation nhận thiết kế, gia công, lắp đặt và cải tạo tủ điện điều khiển quạt công nghiệp theo công suất động cơ và yêu cầu thực tế của từng nhà máy.

1. Tủ điện điều khiển quạt gió công nghiệp là gì? Vì sao cần sử dụng?

Tủ điện điều khiển quạt gió công nghiệp là hệ thống thiết bị điện được thiết kế nhằm thực hiện các chức năng đóng cắt, bảo vệ, điều khiển và giám sát động cơ quạt.

Tùy theo công suất động cơ và yêu cầu vận hành, tủ điện có thể được thiết kế đơn giản chỉ với thiết bị đóng cắt và bảo vệ hoặc tích hợp nhiều thiết bị tự động hóa như biến tần, PLC, HMI, cảm biến áp suất, cảm biến nhiệt độ, cảm biến lưu lượng...

Vì sao quạt công nghiệp cần tủ điều khiển riêng?

Quạt công nghiệp thường có công suất từ vài kW đến hàng trăm kW, nhiều hệ thống phải hoạt động trong thời gian dài. Nếu lựa chọn phương án điều khiển không phù hợp có thể gây ra dòng khởi động lớn, ảnh hưởng đến động cơ, hệ thống cơ khí và chất lượng vận hành.

Một tủ điện được thiết kế đúng giúp:

- Đóng cắt nguồn điện an toàn.
- Bảo vệ động cơ khi quá tải, ngắn mạch, mất pha.
- Điều khiển Start/Stop thuận tiện.
- Hạn chế ảnh hưởng khi động cơ khởi động.
- Điều chỉnh tốc độ quạt khi sử dụng biến tần.
- Điều chỉnh lưu lượng gió theo nhu cầu.
- Tích hợp cảm biến để tự động điều khiển.
- Giám sát trạng thái hoạt động của quạt.
- Dễ dàng kiểm tra, bảo trì và xử lý sự cố.
- Có thể kết nối với hệ thống PLC/HMI hoặc hệ thống điều khiển trung tâm.

Đối với hệ thống quạt chỉ cần chạy cố định, có thể sử dụng phương án điều khiển đơn giản. Trong khi đó, với hệ thống cần thay đổi lưu lượng hoặc áp suất, tủ biến tần điều khiển quạt thường là lựa chọn linh hoạt hơn.

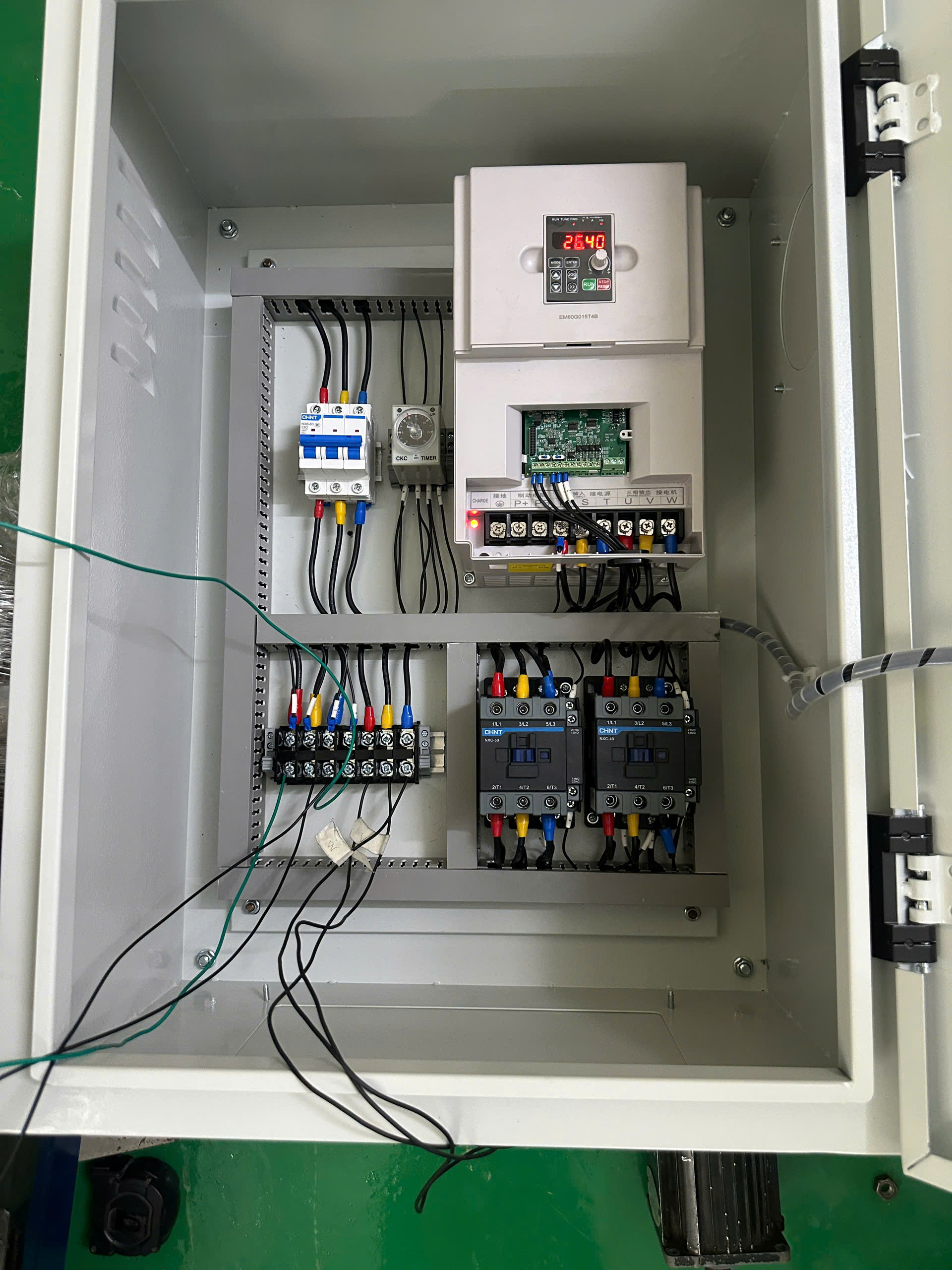

2. Cấu tạo tủ điện điều khiển quạt công nghiệp

Cấu hình tủ điện sẽ được lựa chọn tùy theo công suất động cơ, số lượng quạt, phương thức khởi động và yêu cầu tự động hóa.

Thiết bị đóng cắt và bảo vệ

MCCB/MCB: thực hiện đóng cắt nguồn và bảo vệ hệ thống khi xảy ra sự cố điện.

Contactor: sử dụng để đóng cắt động cơ trong các phương án điều khiển trực tiếp hoặc kết hợp với các thiết bị điều khiển khác.

Relay nhiệt: bảo vệ động cơ trước tình trạng quá tải trong những phương án sử dụng contactor.

Thiết bị điều khiển

Tủ có thể được trang bị:

- Nút nhấn Start/Stop.
- Công tắc chuyển chế độ Manual/Auto.
- Đèn báo nguồn.
- Đèn báo chạy/dừng.
- Đèn báo lỗi.
- Đồng hồ đo điện.
- Thiết bị giám sát dòng điện, điện áp.

Biến tần

Biến tần được sử dụng khi cần điều chỉnh tốc độ động cơ quạt. Người vận hành có thể thay đổi tần số để điều chỉnh tốc độ và lưu lượng gió phù hợp với nhu cầu.

Ngoài ra, biến tần còn hỗ trợ quá trình khởi động và dừng động cơ êm hơn, đồng thời có nhiều chức năng bảo vệ và giám sát động cơ.

PLC và HMI

Với các hệ thống tự động hóa, PLC có thể nhận tín hiệu từ cảm biến và đưa ra lệnh điều khiển biến tần.

HMI giúp người vận hành:

- Theo dõi trạng thái quạt.
- Cài đặt tốc độ.
- Theo dõi thông số vận hành.
- Xem cảnh báo và lỗi.
- Chuyển đổi chế độ Manual/Auto.

Tùy yêu cầu, tủ còn có thể sử dụng tín hiệu 0–10V, 4–20mA, tín hiệu relay, tín hiệu digital hoặc truyền thông RS485/Modbus.

3. Các phương án điều khiển quạt gió công nghiệp

Không phải tất cả quạt công nghiệp đều cần sử dụng biến tần. Việc lựa chọn phương án cần dựa trên công suất, chế độ vận hành và yêu cầu thực tế.

Khởi động trực tiếp

Đây là phương án đơn giản, chi phí thấp và dễ vận hành.

Phù hợp với:

- Quạt công suất nhỏ.
- Quạt chạy cố định.
- Hệ thống không yêu cầu điều chỉnh tốc độ.
- Các ứng dụng có yêu cầu điều khiển đơn giản.

Nhược điểm là dòng khởi động động cơ có thể lớn và không điều chỉnh được tốc độ quạt.

Khởi động sao – tam giác

Phương án này được sử dụng cho một số động cơ công suất lớn nhằm giảm dòng khởi động so với khởi động trực tiếp.

Tuy nhiên, phương án sao – tam giác vẫn không cho phép điều chỉnh tốc độ động cơ trong quá trình vận hành.

Khởi động mềm

Khởi động mềm giúp động cơ tăng tốc và giảm tốc êm hơn, hạn chế tác động cơ khí trong quá trình khởi động và dừng.

Phù hợp khi hệ thống chỉ cần kiểm soát quá trình khởi động/dừng mà không yêu cầu thay đổi tốc độ liên tục.

Điều khiển bằng biến tần

Đây là phương án phù hợp với các hệ thống cần điều chỉnh tốc độ quạt.

Biến tần cho phép thay đổi tốc độ động cơ theo nhu cầu thực tế, đồng thời hỗ trợ khởi động êm và tích hợp nhiều chức năng bảo vệ.

PLC + biến tần

Đối với hệ thống tự động hóa cao, PLC có thể nhận tín hiệu từ cảm biến áp suất, nhiệt độ hoặc lưu lượng để điều khiển biến tần.

Ví dụ, khi áp suất trong đường ống giảm, PLC có thể điều khiển biến tần tăng tốc độ quạt. Khi nhu cầu giảm, tốc độ quạt được giảm xuống.

4. Ưu điểm của tủ biến tần điều khiển quạt

Đối với những hệ thống quạt có yêu cầu điều chỉnh tốc độ, tủ biến tần mang lại nhiều lợi ích trong quá trình vận hành.

Điều chỉnh tốc độ linh hoạt

Người vận hành có thể thay đổi tốc độ quạt theo nhu cầu thay vì chỉ chạy ở một tốc độ cố định.

Điều này đặc biệt hữu ích đối với hệ thống thông gió, hút bụi, cấp gió hoặc HVAC có tải thay đổi.

Khởi động và dừng êm

Biến tần cho phép thiết lập thời gian tăng tốc và giảm tốc, giúp hạn chế sự thay đổi đột ngột khi động cơ khởi động hoặc dừng.

Tối ưu vận hành

Khi nhu cầu sử dụng không cần quạt chạy ở tốc độ tối đa, có thể giảm tốc độ để phù hợp với điều kiện thực tế.

Với các hệ thống quạt, hiệu quả tiết kiệm điện phụ thuộc vào đặc tính quạt, tải thực tế, thời gian vận hành và mức độ điều chỉnh tốc độ. Vì vậy không nên áp dụng một tỷ lệ tiết kiệm cố định cho mọi hệ thống.

Hỗ trợ bảo vệ động cơ

Biến tần có thể giám sát nhiều thông số và phát hiện các tình trạng bất thường như quá dòng, quá áp, thấp áp, quá tải hoặc các lỗi liên quan đến vận hành.

Dễ dàng tự động hóa

Khi kết hợp biến tần với PLC, HMI và cảm biến, hệ thống có thể tự động thay đổi tốc độ quạt theo điều kiện thực tế mà không cần người vận hành điều chỉnh liên tục.

5. Ứng dụng của tủ điện điều khiển quạt công nghiệp

Tủ điện điều khiển quạt được sử dụng trong rất nhiều lĩnh vực sản xuất và công nghiệp.

Một số ứng dụng phổ biến gồm:

- Quạt hút nhà xưởng: loại bỏ khí nóng, hơi ẩm và không khí ô nhiễm.
- Quạt thông gió công nghiệp: đảm bảo lưu thông không khí trong nhà máy.
- Quạt cấp gió: cung cấp khí tươi cho khu vực sản xuất.
- Hệ thống hút bụi: sử dụng trong các dây chuyền phát sinh bụi.
- Hệ thống hút khí nóng: sử dụng tại khu vực có nhiệt độ cao.
- Hệ thống xử lý môi trường: kết hợp với các thiết bị xử lý khí.
- Hệ thống HVAC: điều khiển quạt cấp và hồi gió.
- Hệ thống làm mát: hỗ trợ giải nhiệt cho máy móc và khu vực sản xuất.
- Dây chuyền sản xuất: điều khiển quạt theo trạng thái của máy.
- Nhà máy, kho hàng, xưởng sản xuất: thông gió và kiểm soát môi trường làm việc.

Đối với những hệ thống có nhiều quạt, tủ điện có thể được thiết kế để điều khiển độc lập từng quạt hoặc điều khiển tập trung nhiều động cơ.

6. Cách lựa chọn tủ điện điều khiển quạt phù hợp

Để thiết kế một tủ điện phù hợp, không nên chỉ dựa vào công suất động cơ mà cần xem xét toàn bộ điều kiện vận hành.

Công suất và dòng điện động cơ

Cần xác định chính xác:

- Công suất motor.
- Điện áp động cơ.
- Dòng điện định mức.
- Tần số.
- Kiểu đấu nối.
- Số lượng động cơ.

Đây là cơ sở để lựa chọn MCCB, contactor, relay nhiệt, biến tần và các thiết bị liên quan.

Chế độ vận hành

Cần xác định quạt:

- Chạy liên tục hay gián đoạn.
- Chạy cố định hay thay đổi tốc độ.
- Khởi động bao nhiêu lần trong một ngày.
- Có yêu cầu điều khiển tự động hay không.

Yêu cầu điều chỉnh tốc độ

Nếu quạt chỉ cần chạy/dừng thì có thể sử dụng phương án đơn giản.

Nếu cần thay đổi lưu lượng, áp suất hoặc tốc độ, nên cân nhắc sử dụng biến tần.

Môi trường lắp đặt

Tủ đặt trong nhà xưởng, khu vực nhiều bụi, nhiệt độ cao, độ ẩm lớn hoặc ngoài trời sẽ có yêu cầu khác nhau về:

- Vỏ tủ.
- Cấp bảo vệ.
- Quạt làm mát.
- Bộ lọc.
- Thiết bị bên trong.
- Phương án bố trí và tản nhiệt.

Yêu cầu tự động hóa

Nếu hệ thống cần điều khiển tự động, cần xác định trước loại cảm biến, tín hiệu điều khiển, PLC/HMI và phương thức giao tiếp.

7. Thiết kế, lắp đặt và cải tạo tủ điện theo yêu cầu

Nihaco Automation nhận thiết kế tủ điện điều khiển quạt công nghiệp theo yêu cầu, từ hệ thống đơn giản đến hệ thống tự động hóa sử dụng PLC, HMI và biến tần.

Thiết kế tủ điện mới

Tủ được thiết kế dựa trên:

- Công suất động cơ.
- Số lượng quạt.
- Phương án khởi động.
- Yêu cầu điều chỉnh tốc độ.
- Yêu cầu bảo vệ.
- Yêu cầu điều khiển tự động.
- Điều kiện môi trường.

Các thiết bị được bố trí khoa học, thuận tiện cho việc đấu nối, vận hành và bảo trì.

Cải tạo tủ điện quạt cũ

Đối với hệ thống đang sử dụng tủ điện cũ, Nihaco có thể khảo sát và đưa ra phương án cải tạo.

Một số phương án thường gặp:

- Thay khởi động trực tiếp bằng biến tần.
- Thay thế thiết bị điện đã xuống cấp.
- Bổ sung chức năng bảo vệ.
- Bổ sung cảm biến.
- Bổ sung PLC/HMI.
- Cải tạo hệ thống điều khiển Manual/Auto.
- Kết nối nhiều quạt về một hệ thống điều khiển.

Quy trình thực hiện

Quy trình triển khai gồm:

Khảo sát → xác định yêu cầu → lựa chọn phương án → thiết kế sơ đồ → lựa chọn thiết bị → gia công tủ → lắp đặt và đấu nối → lập trình → chạy thử → kiểm tra → bàn giao.

Đối với công trình đang vận hành, phương án cải tạo cũng cần tính đến thời gian dừng máy, khả năng tận dụng thiết bị hiện có và yêu cầu sản xuất thực tế.

8. Nihaco Automation – Giải pháp tủ điện điều khiển quạt công nghiệp

Một tủ điện điều khiển quạt được thiết kế đúng không chỉ giúp đóng cắt động cơ mà còn phải đảm bảo an toàn điện, khả năng bảo vệ, độ ổn định, khả năng vận hành và thuận tiện cho bảo trì.

Nihaco Automation cung cấp giải pháp tổng thể:

✔ Thiết kế tủ điện điều khiển quạt gió công nghiệp.
✔ Thiết kế tủ điện quạt hút, quạt thông gió, quạt cấp gió.
✔ Tủ biến tần điều khiển quạt.
✔ Lắp đặt và đấu nối tủ điện tại công trình.
✔ Cải tạo tủ điện quạt công nghiệp cũ.
✔ Tích hợp biến tần, PLC, HMI và cảm biến.
✔ Lập trình PLC/HMI và điều khiển tự động.
✔ Kết nối truyền thông RS485/Modbus.
✔ Cài đặt, chạy thử và bàn giao hệ thống.
✔ Sửa chữa biến tần, PLC, HMI, Servo và các thiết bị tự động hóa.

Với từng công trình, phương án tủ điện sẽ được lựa chọn dựa trên công suất motor, đặc tính quạt, chế độ vận hành, môi trường lắp đặt và yêu cầu điều khiển, thay vì sử dụng một cấu hình cố định cho tất cả hệ thống.

Nếu doanh nghiệp đang cần thiết kế tủ điện điều khiển quạt gió công nghiệp, tủ điều khiển quạt hút, tủ điện quạt thông gió hoặc tủ biến tần cho quạt, Nihaco Automation có thể khảo sát và tư vấn phương án phù hợp.
