1. Tủ điện điều khiển là gì?

Tủ điện điều khiển là hệ thống chứa các thiết bị điện và thiết bị tự động hóa được bố trí trong một tủ chuyên dụng nhằm thực hiện chức năng đóng cắt, bảo vệ, điều khiển, xử lý tín hiệu và giám sát hoạt động của máy móc hoặc dây chuyền sản xuất.

Tùy theo yêu cầu của từng hệ thống, tủ điện có thể có cấu hình đơn giản hoặc rất phức tạp.

Một tủ điều khiển động cơ đơn giản có thể chỉ bao gồm aptomat, contactor, relay nhiệt và nút nhấn.

Trong khi đó, một tủ điều khiển dây chuyền sản xuất có thể bao gồm:

MCCB, MCB và thiết bị bảo vệ.
Contactor, relay trung gian.
Nguồn 24VDC.
PLC.
Module Input/Output.
HMI.
Biến tần.
Servo drive.
Bộ điều khiển nhiệt độ.
Cảm biến.
Thiết bị đo áp suất, lưu lượng, mức nước.
Thiết bị truyền thông.
Terminal đấu nối.
Quạt làm mát và thiết bị kiểm soát nhiệt độ.

Điểm quan trọng là không có một cấu hình tủ điện điều khiển chung cho mọi loại máy.

Tủ điều khiển bơm sẽ khác tủ điều khiển băng tải. Tủ điều khiển máy ép nhựa lại khác tủ điều khiển quạt hoặc dây chuyền xử lý nước thải.

Vì vậy, thiết kế tủ điện cần xuất phát từ quy trình công nghệ và yêu cầu vận hành thực tế, sau đó mới lựa chọn thiết bị.

Một hệ thống tủ điện tốt phải đảm bảo các yếu tố:

Đúng công suất – đúng chức năng – an toàn – ổn định – dễ vận hành – dễ bảo trì – có khả năng mở rộng.

2. Tủ điện điều khiển có chức năng gì?

Tủ điện điều khiển đảm nhiệm nhiều nhiệm vụ khác nhau trong hệ thống tự động hóa.

Điều khiển máy móc

Tủ điện giúp người vận hành thực hiện các thao tác như:

Khởi động và dừng máy.
Điều khiển chiều quay động cơ.
Điều chỉnh tốc độ.
Chọn chế độ Manual/Auto.
Điều khiển từng thiết bị độc lập.
Thiết lập trình tự vận hành.
Điều khiển máy tại chỗ hoặc từ xa.

Với hệ thống sử dụng PLC, quá trình điều khiển có thể được tự động hóa theo chương trình đã lập trình.

Bảo vệ thiết bị

Tủ điện được trang bị các thiết bị bảo vệ nhằm hạn chế rủi ro khi hệ thống xảy ra sự cố.

Tùy cấu hình có thể sử dụng MCCB, MCB, relay nhiệt, relay bảo vệ pha, bảo vệ quá tải hoặc các thiết bị chuyên dụng khác.

Đối với tủ sử dụng biến tần, servo và PLC, việc bố trí nguồn, thiết bị bảo vệ và tiếp địa hợp lý cũng rất quan trọng để hạn chế nguy cơ ảnh hưởng đến thiết bị điện tử.

Xử lý tín hiệu

PLC có thể nhận tín hiệu từ:

Cảm biến mức.
Cảm biến áp suất.
Cảm biến nhiệt độ.
Cảm biến tiệm cận.
Cảm biến quang.
Công tắc hành trình.
Nút nhấn.
Công tắc.
Thiết bị đo lưu lượng.

Sau khi xử lý tín hiệu, bộ điều khiển đưa ra lệnh tương ứng đến động cơ, biến tần, servo, van điện từ hoặc các cơ cấu chấp hành.

Giám sát hệ thống

Khi kết hợp PLC và HMI, người vận hành có thể theo dõi trực tiếp trạng thái của hệ thống.

Ví dụ:

Động cơ đang chạy hay dừng.
Tốc độ động cơ.
Dòng điện.
Áp suất.
Nhiệt độ.
Mức nước.
Trạng thái cảm biến.
Cảnh báo thiết bị.
Mã lỗi.
Thời gian vận hành.

Nhờ đó, việc vận hành và tìm nguyên nhân sự cố trở nên thuận tiện hơn.

3. Cấu tạo tủ điện điều khiển gồm những gì?

Cấu tạo của tủ điện phụ thuộc vào từng ứng dụng, tuy nhiên một hệ thống hoàn chỉnh thường gồm các nhóm thiết bị sau.

Vỏ tủ điện

Vỏ tủ có nhiệm vụ bảo vệ thiết bị bên trong khỏi bụi, hơi ẩm, va chạm và các tác động từ môi trường.

Tùy điều kiện lắp đặt có thể sử dụng vỏ tủ sơn tĩnh điện, inox hoặc các loại tủ có cấp bảo vệ phù hợp.

Kích thước vỏ tủ cần được tính toán dựa trên số lượng thiết bị và không gian cần thiết cho việc đi dây, tản nhiệt và bảo trì.

Thiết bị đóng cắt và bảo vệ

Nhóm này thường bao gồm:

MCCB.
MCB.
Contactor.
Relay nhiệt.
Cầu chì.
Relay bảo vệ.
Thiết bị bảo vệ nguồn.

Thiết bị phải được lựa chọn dựa trên điện áp, dòng điện, công suất tải và đặc tính của hệ thống.

PLC

PLC là bộ điều khiển trung tâm trong nhiều hệ thống tự động hóa.

PLC tiếp nhận tín hiệu từ cảm biến và thiết bị đầu vào, xử lý theo chương trình rồi xuất tín hiệu điều khiển.

Một số thương hiệu PLC thường gặp trong công nghiệp gồm Siemens, Mitsubishi, Omron, Delta, Schneider, LS...

HMI

HMI là giao diện giữa người vận hành và máy.

Màn hình HMI có thể hiển thị trạng thái thiết bị, thông số vận hành, cảnh báo và mã lỗi. Người vận hành cũng có thể nhập thông số hoặc thay đổi chế độ làm việc trực tiếp trên màn hình.

Biến tần

Biến tần được sử dụng khi cần điều chỉnh tốc độ động cơ hoặc kiểm soát quá trình tăng giảm tốc.

Biến tần thường được ứng dụng cho:

Bơm nước.
Quạt công nghiệp.
Băng tải.
Máy nghiền.
Máy trộn.
Máy cắt.
Máy đùn.
Máy ép.
Máy thổi nhựa.

Servo

Trong các hệ thống yêu cầu điều khiển chính xác về vị trí, tốc độ hoặc mô-men, servo drive và servo motor thường được sử dụng.

Đây là cấu hình phổ biến trong máy cắt, máy đóng gói, máy CNC, máy ép và nhiều dây chuyền tự động.

Nguồn điều khiển

Nguồn 24VDC thường dùng để cấp cho PLC, cảm biến, relay trung gian và các thiết bị điều khiển.

Nguồn điều khiển cần được lựa chọn đủ công suất và bố trí hợp lý để đảm bảo hệ thống hoạt động ổn định.

Terminal và dây dẫn

Terminal giúp kết nối các thiết bị trong tủ với hệ thống bên ngoài.

Dây điện cần được lựa chọn phù hợp với dòng tải và chức năng của từng mạch. Đầu dây nên được đánh số để thuận tiện cho việc kiểm tra và sửa chữa.

4. Nguyên lý hoạt động của tủ điện điều khiển

Nguyên lý cơ bản của một hệ thống điều khiển có thể mô tả:

Nguồn điện → bảo vệ → điều khiển → thiết bị chấp hành → máy hoạt động → cảm biến phản hồi → bộ điều khiển xử lý.

Ví dụ với tủ điều khiển bơm sử dụng PLC và biến tần:

Khi cấp nguồn, PLC kiểm tra trạng thái của toàn bộ hệ thống. Các tín hiệu như mức nước, áp suất, trạng thái bảo vệ và điều kiện liên động được đưa về PLC.

Nếu các điều kiện đều đáp ứng, PLC gửi lệnh đến biến tần để khởi động động cơ.

Biến tần điều chỉnh tần số để động cơ tăng tốc theo thời gian cài đặt.

Trong quá trình bơm, cảm biến áp suất liên tục gửi tín hiệu về PLC. Nếu áp suất chưa đạt yêu cầu, PLC có thể yêu cầu biến tần tăng tốc. Khi áp suất đạt mức cài đặt, hệ thống duy trì hoặc điều chỉnh tốc độ phù hợp.

Nếu phát hiện điều kiện bất thường, chẳng hạn biến tần báo lỗi hoặc mất tín hiệu cảm biến, PLC có thể đưa hệ thống về trạng thái an toàn và hiển thị cảnh báo trên HMI.

Đây là điểm khác biệt giữa hệ thống điều khiển tự động và phương pháp đóng cắt động cơ đơn giản.

Hệ thống không chỉ thực hiện lệnh ON/OFF, mà còn có khả năng nhận biết trạng thái – xử lý dữ liệu – đưa ra quyết định – phản hồi theo quá trình thực tế.

5. Các loại tủ điện điều khiển phổ biến hiện nay

Tùy vào thiết bị và mục đích sử dụng, tủ điện điều khiển được chia thành nhiều loại.

Loại tủ	Thiết bị thường dùng	Ứng dụng
Tủ PLC	PLC, HMI, relay, module I/O	Máy móc, dây chuyền
Tủ biến tần	MCCB, biến tần, contactor	Bơm, quạt, băng tải
Tủ điều khiển bơm	PLC, biến tần, cảm biến	Cấp nước, PCCC, xử lý nước
Tủ điều khiển quạt	Biến tần, contactor, cảm biến	Quạt hút, thông gió
Tủ băng tải	PLC, biến tần, cảm biến	Than, đá, quặng, sản xuất
Tủ dây chuyền	PLC, HMI, biến tần, servo	Dây chuyền tự động
Tủ xử lý nước	PLC, biến tần, relay, cảm biến	Cấp thoát nước, nước thải

Tủ điều khiển động cơ

Dùng để điều khiển một hoặc nhiều động cơ bằng các phương pháp như khởi động trực tiếp, sao – tam giác, khởi động mềm hoặc biến tần.

Tủ điều khiển bơm - Tủ điều khiển bơm nước cứu hỏa

Được sử dụng rộng rãi trong hệ thống cấp nước, bơm tăng áp, bơm PCCC, bơm xử lý nước.

Có thể kết hợp biến tần và cảm biến áp suất để tự động điều chỉnh tốc độ bơm.

Tủ điều khiển quạt

Ứng dụng cho quạt hút, quạt cấp khí, quạt thông gió và hệ thống HVAC.

Khi sử dụng biến tần, tốc độ quạt có thể thay đổi theo nhu cầu của hệ thống.

Tủ điều khiển băng tải

Đặc biệt quan trọng trong các dây chuyền vận chuyển vật liệu.

PLC có thể quản lý trình tự khởi động và dừng nhiều băng tải, đồng thời xử lý tín hiệu cảm biến và các điều kiện liên động.

Tủ điều khiển dây chuyền

Đây là dạng tủ có mức độ tự động hóa cao, có thể quản lý nhiều động cơ, biến tần, servo, cảm biến và thiết bị ngoại vi.

6. Tủ điện điều khiển khác gì tủ điện động lực?

Đây là vấn đề nhiều người thường nhầm lẫn khi tìm hiểu về hệ thống điện công nghiệp.

Tủ điện động lực chủ yếu tập trung vào việc phân phối và cấp nguồn cho các thiết bị công suất lớn như động cơ, máy móc và hệ thống điện.

Trong khi đó, tủ điện điều khiển tập trung nhiều hơn vào việc điều khiển, xử lý tín hiệu, tự động hóa và giám sát quá trình.

Tuy nhiên trên thực tế, hai chức năng này có thể được tích hợp trong cùng một hệ thống tủ tùy theo quy mô và yêu cầu của nhà máy.

Ví dụ:

Một hệ thống bơm có thể có phần động lực gồm MCCB, contactor và biến tần; phần điều khiển gồm PLC, HMI, cảm biến và relay.

Trong một số hệ thống lớn, doanh nghiệp có thể tách thành:

Tủ điện động lực + tủ điều khiển PLC + tủ biến tần

Cách bố trí này giúp hệ thống dễ quản lý, giảm ảnh hưởng nhiệt và nhiễu giữa các thiết bị, đồng thời thuận tiện hơn khi bảo trì.

Việc lựa chọn phương án tích hợp hay tách tủ cần dựa trên công suất, số lượng thiết bị, không gian lắp đặt và yêu cầu kỹ thuật.

7. Ứng dụng và lưu ý khi thiết kế tủ điện điều khiển

Tủ điện điều khiển được sử dụng trong rất nhiều lĩnh vực.

Hệ thống cấp thoát nước

Tủ được sử dụng để điều khiển bơm cấp nước, bơm tăng áp, bơm chìm, quạt và các thiết bị xử lý nước.

Nhà máy sản xuất

Có thể sử dụng tủ điều khiển cho máy trộn, máy nghiền, máy cắt, máy đóng gói, máy cấp liệu và dây chuyền sản xuất.

Ngành nhựa

Tủ điều khiển được ứng dụng trong máy ép nhựa, máy thổi chai, máy đùn, máy tạo hạt và các hệ thống phụ trợ.

Than, đá, quặng và vật liệu

Các hệ thống băng tải, máy nghiền, máy cấp liệu, quạt hút bụi và thiết bị vận chuyển nguyên liệu thường cần tủ điều khiển để quản lý trình tự hoạt động.

Xử lý nước thải

Tủ có thể điều khiển bơm, máy thổi khí, máy khuấy, van và các thiết bị theo thời gian hoặc tín hiệu cảm biến.

Những lưu ý quan trọng khi thiết kế

Một tủ điện tốt không chỉ cần thiết bị chất lượng mà còn phải được thiết kế phù hợp.

Trước tiên cần khảo sát:

Công suất từng động cơ.
Điện áp nguồn.
Dòng tải.
Số lượng thiết bị.
Số lượng tín hiệu Input/Output.
Loại cảm biến.
Phương thức điều khiển.
Môi trường lắp đặt.
Yêu cầu vận hành.
Khả năng mở rộng.

Đối với tủ có biến tần và servo, cần chú ý đặc biệt đến tản nhiệt, khoảng cách thiết bị, chống nhiễu, đi dây động lực – điều khiển và tiếp địa.

PLC và thiết bị điện tử nên được bố trí hợp lý, tránh nguồn nhiệt lớn.

Dây động lực và dây tín hiệu cũng cần được phân tuyến phù hợp để hạn chế nhiễu.

Một lỗi phổ biến là thiết kế tủ quá chật. Khi đó việc đấu dây, sửa chữa và bổ sung thiết bị sau này sẽ rất khó khăn.

Do đó nên có khoảng trống dự phòng cho thiết bị và terminal nếu hệ thống có khả năng mở rộng.

Sau khi lắp đặt cần thực hiện:

Kiểm tra đấu dây → kiểm tra cách điện → cấp nguồn → kiểm tra tín hiệu → chạy thử từng thiết bị → kiểm tra liên động → chạy Auto → chạy tải thực tế.

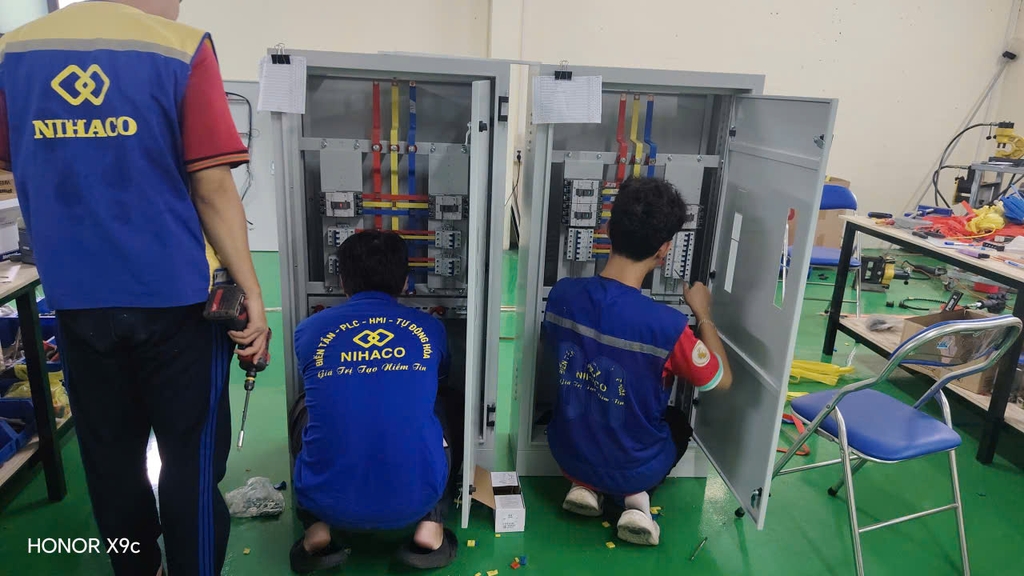

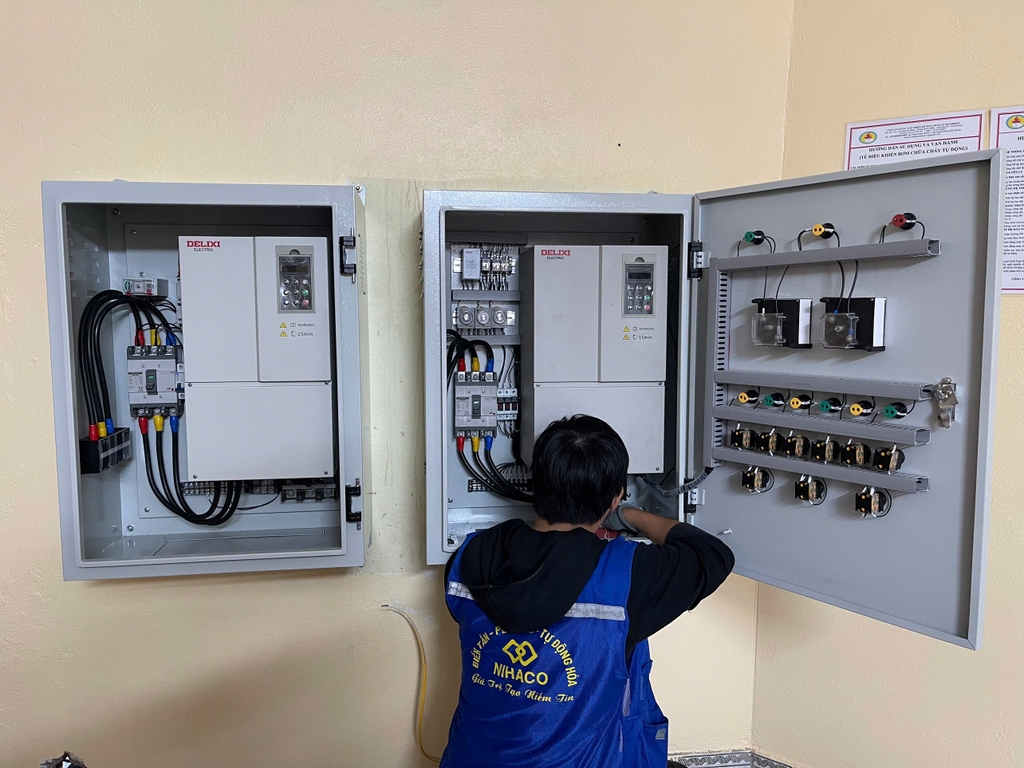

Tủ điện điều khiển thực tế mà Nihaco đã triển khai

8. Thiết kế, lắp đặt và cải tạo tủ điện điều khiển tại Nihaco Automation

Đối với mỗi máy hoặc dây chuyền, thiết kế tủ điện cần dựa trên yêu cầu thực tế thay vì sử dụng một mẫu tủ cố định.

Nihaco Automation cung cấp giải pháp thiết kế và thi công tủ điện điều khiển công nghiệp, phục vụ các hệ thống máy móc, dây chuyền sản xuất và các ứng dụng tự động hóa.

Các hạng mục có thể triển khai gồm:

Thiết kế sơ đồ điện.
Thiết kế tủ PLC.
Thiết kế tủ biến tần.
Tủ điều khiển bơm.
Tủ điều khiển quạt.
Tủ điều khiển băng tải.
Tủ điều khiển dây chuyền.
Tủ điều khiển xử lý nước.
Lập trình PLC.
Lập trình HMI.
Cài đặt biến tần.
Điều khiển servo.
Kết nối PLC – HMI – biến tần.
Truyền thông Modbus.
Cải tạo tủ điện cũ.
Thay thế thiết bị điều khiển.
Kiểm tra và xử lý lỗi hệ thống.

Cải tạo tủ điện cũ

Đối với các nhà máy đang sử dụng tủ điện cũ, không phải trường hợp nào cũng cần thay mới toàn bộ.

Có thể khảo sát và đánh giá tình trạng thực tế để xác định:

Thiết bị nào còn sử dụng được.
Thiết bị nào cần thay thế.
PLC có cần nâng cấp hay không.
Biến tần còn đáp ứng yêu cầu không.
Dây dẫn và terminal có cần thay mới không.
Có cần bổ sung HMI hay không.
Có thể tự động hóa thêm công đoạn nào.

Ví dụ, một hệ thống trước đây điều khiển động cơ bằng contactor có thể được cải tạo sang biến tần khi cần điều chỉnh tốc độ.

Một hệ thống relay cũ có thể được nâng cấp lên PLC và HMI để tăng khả năng tự động hóa, giám sát và lưu trữ thông tin vận hành.

Câu hỏi thường gặp về tủ điện điều khiển

Tủ điện điều khiển dùng để làm gì?

Tủ điện dùng để điều khiển, bảo vệ, xử lý tín hiệu và giám sát hoạt động của máy móc hoặc dây chuyền sản xuất.

Tủ điện điều khiển gồm những thiết bị nào?

Tùy hệ thống nhưng thường có MCCB, MCB, contactor, relay, nguồn 24VDC, PLC, HMI, biến tần, servo, terminal và các thiết bị tín hiệu.

Có thể dùng một tủ điều khiển cho nhiều động cơ không?

Có. Nếu được thiết kế đúng công suất và phương án điều khiển, một tủ có thể quản lý nhiều động cơ, biến tần và thiết bị khác nhau.

Tủ PLC và tủ biến tần có giống nhau không?

Không hoàn toàn. Tủ PLC tập trung vào xử lý logic và điều khiển hệ thống, trong khi tủ biến tần tập trung vào điều khiển tốc độ và chế độ hoạt động của động cơ. Hai hệ thống thường được kết hợp với nhau.

Khi nào nên cải tạo tủ điện cũ?

Khi tủ thường xuyên xảy ra lỗi, thiết bị đã xuống cấp, linh kiện khó thay thế, hệ thống không còn đáp ứng yêu cầu sản xuất hoặc doanh nghiệp muốn bổ sung tự động hóa.

Chi phí thiết kế tủ điện điều khiển bao nhiêu?

Chi phí phụ thuộc vào công suất, số lượng thiết bị, thương hiệu linh kiện, số lượng tín hiệu, mức độ tự động hóa và yêu cầu của từng hệ thống. Cần khảo sát cụ thể để đưa ra cấu hình và báo giá phù hợp.

Nihaco Automation cung cấp các dịch vụ:

Hotline: 0906 33.35.15

Tủ điện điều khiển là trung tâm kết nối giữa hệ thống điện, thiết bị tự động hóa và máy móc sản xuất. Một hệ thống được thiết kế tốt sẽ giúp máy vận hành ổn định, dễ giám sát, dễ bảo trì và thuận tiện khi nâng cấp.

Từ tủ điều khiển bơm, quạt, băng tải đến tủ PLC, tủ biến tần và tủ điều khiển dây chuyền, mỗi ứng dụng đều cần một phương án thiết kế phù hợp với công suất và quy trình công nghệ.

Nihaco Automation nhận thiết kế, lắp đặt, lập trình, chạy thử và cải tạo tủ điện điều khiển công nghiệp, đáp ứng các hệ thống máy móc và dây chuyền sản xuất.
