Tủ điện điều khiển biến tần – Thiết kế, thi công theo yêu cầu

Bơm nước cần thay đổi lưu lượng, quạt cần điều chỉnh lượng gió, băng tải cần phối hợp tốc độ với dây chuyền. Những yêu cầu này đòi hỏi hệ thống điều khiển động cơ đáp ứng được từng chế độ sản xuất.

Tủ điện điều khiển biến tần là giải pháp tích hợp thiết bị điều chỉnh tốc độ, mạch điều khiển và các chức năng bảo vệ trong một hệ thống. Khi được thiết kế đúng, tủ giúp người vận hành chủ động điều chỉnh máy, theo dõi trạng thái và thuận tiện kiểm tra, bảo trì.

Công ty Cổ phần Tự động hóa NIHACO cung cấp dịch vụ thiết kế, thi công, lắp đặt và sửa chữa tủ điện biến tần cho bơm, quạt, băng tải cùng nhiều ứng dụng công nghiệp. Phương án được xây dựng theo đặc tính tải, môi trường làm việc và yêu cầu điều khiển của từng hệ thống.

Mục lục

1.Tủ điện điều khiển biến tần là gì?

2.Cấu tạo và các cấu hình thường gặp

3.Lợi ích của tủ điện biến tần

4.Ứng dụng trong sản xuất công nghiệp

5.Những yếu tố cần xác định khi thiết kế tủ

6.Các bước thiết kế, thi công và bàn giao

7.Cải tạo, sửa chữa tủ điện biến tần

8.Tư vấn giải pháp tại NIHACO

1. Tủ điện điều khiển biến tần là gì?

Tủ điện điều khiển biến tần là tủ tích hợp biến tần cùng thiết bị đóng cắt, bảo vệ và điều khiển để vận hành động cơ theo yêu cầu của máy.

Biến tần điều chỉnh tần số và điện áp cấp cho động cơ phù hợp với chế độ điều khiển, qua đó thay đổi tốc độ vận hành. Các thiết bị còn lại trong tủ thực hiện việc cấp nguồn, nhận tín hiệu, liên động và hiển thị trạng thái.

Người vận hành có thể điều khiển bằng nút nhấn, công tắc, biến trở hoặc màn hình HMI. Với hệ thống tự động, lệnh chạy và giá trị đặt tốc độ có thể được đưa về từ PLC, cảm biến hoặc bộ điều khiển trung tâm.

Ví dụ, hệ thống bơm có thể điều chỉnh tốc độ theo tín hiệu áp suất. Băng tải có thể thay đổi tốc độ để phù hợp với lượng nguyên liệu hoặc nhịp hoạt động của công đoạn tiếp theo.

Tùy quy mô, tủ được thiết kế cho một động cơ hoặc nhiều động cơ sử dụng các biến tần riêng, kết hợp điều khiển liên động giữa các thiết bị.

2. Cấu tạo và các cấu hình thường gặp

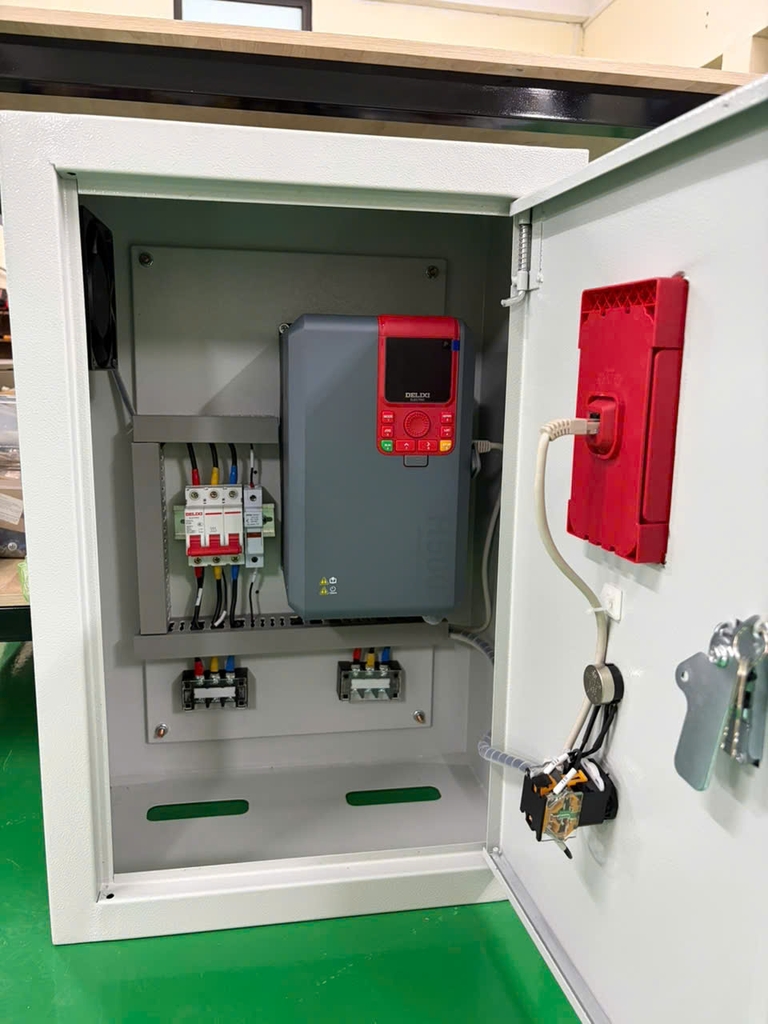

Các thành phần chính

Cấu hình tủ được lựa chọn theo yêu cầu thực tế. Những thành phần thường gặp gồm:

Thành phần	Chức năng
Biến tần	Điều chỉnh tốc độ và điều khiển động cơ
Thiết bị đóng cắt, bảo vệ đầu vào	Cách ly nguồn và bảo vệ mạch theo thiết kế
Contactor, relay trung gian	Thực hiện đóng cắt và liên động khi cần
Nguồn điều khiển	Cấp điện cho thiết bị điều khiển, cảm biến và thiết bị phụ trợ
Nút nhấn, công tắc, đèn báo	Thao tác vận hành và hiển thị trạng thái
PLC, HMI	Xử lý chương trình, hiển thị và quản lý hệ thống khi có yêu cầu
Cầu đấu, dây dẫn, thanh tiếp địa	Kết nối mạch điện và tín hiệu
Thiết bị làm mát	Kiểm soát nhiệt độ bên trong tủ

Một số ứng dụng cần bổ sung cuộn kháng, bộ lọc hoặc thiết bị hãm. Việc lựa chọn phải căn cứ vào tài liệu của biến tần và điều kiện sử dụng.

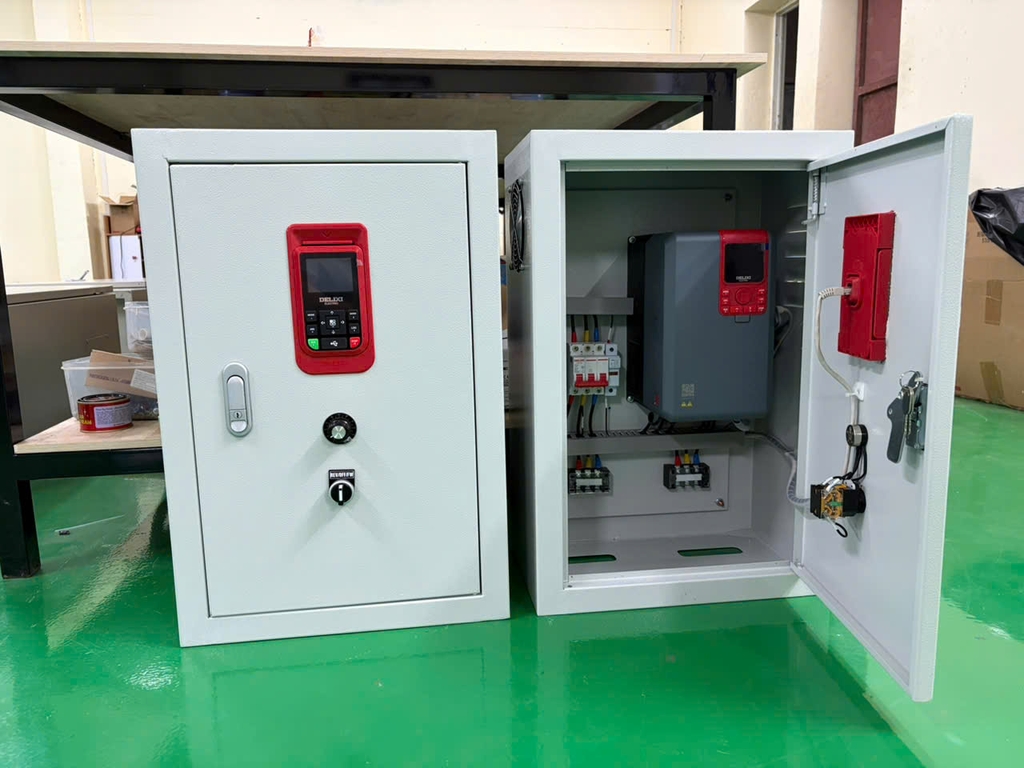

Tủ điều khiển một động cơ

Phù hợp với máy độc lập, bơm đơn, quạt hoặc băng tải riêng. Cấu hình có thể sử dụng nút nhấn và biến trở để thao tác tại tủ, hoặc nhận lệnh từ hệ thống bên ngoài.

Tủ điều khiển nhiều động cơ

Phù hợp với dây chuyền có nhiều thiết bị cần phối hợp hoạt động. Mỗi động cơ có thể sử dụng một biến tần riêng, kết hợp PLC để quản lý trình tự chạy và tốc độ.

Tủ biến tần kết hợp PLC, HMI

Được sử dụng khi hệ thống cần nhiều chế độ vận hành, liên động hoặc giao diện giám sát. Màn hình HMI có thể hiển thị trạng thái, giá trị đặt và cảnh báo theo phạm vi chương trình được thiết kế.

3. Lợi ích của tủ điện biến tần

Điều chỉnh tốc độ theo từng công đoạn

Thay vì duy trì một tốc độ cố định, người vận hành có thể thay đổi tốc độ động cơ trong phạm vi cho phép của máy.

Khả năng này hữu ích với băng tải cấp liệu, máy cuộn, bơm và quạt cần thay đổi chế độ hoạt động. Khi kết hợp điều khiển tự động, tốc độ có thể được điều chỉnh theo tín hiệu của hệ thống.

Kiểm soát quá trình khởi động và dừng

Biến tần cho phép thiết lập thời gian tăng tốc, giảm tốc theo đặc tính tải. Cài đặt phù hợp giúp hạn chế thay đổi tốc độ đột ngột và hỗ trợ quá trình vận hành êm hơn.

Thời gian tăng giảm tốc cần được xác định theo ứng dụng. Tải có quán tính lớn hoặc yêu cầu dừng nhanh có thể cần giải pháp hãm riêng.

Hỗ trợ tối ưu điện năng ở ứng dụng phù hợp

Với bơm và quạt có nhu cầu lưu lượng thay đổi, điều chỉnh tốc độ theo tải có thể giảm điện năng tiêu thụ so với duy trì tốc độ cao khi không cần thiết.

Mức tiết kiệm phụ thuộc vào đặc tính hệ thống, thời gian vận hành và phương pháp điều khiển trước khi cải tạo. Muốn đánh giá hiệu quả cụ thể, cần khảo sát và so sánh số liệu đo trong điều kiện tương đương.

Thuận tiện theo dõi trạng thái

Tùy thiết bị và cấu hình, hệ thống có thể hiển thị tần số, dòng điện, trạng thái chạy và mã lỗi. Những thông tin này hỗ trợ người vận hành phát hiện bất thường và giúp kỹ thuật viên kiểm tra nguyên nhân.

Dễ kiểm tra và bảo trì

Tủ có bố trí rõ ràng, đánh số dây và sơ đồ đầy đủ giúp giảm khó khăn khi kiểm tra. Bản sao thông số biến tần và chương trình điều khiển cũng hỗ trợ việc khôi phục hoặc thay thế thiết bị.

4. Ứng dụng trong sản xuất công nghiệp

Hệ thống bơm cấp nước và bơm tuần hoàn

Tủ biến tần được sử dụng khi hệ thống cần điều chỉnh lưu lượng hoặc áp suất theo nhu cầu.

Tùy thiết kế, tủ có thể tích hợp điều khiển theo cảm biến, chế độ bằng tay và tự động, luân phiên bơm hoặc liên động với thiết bị khác. Bảo vệ thiếu nước, chạy khô cần được xây dựng từ các tín hiệu phù hợp.

Quạt thông gió, quạt hút và xử lý khí

Điều chỉnh tốc độ quạt giúp thay đổi lượng gió theo nhu cầu sử dụng. Thiết kế cần xem xét đặc tính quạt, giới hạn tốc độ và điều kiện làm việc của hệ thống.

Băng tải và hệ thống cấp liệu

Tủ điện biến tần giúp điều chỉnh tốc độ vận chuyển vật liệu và phối hợp giữa các công đoạn.

Với băng tải tải nặng hoặc khởi động khi đang có vật liệu, cần kiểm tra yêu cầu mô-men và khả năng quá tải. Đối với dây chuyền than, đá, quặng, môi trường bụi và điều kiện tản nhiệt cũng là yếu tố quan trọng khi chọn tủ.

Hệ thống xử lý nước thải

Biến tần có thể điều khiển các bơm và thiết bị phù hợp trong hệ thống xử lý nước thải. Tủ được thiết kế theo yêu cầu công nghệ, kết hợp tín hiệu mức, lịch vận hành và các liên động cần thiết.

Máy sản xuất và dây chuyền công nghiệp

Các ứng dụng gồm máy ép đùn, máy cuộn và máy bao bì có động cơ phù hợp với điều khiển biến tần.

Đối với máy nén lạnh, cần xác nhận khả năng vận hành bằng biến tần và giới hạn tốc độ của đúng loại máy. Cẩu trục, palang và cơ cấu nâng hạ cần thiết kế điều khiển phanh, hãm và chức năng an toàn theo yêu cầu riêng.

5. Những yếu tố cần xác định khi thiết kế tủ

Thông tin động cơ và đặc tính tải

Công suất kW chưa đủ để quyết định lựa chọn biến tần. Cần kiểm tra thêm:

- Điện áp nguồn và điện áp định mức động cơ.
- Dòng điện định mức trên tem động cơ.
- Đặc tính tải và yêu cầu mô-men.
- Khả năng quá tải cần thiết.
- Dải tốc độ và thời gian làm việc.
- Tần suất khởi động, đảo chiều hoặc dừng.
- Yêu cầu hãm và truyền thông.

Bơm, quạt và tải cần mô-men lớn có thể cần phương án lựa chọn khác nhau dù cùng công suất.

Môi trường lắp đặt

Nhiệt độ, bụi, độ ẩm và vị trí đặt tủ ảnh hưởng đến độ bền thiết bị. Vỏ tủ, cấp bảo vệ và phương án làm mát cần được lựa chọn theo môi trường thực tế.

Không gian bên trong phải đáp ứng khoảng cách lắp đặt của thiết bị và đủ thuận tiện cho bảo trì.

Dây dẫn, tiếp địa và hạn chế nhiễu

Cáp động lực, dây tín hiệu và dây truyền thông cần được bố trí theo yêu cầu của thiết bị. Tiết diện dây, phương án tiếp địa và các biện pháp hạn chế nhiễu phải được xác định trong thiết kế.

Với cáp động cơ dài hoặc điều kiện nguồn đặc biệt, cần kiểm tra yêu cầu bổ sung bộ lọc, cuộn kháng hoặc thiết bị liên quan theo tài liệu hãng.

Chế độ vận hành và liên động

Tủ cần xác định rõ:

- Điều kiện cho phép chạy và điều kiện dừng.
- Chế độ bằng tay, tự động hoặc điều khiển từ xa.
- Cách xử lý khi mất tín hiệu hoặc xuất hiện lỗi.
- Hành vi sau khi mất điện và có điện trở lại.
- Yêu cầu dừng khẩn cấp của máy.

Nếu có mạch bypass chuyển sang chạy trực tiếp, phương án đóng cắt phải có liên động phù hợp. Chức năng dừng khẩn cấp cần được thiết kế theo yêu cầu an toàn của hệ thống.

6. Các bước thiết kế, thi công và bàn giao

Đối với nhu cầu làm tủ mới hoặc cải tạo hệ thống, các hạng mục cần được thống nhất từ đầu để phương án đáp ứng đúng yêu cầu sản xuất.

Tiếp nhận thông tin và khảo sát

Xác định loại máy, số lượng động cơ, dữ liệu trên tem, nguồn điện, vị trí lắp đặt và yêu cầu điều khiển. Với hệ thống hiện hữu, cần kiểm tra cấu hình tủ và tình trạng thiết bị đang sử dụng.

Xây dựng phương án

Lựa chọn biến tần, thiết bị bảo vệ, cấu hình điều khiển và giải pháp làm mát. Phương án cần làm rõ chức năng sử dụng cùng phạm vi công việc.

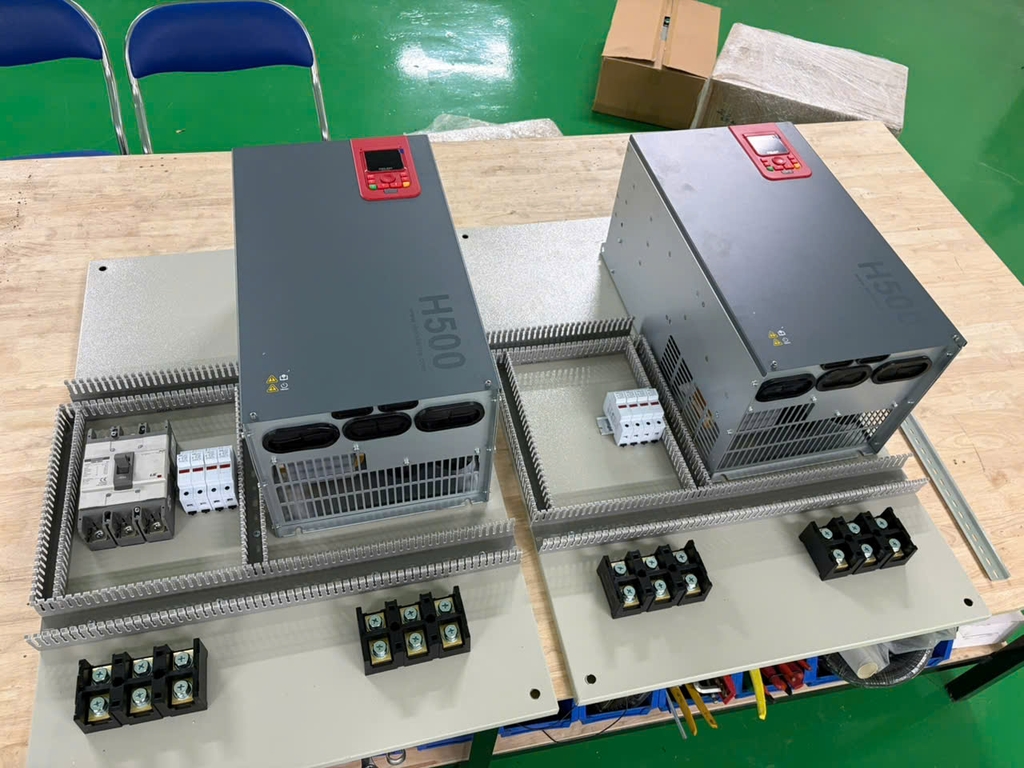

Thiết kế và lắp ráp

Triển khai sơ đồ điện, bố trí thiết bị, đấu nối và đánh dấu dây. Các vị trí thao tác, kiểm tra và bảo trì cần được cân nhắc trong quá trình bố trí.

Kiểm tra và chạy thử

Kiểm tra đấu nối, tiếp địa, thông số động cơ và nguồn lệnh điều khiển. Sau đó đánh giá hoạt động của máy, các liên động và phản ứng của hệ thống khi thay đổi chế độ vận hành.

Bàn giao và hướng dẫn sử dụng

Hồ sơ, sơ đồ, bản sao thông số và chương trình được bàn giao theo phạm vi đã thống nhất. Người vận hành cần được hướng dẫn thao tác, nhận biết cảnh báo và thực hiện kiểm tra định kỳ.

7. Cải tạo, sửa chữa tủ điện biến tần

Tủ điện hiện hữu có thể cần kiểm tra khi máy thường xuyên báo lỗi, khó điều chỉnh tốc độ hoặc không còn đáp ứng yêu cầu sản xuất.

Những dấu hiệu cần chú ý gồm:

- Biến tần báo lỗi khi khởi động hoặc khi tải thay đổi.
- Nhiệt độ trong tủ cao bất thường.
- Quạt làm mát yếu, lọc gió bị bít.
- Đầu cốt, cầu đấu có dấu hiệu phát nhiệt.
- Động cơ chạy không ổn định.
- Tín hiệu điều khiển chập chờn.
- Dây chuyền đã thay đổi nhưng chương trình chưa được điều chỉnh.

Nguyên nhân có thể nằm ở nguồn điện, động cơ, tải cơ khí, dây dẫn, thông số hoặc bản thân biến tần. Việc kiểm tra toàn hệ thống giúp xác định đúng hạng mục cần xử lý.

NIHACO tiếp nhận sửa chữa và cải tạo tủ điện điều khiển, thay thế biến tần, kiểm tra mạch điện và xử lý các thiết bị tự động hóa liên quan.

8. Tư vấn giải pháp tại NIHACO

NIHACO cung cấp giải pháp tủ điện điều khiển biến tần theo nhu cầu của từng máy và dây chuyền:

Cần làm tủ mới hoặc nâng cấp tủ điện đang sử dụng? Hãy gửi ảnh tem động cơ, ảnh máy hoặc tủ hiện tại cùng yêu cầu vận hành cho NIHACO. Những thông tin này giúp xác định cấu hình phù hợp và xây dựng phương án tư vấn sát với hệ thống.
