Tổng Hợp Mã Lỗi Biến Tần KEB COMBIVERT F5

Biến tần KEB COMBIVERT F5 là một trong những dòng biến tần hiệu suất cao được sử dụng rộng rãi trong các ngành ép nhựa, đùn nhựa, in bao bì, CNC, dệt may, thực phẩm và tự động hóa công nghiệp. Với khả năng điều khiển Vector, Closed Loop và Servo, KEB F5 mang lại độ chính xác cao, vận hành ổn định và tiết kiệm năng lượng.

Trong quá trình sử dụng, biến tần có thể xuất hiện các mã lỗi (Fault Code) nhằm cảnh báo sự cố về nguồn điện, động cơ, Encoder, truyền thông hoặc bộ công suất. Việc hiểu rõ ý nghĩa của từng mã lỗi sẽ giúp kỹ thuật viên xác định nguyên nhân nhanh chóng, rút ngắn thời gian dừng máy và giảm chi phí sửa chữa.

Bài viết dưới đây tổng hợp các mã lỗi phổ biến trên biến tần KEB COMBIVERT F5, đồng thời hướng dẫn cách kiểm tra và khắc phục để hệ thống hoạt động ổn định.

Vì sao biến tần KEB F5 báo lỗi?

Hầu hết các lỗi trên KEB F5 đều xuất phát từ một trong các nguyên nhân sau:

- Điện áp nguồn không ổn định hoặc mất pha.
- Động cơ quá tải hoặc chạm chập.
- Hệ thống làm mát hoạt động kém.
- Sai thông số cài đặt động cơ hoặc Encoder.
- Lỗi truyền thông giữa các thiết bị.
- Hỏng bo công suất, IGBT hoặc nguồn Switching.
- Môi trường làm việc nhiều bụi, độ ẩm cao hoặc nhiệt độ lớn.

Khi biến tần phát hiện bất thường, màn hình sẽ hiển thị mã lỗi để người vận hành nhanh chóng xử lý.

Bảng tổng hợp mã lỗi biến tần KEB F5

Mã lỗi	Tên lỗi	Mô tả	Nguyên nhân thường gặp	Hướng xử lý
no_PU	Power Unit Not Ready	Bộ công suất chưa sẵn sàng	Chưa cấp nguồn động lực, lỗi cáp Ribbon, nguồn Switching hỏng	Kiểm tra nguồn AC, cáp Ribbon, nguồn Switching, Power Board
I_data	Invalid Data	Dữ liệu tham số không hợp lệ	Nhập sai hoặc vượt giới hạn	Kiểm tra và nhập lại đúng giá trị
I_oPE	Invalid Operation	Thao tác không hợp lệ	Biến tần đang RUN	STOP biến tần trước khi thay đổi tham số
E.UP	Under Voltage	Điện áp DC Bus thấp	Mất pha, điện áp nguồn thấp, nguồn không ổn định	Kiểm tra nguồn 3 pha, CB, contactor, điện áp DC Bus
E.OP	Over Voltage	Điện áp DC Bus cao	Giảm tốc nhanh, điện trở xả hỏng, điện áp lưới cao	Kiểm tra điện trở xả, Brake Unit, tăng thời gian giảm tốc
E.PU	Power Unit Error	Lỗi bộ công suất	Hỏng IGBT, Driver hoặc nguồn Switching	Kiểm tra bo công suất và sửa chữa
E.PUCH	Power Unit Changed	Phát hiện thay bộ công suất	Thay Power Unit hoặc Control Card	Khởi động lại biến tần
E.PUCI	Power Unit Invalid	Không nhận diện bộ công suất	Lỏng cáp Ribbon, lỗi Power Board	Kiểm tra cáp Ribbon và Power Board
E.OS	Overspeed	Quá tốc độ	Sai Machine Data, Encoder, Torque Limit	Kiểm tra LF20~LF25, LF36, Encoder
E.OL	Motor Overload	Quá tải động cơ	Quá tải cơ khí, sai thông số động cơ	Kiểm tra tải, Encoder, thông số động cơ
E.OH	Power Module Overheat	Quá nhiệt module công suất	Quạt hỏng, bụi bẩn, nhiệt độ môi trường cao	Vệ sinh, thay quạt, cải thiện thông gió
E.OC	Over Current	Quá dòng	Chạm đất, IGBT hỏng, motor lỗi, tải nặng	Kiểm tra động cơ, IGBT, dây động lực
E.OH2	Motor Protection	Bảo vệ nhiệt động cơ	Dòng RMS vượt giới hạn, tải lớn	Kiểm tra động cơ và thông số Encoder
E.OL2	Low Speed Overload	Quá tải tốc độ thấp	Dòng lớn dưới 3Hz, ma sát lớn	Kiểm tra tải, Encoder và tham số điều khiển
E.dOH	Motor Overheat	Quá nhiệt động cơ	Cảm biến PTC tác động, động cơ quá nóng	Kiểm tra PTC, quạt làm mát và tải
E.ENCC	Encoder Interface Error	Mất tín hiệu Encoder	Đứt cáp, Encoder hỏng, mất nguồn Encoder	Kiểm tra cáp, nguồn và Encoder
E.BUS	HSP5 Serial Communication Error	Lỗi truyền thông	Cáp truyền thông hoặc Keypad lỗi	Kiểm tra cáp X6C, đầu nối và Card điều khiển
E.Br	Low Motor Current	Dòng động cơ thấp	Đứt dây motor, contactor hỏng	Kiểm tra contactor và cuộn dây động cơ
nE.OL	Overload Reset	Hết quá tải	Động cơ đã giảm tải	Có thể Reset lỗi
nE.OL2	Low Speed Overload Reset	Hết quá tải tốc độ thấp	Động cơ đã làm nguội	Có thể Reset lỗi
nE.dOH	Motor Overheat Reset	Động cơ đã nguội	Cảm biến nhiệt trở về bình thường	Reset và vận hành lại

Các nhóm lỗi thường gặp trên biến tần Keb điều khiển máy ép nhựa

1. Lỗi quá dòng (E.OC)

Đây là lỗi phổ biến nhất trên các máy ép nhựa sau thời gian dài vận hành. Nguyên nhân có thể do động cơ bị chạm đất, dây cáp hỏng, IGBT lỗi hoặc tải cơ khí tăng đột ngột. Khi gặp lỗi này, cần đo điện trở cách điện động cơ, kiểm tra dây động lực và chạy thử biến tần không tải để xác định nguyên nhân.

2. Lỗi quá áp (E.OP)

Thường xuất hiện khi máy giảm tốc quá nhanh hoặc điện trở xả bị hỏng. Nếu không xử lý kịp thời có thể gây hư hỏng IGBT và tụ DC Bus. Nên kiểm tra điện trở xả, Braking Unit và điều chỉnh lại thời gian giảm tốc.

3. Lỗi thấp áp (E.UP)

Xuất hiện khi điện áp nguồn thấp, mất pha hoặc nguồn điện không ổn định. Đây là lỗi thường gặp tại các nhà máy có phụ tải lớn hoặc nguồn điện yếu. Cần kiểm tra nguồn cấp, contactor và cầu dao.

4. Lỗi quá nhiệt (E.OH)

Nếu quạt làm mát bị hỏng hoặc bụi bẩn bám nhiều vào khe tản nhiệt, nhiệt độ module công suất sẽ tăng cao và biến tần tự động dừng để bảo vệ linh kiện. Việc vệ sinh định kỳ giúp hạn chế đáng kể lỗi này.

5. Lỗi quá tải (E.OL)

Động cơ hoạt động vượt công suất trong thời gian dài sẽ kích hoạt chức năng bảo vệ quá tải. Người vận hành cần kiểm tra tải cơ khí, bạc đạn, hộp số và khai báo lại đúng thông số động cơ.

6. Lỗi Encoder (E.ENCC)

Đối với các hệ thống điều khiển vòng kín, Encoder đóng vai trò rất quan trọng. Cáp Encoder bị đứt, lỏng đầu nối hoặc Encoder hỏng sẽ khiến biến tần không nhận được tín hiệu phản hồi và dừng hoạt động.

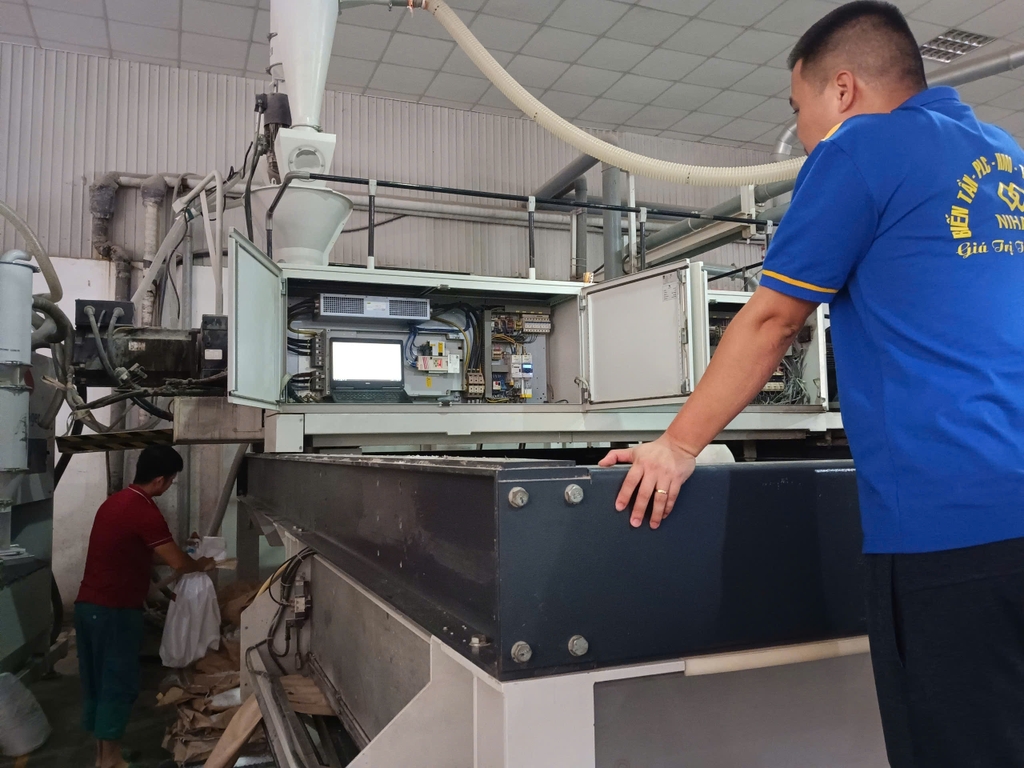

7. Lỗi truyền thông (E.BUS)

Lỗi này thường xảy ra khi kết nối giữa Keypad, PLC hoặc Card điều khiển bị gián đoạn. Cần kiểm tra cáp X6C, đầu nối và các tham số truyền thông.

Quy trình kiểm tra khi KEB F5 báo lỗi

Để xác định chính xác nguyên nhân, nên thực hiện theo trình tự sau:

Kiểm tra điện áp nguồn 3 pha.
Kiểm tra CB và contactor.
Kiểm tra động cơ và cáp động lực.
Kiểm tra điện trở xả.
Kiểm tra quạt làm mát và nhiệt độ tản nhiệt.
Kiểm tra Encoder và cáp Encoder.
Xem lịch sử lỗi (Fault History).
Đo kiểm bo công suất và IGBT nếu cần.

Quy trình này giúp tránh thay thế linh kiện không cần thiết và rút ngắn thời gian sửa chữa.

Cách hạn chế biến tần KEB F5 báo lỗi

Để tăng tuổi thọ và giảm thời gian dừng máy, doanh nghiệp nên:

Vệ sinh tủ điện định kỳ 3–6 tháng/lần.
Kiểm tra quạt làm mát và thay thế khi cần.
Siết chặt các đầu nối nguồn và động lực.
Đo điện trở cách điện động cơ định kỳ.
Sao lưu thông số trước khi thay linh kiện.
Kiểm tra điện trở xả và nguồn cấp.
Bảo trì hệ thống làm mát của tủ điện.

Việc bảo trì định kỳ không chỉ giảm số lần báo lỗi mà còn giúp kéo dài tuổi thọ của biến tần và động cơ.

Biến tần KEB COMBIVERT F5 là thiết bị điều khiển đáng tin cậy, tuy nhiên vẫn có thể phát sinh các mã lỗi do nguồn điện, động cơ, Encoder hoặc điều kiện làm việc. Việc hiểu rõ ý nghĩa của từng mã lỗi và thực hiện kiểm tra theo đúng quy trình sẽ giúp xử lý nhanh sự cố, giảm thời gian dừng máy và hạn chế hư hỏng lan rộng.

Nếu biến tần báo lỗi liên tục hoặc đã kiểm tra nhưng không xác định được nguyên nhân, nên liên hệ đơn vị có kinh nghiệm để kiểm tra chuyên sâu, tránh tự ý thay thế linh kiện gây phát sinh chi phí.
