Đồng bộ tốc độ băng tải bằng biến tần và PLC

Trong dây chuyền sản xuất, nhiều băng tải thường hoạt động nối tiếp để vận chuyển nguyên liệu hoặc sản phẩm giữa các công đoạn. Nếu tốc độ không được phối hợp phù hợp, hàng hóa dễ bị dồn tại điểm chuyển tiếp, kéo lệch hoặc di chuyển không đều.

Giải pháp đồng bộ tốc độ băng tải bằng biến tần và PLC giúp điều chỉnh tốc độ tập trung, thiết lập tỷ lệ vận hành cho từng công đoạn và quản lý trình tự chạy, dừng. Hệ thống được thiết kế theo đặc điểm cơ khí, tải vận chuyển và yêu cầu công nghệ của từng dây chuyền.

Mục lục

1. Vì sao cần đồng bộ tốc độ nhiều băng tải?

2. Nguyên lý phối hợp biến tần và PLC

3. Các phương án điều khiển tốc độ băng tải

4. Lợi ích đối với dây chuyền sản xuất

5. Ứng dụng của giải pháp đồng bộ băng tải

6. Lưu ý khi lựa chọn thiết bị và cài đặt

7. Quy trình triển khai giải pháp

8. Tư vấn hệ thống điều khiển băng tải tại NIHACO

1. Vì sao cần đồng bộ tốc độ nhiều băng tải?

Mỗi băng tải có thể sử dụng motor, hộp giảm tốc và cơ cấu truyền động khác nhau. Khi điều chỉnh riêng lẻ, người vận hành khó duy trì sự phối hợp giữa các công đoạn, đặc biệt lúc thay đổi năng suất hoặc chuyển sang loại sản phẩm mới.

Những tình trạng thường gặp gồm:

Băng tải phía trước cấp hàng nhanh hơn khả năng tiếp nhận phía sau.
Sản phẩm bị ùn, nghiêng hoặc xô lệch tại điểm chuyển tiếp.
Khoảng cách giữa các sản phẩm không phù hợp với công đoạn tiếp theo.
Phải điều chỉnh nhiều vị trí mỗi khi thay đổi tốc độ dây chuyền.
Băng tải phía sau dừng nhưng phía trước vẫn tiếp tục cấp hàng.
Tốc độ vận chuyển thay đổi khi tải tăng hoặc giảm.

Giải pháp điều khiển phù hợp giúp các băng tải phối hợp theo cùng một yêu cầu sản xuất.

Đồng bộ tốc độ không có nghĩa là mọi băng tải phải chạy bằng nhau. Một số công đoạn cần cùng vận tốc dài để chuyển sản phẩm êm; những công đoạn khác cần chênh lệch tốc độ có kiểm soát để giãn khoảng cách hoặc điều tiết cấp liệu.

2. Nguyên lý phối hợp biến tần và PLC

Trong cấu hình phổ biến, mỗi motor được điều khiển bởi một biến tần riêng. PLC tiếp nhận tốc độ đặt, tính toán giá trị phù hợp cho từng băng tải và xử lý điều kiện vận hành của toàn dây chuyền.

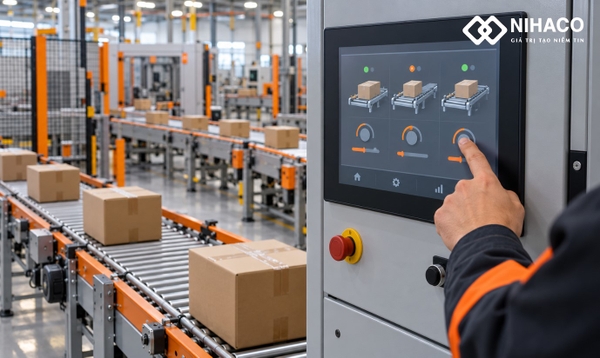

Người vận hành có thể nhập tốc độ trên HMI hoặc điều chỉnh bằng thiết bị đặt tốc độ phù hợp. Từ giá trị chung này, PLC phân phối lệnh tới các biến tần theo tỷ lệ đã thiết lập.

Vai trò của các thiết bị

Thiết bị	Chức năng chính
Biến tần	Điều chỉnh tốc độ motor, thiết lập đặc tính tăng và giảm tốc
PLC	Tính toán tốc độ, quản lý trình tự và xử lý liên động
HMI	Nhập thông số, chọn chế độ và theo dõi trạng thái
Cảm biến	Phát hiện sản phẩm, hỗ trợ kiểm soát cấp liệu và ùn hàng
Encoder khi cần	Cung cấp thông tin tốc độ hoặc vị trí thực tế
Tủ điện	Tích hợp thiết bị động lực, điều khiển và bảo vệ

Ví dụ, băng tải cấp hàng và băng tải trung gian được thiết lập cùng vận tốc dài để hỗ trợ chuyển sản phẩm ổn định. Băng tải đầu ra có thể chạy nhanh hơn theo tỷ lệ phù hợp để tạo khoảng cách giữa các sản phẩm.

Khi thay đổi tốc độ chung, PLC tính lại giá trị đặt cho từng biến tần. Nhờ đó, người vận hành không phải chỉnh riêng từng băng tải.

3. Các phương án điều khiển tốc độ băng tải

Điều khiển bằng tín hiệu analog

PLC hoặc bộ điều khiển gửi tín hiệu analog tới biến tần để đặt tốc độ. Loại tín hiệu được lựa chọn theo khả năng hỗ trợ của thiết bị.

Phương án này phù hợp với hệ thống có cấu hình đơn giản, số lượng băng tải không lớn và nhu cầu trao đổi dữ liệu vận hành vừa phải.

Khi triển khai, cần chú ý việc quy đổi tín hiệu, cách ly và chống nhiễu. Nếu cần phân phối một tín hiệu tới nhiều biến tần, phải kiểm tra đặc tính đầu vào và sử dụng phương án phân phối phù hợp.

Điều khiển qua truyền thông

PLC gửi lệnh chạy, dừng, tốc độ đặt và đọc trạng thái biến tần qua giao thức tương thích.

Phương án truyền thông thuận tiện cho hệ thống cần:

Điều khiển tập trung nhiều băng tải.
Hiển thị trạng thái và lỗi trên HMI.
Lưu thông số theo từng loại sản phẩm.
Theo dõi dữ liệu vận hành mà biến tần hỗ trợ.
Mở rộng thêm công đoạn trong tương lai.

Cần đánh giá chu kỳ cập nhật, độ trễ và phản ứng khi mất kết nối. Truyền thông là phương thức trao đổi dữ liệu; độ chính xác đồng bộ còn phụ thuộc vào toàn bộ cấu hình điều khiển và truyền động.

Điều khiển có phản hồi encoder

Với yêu cầu duy trì tốc độ chính xác hơn khi tải thay đổi, có thể xem xét bổ sung encoder và phương án điều khiển phản hồi phù hợp.

Encoder có thể dùng để lấy tốc độ tham chiếu hoặc phản hồi tốc độ của từng truyền động. Vị trí lắp và cách xử lý tín hiệu cần được xác định theo đại lượng cần kiểm soát.

Nếu mục tiêu là kiểm soát tốc độ bề mặt băng tải, cần tính đến khả năng trượt giữa motor, tang dẫn động và dây băng. Chỉ đo tốc độ motor có thể chưa phản ánh đầy đủ chuyển động thực tế của băng tải.

4. Lợi ích đối với dây chuyền sản xuất

Điều chỉnh năng suất tập trung

Người vận hành thay đổi tốc độ tại một vị trí. Hệ thống tự tính toán tốc độ đặt cho từng công đoạn theo tỷ lệ đã cài, giúp giảm thao tác thủ công.

Hạn chế dồn và xô lệch sản phẩm

Phối hợp tốc độ giữa các băng tải giúp quá trình chuyển tiếp phù hợp hơn. Khi kết hợp cảm biến, PLC có thể điều tiết việc cấp hàng theo khả năng tiếp nhận của công đoạn phía sau.

Chủ động quản lý trình tự vận hành

PLC kiểm tra điều kiện sẵn sàng trước khi cho phép cấp liệu. Khi một công đoạn dừng hoặc gặp lỗi, hệ thống xử lý các băng tải liên quan theo logic đã thiết kế.

Thuận tiện chuyển đổi sản phẩm

Với dây chuyền sản xuất nhiều loại hàng, HMI có thể lưu các bộ thông số đã được chạy thử, như tốc độ chung, tỷ lệ giữa các băng tải và thời gian chuyển tiếp.

Hỗ trợ kiểm tra và bảo trì

Trạng thái thiết bị và cảnh báo được tập trung về giao diện vận hành trong phạm vi hệ thống hỗ trợ. Điều này giúp kỹ thuật viên khoanh vùng nguyên nhân khi dây chuyền hoạt động bất thường.

Mức cải thiện thực tế phụ thuộc vào hiện trạng cơ khí, đặc tính sản phẩm và chất lượng hiệu chỉnh khi chạy thử.

5. Ứng dụng của giải pháp đồng bộ băng tải

Dây chuyền đóng gói

Phối hợp băng tải cấp sản phẩm, chuyển tiếp và đầu ra để phù hợp với tốc độ tiếp nhận của máy đóng gói, đóng thùng hoặc dán nhãn.

Chế biến thực phẩm

Điều chỉnh tốc độ vận chuyển giữa các công đoạn sơ chế, kiểm tra và đóng gói theo yêu cầu sản xuất.

Sản xuất bao bì

Phối hợp quá trình cấp liệu, chuyển bán thành phẩm và đưa sản phẩm ra khỏi máy, hạn chế ùn tại vị trí giao nhận.

Dây chuyền phân loại hàng hóa

Kết hợp tốc độ băng tải với cảm biến và cơ cấu phân loại để chuyển sản phẩm tới vị trí phù hợp.

Vận chuyển vật liệu rời

Điều tiết cấp liệu giữa các băng tải than, đá, quặng hoặc nguyên liệu, phù hợp với khả năng tiếp nhận của thiết bị phía sau.

Dây chuyền lắp ráp

Điều chỉnh nhịp vận chuyển theo năng lực của các trạm làm việc, hỗ trợ thay đổi tốc độ khi tổ chức lại sản xuất.

Với ứng dụng cần cắt theo chiều dài, bám vị trí hoặc kiểm soát lực căng vật liệu, phải đánh giá thêm yêu cầu điều khiển chuyển động tương ứng.

Dự án thực tế dành cho băng tải chúng tôi đã triển khai thành công

6. Lưu ý khi lựa chọn thiết bị và cài đặt

Cùng tần số chưa chắc cùng tốc độ băng tải

Vận tốc dài của băng tải phụ thuộc vào tốc độ motor, tỷ số truyền, đường kính tang và tình trạng truyền động.

Hai biến tần cùng hiển thị một giá trị Hz vẫn có thể tạo ra tốc độ băng tải khác nhau. Vì vậy, cần đo thực tế và hiệu chỉnh tỷ lệ theo vận tốc dài cần đạt.

Chọn biến tần theo đặc tính tải

Ngoài công suất motor, cần xem xét dòng định mức, mô-men khởi động, khả năng quá tải, tần suất chạy dừng và điều kiện môi trường.

Băng tải thường xuyên khởi động khi có hàng cần được đánh giá theo tải thực tế. Trường hợp chạy chậm trong thời gian dài cũng cần kiểm tra khả năng làm mát của motor.

Phối hợp đặc tính tăng và giảm tốc

Các băng tải có tỷ số truyền hoặc tốc độ mục tiêu khác nhau cần được hiệu chỉnh để phối hợp trong quá trình thay đổi tốc độ.

Không nên chỉ sao chép cùng một bộ thông số cho mọi biến tần. Cần kiểm tra phản ứng thực tế khi khởi động, tăng tốc, giảm tốc và dừng.

Xây dựng liên động theo dòng sản phẩm

Với nhiều hệ thống nối tiếp, công đoạn phía sau cần sẵn sàng trước khi phía trước cấp hàng.

Khi dừng bình thường, có thể ngừng cấp liệu trước rồi cho phần phía sau chạy hết hàng nếu công nghệ cho phép. Khi gặp lỗi, trình tự xử lý phải phù hợp với vị trí sự cố và nguy cơ dồn hàng.

Các chức năng dừng khẩn và bảo vệ người vận hành cần được thiết kế theo yêu cầu an toàn của máy, tách biệt với logic điều tiết sản phẩm thông thường.

Kiểm tra cơ khí trước khi hiệu chỉnh

Dây băng trượt, tang mòn, hộp giảm tốc bất thường hoặc ổ trục bị kẹt đều ảnh hưởng đến khả năng duy trì tốc độ.

Hiệu chỉnh điều khiển cần đi cùng kiểm tra cơ khí để hệ thống vận hành ổn định.

Xác định phản ứng khi mất tín hiệu

Cần quy định rõ cách xử lý khi mất truyền thông, mất tín hiệu tốc độ hoặc cảm biến gặp lỗi. Hệ thống không nên tiếp tục cấp hàng vào công đoạn đã mất khả năng tiếp nhận.

7. Quy trình triển khai giải pháp

Bước 1: Khảo sát hiện trạng

Thu thập thông tin về số lượng băng tải, motor, hộp giảm tốc, đường kính tang, tải vận chuyển và hệ thống điện hiện có.

Bước 2: Xác định yêu cầu công nghệ

Làm rõ dải tốc độ, tỷ lệ giữa các băng tải, sai lệch cho phép, chế độ chạy và điều kiện chuyển tiếp sản phẩm.

Bước 3: Lựa chọn cấu hình

Xác định biến tần, PLC, HMI, cảm biến, phương thức kết nối và nhu cầu sử dụng encoder.

Bước 4: Thiết kế và lập trình

Xây dựng sơ đồ điện, thuật toán tính tốc độ, trình tự vận hành, liên động và giao diện giám sát.

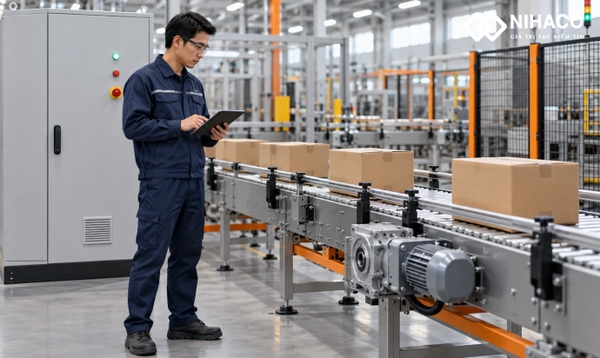

Bước 5: Chạy thử và hiệu chỉnh

Kiểm tra chiều quay, vận tốc thực tế và quá trình chuyển hàng. Đánh giá hệ thống ở các chế độ tải, khi đổi tốc độ và khi một công đoạn dừng.

Bước 6: Bàn giao và hướng dẫn

Lưu chương trình, thông số đã kiểm tra và hướng dẫn thao tác. Quy định rõ những giá trị người vận hành được phép thay đổi.

8. Tư vấn hệ thống điều khiển băng tải tại NIHACO

Công ty Cổ phần Tự động hóa NIHACO tư vấn giải pháp điều khiển băng tải, thiết kế tủ điện, lập trình PLC, HMI và cài đặt biến tần theo yêu cầu dây chuyền.

Các hạng mục gồm:

Điều chỉnh tốc độ tập trung cho nhiều băng tải.
Thiết lập tỷ lệ tốc độ theo từng công đoạn.
Lập trình trình tự chạy, dừng và liên động cấp liệu.
Tích hợp cảm biến, hiển thị trạng thái và cảnh báo.
Cải tạo tủ điện và hệ thống điều khiển hiện có.
Kiểm tra, chạy thử và hiệu chỉnh phối hợp tốc độ.

Khi cần tư vấn, doanh nghiệp có thể cung cấp hình ảnh dây chuyền, thông số motor, số lượng băng tải và mô tả tình trạng đang gặp phải. Đây là cơ sở để lựa chọn cấu hình phù hợp với nhu cầu sản xuất.

NIHACO – Tư vấn, thiết kế và triển khai giải pháp điều khiển băng tải công nghiệp.
