Đấu nối và cài đặt biến tần Delixi E-Series cho băng tải

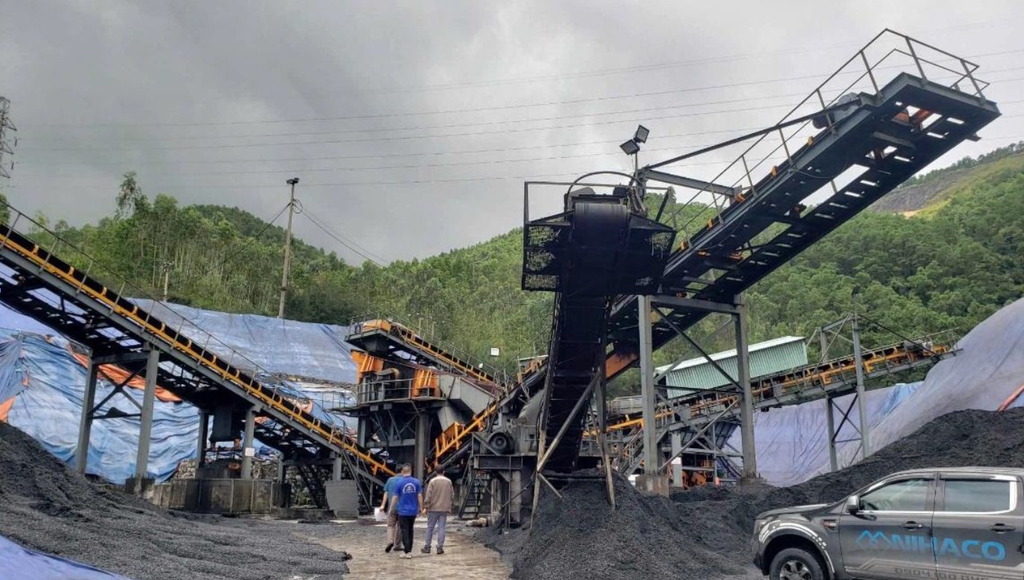

Băng tải là một trong những hệ thống vận chuyển được sử dụng phổ biến trong nhà máy, xưởng sản xuất, kho hàng, ngành thực phẩm, sản xuất vật liệu và nhiều dây chuyền công nghiệp. Để băng tải vận hành ổn định, khởi động êm, điều chỉnh tốc độ linh hoạt và hạn chế dòng điện khởi động của động cơ, biến tần là giải pháp được sử dụng rất rộng rãi.

Trong đó, các dòng biến tần Delixi E-Series có thể đáp ứng nhiều ứng dụng điều khiển động cơ băng tải với công suất khác nhau. Tuy nhiên, để hệ thống hoạt động đúng, cần thực hiện chính xác cả đấu nối phần điện và cài đặt thông số biến tần.

Bài viết dưới đây hướng dẫn cách đấu nối và cài đặt biến tần Delixi E-Series cho băng tải theo cấu hình điều khiển bằng nút nhấn và chiết áp.

1. Vì sao nên sử dụng biến tần cho băng tải?

Động cơ băng tải khi khởi động trực tiếp thường tạo ra dòng điện khởi động lớn và mô-men xoắn tăng đột ngột. Điều này có thể gây giật băng tải, rung cơ khí và ảnh hưởng đến tuổi thọ của hộp số, dây băng cũng như các bộ phận truyền động.

Sử dụng biến tần giúp:

• Khởi động động cơ êm hơn.
• Hạn chế dòng điện khởi động.
• Điều chỉnh tốc độ băng tải dễ dàng.
• Giảm hiện tượng giật khi khởi động và dừng.
• Hạn chế tác động cơ khí lên dây băng, puly và hộp số.
• Có thể đảo chiều động cơ khi ứng dụng yêu cầu.
• Dễ dàng tích hợp nút nhấn, công tắc, cảm biến hoặc PLC.
• Hỗ trợ bảo vệ động cơ khi xảy ra quá dòng, quá áp, quá tải và một số sự cố khác.

Đối với các băng tải cần thay đổi tốc độ theo từng loại sản phẩm hoặc từng công đoạn sản xuất, biến tần đặc biệt hữu ích.

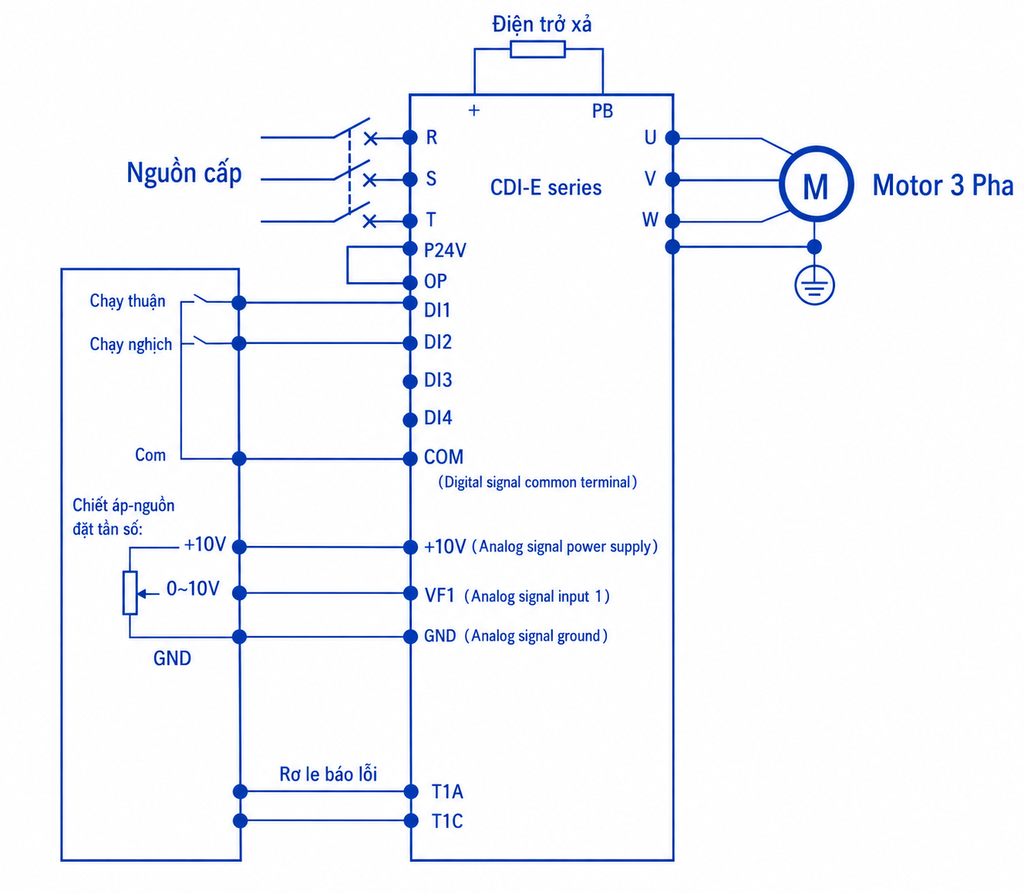

2. Sơ đồ đấu nối biến tần Delixi E-Series cho băng tải

Về cơ bản, hệ thống băng tải sử dụng biến tần gồm:

Nguồn điện → Aptomat → Biến tần → Động cơ băng tải

Đối với động cơ 3 pha, nguồn điện được đưa vào đầu vào của biến tần và đầu ra biến tần cấp cho động cơ.

Đầu vào nguồn

Tùy model và điện áp sử dụng, nguồn điện được đấu vào các chân đầu vào của biến tần theo đúng sơ đồ trên tem hoặc tài liệu của model.

Thông thường với biến tần 3 pha:

L1/R – L2/S – L3/T: đầu vào nguồn AC.

Đầu ra động cơ

Các đầu:

U/T1 – V/T2 – W/T3

được đấu tới ba đầu dây động cơ.

PE: đấu nối đất bảo vệ cho biến tần và động cơ.

Lưu ý: Không được đấu nguồn điện lưới trực tiếp vào các đầu U/T1, V/T2, W/T3 của biến tần vì có thể gây hư hỏng tầng công suất.

3. Các thông số quan trọng khi cài đặt biến tần Delixi E-Series cho băng tải

Sau khi hoàn thành phần đấu nối, cần cài đặt các thông số phù hợp với động cơ và yêu cầu vận hành.

Dưới đây là nhóm thông số quan trọng theo bảng cài đặt được cung cấp.

Thông số	Chức năng	Thiết lập tham khảo
P0.02	Chế độ điều khiển	0: V/F
P0.03	Nguồn lệnh chạy	1: Điều khiển bằng cầu đấu
P0.04	Nguồn tần số	3: Cầu đấu VF1
P0.07	Tần số tối đa	0.00–600.00 Hz
P0.08	Tần số giới hạn trên	Theo tốc độ yêu cầu
P0.09	Tần số giới hạn dưới	Theo tốc độ yêu cầu
P0.11	Thời gian tăng tốc	0.01–650.00 giây
P0.12	Thời gian giảm tốc	0.01–650.00 giây
P0.14	Công suất định mức motor	Theo công suất động cơ
P0.15	Tần số định mức motor	Theo tem động cơ
P0.16	Điện áp định mức motor	Theo tem động cơ
P0.17	Dòng điện định mức motor	Theo tem động cơ
P0.18	Tốc độ định mức motor	Theo tem động cơ
P2.0.29	Rơ-le đầu ra	Theo chức năng yêu cầu

4. Quy trình chạy thử băng tải sau khi cài đặt

Sau khi hoàn thành đấu nối và cài đặt, không nên đưa ngay băng tải vào chạy tải đầy đủ.

Nên thực hiện theo trình tự:

Bước 1: Kiểm tra đấu dây

Kiểm tra:

• Nguồn cấp biến tần.
• Dây U/V/W đến động cơ.
• Dây tiếp địa.
• Dây điều khiển.
• Nút START/STOP.
• Chiết áp hoặc tín hiệu analog.
• Các thiết bị bảo vệ.

Bước 2: Chạy không tải

Cho băng tải chạy ở tần số thấp.

Quan sát:

• Chiều quay động cơ.
• Tiếng ồn.
• Độ rung.
• Dòng điện.
• Tình trạng dây băng.
• Hộp số và cơ cấu truyền động.

Bước 3: Kiểm tra chiều quay

Nếu động cơ quay ngược chiều mong muốn, cần xử lý theo đúng quy trình kỹ thuật và hướng dẫn của nhà sản xuất.

Không thay đổi dây khi biến tần đang có điện.

Bước 4: Tăng dần tốc độ

Tăng tần số từ từ và kiểm tra dòng điện động cơ.

Bước 5: Chạy có tải

Đưa tải vào băng tải và theo dõi:

• Dòng điện động cơ.
• Khả năng tăng tốc.
• Khả năng giảm tốc.
• Nhiệt độ động cơ.
• Độ rung.
• Tiếng ồn.
• Các cảnh báo hoặc lỗi trên biến tần.

5. Một số lỗi thường gặp khi chạy biến tần cho băng tải

Biến tần báo quá dòng khi khởi động

Có thể kiểm tra:

• Tải băng tải quá nặng.
• Băng tải bị kẹt.
• Hộp số gặp vấn đề.
• Thời gian tăng tốc quá ngắn.
• Thông số động cơ cài đặt không đúng.
• Công suất biến tần không phù hợp.

Băng tải chạy giật

Kiểm tra:

• Thời gian tăng tốc.
• Thời gian giảm tốc.
• Tần số điều khiển.
• Tín hiệu analog.
• Cơ cấu cơ khí.
• Độ căng dây băng.

Biến tần báo quá áp khi dừng

Kiểm tra:

• Thời gian giảm tốc.
• Quán tính tải.
• Điện áp nguồn.
• Điện trở hãm nếu ứng dụng cần sử dụng.

Băng tải không chạy

Kiểm tra:

• P0.03 đã chọn đúng nguồn lệnh chưa.
• Tín hiệu RUN đã được cấp chưa.
• P0.04 đã chọn đúng nguồn tần số chưa.
• Tín hiệu VF1/analog có đúng không.
• Có cảnh báo hoặc lỗi trên biến tần không.
• Mạch STOP hoặc liên động an toàn có đang tác động không.

6. Lưu ý quan trọng khi đấu biến tần Delixi cho băng tải

Đấu nối biến tần không chỉ đơn giản là kết nối nguồn điện với động cơ. Hệ thống cần được thiết kế phù hợp với cả phần điện, điều khiển và cơ khí.

Một số lưu ý quan trọng:

• Chọn biến tần có công suất phù hợp với động cơ.
• Kiểm tra điện áp nguồn trước khi cấp điện.
• Cài đặt đúng thông số trên tem động cơ.
• Đấu dây đúng terminal của từng model.
• Không đấu hoặc tháo dây khi biến tần đang mang điện.
• Sử dụng tiếp địa đúng kỹ thuật.
• Thiết lập thời gian tăng/giảm tốc phù hợp.
• Giới hạn tần số phù hợp với tốc độ cơ khí.
• Kiểm tra tải trước khi chạy chính thức.
• Với băng tải tải nặng, cần đánh giá mô-men khởi động và đặc tính tải trước khi lựa chọn biến tần.

Đặc biệt, sơ đồ chân điều khiển có thể khác nhau giữa các model Delixi E-Series, vì vậy cần đối chiếu manual hoặc sơ đồ terminal đúng model trước khi đấu dây.

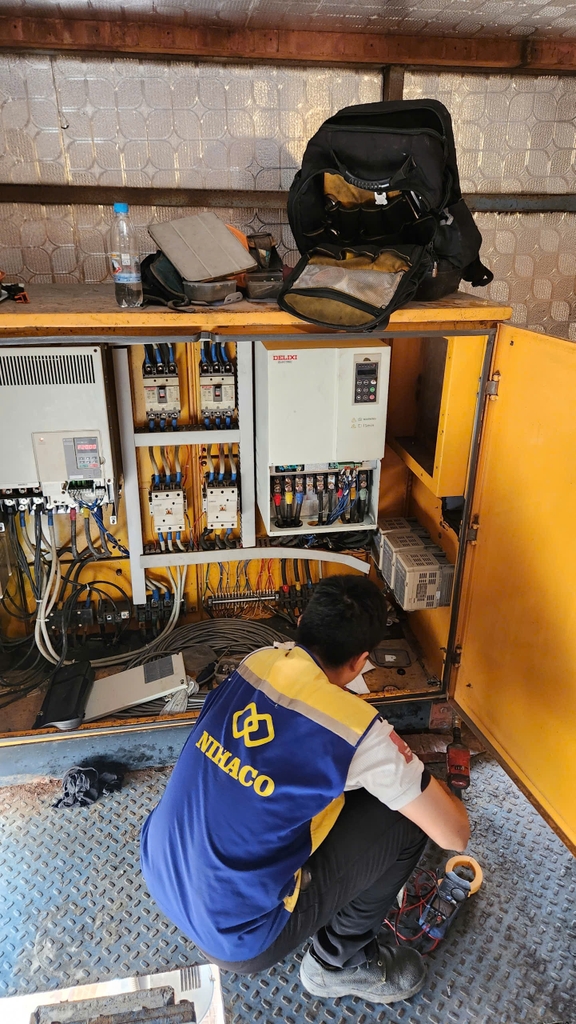

7. Nihaco Automation – Lắp đặt, cài đặt và sửa chữa biến tần

Việc lựa chọn đúng biến tần và cài đặt đúng thông số có ảnh hưởng trực tiếp đến độ ổn định của hệ thống băng tải.

Tham khảo thêm các bài viết cần thiết khi sử dụng biến tần:

Cách chọn biến tần chính xác nhất

Các nguyên nhân gây hư hỏng biến tần

Sửa chữa biến tần tại Hải Phòng

Nihaco Automation cung cấp dịch vụ:

• Cung cấp biến tần Delixi chính hãng
• Biến tần chuyên dụng máy bơm nước
• Biến tần cho máy ép nhựa
• Biến tần cho máy nén khí trục vít
• Biến tần cho băng tải
• Sửa chữa biến tần công nghiệp
• Thi công tủ điện điều khiển
• Tủ điện điều khiển máy nén khí
• Sửa chữa PLC – HMI – Servo

• Biến tần điều khiển pid
• Tủ điện công nghiệp Hải Phòng


Hotline: 0906 33.35.15

Nếu băng tải của nhà máy đang gặp tình trạng khó khởi động, quá dòng, chạy không ổn định, báo lỗi biến tần hoặc cần thay đổi tốc độ, nên kiểm tra đồng thời cả biến tần, động cơ và hệ thống cơ khí thay vì chỉ thay đổi thông số trên biến tần.

Đấu nối và cài đặt biến tần cho băng tải

Đấu nối và cài đặt biến tần Delixi E-Series cho băng tải cần thực hiện đúng từ khâu lựa chọn công suất, đấu nguồn, đấu động cơ, đấu mạch điều khiển đến cài đặt các thông số P0.02, P0.03, P0.04, P0.07, P0.08, P0.09, P0.11, P0.12 và thông số định mức động cơ.

Khi cài đặt đúng, biến tần có thể giúp băng tải khởi động êm, điều chỉnh tốc độ linh hoạt, giảm tác động cơ khí và nâng cao độ ổn định của dây chuyền sản xuất.
