Biến tần dùng để làm gì? Công dụng và ứng dụng thực tế

Biến tần dùng để điều chỉnh tốc độ động cơ, kiểm soát quá trình khởi động, giảm tốc và phối hợp vận hành máy theo yêu cầu sản xuất. Với hệ thống phù hợp, thiết bị còn giúp điều chỉnh hoạt động theo nhu cầu tải và hỗ trợ tiết kiệm điện.

Trong thực tế, doanh nghiệp thường cân nhắc lắp biến tần khi băng tải cần thay đổi tốc độ, máy bơm cần điều chỉnh theo áp suất hoặc các máy trong dây chuyền cần phối hợp với nhau.

Tuy nhiên, lợi ích phụ thuộc vào đặc tính của từng ứng dụng. Hiểu đúng công dụng sẽ giúp lựa chọn thiết bị phù hợp và xác định rõ mục tiêu trước khi đầu tư.

Mục lục

1. Biến tần giải quyết những nhu cầu nào?

2. Điều chỉnh tốc độ theo từng công việc

3. Kiểm soát khởi động và dừng máy

4. Phối hợp vận hành trong dây chuyền

5. Điều chỉnh hoạt động theo nhu cầu tải

6. Ứng dụng và dự án thực tế tại NIHACO

7. Khi nào nên lắp biến tần?

8. Tư vấn giải pháp biến tần tại NIHACO

1. Biến tần giải quyết những nhu cầu nào?

Trong hệ thống điều khiển động cơ xoay chiều, biến tần thay đổi tần số và điện áp cấp cho động cơ để điều chỉnh chế độ vận hành.

Điểm cần quan tâm khi ứng dụng là máy cần thay đổi điều gì và kết quả mong muốn ra sao.

Nhu cầu thực tế	Vai trò của biến tần
Máy cần chạy nhanh, chậm theo công đoạn	Điều chỉnh tốc độ động cơ
Hàng hóa bị xô lệch khi băng tải bắt đầu chạy	Thiết lập quá trình tăng tốc phù hợp
Máy cần giảm tốc trước khi dừng	Điều khiển giảm tốc theo cấu hình
Nhiều thiết bị cần phối hợp	Nhận lệnh và giá trị đặt từ hệ thống điều khiển
Nhu cầu lưu lượng hoặc lượng gió thay đổi	Điều chỉnh tốc độ theo nhu cầu
Cần giám sát trạng thái truyền động	Cung cấp thông tin vận hành, tùy model và kết nối

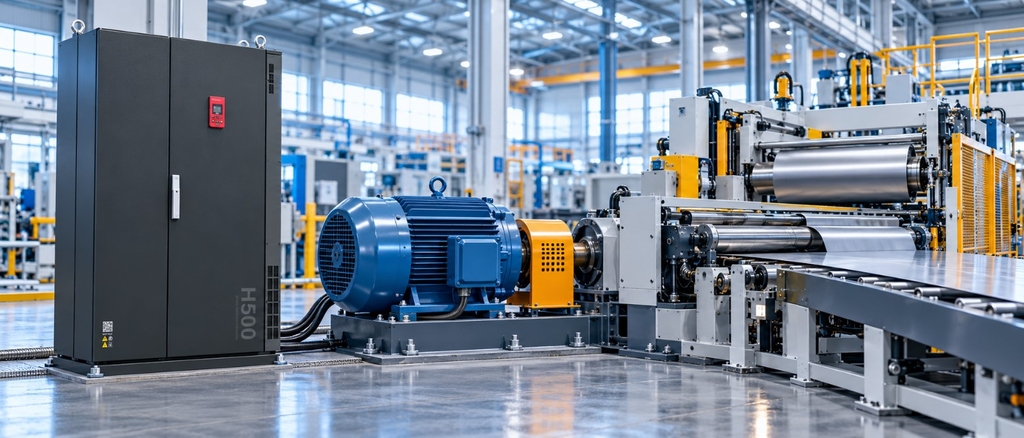

Biến tần có thể được dùng để điều khiển tốc độ trong suốt quá trình làm việc, thay vì chỉ phục vụ lúc khởi động. Đây là một lý do thiết bị được ứng dụng trong nhiều loại máy công nghiệp.

Nếu muốn tìm hiểu cấu tạo và nguyên lý, bạn có thể đọc thêm bài Biến tần là gì?.

2. Điều chỉnh tốc độ theo từng công việc

Thay đổi tốc độ theo công đoạn sản xuất

Một máy có thể cần nhiều chế độ làm việc. Biến tần giúp điều chỉnh tốc độ bằng bàn phím, biến trở, các mức đặt sẵn hoặc tín hiệu từ hệ thống điều khiển, tùy thiết bị.

Ví dụ minh họa: Băng tải đóng gói cần chạy chậm khi công nhân kiểm tra sản phẩm và tăng tốc khi chuyển hàng. Người vận hành có thể lựa chọn chế độ phù hợp trong phạm vi đã thiết lập.

Với máy khuấy, tốc độ có thể thay đổi theo nguyên liệu hoặc từng giai đoạn xử lý. Giá trị cài đặt phải đáp ứng yêu cầu công nghệ và giới hạn của máy.

Hỗ trợ chạy thử và hiệu chỉnh

Trong quá trình kiểm tra máy, chế độ chạy chậm có thể giúp kỹ thuật viên quan sát chiều quay, chuyển động và khả năng phối hợp giữa các bộ phận.

Tuy nhiên, chạy chậm vẫn cần tuân thủ điều kiện vận hành an toàn. Không nên tiếp cận cơ cấu chuyển động chỉ vì máy đang chạy ở tốc độ thấp.

Giới hạn phạm vi điều chỉnh

Biến tần có thể được cài đặt giới hạn tần số để người vận hành điều chỉnh trong phạm vi cho phép.

Không nên tăng giới hạn chỉ để máy chạy nhanh hơn khi chưa kiểm tra tốc độ cho phép của động cơ, hộp số, ổ trục và cơ cấu làm việc. Tốc độ cao hơn cũng không đồng nghĩa chất lượng hoặc năng suất sẽ tốt hơn.

3. Kiểm soát khởi động và dừng máy

Thiết lập quá trình tăng tốc

Biến tần cho phép cài đặt thời gian tăng tốc để động cơ đạt tốc độ yêu cầu theo quá trình được thiết lập.

Với một số ứng dụng, tăng tốc phù hợp giúp hạn chế tác động đột ngột lên dây đai, khớp nối và hàng hóa trên băng tải.

Thời gian tăng tốc cần được lựa chọn theo tải. Đặt quá ngắn có thể làm tăng yêu cầu dòng điện và mô-men; đặt quá dài cũng có thể không phù hợp với chu trình công nghệ.

Điều chỉnh quá trình giảm tốc

Khi có lệnh dừng, hệ thống có thể yêu cầu máy giảm tốc có kiểm soát hoặc dừng theo phương thức khác, tùy cấu hình.

Với tải quán tính lớn, năng lượng trả về khi giảm tốc có thể làm tăng điện áp mạch một chiều. Vì vậy, yêu cầu dừng nhanh cần được đánh giá cùng khả năng hãm của biến tần và hệ thống.

Đối với cầu trục, palang hoặc cơ cấu có tải trọng nâng, cần phối hợp đúng với phanh và các chức năng bảo vệ. Biến tần không tự thay thế phanh cơ khí.

Khi chỉ cần cải thiện khởi động

Nếu động cơ chủ yếu chạy ở tốc độ cố định và chỉ cần cải thiện quá trình khởi động, có thể xem xét khởi động mềm. Nếu cần điều chỉnh tốc độ trong quá trình làm việc, biến tần thường phù hợp hơn.

4. Phối hợp vận hành trong dây chuyền

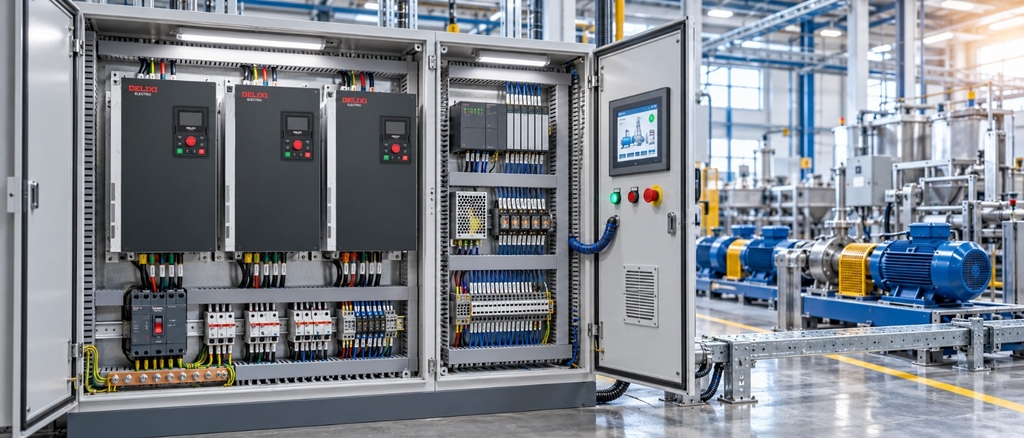

Nhận lệnh từ PLC

Trong dây chuyền tự động, PLC có thể gửi lệnh chạy, dừng và giá trị tốc độ đến biến tần qua tín hiệu hoặc truyền thông mà hai thiết bị hỗ trợ.

Ví dụ minh họa, máy cấp liệu chỉ được phép chạy khi thiết bị phía sau đã sẵn sàng. Biến tần thực hiện điều khiển động cơ, còn điều kiện cho phép chạy được xử lý bởi hệ thống điều khiển.

Cách phối hợp này giúp tổ chức trình tự vận hành theo yêu cầu của dây chuyền.

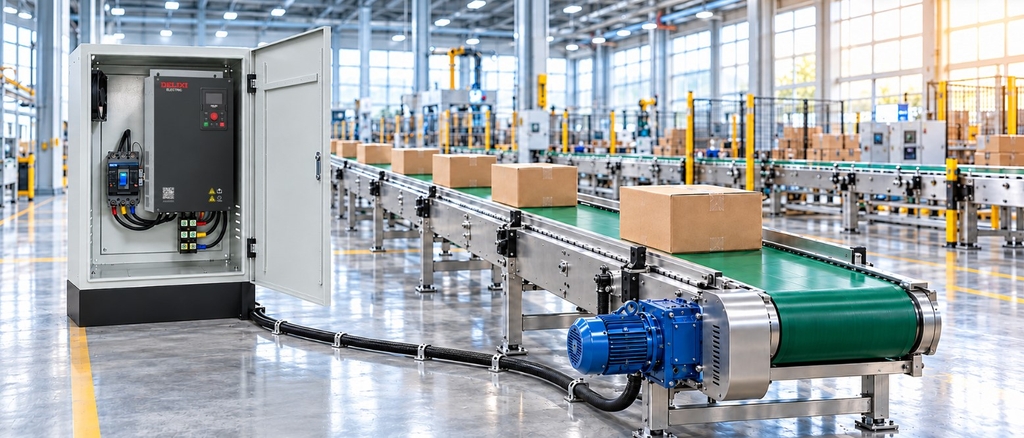

Phối hợp tốc độ nhiều băng tải

Khi sản phẩm chuyển qua nhiều băng tải, tốc độ giữa các đoạn cần phù hợp để hạn chế ùn hàng, kéo giật hoặc khoảng cách chuyển tiếp không mong muốn.

Biến tần cho từng động cơ giúp điều chỉnh tốc độ riêng hoặc chạy theo tỷ lệ đặt trước. Nếu yêu cầu chính xác cao, có thể cần bổ sung phản hồi và giải pháp điều khiển phù hợp.

Cùng tần số không có nghĩa các băng tải sẽ chạy cùng tốc độ. Cần xét thêm tốc độ động cơ, tỷ số truyền, đường kính con lăn và tải thực tế.

Giám sát trạng thái vận hành

Tùy model và phương thức kết nối, hệ thống có thể nhận trạng thái chạy, lỗi, tần số hoặc dòng điện từ biến tần.

Những thông tin này hỗ trợ theo dõi máy và xử lý bất thường. Khi thiết kế, cần xác định rõ hành vi nếu mất tín hiệu hoặc mất truyền thông; không mặc định máy sẽ tự dừng theo cách mong muốn.

5. Điều chỉnh hoạt động theo nhu cầu tải

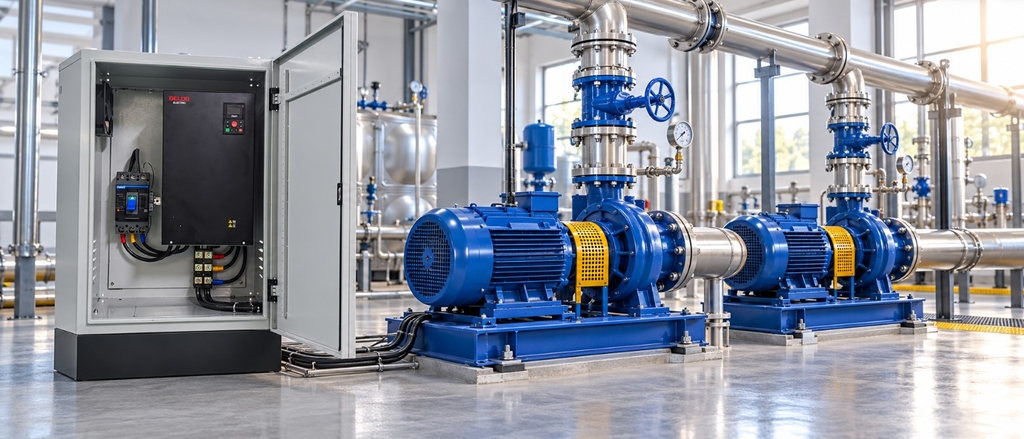

Điều chỉnh lưu lượng và lượng gió

Một hệ thống không phải lúc nào cũng cần vận hành ở cùng một chế độ.

Với máy bơm hoặc quạt phù hợp, điều chỉnh tốc độ có thể giúp đáp ứng nhu cầu lưu lượng, áp suất hoặc lượng gió thay đổi. Phạm vi điều chỉnh cần được xác định theo đặc tính thiết bị và hệ thống.

Vận hành theo tín hiệu cảm biến

Ví dụ, hệ thống bơm có thể nhận tín hiệu từ cảm biến áp suất để điều chỉnh tốc độ theo giá trị đặt.

Để hoạt động ổn định, cần kiểm tra cảm biến, vị trí lắp, cách đấu nối, giới hạn tốc độ và thông số điều khiển. Không nên xem PID là một chức năng chỉ cần bật lên là hệ thống sẽ tự vận hành tốt.

Tham khảo: Biến tần điều khiển PID là gì?

Tiết kiệm điện cần có điều kiện phù hợp

Biến tần có thể hỗ trợ giảm điện năng khi giúp hệ thống vận hành sát nhu cầu thực tế. Hiệu quả phụ thuộc loại tải, thời gian chạy và cách điều khiển trước khi cải tạo.

Nếu máy luôn phải làm việc ở chế độ gần định mức, lợi ích chính có thể nằm ở điều khiển tốc độ hoặc quá trình khởi động.

Doanh nghiệp nên đánh giá điện năng theo cùng điều kiện sản xuất. Trường hợp sản lượng thay đổi, cần xem xét cả điện năng trên một đơn vị sản phẩm để tránh kết luận sai.

6. Ứng dụng và dự án thực tế tại NIHACO

Những loại máy thường sử dụng biến tần

Ứng dụng	Mục đích sử dụng	Điểm cần kiểm tra
Máy bơm nước	Điều chỉnh theo lưu lượng hoặc áp suất	Đặc tính bơm và đường ống
Quạt công nghiệp	Thay đổi lượng gió	Dải tốc độ và rung động
Băng tải	Điều chỉnh, phối hợp tốc độ	Tỷ số truyền và tải
Máy khuấy, máy trộn	Thay đổi theo công đoạn	Mô-men và đặc tính nguyên liệu
Máy nghiền	Điều khiển theo yêu cầu công nghệ	Quá tải, quán tính và điều kiện khởi động
Máy nén khí phù hợp	Điều chỉnh theo nhu cầu khí nén	Bôi trơn, làm mát và bộ điều khiển
Cầu trục, palang	Điều khiển chuyển động	Phanh và các chức năng an toàn

Không phải mọi máy đều có thể cải tạo bằng cách lắp thêm biến tần vào nguồn động cơ. Cần kiểm tra tính tương thích của cả hệ thống trước khi triển khai.

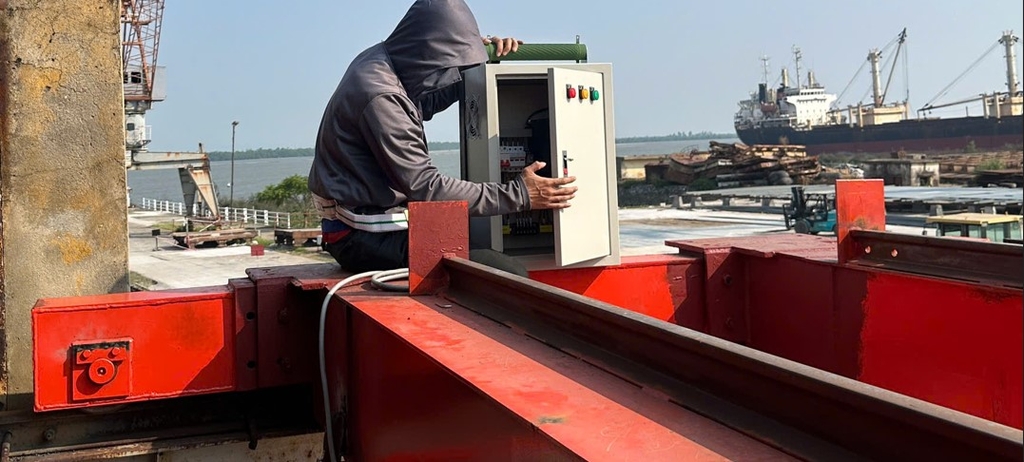

Dự án thực tế: Lắp đặt biến tần điều khiển chân cẩu trục tại Bắc Ninh

NIHACO triển khai lắp đặt biến tần cho hệ thống di chuyển chân cẩu trục tại Bắc Ninh, phục vụ nhu cầu điều chỉnh tốc độ động cơ đưa cẩu di chuyển trên đường ray.

Mục tiêu của phương án là kiểm soát quá trình tăng tốc, giảm tốc và lựa chọn tốc độ di chuyển phù hợp với yêu cầu vận hành.

Với ứng dụng này, việc lựa chọn và cài đặt cần xem xét đồng thời thông số động cơ, số lượng động cơ di chuyển, cơ cấu truyền động, phanh và tín hiệu liên động. Nếu cẩu sử dụng nhiều động cơ, phương án phối hợp phải được đánh giá theo cấu hình thực tế.

Dự án minh họa một công dụng của biến tần: điều khiển chuyển động theo yêu cầu của máy, bên cạnh chức năng thay đổi tốc độ. Biến tần cần phối hợp với hệ thống điện và cơ khí; thiết bị không tự khắc phục được tình trạng đường ray, bánh xe hoặc truyền động bị bất thường.

Xem chi tiết dự án lắp đặt biến tần điều khiển chân cẩu trục tại Bắc Ninh.

Các giải pháp liên quan:

7. Khi nào nên lắp biến tần?

Bắt đầu từ vấn đề cần giải quyết

Trước khi chọn thiết bị, doanh nghiệp nên xác định:

Máy cần thay đổi tốc độ ở công đoạn nào?
Khởi động hoặc dừng hiện tại có ảnh hưởng đến sản phẩm và cơ khí không?
Có cần điều khiển theo cảm biến hay PLC?
Các máy có cần phối hợp tốc độ và trình tự?
Có dữ liệu cho thấy hệ thống đang vận hành dư nhu cầu không?

Mục tiêu càng rõ, việc lựa chọn phương án và kiểm tra hiệu quả sau lắp đặt càng thuận lợi.

Chọn theo động cơ và đặc tính tải

Không nên chọn biến tần chỉ dựa trên công suất kW. Cần đối chiếu điện áp, dòng điện động cơ, yêu cầu quá tải và điều kiện làm việc với khả năng của thiết bị.

Ngoài ra, cần đánh giá khả năng làm mát khi động cơ chạy chậm, điều kiện tủ điện và yêu cầu hãm nếu có.

Tham khảo hướng dẫn chọn biến tần theo động cơ và ứng dụng.

Kiểm tra kết quả sau khi lắp đặt

Việc nghiệm thu nên bám theo mục tiêu ban đầu:

Mục tiêu	Nội dung cần kiểm tra
Điều chỉnh tốc độ	Máy làm việc phù hợp trong dải yêu cầu
Cải thiện khởi động	Dòng điện, thời gian tăng tốc và phản ứng cơ khí
Phối hợp dây chuyền	Trình tự chạy, tốc độ chuyển tiếp và liên động
Điều khiển theo cảm biến	Khả năng đáp ứng khi nhu cầu thay đổi
Tiết kiệm điện	Điện năng ở điều kiện vận hành tương đương

Chạy được động cơ là bước đầu. Hệ thống cần được kiểm tra ở những chế độ làm việc dự kiến trước khi bàn giao.

8. Tư vấn giải pháp biến tần tại NIHACO

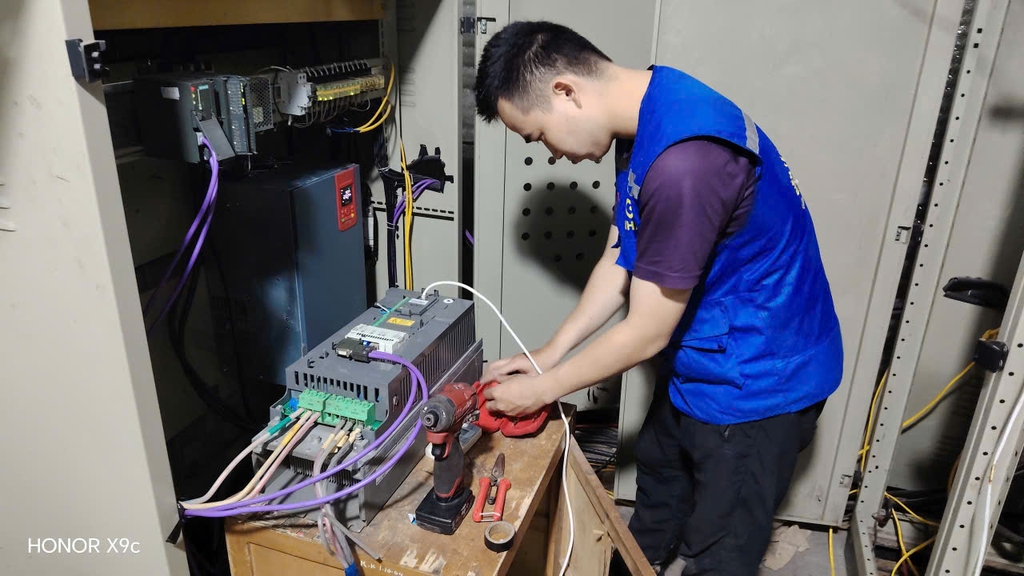

NIHACO tiếp nhận thông tin về động cơ, loại máy và nhu cầu vận hành để tư vấn lựa chọn, lắp đặt và cài đặt biến tần theo ứng dụng.

Để được hỗ trợ, bạn có thể gửi:

Ảnh nhãn động cơ và thông tin nguồn cấp.
Ảnh tủ điện, cơ cấu máy hiện tại.
Mô tả vấn đề cần cải thiện.
Yêu cầu tốc độ, chu trình làm việc hoặc tín hiệu điều khiển.

Nếu máy đang báo lỗi, nên cung cấp mã lỗi và điều kiện phát sinh để kỹ thuật viên có cơ sở kiểm tra.

Tham khảo các dòng biến tần Delixi hoặc dịch vụ thiết kế, lắp đặt tủ điện của NIHACO.
