Biến tần là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

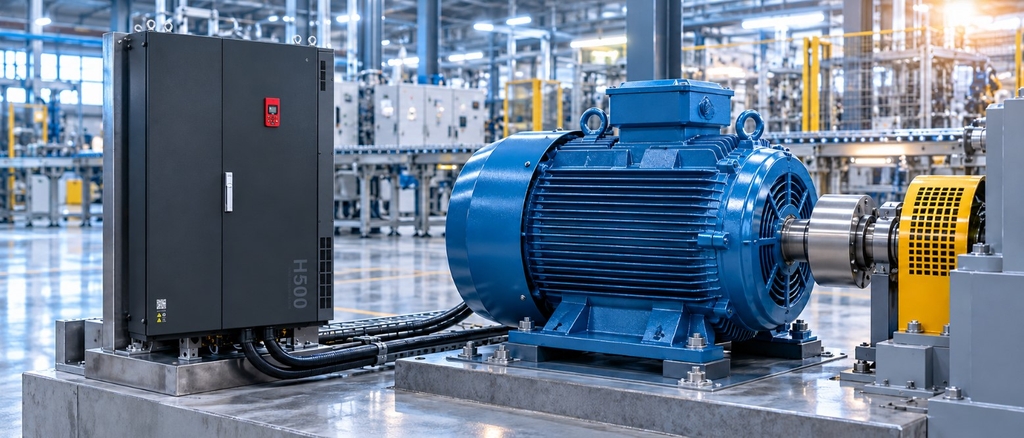

Biến tần là thiết bị điện tử điều khiển tốc độ động cơ điện xoay chiều bằng cách thay đổi tần số và điện áp cấp cho động cơ. Nhờ đó, máy có thể vận hành ở tốc độ phù hợp với nhu cầu sản xuất, thay vì chỉ chạy ở tốc độ gần cố định khi cấp điện trực tiếp.

Biến tần được sử dụng rộng rãi trong hệ thống máy bơm, quạt công nghiệp, băng tải, máy nén khí và nhiều loại máy sản xuất. Ngoài điều chỉnh tốc độ, thiết bị còn hỗ trợ kiểm soát quá trình khởi động, dừng máy và kết nối với hệ thống tự động hóa.

Vậy biến tần hoạt động như thế nào, mang lại lợi ích gì và khi nào nên sử dụng? Bài viết dưới đây giúp bạn hiểu những kiến thức cơ bản trước khi lựa chọn thiết bị.

Mục lục

1. Biến tần là gì?

2. Cấu tạo và nguyên lý hoạt động của biến tần

3. Vai trò của biến tần trong điều khiển động cơ

4. Ứng dụng và dự án thực tế tại NIHACO

5. Biến tần khác gì khởi động mềm?

6. Lưu ý khi lựa chọn và sử dụng biến tần

7. Câu hỏi thường gặp

8. Tư vấn lựa chọn biến tần tại NIHACO

1. Biến tần là gì?

Biến tần thường được gọi bằng tên tiếng Anh là Variable Frequency Drive, viết tắt VFD. Trong hệ thống điều khiển động cơ xoay chiều, thiết bị được lắp giữa nguồn điện và động cơ để điều chỉnh nguồn cấp theo yêu cầu vận hành.

Có thể hiểu đơn giản: động cơ tạo ra chuyển động cho máy, còn biến tần giúp điều chỉnh chuyển động đó nhanh hoặc chậm theo nhu cầu.

Ví dụ dễ hiểu về tác dụng của biến tần

Một băng tải có thể cần chạy chậm khi kiểm tra sản phẩm và chạy nhanh hơn khi chuyển hàng. Khi sử dụng biến tần, người vận hành có thể thay đổi tốc độ thông qua bàn phím, biến trở hoặc lệnh từ hệ thống điều khiển, tùy cấu hình.

Với máy bơm nước, tốc độ động cơ có thể được điều chỉnh theo nhu cầu lưu lượng hoặc áp suất. Cách vận hành cụ thể cần dựa trên đặc tính bơm và thiết kế của hệ thống.

Vì sao thay đổi tần số có thể thay đổi tốc độ động cơ?

Tần số nguồn cấp có liên hệ với tốc độ từ trường quay trong động cơ xoay chiều. Khi biến tần thay đổi tần số, tốc độ làm việc của động cơ có thể thay đổi theo.

Tốc độ thực tế còn phụ thuộc loại động cơ, tải và phương pháp điều khiển. Vì vậy, không nên hiểu rằng một giá trị tần số luôn tương ứng chính xác với cùng một tốc độ trên mọi động cơ.

2. Cấu tạo và nguyên lý hoạt động của biến tần

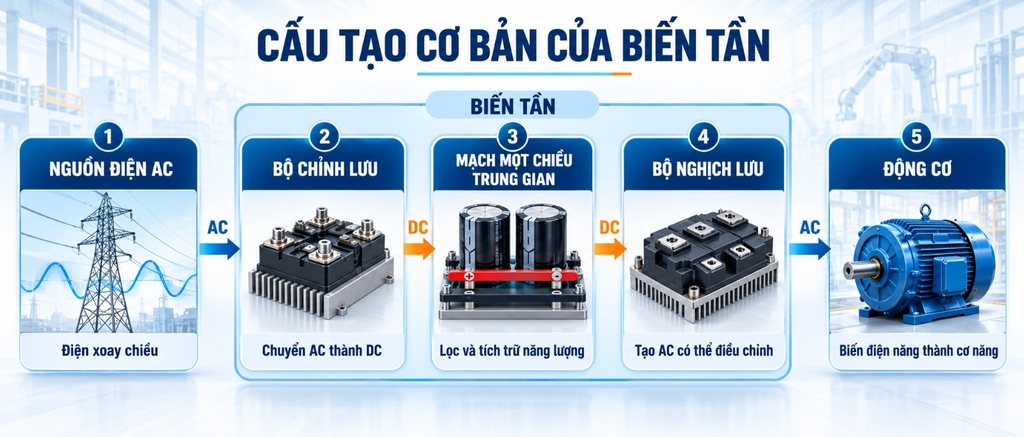

Cấu tạo cơ bản của biến tần

Một biến tần xoay chiều thông dụng thường có các bộ phận sau:

Bộ phận	Chức năng chính
Bộ chỉnh lưu	Chuyển điện xoay chiều đầu vào thành điện một chiều
Mạch một chiều trung gian	Lọc và tích trữ năng lượng cho tầng nghịch lưu
Bộ nghịch lưu	Tạo nguồn xoay chiều đầu ra có tần số và điện áp điều chỉnh được
Mạch điều khiển	Xử lý lệnh vận hành và điều khiển tầng công suất
Bàn phím, màn hình	Cài đặt thông số và hiển thị trạng thái thiết bị
Cổng tín hiệu, truyền thông	Kết nối thiết bị ngoại vi và hệ thống điều khiển, tùy model

Nguyên lý hoạt động của biến tần

Quá trình biến đổi điện năng diễn ra theo ba bước chính:

1. Chỉnh lưu: Chuyển điện xoay chiều từ nguồn thành điện một chiều.

2. Lọc nguồn một chiều: Làm phẳng điện áp tại mạch trung gian để cấp cho tầng nghịch lưu.

3. Nghịch lưu: Đóng cắt các linh kiện công suất để tạo nguồn xoay chiều đầu ra phù hợp với yêu cầu điều khiển động cơ.

Nhờ quá trình này, biến tần có thể điều chỉnh tần số và điện áp cấp cho động cơ theo chế độ vận hành được thiết lập.

3. Vai trò của biến tần trong điều khiển động cơ

Điều chỉnh tốc độ theo nhu cầu sản xuất

Đây là chức năng cơ bản của biến tần. Thay vì để máy chạy ở một tốc độ gần cố định, người vận hành có thể điều chỉnh tốc độ trong phạm vi thiết kế.

Ví dụ, băng tải có thể thay đổi tốc độ theo công đoạn đóng gói; máy trộn có thể cần chế độ chạy khác nhau theo nguyên liệu. Việc điều chỉnh cần đáp ứng yêu cầu công nghệ và giới hạn cơ khí của máy.

Kiểm soát quá trình khởi động và dừng

Biến tần cho phép thiết lập thời gian tăng tốc, giảm tốc để động cơ thay đổi tốc độ theo quá trình được cài đặt. Điều này hỗ trợ hạn chế thay đổi chuyển động đột ngột và giảm tác động cơ học lên hệ truyền động.

Khả năng dừng nhanh phụ thuộc quán tính tải và cấu hình hãm. Với cơ cấu nâng hạ, biến tần phải phối hợp với hệ thống phanh và các chức năng bảo vệ phù hợp.

Hỗ trợ tiết kiệm điện ở ứng dụng phù hợp

Ở những hệ thống có nhu cầu tải thay đổi, điều chỉnh tốc độ theo nhu cầu có thể giúp giảm năng lượng sử dụng. Máy bơm và quạt là những ứng dụng thường được xem xét khi đánh giá giải pháp này.

Tuy nhiên, không phải cứ lắp biến tần là mọi máy đều tiết kiệm điện. Hiệu quả phụ thuộc đặc tính tải, thời gian vận hành và phương pháp điều khiển trước đó. Muốn xác định mức tiết kiệm, cần đo điện năng trong điều kiện vận hành có thể so sánh.

Kết nối với hệ thống tự động hóa

Tùy model, biến tần có thể nhận lệnh từ PLC, cảm biến hoặc hệ thống giám sát. Nhờ đó, tốc độ động cơ có thể được điều chỉnh theo tín hiệu điều khiển thay vì thao tác thủ công.

Ví dụ, hệ thống bơm có thể sử dụng tín hiệu áp suất phản hồi để điều chỉnh tốc độ khi được thiết kế và cài đặt phù hợp.

Tham khảo: Biến tần điều khiển PID là gì?

4. Ứng dụng và dự án thực tế tại NIHACO

Những ứng dụng phổ biến của biến tần

Mỗi loại máy có yêu cầu khác nhau về tốc độ, mô-men và khả năng quá tải. Vì vậy, cần lựa chọn thiết bị theo ứng dụng cụ thể.

Ứng dụng	Mục đích điều khiển
Máy bơm nước	Điều chỉnh tốc độ theo nhu cầu lưu lượng hoặc áp suất
Quạt công nghiệp	Thay đổi lượng gió theo nhu cầu vận hành
Băng tải	Điều chỉnh tốc độ chuyển hàng và phối hợp các công đoạn
Máy nén khí phù hợp	Điều chỉnh chế độ vận hành theo nhu cầu khí nén
Máy nghiền, máy trộn	Điều chỉnh tốc độ theo nguyên liệu và yêu cầu công nghệ
Cầu trục, palang	Điều khiển chuyển động, phối hợp với phanh và hệ thống bảo vệ

Bạn có thể tìm hiểu thêm các giải pháp:

• Biến tần chuyên dụng cho máy bơm nước.

• Biến tần cho băng tải.

• Biến tần cho máy nén khí trục vít.

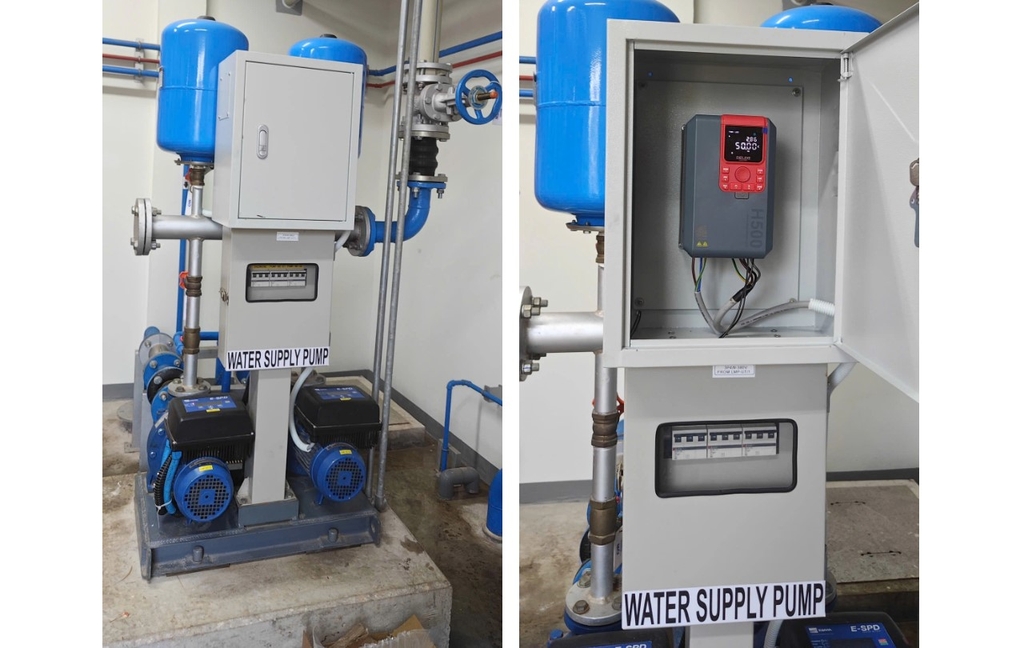

Dự án thực tế: Lắp đặt biến tần cho máy bơm nước tại KCN VSIP Hải Phòng

NIHACO đã triển khai lắp đặt biến tần Delixi H500 điều khiển máy bơm nước công nghiệp tại KCN VSIP Hải Phòng. Dự án được giới thiệu trên website NIHACO với thời điểm hoàn thành tháng 5/2026.

Các hạng mục triển khai gồm khảo sát thông số động cơ và yêu cầu vận hành, lựa chọn thiết bị, đấu nối nguồn và tín hiệu, cài đặt thông số, chạy thử và hiệu chỉnh.

Dự án là ví dụ thực tế về việc đưa biến tần vào hệ thống bơm: thiết bị cần được lựa chọn và cài đặt theo điều kiện làm việc của máy, thay vì chỉ lắp thêm vào nguồn cấp động cơ.

Xem chi tiết dự án lắp đặt biến tần Delixi H500 cho máy bơm nước tại KCN VSIP Hải Phòng.

5. Biến tần khác gì khởi động mềm?

Biến tần và khởi động mềm đều có thể hỗ trợ quá trình khởi động động cơ, nhưng có mục đích sử dụng khác nhau.

Tiêu chí	Biến tần	Khởi động mềm
Chức năng chính	Điều chỉnh tốc độ động cơ trong quá trình vận hành	Hỗ trợ khởi động và, tùy thiết bị, dừng mềm
Phương pháp điều khiển cơ bản	Thay đổi tần số và điện áp cấp cho động cơ	Điều chỉnh điện áp trong giai đoạn khởi động, dừng
Điều chỉnh tốc độ khi máy chạy	Có, trong phạm vi thiết kế	Thông thường không dùng cho mục đích này
Nhu cầu phù hợp	Máy cần thay đổi tốc độ hoặc điều khiển theo quá trình	Máy chủ yếu chạy tốc độ cố định nhưng cần cải thiện khởi động

Nếu máy cần thay đổi tốc độ trong quá trình làm việc, biến tần thường là phương án cần xem xét. Nếu máy chủ yếu chạy cố định và chỉ cần cải thiện quá trình khởi động, có thể đánh giá giải pháp khởi động mềm.

Việc lựa chọn cuối cùng cần dựa trên tải, nguồn điện và yêu cầu vận hành thực tế.

6. Lưu ý khi lựa chọn và sử dụng biến tần

Không chọn thiết bị chỉ dựa vào công suất kW

Hai động cơ cùng công suất có thể phục vụ các tải rất khác nhau. Máy bơm, băng tải và máy nghiền không nhất thiết sử dụng cùng một cấu hình biến tần.

Khi lựa chọn, cần kiểm tra:

• Điện áp, số pha của nguồn cấp.

• Điện áp và dòng điện định mức của động cơ.

• Đặc tính tải và yêu cầu quá tải.

• Dải tốc độ, thời gian làm việc và số lần khởi động.

• Yêu cầu điều khiển, truyền thông và hãm.

• Điều kiện môi trường lắp đặt.

Tham khảo hướng dẫn: Cách chọn biến tần theo động cơ và ứng dụng.

Phân biệt nguồn đầu vào và đầu ra

Thông số “biến tần một pha” thường được dùng để nói đến nguồn cấp đầu vào, nên cần đọc rõ tài liệu của model. Không nên suy luận rằng thiết bị dùng nguồn một pha thì sẽ điều khiển được mọi động cơ một pha.

Nguồn cấp, điện áp đầu ra, loại động cơ và cách đấu nối phải tương thích với thiết bị.

Kiểm tra khả năng làm mát của động cơ

Động cơ có quạt làm mát gắn trên trục có thể giảm khả năng làm mát khi chạy chậm. Nếu tải cần mô-men lớn ở tốc độ thấp trong thời gian dài, cần đánh giá nhiệt độ và phương án làm mát phù hợp.

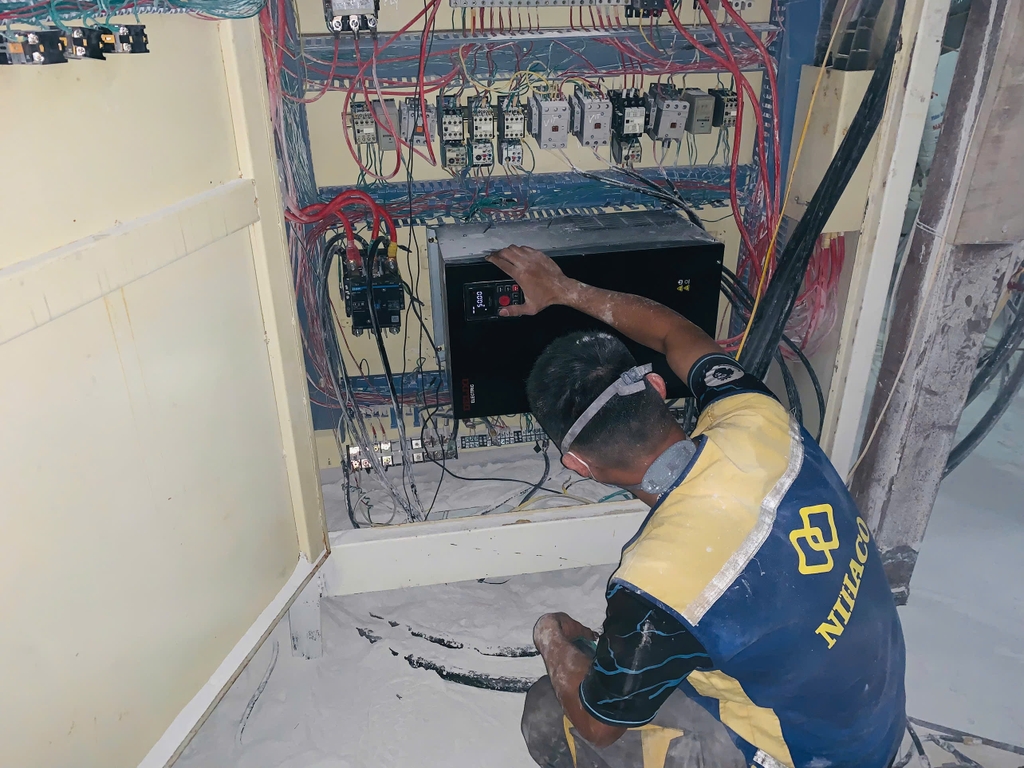

Cài đặt theo yêu cầu của máy

Thông số động cơ, thời gian tăng giảm tốc, giới hạn tần số và chế độ điều khiển cần được kiểm tra trước khi đưa vào vận hành.

Không nên sao chép toàn bộ thông số từ máy khác chỉ vì cùng hãng hoặc cùng công suất. Sau cài đặt, cần chạy thử để đánh giá dòng điện, chiều quay, nhiệt độ và phản ứng của máy.

7. Câu hỏi thường gặp

Biến tần có làm tăng công suất động cơ không?

Biến tần giúp điều khiển động cơ theo yêu cầu tải, không làm tăng công suất định mức của động cơ. Nếu muốn tăng tải, cần kiểm tra giới hạn của cả động cơ, biến tần và hệ truyền động.

Có thể lắp biến tần cho động cơ đang sử dụng không?

Có thể xem xét cải tạo, nhưng cần kiểm tra loại động cơ, tình trạng cách điện, khả năng làm mát, tải và hệ thống điện hiện tại trước khi quyết định.

Biến tần có luôn tiết kiệm điện không?

Không. Lợi ích phụ thuộc ứng dụng. Với máy chạy gần như cố định ở chế độ cần thiết trong phần lớn thời gian, hiệu quả tiết kiệm có thể khác nhiều so với hệ thống có nhu cầu tải thay đổi.

Khi biến tần báo lỗi có nên reset liên tục không?

Không nên reset nhiều lần khi chưa xác định nguyên nhân. Cần ghi lại mã lỗi và điều kiện xuất hiện để kiểm tra theo tài liệu thiết bị, tránh cho máy tiếp tục vận hành trong tình trạng bất thường.

Cần cung cấp thông tin gì để được tư vấn?

Bạn nên chuẩn bị ảnh nhãn động cơ, ảnh tủ điện hiện tại, thông tin nguồn cấp, loại máy và mô tả nhu cầu vận hành. Những dữ liệu này giúp xác định phương án thiết bị phù hợp hơn.

8. Tư vấn lựa chọn biến tần tại NIHACO

Lựa chọn biến tần phù hợp cần bắt đầu từ động cơ và yêu cầu của máy. Ngoài công suất, doanh nghiệp nên quan tâm đến dòng tải, khả năng quá tải, phương pháp điều khiển và điều kiện lắp đặt.

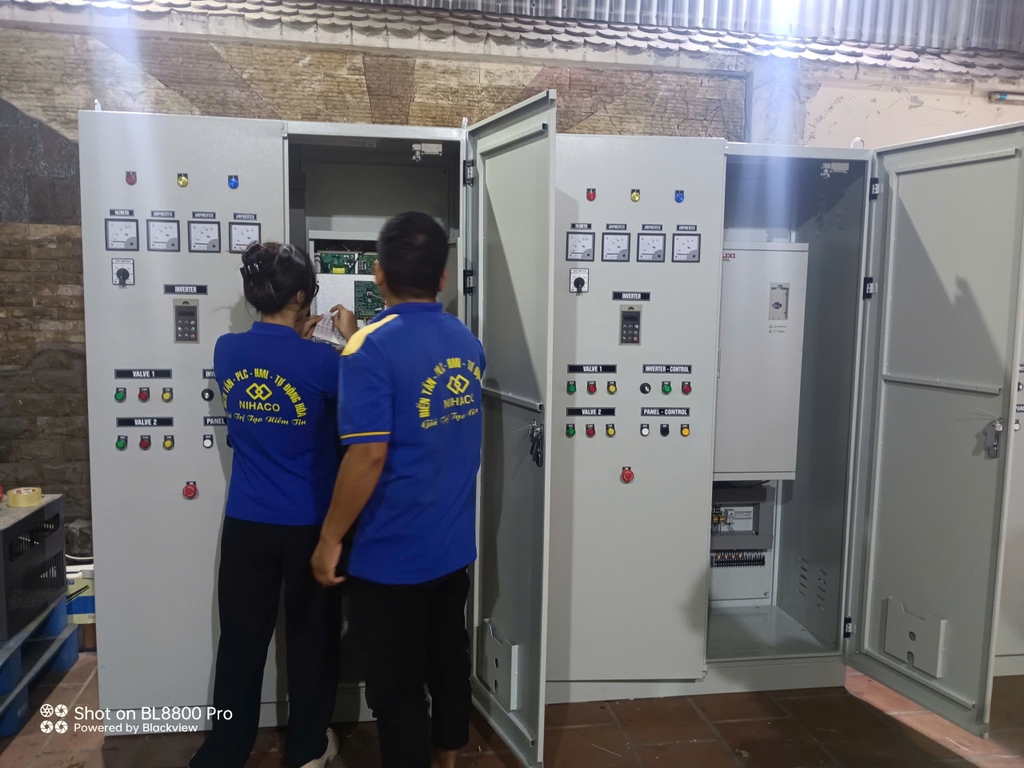

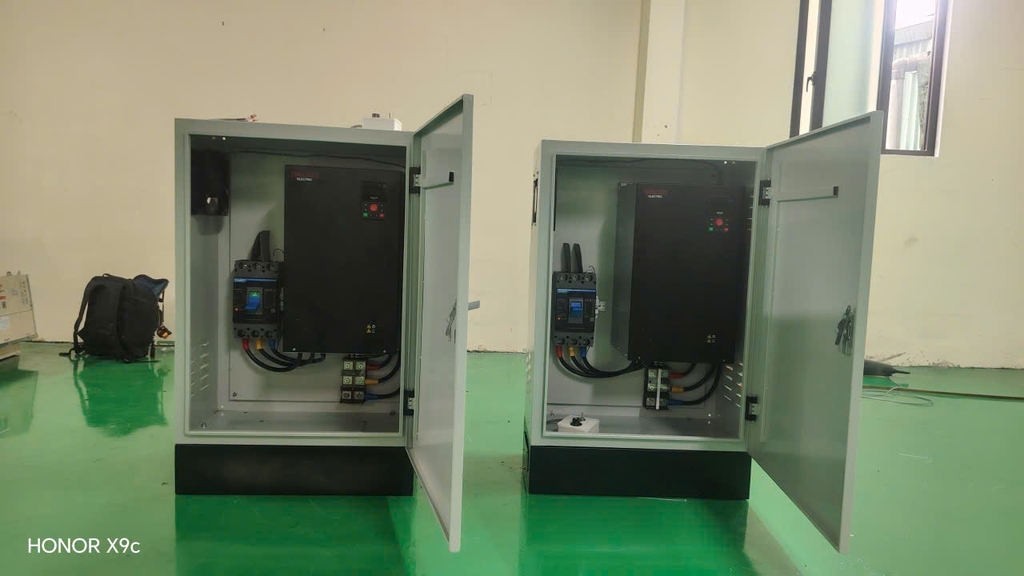

NIHACO tư vấn lựa chọn biến tần, lắp đặt, cài đặt và tích hợp thiết bị vào hệ thống điều khiển theo ứng dụng thực tế.

Bạn có thể tham khảo các dòng biến tần Delixi hoặc dịch vụ thiết kế, lắp đặt tủ điện để tìm hiểu phương án cho hệ thống của mình.
