Lắp đặt biến tần điều khiển chân cẩu trục tại Bắc Ninh

Hệ thống di chuyển chân cẩu trục cần đáp ứng yêu cầu chạy, dừng và thay đổi tốc độ phù hợp với điều kiện vận hành. Bên cạnh động cơ, phương án điều khiển còn phải xem xét cơ cấu truyền động, phanh, tín hiệu liên động và tình trạng đường ray.

NIHACO triển khai dự án lắp đặt biến tần điều khiển chân cẩu trục tại Bắc Ninh, phục vụ nhu cầu điều khiển chuyển động của thiết bị tại công trình.

Với ứng dụng này, việc lựa chọn biến tần cần dựa trên cấu hình thực tế. Công suất động cơ là một trong những thông tin đầu vào, cần được đối chiếu cùng dòng điện, chế độ tải và yêu cầu điều khiển.

Hotline tư vấn: 093 888 3515.

Mục lục

• Tổng quan dự án tại Bắc Ninh.
• Những nội dung cần khảo sát trước khi lắp đặt.
• Lựa chọn phương án biến tần cho chân cẩu trục.
• Lắp đặt, đấu nối và cài đặt.
• Kiểm tra vận hành và bàn giao.
• Lưu ý sử dụng và dịch vụ của NIHACO.

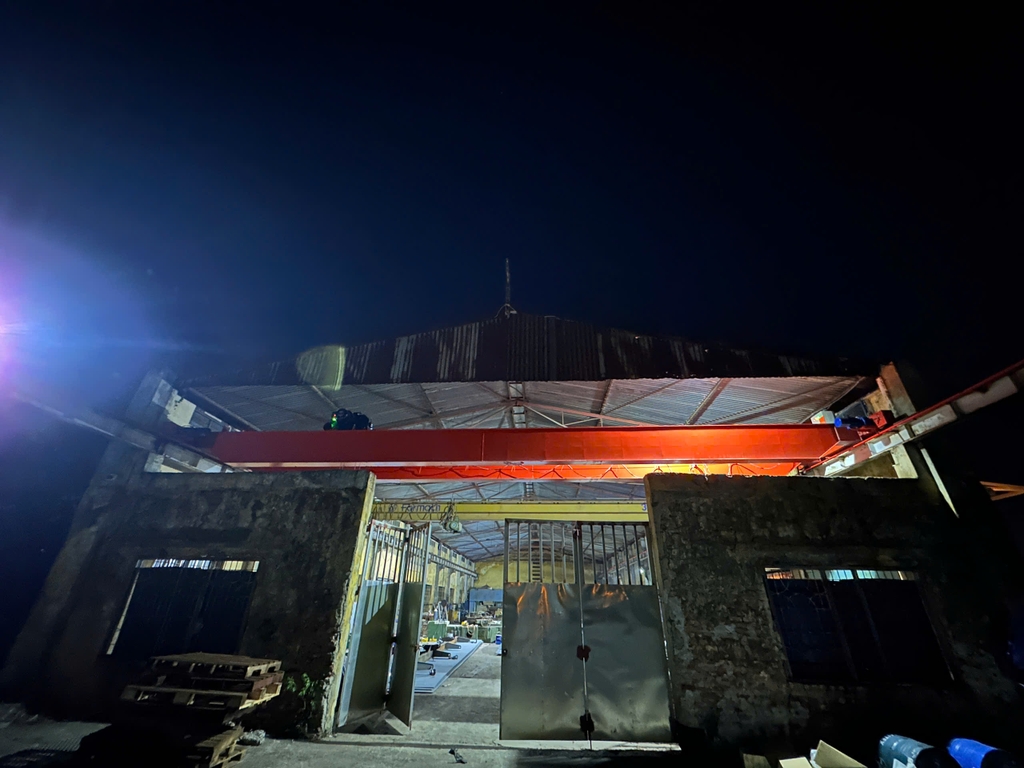

1. Tổng quan dự án tại Bắc Ninh

NIHACO triển khai lắp đặt biến tần cho hệ thống di chuyển chân cẩu trục tại Bắc Ninh. Biến tần được ứng dụng để điều khiển tốc độ động cơ phục vụ chuyển động của cẩu trên đường ray.

Hạng mục	Thông tin
Địa điểm	Bắc Ninh
Thiết bị	Cẩu trục
Ứng dụng	Điều khiển động cơ di chuyển chân cẩu
Hạng mục triển khai	Lắp đặt biến tần
Đơn vị thực hiện	Công ty Cổ phần Tự động hóa NIHACO

Mục tiêu của phương án là kiểm soát quá trình tăng tốc, giảm tốc và điều chỉnh tốc độ di chuyển theo yêu cầu của hệ thống.

Khả năng vận hành thực tế còn phụ thuộc vào cấu hình truyền động, tình trạng cơ khí và phương án phối hợp điều khiển. Vì vậy, cần đánh giá toàn bộ hệ thống trước khi xác định model và tham số sử dụng.

2. Những nội dung cần khảo sát trước khi lắp đặt

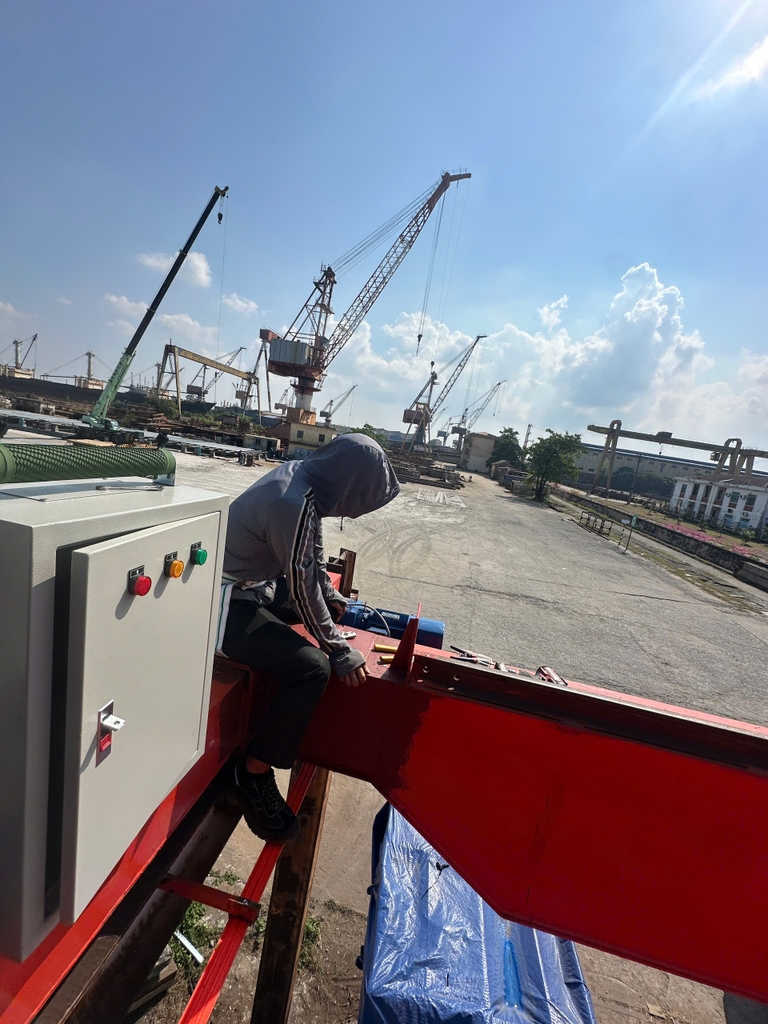

Động cơ và cơ cấu truyền động

Cần kiểm tra thông số trên nhãn động cơ, số lượng động cơ, hộp giảm tốc và cách truyền động tới bánh xe.

Các thông tin quan trọng gồm:

• Công suất, điện áp và dòng điện định mức.

• Tần số, tốc độ định mức của động cơ.

• Chế độ làm việc và tần suất chạy, dừng.

• Cấu hình phanh nếu có.

• Cách bố trí động cơ ở các bên chân cẩu.

Với hệ thống có nhiều động cơ, cần xác định cách phân nhóm và yêu cầu phối hợp trước khi lựa chọn phương án điều khiển.

Tình trạng đường ray và cơ khí

Biến tần không khắc phục được mọi nguyên nhân khiến cẩu di chuyển nặng, rung hoặc lệch.

Cần kiểm tra đường ray, bánh xe, hộp giảm tốc và các vị trí có khả năng gây cản chuyển động. Những bất thường cơ khí cần được xử lý trước khi chốt thông số vận hành.

Tủ điện và tín hiệu điều khiển

Phương án lắp đặt cần đối chiếu với hệ thống điều khiển hiện có: tay bấm, điều khiển từ xa, PLC hoặc thiết bị khác.

Đồng thời, kiểm tra nguồn cấp, dây dẫn, thiết bị bảo vệ, không gian tủ và các tín hiệu liên động liên quan đến chuyển động của cẩu.

3. Lựa chọn phương án biến tần cho chân cẩu trục

Việc chọn biến tần cần đáp ứng dòng điện động cơ, đặc điểm tải, chu kỳ vận hành và phương thức điều khiển của thiết bị.

Xác định phương án cho nhiều động cơ

Một số cẩu trục sử dụng nhiều động cơ di chuyển. Phương án một biến tần điều khiển nhiều động cơ hoặc sử dụng biến tần riêng phải được đánh giá theo thiết kế và yêu cầu của hệ thống.

Nếu nhiều động cơ dùng chung một biến tần, cần xem xét tổng dòng điện, giới hạn chế độ điều khiển và bảo vệ riêng cho từng động cơ.

Cùng tần số đặt không đồng nghĩa các bên chân cẩu luôn di chuyển đồng bộ chính xác. Sai khác cơ khí, bánh xe hoặc truyền động cũng có thể ảnh hưởng đến chuyển động.

Xem xét yêu cầu giảm tốc và phanh

Khi giảm tốc, cần đánh giá quán tính và năng lượng trả về biến tần để xác định phương án hãm phù hợp.

Không nên mặc định mọi chân cẩu đều dùng cùng phụ kiện hoặc thời gian giảm tốc. Nếu hệ thống có phanh cơ khí, việc phối hợp điều khiển cần tuân theo thiết kế của thiết bị.

Khách hàng có thể tham khảo danh mục biến tần Delixi do NIHACO cung cấp và gửi thông tin hệ thống để được đối chiếu cấu hình.

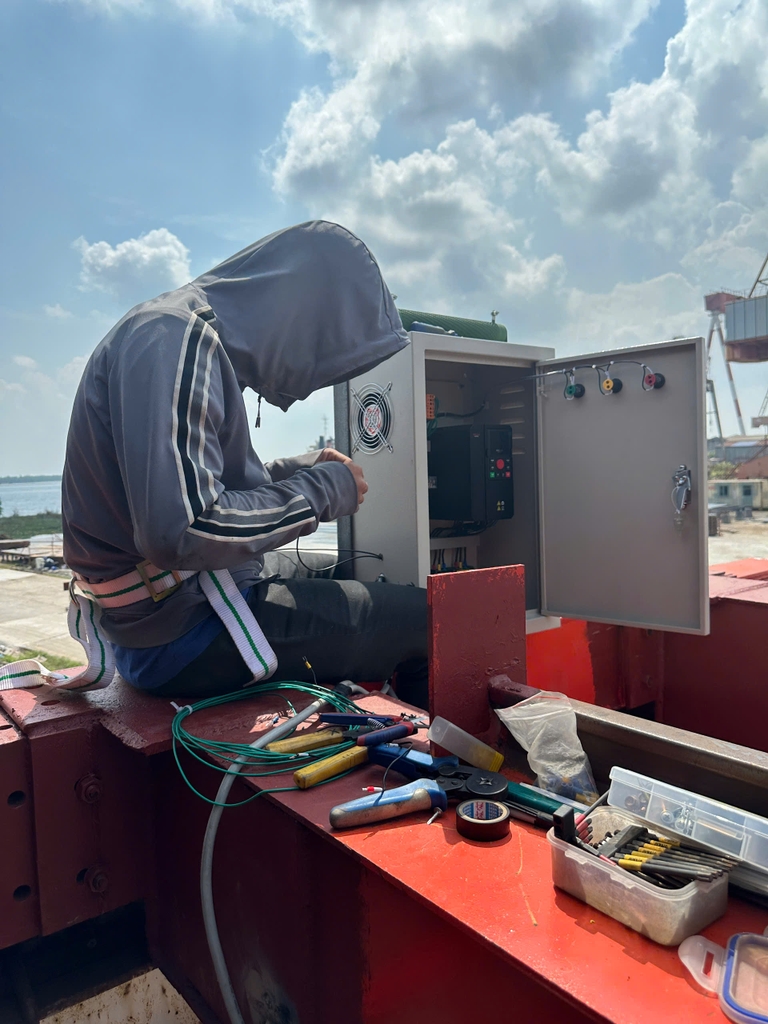

4. Lắp đặt, đấu nối và cài đặt

Bố trí thiết bị trong tủ

Biến tần cần được lắp ở vị trí đáp ứng khoảng cách và điều kiện làm mát theo tài liệu. Tủ điện phải phù hợp với môi trường công trình và thuận tiện cho kiểm tra, bảo trì.

Dây động lực, dây điều khiển và đường truyền thông cần được bố trí theo hướng dẫn thiết bị để hạn chế ảnh hưởng nhiễu.

Đấu nối theo phương án được xác nhận

Các mạch nguồn, động cơ, tín hiệu chạy dừng, chiều chuyển động và liên động phải được kiểm tra trước khi cấp điện.

Việc bổ sung biến tần không được làm mất tác dụng của các chức năng bảo vệ, giới hạn hành trình hoặc dừng khẩn hiện có.

Cài đặt theo động cơ và yêu cầu máy

Những nhóm thông số cần được xác định gồm:

• Thông số định mức của động cơ.

• Nguồn lệnh chạy và nguồn đặt tốc độ.

• Dải tốc độ cho phép.

• Thời gian tăng tốc, giảm tốc.

• Chức năng bảo vệ và phản ứng khi có lỗi.

• Phối hợp tín hiệu với hệ thống điều khiển.

Không dùng một bộ tham số chung cho mọi cẩu trục. Các giá trị cần được kiểm tra và hiệu chỉnh theo cấu hình thực tế.

5. Kiểm tra vận hành và bàn giao

Chạy thử cần được thực hiện theo phương án phù hợp với thiết bị và điều kiện công trình.

Nội dung kiểm tra	Mục đích
Chiều chuyển động	Đối chiếu lệnh điều khiển với hướng di chuyển
Tăng tốc, giảm tốc	Đánh giá chuyển động trong phạm vi cho phép
Dòng điện động cơ	Theo dõi khả năng đáp ứng theo chế độ thử
Phối hợp các bên chân cẩu	Phát hiện biểu hiện bất thường trong chuyển động
Phanh và liên động	Kiểm tra theo cấu hình hệ thống
Tín hiệu báo lỗi	Xác nhận phản ứng và cách xử lý của bộ điều khiển

Điều kiện chạy thử và phần việc đã thực hiện cần được ghi rõ khi bàn giao. Nếu chưa đủ điều kiện kiểm tra theo toàn bộ chế độ tải, cần xác định nội dung sẽ thực hiện tiếp.

Thông tin bàn giao nên gồm cấu hình thiết bị, hướng dẫn thao tác, tham số hoặc tài liệu theo thỏa thuận và đầu mối hỗ trợ.

Kiểm tra vận hành chân cẩu trục sau lắp đặt biến tần

6. Lưu ý sử dụng và dịch vụ của NIHACO

Trong quá trình sử dụng, cần kiểm tra đồng thời phần điện và cơ khí. Nếu cẩu xuất hiện biểu hiện lệch, rung giật, tiếng động bất thường hoặc biến tần báo lỗi lặp lại, cần dừng kiểm tra theo quy trình của đơn vị vận hành.

Không tự ý tăng tốc độ, rút ngắn thời gian dừng hoặc bỏ tín hiệu liên động để tiếp tục chạy máy.

Công tác bảo trì cần chú ý:

• Tình trạng đường ray, bánh xe và truyền động.

• Phanh và các chức năng liên quan.

• Dây dẫn, đầu nối và tiếp địa.

• Quạt làm mát, bụi bẩn và nhiệt độ tủ điện.

• Tín hiệu điều khiển và lịch sử lỗi thiết bị.

NIHACO tiếp nhận nhu cầu lắp đặt, cài đặt và xử lý sự cố biến tần cho cẩu trục, palang cùng các hệ thống máy công nghiệp. Mỗi phương án được xem xét theo động cơ, tải và cấu hình điều khiển cụ thể.

Để được tư vấn, khách hàng gửi ảnh tổng thể thiết bị, nhãn động cơ, tủ điện và mô tả nhu cầu.
