Tủ Điều Khiển Hệ Thống Nạo Vét Bùn tại Hải Phòng

Hệ thống nạo vét bùn có thực sự cần tự động hóa?

Tại các nhà máy xử lý nước thải, nhà máy nước sạch, khu công nghiệp hay các hệ thống hồ lắng công nghiệp, bùn lắng là sản phẩm tất yếu của quá trình xử lý. Nếu không được thu gom và vận chuyển đúng thời điểm, lượng bùn tích tụ sẽ làm giảm thể tích hữu ích của bể, ảnh hưởng đến hiệu quả lắng, gây quá tải cho bơm và làm tăng đáng kể chi phí vận hành.

Trước đây, nhiều hệ thống sử dụng phương pháp điều khiển bằng contactor kết hợp rơ-le thời gian hoặc vận hành thủ công. Cách làm này tuy đơn giản nhưng tồn tại nhiều hạn chế:

Động cơ khởi động trực tiếp với dòng điện lớn, dễ gây sụt áp và ảnh hưởng đến tuổi thọ thiết bị.
Không thể điều chỉnh tốc độ của cầu gạt bùn hoặc bơm hút bùn theo lượng bùn thực tế.
Thiếu chức năng giám sát và cảnh báo khi xảy ra sự cố.
Người vận hành phải thường xuyên kiểm tra tại hiện trường.
Khó mở rộng hoặc kết nối với hệ thống giám sát trung tâm.

Khi quy mô nhà máy ngày càng lớn và yêu cầu vận hành liên tục 24/7, những phương pháp điều khiển truyền thống không còn đáp ứng được yêu cầu về độ ổn định, an toàn và tối ưu chi phí. Đây là lý do các doanh nghiệp chuyển sang sử dụng tủ điều khiển hệ thống nạo vét bùn được lập trình bằng PLC và tích hợp biến tần.

Vai trò của tủ điều khiển trong hệ thống nạo vét bùn

Có thể hình dung tủ điều khiển là "trung tâm điều hành" của toàn bộ hệ thống. Mọi tín hiệu từ cảm biến hiện trường đều được đưa về PLC để xử lý trước khi phát lệnh điều khiển tới động cơ, bơm, van và các thiết bị khác.

Một tủ điều khiển được thiết kế đúng kỹ thuật không chỉ giúp thiết bị hoạt động tự động mà còn đảm bảo các thiết bị luôn làm việc trong điều kiện tối ưu, hạn chế hư hỏng và kéo dài tuổi thọ.

Các chức năng chính bao gồm:

Điều khiển cầu gạt bùn theo chu kỳ hoặc theo thời gian cài đặt.
Điều khiển bơm hút bùn theo tín hiệu mức bùn.
Điều chỉnh tốc độ động cơ thông qua biến tần.
Điều khiển đóng/mở van điện theo trình tự công nghệ.
Liên động an toàn giữa các thiết bị.
Hiển thị trạng thái vận hành trên màn hình HMI.
Lưu lịch sử cảnh báo và sự cố.
Kết nối với hệ thống SCADA để giám sát từ phòng điều khiển.

Nhờ đó, người vận hành có thể theo dõi toàn bộ hệ thống trên một giao diện trực quan thay vì phải kiểm tra từng thiết bị ngoài hiện trường.

Những vấn đề thường gặp ở hệ thống nạo vét bùn

Trong quá trình khảo sát và cải tạo hệ thống điều khiển, Nihaco Automation thường gặp một số lỗi phổ biến như:

Động cơ khởi động quá mạnh

Nhiều hệ thống vẫn sử dụng phương pháp khởi động trực tiếp khiến dòng khởi động rất lớn, gây va đập cơ khí và làm giảm tuổi thọ của hộp giảm tốc, bạc đạn, xích tải và khớp nối.

Bơm hút bùn hoạt động không ổn định

Khi bơm chạy liên tục với lưu lượng cố định, lượng bùn thực tế có thể không tương ứng, dẫn đến tiêu hao điện năng và tăng nguy cơ chạy khô hoặc tắc nghẽn.

Không có chức năng cảnh báo

Một số tủ điện chỉ có đèn báo nguồn và nút nhấn cơ bản. Khi xảy ra lỗi quá tải, mất pha hoặc sự cố cảm biến, người vận hành rất khó xác định nguyên nhân.

Khó bảo trì và mở rộng

Nhiều tủ điện cũ không có sơ đồ đấu nối rõ ràng, dây dẫn không được đánh số, bố trí thiết bị thiếu khoa học khiến việc sửa chữa và nâng cấp mất nhiều thời gian.

Giải pháp điều khiển do Nihaco Automation triển khai

Đối với mỗi dự án, Nihaco Automation không áp dụng một mẫu tủ điện cố định mà thiết kế theo yêu cầu thực tế của từng công trình.

Sau khi khảo sát hiện trường, kỹ sư sẽ đánh giá:

Công suất động cơ.
Số lượng bơm.
Kiểu bể lắng.
Quy trình công nghệ.
Điều kiện môi trường.
Yêu cầu giám sát và điều khiển.

Từ đó, cấu hình thiết bị được lựa chọn phù hợp nhằm tối ưu hiệu quả đầu tư và đảm bảo khả năng mở rộng trong tương lai.

Một hệ thống điển hình thường bao gồm:

PLC điều khiển trung tâm.
Màn hình HMI.
Biến tần điều khiển động cơ.
MCCB và MCB bảo vệ.
Contactor và relay trung gian.
Bộ nguồn 24VDC.
Thiết bị chống sét lan truyền.
Cảm biến mức nước, mức bùn.
Công tắc hành trình.
Đèn báo và nút điều khiển.

Toàn bộ thiết bị được bố trí khoa học, đi dây theo máng cáp, đánh số dây và terminal đầy đủ để thuận tiện cho việc bảo trì sau này.

Nguyên lý hoạt động của hệ thống nạo vét bùn

Khi hệ thống được đưa vào vận hành, PLC sẽ liên tục nhận tín hiệu từ các cảm biến lắp đặt trên hiện trường.

Ví dụ:

Cảm biến mức nước.
Cảm biến mức bùn.
Công tắc hành trình của cầu gạt.
Tín hiệu phản hồi từ biến tần.
Tín hiệu bảo vệ của động cơ.

Sau khi xử lý dữ liệu, PLC sẽ tự động đưa ra các lệnh điều khiển theo chương trình đã được xây dựng.

Một chu trình vận hành điển hình có thể diễn ra như sau:

Kiểm tra trạng thái nguồn và các điều kiện an toàn.
Khởi động cầu gạt bùn với tốc độ được cài đặt trên biến tần.
Theo dõi tín hiệu mức bùn trong bể.
Khi lượng bùn đạt ngưỡng cài đặt, PLC khởi động bơm hút bùn.
Van điện mở theo đúng trình tự công nghệ.
Khi mức bùn giảm xuống dưới ngưỡng cho phép, PLC dừng bơm và tiếp tục chu kỳ giám sát.

Nếu xuất hiện các sự cố như quá tải động cơ, lỗi biến tần, mất pha hoặc tín hiệu cảm biến bất thường, hệ thống sẽ tự động dừng thiết bị liên quan và hiển thị cảnh báo trên HMI để người vận hành xử lý kịp thời.

Vì sao nên sử dụng biến tần trong hệ thống nạo vét bùn?

Trong nhiều dự án cải tạo, việc bổ sung biến tần mang lại hiệu quả rõ rệt.

Biến tần giúp động cơ tăng tốc và giảm tốc một cách mềm mại, giảm lực tác động lên cơ cấu truyền động. Đồng thời, tốc độ làm việc có thể được điều chỉnh theo lượng bùn thực tế thay vì luôn chạy ở tốc độ tối đa.

Ngoài khả năng điều khiển tốc độ, biến tần còn tích hợp nhiều chức năng bảo vệ như:

Quá dòng.
Quá áp.
Thấp áp.
Quá nhiệt.
Quá tải.
Mất pha.
Kẹt động cơ.

Đối với các hệ thống bơm, việc điều chỉnh tốc độ hợp lý còn góp phần giảm điện năng tiêu thụ và hạn chế hiện tượng va đập thủy lực khi khởi động hoặc dừng bơm.

Thiết kế tủ điện không chỉ là lắp ráp thiết bị

Một tủ điều khiển chất lượng không được đánh giá bằng số lượng thiết bị bên trong mà nằm ở cách thiết kế tổng thể.

Tại Nihaco Automation, mỗi tủ điện đều được tính toán từ giai đoạn thiết kế:

Lựa chọn công suất thiết bị phù hợp.
Tính toán dòng điện và khả năng chịu tải.
Bố trí khoảng cách tản nhiệt.
Phân tách mạch động lực và mạch điều khiển.
Thiết kế hệ thống tiếp địa.
Dự phòng không gian để mở rộng.

Trước khi xuất xưởng, toàn bộ tủ điện được kiểm tra từng tín hiệu vào/ra, chạy thử chương trình PLC, kiểm tra truyền thông và thử nghiệm các chế độ bảo vệ nhằm đảm bảo hệ thống sẵn sàng vận hành khi lắp đặt tại công trình.

Từ bản vẽ thiết kế đến một tủ điện hoàn chỉnh

Để một hệ thống nạo vét bùn hoạt động ổn định trong nhiều năm, việc lựa chọn thiết bị chỉ là một phần của giải pháp. Quan trọng hơn là cách thiết kế, bố trí và lập trình hệ thống điều khiển.

Tại Nihaco Automation, mỗi dự án đều được thực hiện theo quy trình kỹ thuật nhằm đảm bảo hệ thống hoạt động ổn định ngay từ khi đưa vào vận hành.

Khảo sát hiện trường

Đây là bước quyết định đến chất lượng của toàn bộ dự án. Kỹ sư sẽ trực tiếp khảo sát và thu thập các thông tin như:

Kích thước và kết cấu bể lắng.
Kiểu cầu gạt bùn hoặc máy cào bùn.
Công suất từng động cơ.
Số lượng bơm hút bùn.
Loại van điều khiển.
Nguồn điện hiện có.
Khoảng cách từ tủ điện đến thiết bị hiện trường.
Điều kiện môi trường như nhiệt độ, độ ẩm và mức độ ăn mòn.

Sau khi khảo sát, đội ngũ kỹ thuật sẽ đưa ra phương án điều khiển phù hợp với quy trình công nghệ của từng nhà máy.

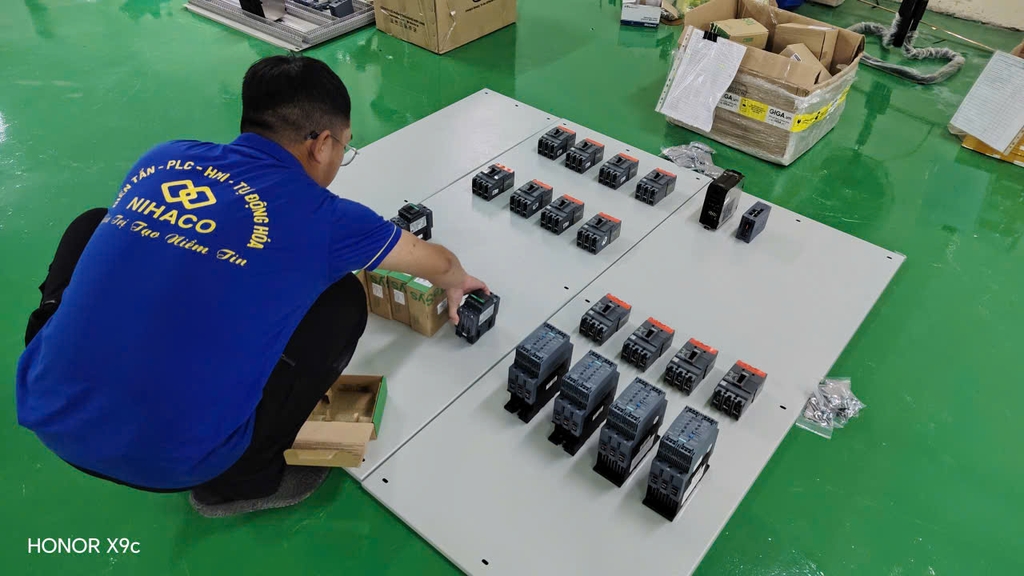

Thiết kế sơ đồ điện và lựa chọn thiết bị

Một sai lầm khá phổ biến là lựa chọn thiết bị chỉ dựa trên công suất động cơ. Trên thực tế, kỹ sư cần tính toán nhiều yếu tố như:

Dòng khởi động.
Chế độ làm việc liên tục hay gián đoạn.
Khả năng chịu quá tải.
Môi trường lắp đặt.
Khả năng mở rộng trong tương lai.
Yêu cầu truyền thông với hệ thống SCADA.

Từ đó mới lựa chọn được PLC, biến tần và các thiết bị bảo vệ phù hợp.

Đối với các dự án có yêu cầu vận hành liên tục, Nihaco Automation ưu tiên sử dụng các thiết bị từ những thương hiệu uy tín nhằm đảm bảo độ ổn định và thuận lợi trong việc bảo trì, thay thế.

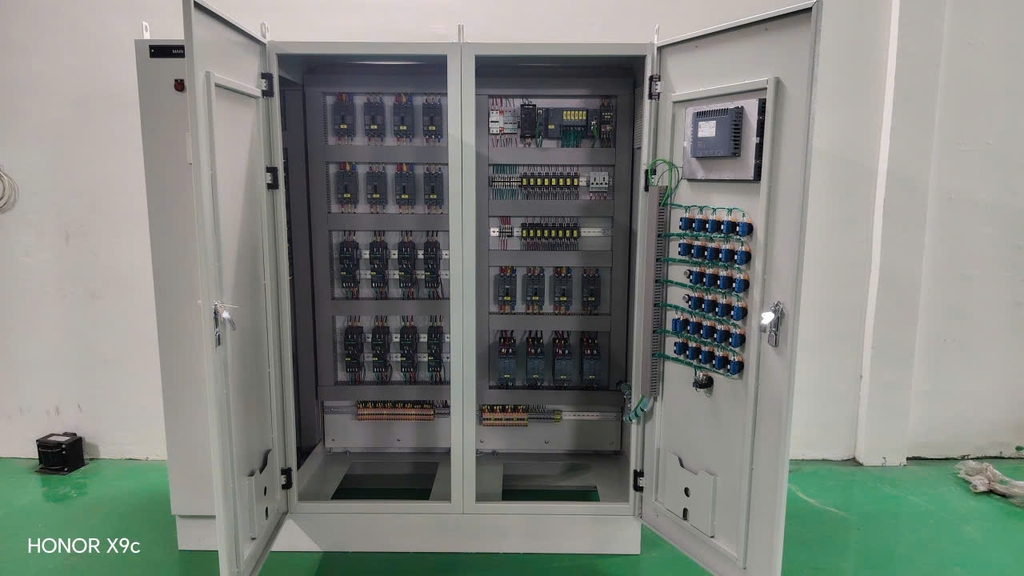

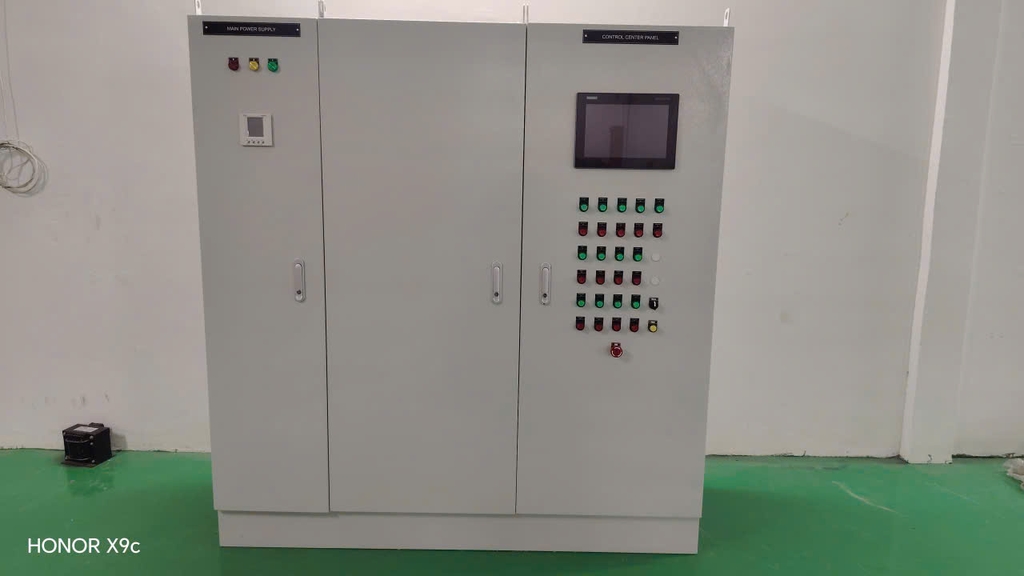

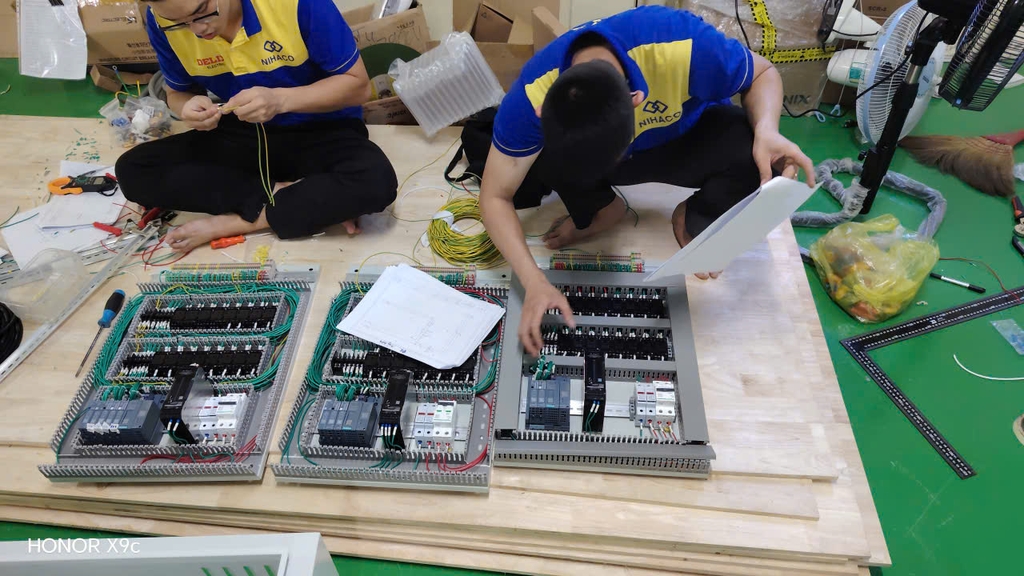

Gia công tủ điện theo tiêu chuẩn

Sau khi hoàn thiện bản vẽ, quá trình gia công được thực hiện tại xưởng.

Một tủ điện đạt chất lượng không chỉ đẹp về hình thức mà còn phải thuận tiện cho việc bảo trì sau này.

Các tiêu chuẩn được áp dụng gồm:

Đi dây trong máng cáp riêng biệt.
Phân tách mạch động lực và mạch điều khiển.
Đánh số dây và terminal đầy đủ.
Gắn nhãn từng thiết bị.
Bố trí khoảng cách tản nhiệt hợp lý.
Kiểm tra lực siết đầu cốt.
Kiểm tra điện trở cách điện trước khi cấp nguồn.

Những chi tiết nhỏ này giúp giảm đáng kể thời gian xử lý khi cần bảo trì hoặc mở rộng hệ thống.

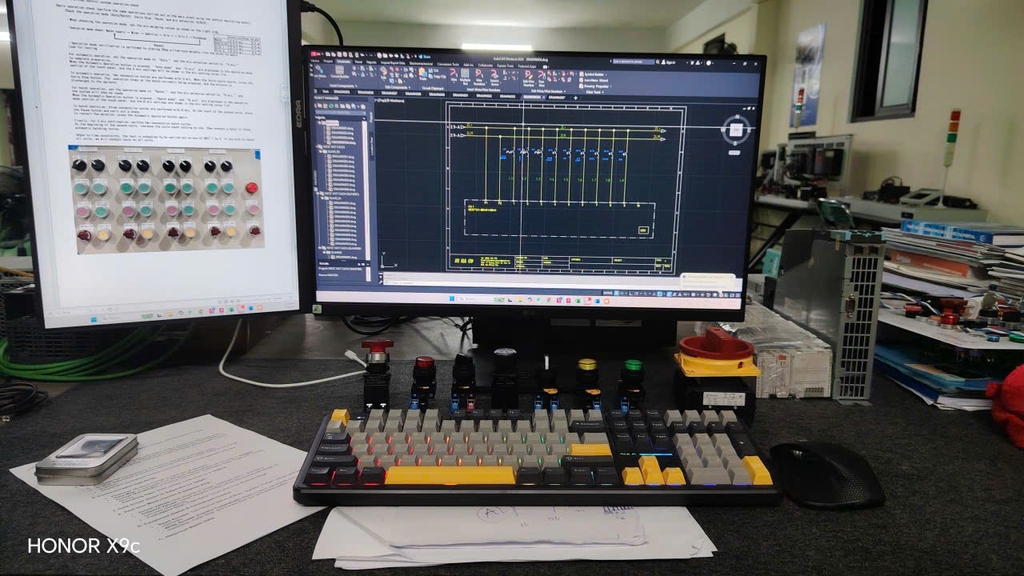

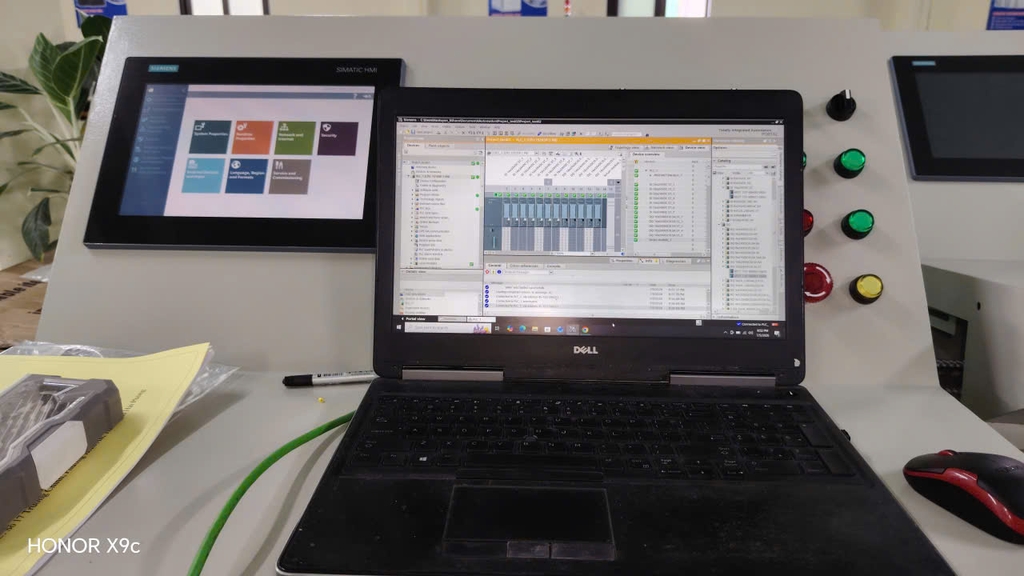

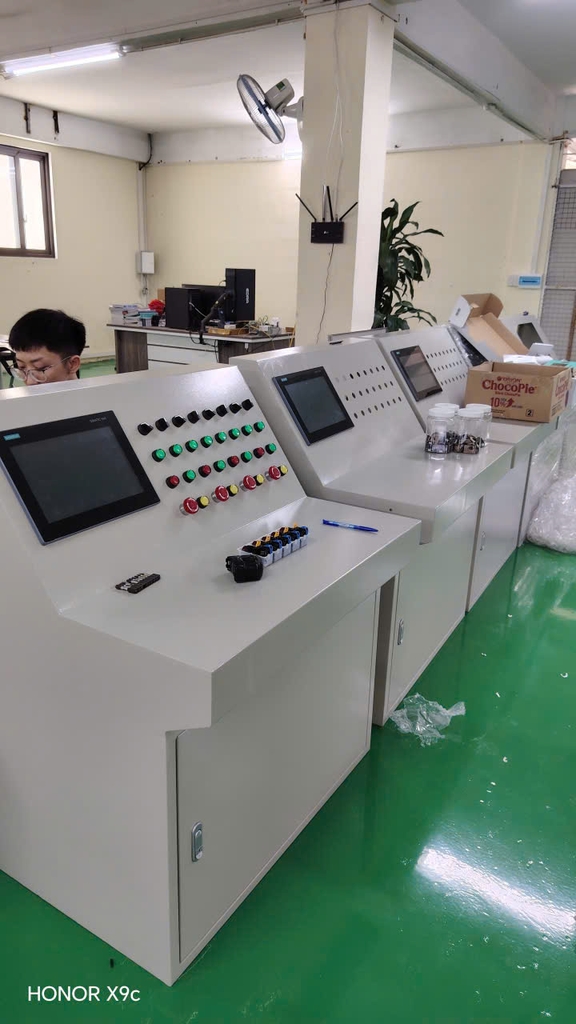

Lập trình PLC và HMI theo đúng quy trình công nghệ

Đây là phần tạo nên sự khác biệt giữa một tủ điện thông thường và một hệ thống điều khiển chuyên nghiệp.

Thay vì chỉ thực hiện các lệnh đóng/cắt đơn giản, chương trình PLC được xây dựng dựa trên quy trình vận hành thực tế của nhà máy.

Một số chức năng thường được tích hợp:

Điều khiển tự động theo chu kỳ.
Điều khiển theo mức bùn.
Điều khiển theo tín hiệu lưu lượng.
Điều khiển theo thời gian.
Chạy luân phiên bơm.
Liên động giữa các thiết bị.
Khóa liên động để tránh thao tác sai.
Cảnh báo bằng đèn và còi.
Nhật ký lỗi và lịch sử vận hành.
Phân quyền người sử dụng.

Giao diện HMI được thiết kế trực quan với sơ đồ mô phỏng toàn bộ hệ thống, giúp người vận hành dễ dàng theo dõi trạng thái thiết bị và xử lý sự cố.

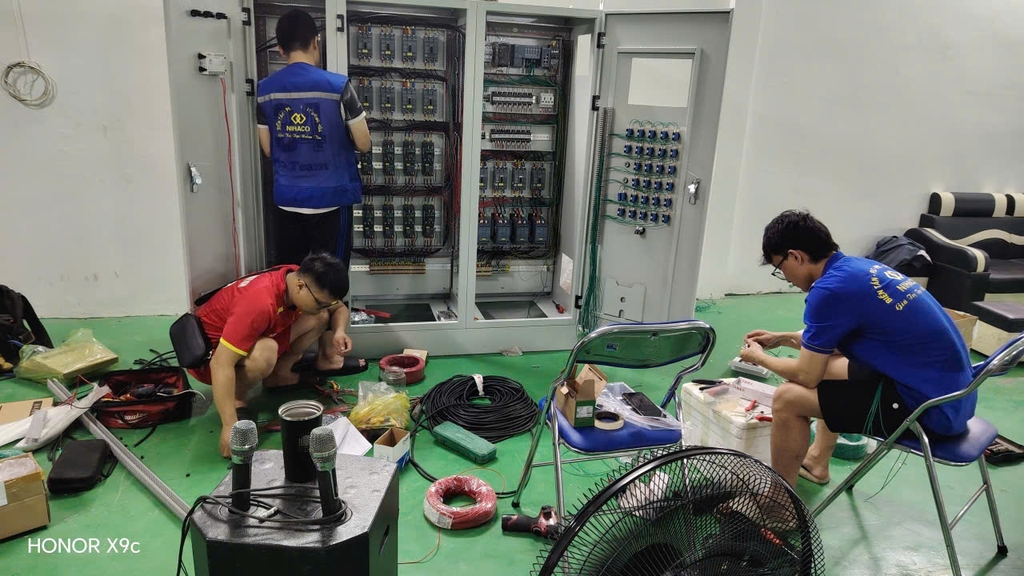

Kiểm tra trước khi bàn giao

Trước khi lắp đặt tại công trình, tủ điện được chạy thử tại xưởng nhằm đảm bảo mọi chức năng đều hoạt động đúng thiết kế.

Các hạng mục kiểm tra bao gồm:

Điện áp nguồn.
Tín hiệu đầu vào và đầu ra.
Hoạt động của PLC.
Giao tiếp PLC và HMI.
Điều khiển biến tần.
Kiểm tra truyền thông công nghiệp.
Mô phỏng tín hiệu cảm biến.
Kiểm tra chế độ Auto và Manual.
Kiểm tra dừng khẩn cấp.
Kiểm tra các chức năng bảo vệ.

Việc chạy thử trước giúp giảm đáng kể thời gian nghiệm thu tại công trình và hạn chế các lỗi phát sinh trong quá trình đưa vào vận hành.

Những tiêu chí của một tủ điều khiển chất lượng

Không phải mọi tủ điện đều mang lại hiệu quả như nhau. Một hệ thống được đầu tư đúng sẽ có các đặc điểm:

Thiết bị được lựa chọn đúng công suất.
Sơ đồ điện rõ ràng.
Dễ bảo trì.
Có khả năng mở rộng.
Hỗ trợ kết nối SCADA.
Giao diện HMI trực quan.
Chương trình PLC có chú thích đầy đủ.
Đáp ứng các yêu cầu về an toàn điện.

Đây cũng là những yếu tố giúp doanh nghiệp giảm chi phí vận hành trong nhiều năm sử dụng.

Ứng dụng trong thực tế

Giải pháp tủ điều khiển hệ thống nạo vét bùn có thể triển khai cho nhiều loại công trình như:

Trạm xử lý nước thải công nghiệp.
Trạm xử lý nước thải sinh hoạt.
Nhà máy nước sạch.
Hồ lắng khai thác khoáng sản.
Nhà máy giấy.
Nhà máy thực phẩm.
Nhà máy chế biến thủy sản.
Nhà máy dệt nhuộm.
Nhà máy hóa chất.
Khu công nghiệp.
Hệ thống bể lắng tuần hoàn.

Mỗi công trình đều có đặc điểm riêng, vì vậy việc thiết kế theo yêu cầu luôn mang lại hiệu quả cao hơn so với sử dụng các mẫu tủ điều khiển có sẵn.

Một số lưu ý khi đầu tư hệ thống

Để hệ thống vận hành ổn định lâu dài, doanh nghiệp nên lưu ý:

Không lựa chọn biến tần chỉ theo công suất động cơ mà cần xét đến đặc tính tải.
Ưu tiên PLC có khả năng mở rộng module I/O.
Chọn tủ điện có cấp bảo vệ phù hợp với môi trường lắp đặt.
Dự phòng không gian trong tủ để nâng cấp sau này.
Lập kế hoạch bảo trì định kỳ cho quạt làm mát, đầu nối điện và thiết bị bảo vệ.
Sao lưu chương trình PLC và HMI sau khi nghiệm thu để thuận tiện cho công tác bảo trì.

Những lưu ý này giúp giảm nguy cơ dừng máy và kéo dài tuổi thọ của toàn bộ hệ thống.

Vì sao nên lựa chọn Nihaco Automation?

Không chỉ cung cấp tủ điện, Nihaco Automation hướng đến giải pháp tổng thể cho hệ thống tự động hóa.

Chúng tôi đồng hành cùng khách hàng từ giai đoạn khảo sát, thiết kế, lựa chọn thiết bị, lập trình PLC – HMI, lắp đặt, chạy thử đến đào tạo vận hành và hỗ trợ kỹ thuật sau bàn giao.

Với đội ngũ kỹ sư có kinh nghiệm trong lĩnh vực tự động hóa công nghiệp, mỗi dự án đều được triển khai theo quy trình rõ ràng, chú trọng đến tính ổn định, khả năng mở rộng và thuận tiện trong công tác bảo trì.

Câu hỏi thường gặp

Tủ điều khiển có thể nâng cấp khi mở rộng hệ thống không?

Có. Ngay từ giai đoạn thiết kế, Nihaco Automation luôn tính toán khả năng mở rộng để bổ sung thêm bơm, động cơ, cảm biến hoặc kết nối với hệ thống SCADA khi cần.

Có thể điều khiển từ xa không?

Hoàn toàn có thể. Tủ điều khiển có thể tích hợp Ethernet hoặc các giao thức truyền thông công nghiệp để giám sát và điều khiển từ phòng điều hành hoặc hệ thống SCADA.

Bao lâu nên bảo trì tủ điện?

Nên kiểm tra định kỳ từ 6 đến 12 tháng tùy theo môi trường làm việc. Nội dung bảo trì bao gồm vệ sinh tủ, kiểm tra đầu nối, quạt làm mát, thiết bị bảo vệ và hiệu chỉnh các thông số nếu cần.

Tủ điện có thể sử dụng thiết bị theo yêu cầu của chủ đầu tư không?

Có. Nihaco Automation có thể thiết kế với PLC, HMI, biến tần và thiết bị đóng cắt theo tiêu chuẩn hoặc thương hiệu mà khách hàng yêu cầu, miễn đáp ứng các yêu cầu kỹ thuật của hệ thống.

Đầu tư một tủ điều khiển hệ thống nạo vét bùn được thiết kế đúng kỹ thuật không chỉ giúp tự động hóa quá trình vận hành mà còn góp phần nâng cao hiệu quả xử lý, giảm chi phí bảo trì và tăng tuổi thọ của thiết bị.

Với kinh nghiệm trong lĩnh vực tự động hóa công nghiệp, Nihaco Automation cung cấp giải pháp từ khảo sát, thiết kế, chế tạo tủ điện, lập trình PLC – HMI, cài đặt biến tần, lắp đặt, chạy thử đến chuyển giao công nghệ. Mỗi hệ thống đều được thiết kế theo yêu cầu thực tế của khách hàng, hướng đến mục tiêu vận hành ổn định, an toàn và dễ dàng mở rộng trong tương lai.
