TÀI LIỆU BIẾN TẦN DELIXI H80 ĐẦY ĐỦ – DELIXI H80 MANUAL

Tài liệu biến tần Delixi H80 (Delixi H80 Manual) cung cấp những thông tin cần thiết phục vụ quá trình lựa chọn, đấu nối, cài đặt, vận hành và xử lý sự cố biến tần H80.

Delixi H80 là dòng biến tần compact được thiết kế cho nhiều ứng dụng máy móc tự động hóa, có khả năng điều khiển động cơ không đồng bộ AC 3 pha và động cơ đồng bộ nam châm vĩnh cửu 3 pha.

Dưới đây là những nội dung kỹ thuật quan trọng giúp người dùng nhanh chóng tìm hiểu và sử dụng biến tần Delixi H80.

Mục lục

Tổng quan biến tần Delixi H80
Đặc điểm nổi bật của Delixi H80
Ứng dụng biến tần Delixi H80
Nội dung tài liệu Delixi H80 Manual
Thiết bị ngoại vi và lưu ý khi đấu nối
Cài đặt, xử lý lỗi và tài liệu H80

1. Tổng quan biến tần Delixi H80

Delixi H80 Series Variable Frequency Drive là dòng biến tần có thiết kế nhỏ gọn, chủ yếu được sử dụng để điều khiển và điều chỉnh tốc độ, mô-men của động cơ điện.

H80 hỗ trợ điều khiển:

Động cơ không đồng bộ AC 3 pha.
Động cơ đồng bộ nam châm vĩnh cửu 3 pha.

Nhờ thiết kế compact, Delixi H80 phù hợp với các máy móc và tủ điện có không gian lắp đặt hạn chế, đặc biệt là những hệ thống tự động hóa quy mô nhỏ.

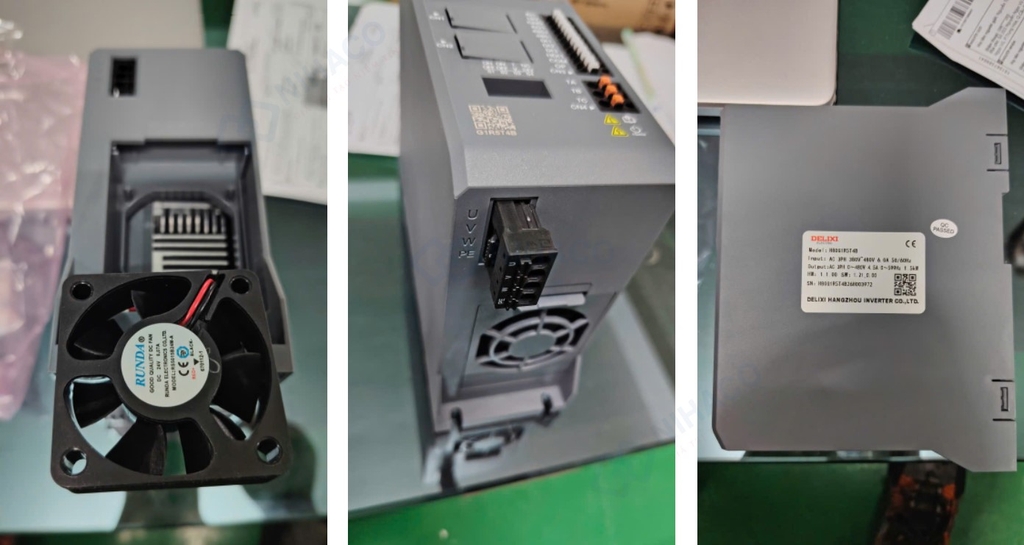

2. Đặc điểm nổi bật của biến tần Delixi H80

Dòng biến tần H80 được thiết kế hướng tới sự nhỏ gọn, thuận tiện khi lắp đặt nhưng vẫn đảm bảo khả năng điều khiển động cơ.

Một số đặc điểm nổi bật gồm:

Điều khiển đa dạng động cơ: hỗ trợ cả động cơ không đồng bộ AC 3 pha và động cơ đồng bộ nam châm vĩnh cửu 3 pha.

Thiết kế nhỏ gọn: tiết kiệm diện tích trong tủ điện và hỗ trợ nhiều phương án lắp đặt.

Khả năng điều khiển tốt: nâng cao khả năng truyền động, giúp việc điều khiển tốc độ và mô-men động cơ thuận tiện hơn.

Đấu nối thuận tiện: terminal mạch lực sử dụng thiết kế plug-and-play, không dùng vít, hỗ trợ quá trình đấu dây và bảo trì.

Tăng độ ổn định: bo mạch được phủ bảo vệ, thiết kế đường gió độc lập cùng các chức năng như bảo vệ rotor bị khóa và slip start.

Ngoài ra, H80 còn sử dụng thuật toán điều khiển động cơ đồng bộ, giúp việc điều khiển loại động cơ này ổn định và thuận tiện hơn, đặc biệt trong những ứng dụng tốc độ cao.

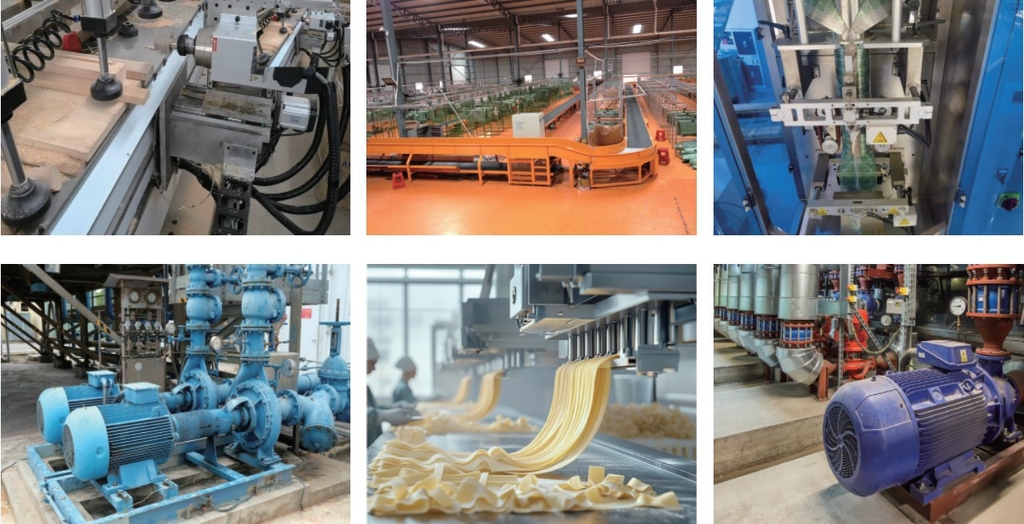

3. Ứng dụng biến tần Delixi H80

Với thiết kế compact và khả năng điều khiển nhiều loại động cơ, Delixi H80 phù hợp với nhiều thiết bị và hệ thống như:

Máy chế biến thực phẩm.
Máy đóng gói.
Máy chế biến gỗ.
Băng tải và hệ thống logistics.
Máy móc tự động hóa quy mô nhỏ.
Hệ thống quạt.
Hệ thống bơm nước.
Các máy sử dụng động cơ cần điều chỉnh tốc độ và mô-men.

Khi lựa chọn H80 cho máy móc thực tế, cần căn cứ vào điện áp nguồn, công suất và dòng định mức động cơ, đặc tính tải cũng như điều kiện vận hành để lựa chọn model phù hợp.

4. Nội dung tài liệu Delixi H80 Manual

Tài liệu Delixi H80 Manual là tài liệu quan trọng cần tham khảo trước khi lắp đặt và đưa biến tần vào hoạt động.

Manual cung cấp các nội dung chính liên quan đến:

Thông tin và đặc điểm sản phẩm.
Hướng dẫn lắp đặt.
Đấu nối biến tần.
Commissioning và vận hành.
Kiểm tra và xử lý sự cố.
Các yêu cầu an toàn trong quá trình sử dụng.

Đối với danh sách đầy đủ parameter, function code và fault code, người sử dụng cần tham khảo thêm tài liệu:

H80 Series Variable Frequency Drive Parameter Manual.

Parameter Manual đặc biệt cần thiết khi kỹ thuật viên muốn cài đặt chuyên sâu, thay đổi chức năng điều khiển hoặc tra cứu chính xác mã lỗi của H80.

Tải Delixi H80 Manual PDF "TẠI ĐÂY"

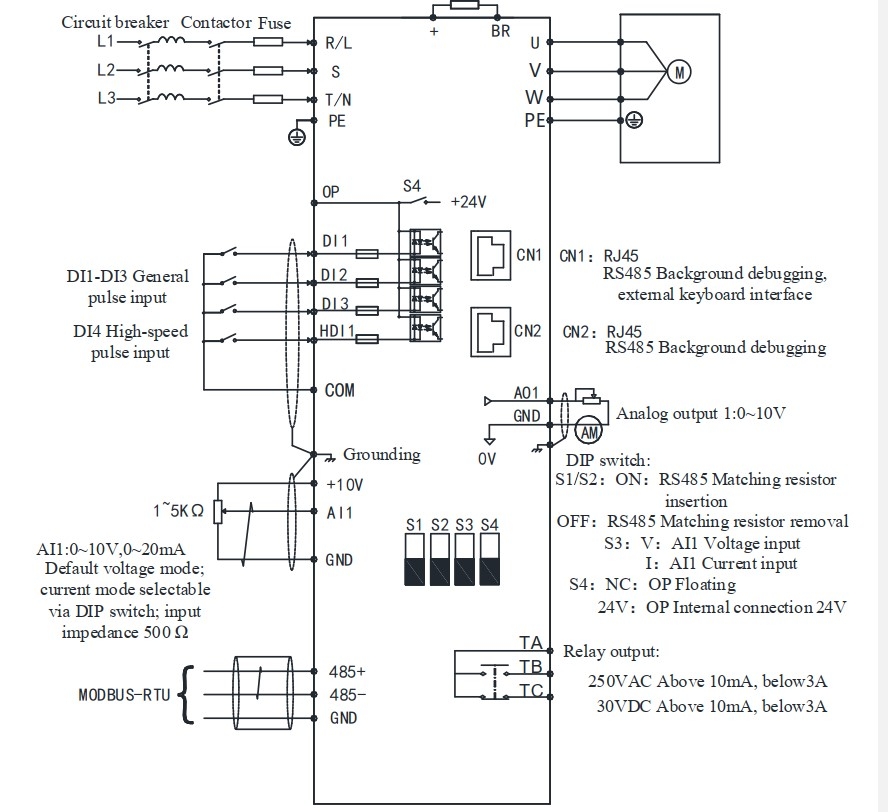

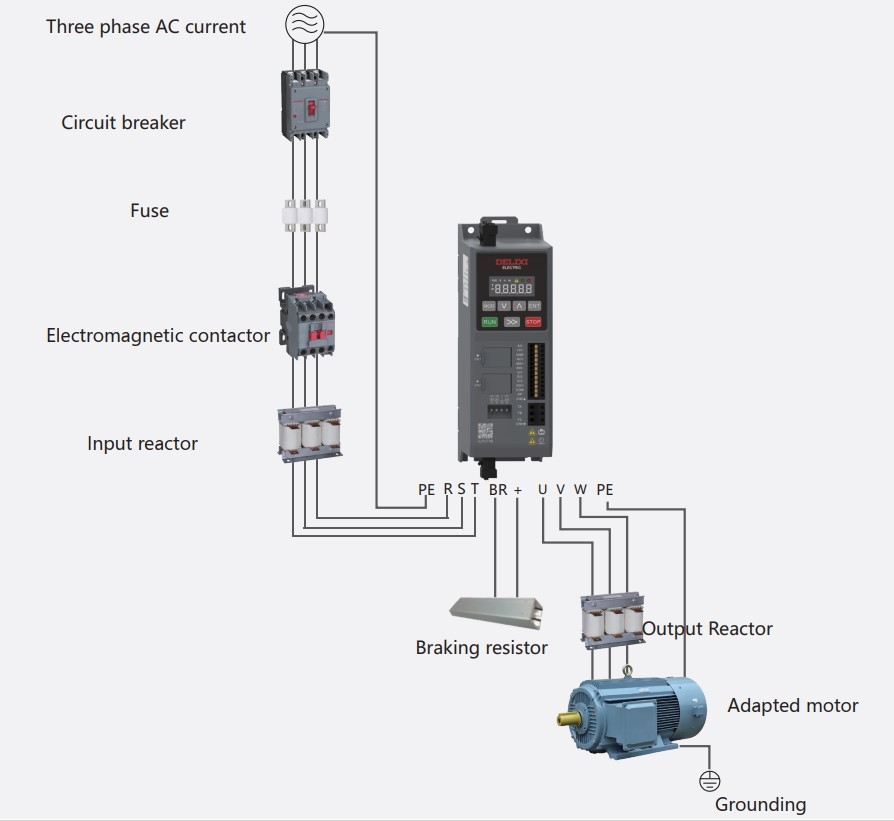

5. Thiết bị ngoại vi và lưu ý khi đấu nối Delixi H80

Để biến tần hoạt động an toàn và ổn định, hệ thống có thể cần sử dụng các thiết bị điện ngoại vi phù hợp.

Thiết bị phía đầu vào

Circuit Breaker: lắp giữa nguồn điện và biến tần để bảo vệ hệ thống khi xảy ra sự cố quá dòng, ngắn mạch.

Fuse: hỗ trợ bảo vệ khi xảy ra ngắn mạch và bảo vệ các linh kiện bán dẫn phía sau.

Contactor: sử dụng để đóng/cắt nguồn biến tần. Không nên sử dụng contactor để đóng/cắt nguồn liên tục hoặc làm phương pháp chạy/dừng động cơ thông thường.

Input Reactor: giúp giảm ảnh hưởng của sóng hài lên lưới và cải thiện hệ số công suất phía đầu vào.

EMC Filter: giúp giảm nhiễu dẫn và nhiễu bức xạ phát sinh từ biến tần.

Thiết bị phía đầu ra và động cơ

Tùy ứng dụng có thể sử dụng:

Điện trở hãm.
Output AC Reactor.
Ferrite core hoặc ferrite clip.
Cáp tín hiệu chống nhiễu phù hợp.
Động cơ tương thích với biến tần.

Điện trở hãm có tác dụng tiêu tán năng lượng tái sinh trong quá trình động cơ giảm tốc. Output Reactor có thể hỗ trợ bảo vệ cách điện và kéo dài tuổi thọ động cơ trong các ứng dụng phù hợp.

Lưu ý khi đấu nối

Trước khi cấp nguồn cần kiểm tra kỹ:

Điện áp và số pha của nguồn cấp.
Đầu vào và đầu ra của biến tần.
Công suất và dòng định mức động cơ.
Dây tiếp địa.
Dây tín hiệu điều khiển.
Thiết bị bảo vệ phía nguồn.

Đặc biệt không được đấu nhầm nguồn điện vào terminal đầu ra động cơ của biến tần, vì có thể gây hư hỏng nghiêm trọng thiết bị.

6. Cài đặt, xử lý lỗi và tài liệu Delixi H80

Sau khi hoàn thành đấu nối, nên kiểm tra toàn bộ hệ thống trước khi chạy thử.

Các bước cơ bản gồm:

Kiểm tra dây nguồn, dây động cơ và tiếp địa.
Đối chiếu thông số trên nameplate động cơ.
Cấp nguồn và kiểm tra trạng thái biến tần.
Cài đặt thông số động cơ.
Thiết lập nguồn lệnh RUN/STOP và nguồn đặt tần số.
Cài đặt thời gian tăng tốc – giảm tốc phù hợp.
Chạy thử ở tần số thấp trước khi vận hành chính thức.
Kiểm tra dòng điện, chiều quay và tình trạng tải.

Khi H80 xuất hiện lỗi, không nên liên tục reset biến tần mà chưa xác định nguyên nhân. Cần kiểm tra nguồn điện, động cơ, tải, dây dẫn, thời gian tăng/giảm tốc, nhiệt độ và các thiết bị ngoại vi.

Đối với từng mã lỗi Delixi H80, cần tra đúng H80 Parameter Manual để xác định nguyên nhân và phương án xử lý.
