LỖI MẤT PHA BIẾN TẦN – NGUYÊN NHÂN, CÁCH KIỂM TRA XỬ LÝ

Biến tần báo lỗi mất pha? Tìm hiểu nguyên nhân, dấu hiệu nhận biết, cách kiểm tra và xử lý hiệu quả. Nihaco Automation chuyên sửa chữa biến tần tất cả các hãng.

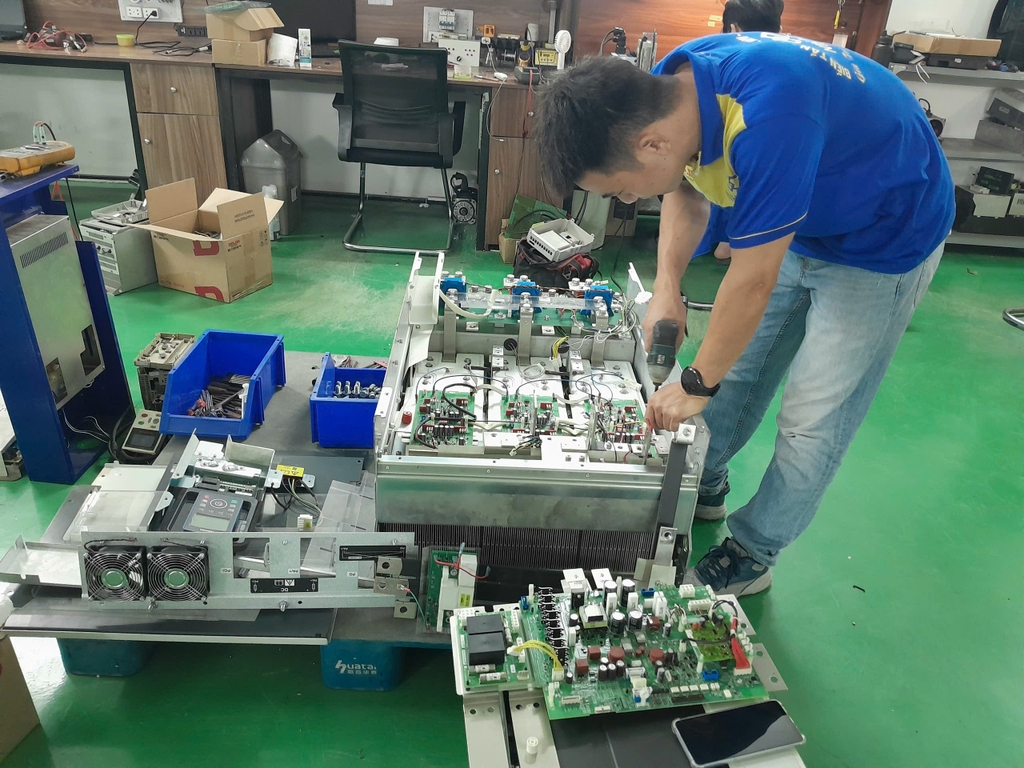

Lỗi mất pha biến tần là gì?

Trong các hệ thống truyền động công nghiệp, biến tần đóng vai trò điều khiển tốc độ và mô-men của động cơ. Để hoạt động ổn định, thiết bị cần nguồn điện 3 pha cân bằng và hệ thống đầu ra đến động cơ phải đảm bảo liên tục.

Khi một pha nguồn bị mất, điện áp mất cân bằng hoặc một pha đầu ra không còn hoạt động, biến tần sẽ phát hiện bất thường và kích hoạt chế độ bảo vệ. Đây chính là lỗi mất pha biến tần.

Nếu tiếp tục vận hành trong tình trạng này, dòng điện ở các pha còn lại sẽ tăng cao, gây quá nhiệt, giảm tuổi thọ linh kiện và có thể dẫn đến cháy module công suất (IGBT), hỏng bo mạch điều khiển hoặc cháy động cơ.

bien-tan-loi-mat-pha

Dấu hiệu nhận biết biến tần bị mất pha

Không phải lúc nào lỗi mất pha cũng xuất hiện dưới dạng mã lỗi. Trong thực tế, người vận hành có thể nhận biết qua các dấu hiệu sau:

    • Biến tần báo lỗi ngay khi nhấn RUN.
    • Động cơ không khởi động hoặc quay rất yếu.
    • Động cơ rung mạnh, phát ra tiếng ù bất thường.
    • Biến tần tự động dừng sau vài giây hoạt động.
    • Dòng điện giữa ba pha chênh lệch lớn.
    • Động cơ nóng nhanh mặc dù tải không cao.
    • Quạt làm mát hoạt động nhưng biến tần không xuất điện áp đầu ra.

Một số dòng biến tần hiển thị các thông báo như:

    • Phase Loss
    • Input Phase Loss
    • Output Phase Loss
    • Phase Failure
    • PHL
    • IPL
    • OPL

Tên mã lỗi có thể khác nhau tùy từng hãng nhưng nguyên lý bảo vệ là tương tự.

Nguyên nhân gây lỗi mất pha biến tần

1. Mất pha nguồn điện đầu vào

Đây là nguyên nhân phổ biến nhất trong quá trình sửa chữa thực tế.

Nguyên nhân có thể bao gồm:

    • Cháy cầu chì.
    • CB hoặc MCCB bị ngắt.
    • Contactor cháy tiếp điểm.
    • Đầu cos nguồn bị lỏng.
    • Dây nguồn bị đứt hoặc oxy hóa.
    • Điện áp lưới không ổn định.

Khuyến nghị: Trước khi tháo biến tần, hãy luôn kiểm tra điện áp giữa ba pha bằng đồng hồ đo. Trong nhiều trường hợp, sự cố chỉ nằm ở nguồn cấp và có thể khắc phục nhanh chóng.

2. Đứt dây từ biến tần đến động cơ

Cáp động lực làm việc trong môi trường rung động, nhiệt độ cao hoặc có hóa chất dễ bị:

    • Đứt ngầm.
    • Chuột cắn.
    • Lão hóa lớp cách điện.
    • Lỏng đầu nối.

Biến tần sẽ phát hiện mất pha đầu ra và ngừng hoạt động để bảo vệ động cơ.

3. Hỏng module công suất (IGBT)

IGBT là bộ phận chịu trách nhiệm đóng cắt điện áp đầu ra.

Khi một nhánh IGBT bị hỏng:

    • Một pha đầu ra sẽ không còn điện áp.
    • Động cơ rung mạnh.
    • Biến tần báo lỗi ngay khi chạy.
    • Có thể xuất hiện mùi khét hoặc dấu hiệu cháy trên bo công suất.

Trong trường hợp này cần kiểm tra đồng thời module IGBT, mạch Driver và các linh kiện liên quan trước khi thay thế.

4. Hỏng bo điều khiển hoặc mạch đo dòng

Ngoài phần công suất, biến tần còn sử dụng:

    • Cảm biến Hall.
    • Mạch đo dòng.
    • Mạch đo điện áp.
    • IC giám sát bảo vệ.

Nếu các linh kiện này gặp sự cố, biến tần vẫn có thể báo lỗi mất pha mặc dù nguồn điện và động cơ hoàn toàn bình thường.

Đây là lỗi cần thiết bị kiểm tra chuyên dụng để xác định chính xác.

5. Động cơ bị hỏng

Động cơ bị:

    • Cháy một cuộn dây.
    • Chạm vỏ.
    • Chập vòng dây.
    • Mất cân bằng điện trở giữa các pha.

đều có thể khiến biến tần nhận biết dòng điện bất thường và kích hoạt chế độ bảo vệ.

6. Điện áp nguồn mất cân bằng

Trong nhiều nhà máy, nguồn điện không ổn định do:

    • Máy biến áp quá tải.
    • Nhiều thiết bị công suất lớn khởi động cùng lúc.
    • Dây nguồn có tiết diện nhỏ.
    • Khoảng cách truyền tải quá xa.

Điện áp giữa các pha chênh lệch lớn cũng có thể khiến biến tần báo lỗi mất pha.

7. Cài đặt thông số chưa phù hợp

Một số dòng biến tần cho phép:

    • Bật hoặc tắt chức năng giám sát mất pha.
    • Điều chỉnh ngưỡng điện áp.
    • Thiết lập thời gian bảo vệ.

Nếu các thông số này không đúng với hệ thống thực tế, biến tần có thể báo lỗi dù thiết bị vẫn hoạt động bình thường.

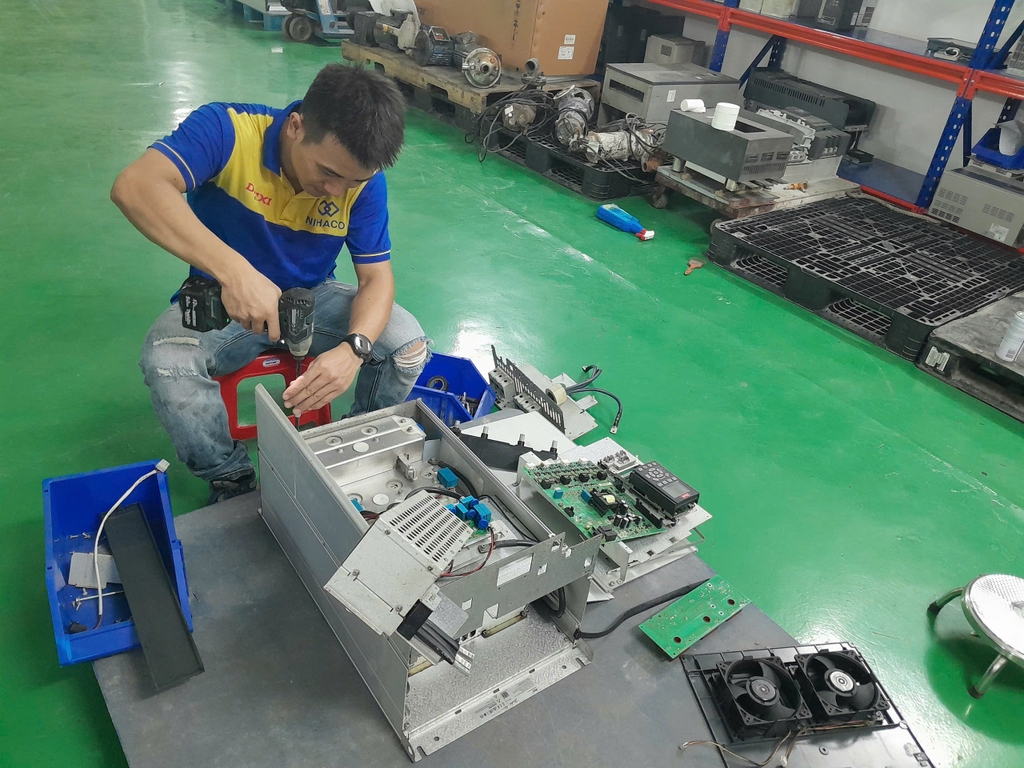

Quy trình kiểm tra lỗi mất pha biến tần

Để tránh thay linh kiện không cần thiết, kỹ thuật viên nên thực hiện kiểm tra theo trình tự sau:

Bước 1: Kiểm tra nguồn điện

Đo điện áp giữa ba pha R-S, S-T và T-R.

Các giá trị phải gần bằng nhau và nằm trong giới hạn cho phép.

Bước 2: Kiểm tra CB và cầu chì

Đảm bảo cầu chì không cháy, CB đóng hoàn toàn và các tiếp điểm không bị oxy hóa.

Bước 3: Kiểm tra dây động lực

Kiểm tra toàn bộ cáp từ biến tần đến động cơ, đặc biệt tại các vị trí thường xuyên rung động.

Bước 4: Kiểm tra động cơ

Đo điện trở ba cuộn dây và kiểm tra điện trở cách điện để phát hiện hiện tượng chạm mass hoặc chập vòng dây.

Bước 5: Kiểm tra đầu ra biến tần

Đo điện áp đầu ra U-V-W.

Nếu một pha không có điện áp, cần kiểm tra module IGBT và mạch Driver.

Bước 6: Kiểm tra bo điều khiển

Kiểm tra cảm biến Hall, mạch đo dòng, IC bảo vệ và bo điều khiển chính.

ky-thuat-kiem-tra-bien-tan-loi-mat-pha

Cách xử lý lỗi mất pha biến tần

Nguyên nhân Giải pháp
Mất nguồn điện Kiểm tra điện lưới, CB, cầu chì
Đầu nối lỏng Vệ sinh và siết chặt
Đứt dây động lực Thay cáp hoặc đấu nối lại
Hỏng IGBT Thay module công suất và kiểm tra Driver
Hỏng bo điều khiển Sửa chữa hoặc thay thế linh kiện
Động cơ cháy Quấn lại hoặc thay mới
Cài đặt sai Khôi phục và cấu hình lại thông số

Lỗi mất pha trên các hãng biến tần phổ biến


Hãng biến tần Nguyên nhân thường gặp khi báo lỗi mất pha
ABB Thường liên quan đến nguồn điện đầu vào bị mất pha, điện áp không ổn định hoặc hỏng mạch nguồn bên trong biến tần.
Delta Có thể do mất pha nguồn cấp, hỏng module IGBT, lỗi mạch đo dòng hoặc bo công suất.
Mitsubishi Thường xuất hiện khi module công suất (IPM/IGBT) gặp sự cố, động cơ bị lỗi hoặc nguồn cấp mất pha.
Siemens Nhạy với tình trạng mất cân bằng điện áp giữa các pha, mất pha nguồn hoặc lỗi nguồn cấp đầu vào.
Fuji Có thể báo lỗi khi điện áp đầu vào không ổn định, mất pha đầu vào hoặc đầu ra, chập tải hoặc lỗi công suất.
Schneider Thường gặp khi nguồn điện dao động mạnh, mất pha nguồn hoặc các đầu nối nguồn bị lỏng, oxy hóa.
INVT Ngoài lỗi nguồn điện, còn có thể do cảm biến dòng, bo điều khiển hoặc mạch phát hiện pha gặp sự cố.
Veichi Có thể báo lỗi do mất pha nguồn, cảm biến dòng hoạt động không chính xác hoặc lỗi bo điều khiển.
Delixi Ngoài nguyên nhân mất pha nguồn, biến tần còn có thể báo lỗi khi cảm biến dòng, mạch điều khiển hoặc module công suất bị hỏng.

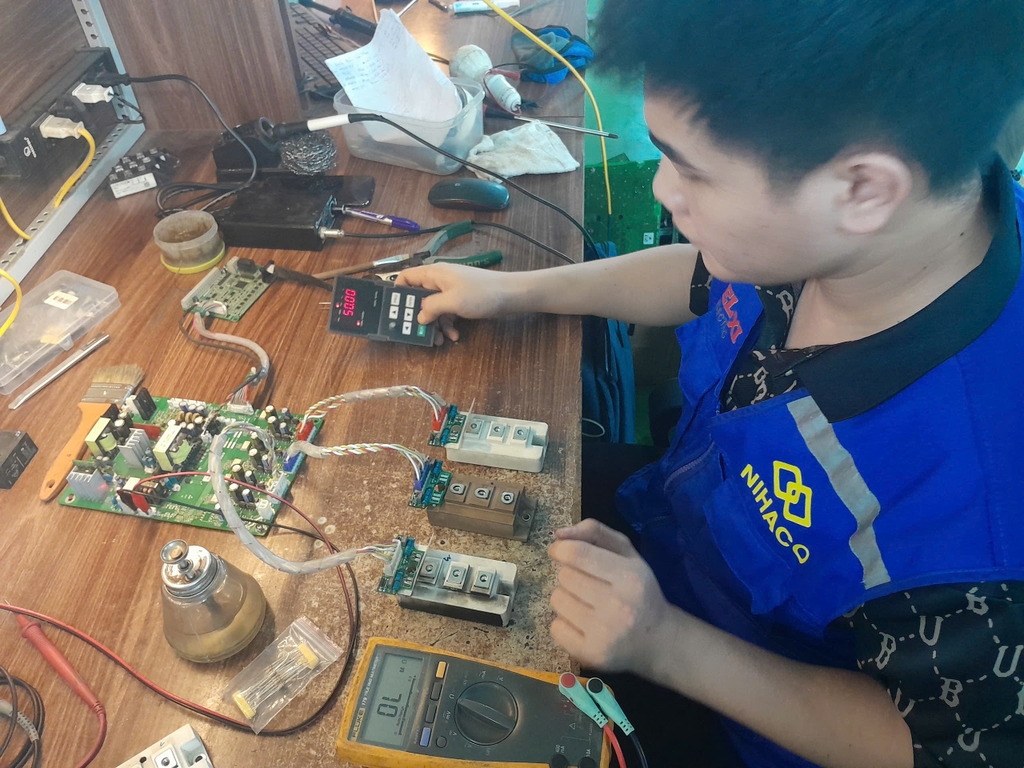

Kinh nghiệm thực tế từ Nihaco Automation

Trong quá trình sửa chữa biến tần tại các nhà máy ở Hải Phòng, Hải Dương, Quảng Ninh, Thanh Hóa và nhiều tỉnh thành khác, đội ngũ kỹ sư Nihaco Automation nhận thấy phần lớn các trường hợp báo lỗi mất pha không xuất phát từ biến tần mà do nguồn điện, cáp động lực hoặc đầu nối bị lỏng.

Chỉ sau khi loại trừ các nguyên nhân bên ngoài mới tiến hành kiểm tra module công suất và bo điều khiển. Quy trình này giúp rút ngắn thời gian xử lý, hạn chế thay thế linh kiện không cần thiết và tiết kiệm chi phí cho khách hàng.

sua-chua-bien-tan-loi-mat-pha

Cách phòng tránh lỗi mất pha

Để hệ thống hoạt động ổn định, doanh nghiệp nên:

    • Kiểm tra điện áp nguồn định kỳ.
    • Siết chặt các đầu nối trong tủ điện.
    • Vệ sinh bụi bẩn bên trong biến tần.
    • Kiểm tra quạt làm mát.
    • Đo dòng điện từng pha theo định kỳ.
    • Kiểm tra cáp động lực và động cơ.
    • Thay tụ điện khi hết tuổi thọ.
    • Bảo dưỡng biến tần từ 6 đến 12 tháng/lần.

Việc bảo trì định kỳ giúp phát hiện sớm các dấu hiệu bất thường và giảm nguy cơ dừng máy ngoài kế hoạch.

Dịch vụ sửa chữa biến tần tại Nihaco Automation

Nihaco Automation chuyên cung cấp dịch vụ:

Chúng tôi sở hữu đội ngũ kỹ sư giàu kinh nghiệm cùng trang thiết bị kiểm tra hiện đại, cam kết mang đến giải pháp nhanh chóng, chính xác và tối ưu chi phí cho khách hàng.

Câu hỏi thường gặp

Biến tần báo lỗi mất pha có nên Reset để chạy tiếp?

Không nên. Cần xác định nguyên nhân trước khi Reset. Nếu lỗi liên quan đến nguồn điện hoặc module công suất, việc tiếp tục vận hành có thể làm hỏng biến tần và động cơ.

Lỗi mất pha có làm cháy động cơ không?

Có. Khi động cơ làm việc trong điều kiện mất pha, dòng điện ở các pha còn lại sẽ tăng cao, gây quá nhiệt và có thể làm cháy cuộn dây.

Bao lâu nên bảo dưỡng biến tần?

Thông thường nên bảo dưỡng định kỳ từ 6–12 tháng/lần. Đối với môi trường nhiều bụi, độ ẩm cao hoặc thiết bị hoạt động liên tục, nên rút ngắn chu kỳ bảo dưỡng để đảm bảo hiệu suất và tuổi thọ.

Lỗi mất pha biến tần là sự cố phổ biến nhưng hoàn toàn có thể phòng tránh nếu hệ thống được lắp đặt đúng kỹ thuật và bảo trì định kỳ. Khi phát hiện biến tần báo lỗi mất pha, cần kiểm tra nguồn điện, cáp động lực, động cơ và mạch công suất theo đúng quy trình để xác định chính xác nguyên nhân.

Nếu cần kiểm tra, sửa chữa hoặc bảo trì biến tần, Nihaco Automation luôn sẵn sàng đồng hành cùng doanh nghiệp với giải pháp nhanh chóng, chuyên nghiệp và hiệu quả.
