Biến Tần Lỗi OC Quá Dòng (Over Current): 12 Nguyên Nhân Thực Tế Và Kinh Nghiệm Sửa Chữa

Biến Tần Lỗi OC Là Gì?

OC (Over Current) là lỗi quá dòng xảy ra khi dòng điện đầu ra của biến tần vượt quá ngưỡng bảo vệ cho phép. Đây là một trong những lỗi phổ biến nhất trên các dòng biến tần công nghiệp như Delixi, ABB, Yaskawa, Siemens, Delta, INVT, Veichi...

Khi xuất hiện lỗi OC, biến tần sẽ ngay lập tức ngắt đầu ra để bảo vệ module công suất IGBT, động cơ và hệ thống truyền động. Nếu người vận hành liên tục reset mà không xử lý nguyên nhân gốc, nguy cơ cháy biến tần hoặc hỏng động cơ là rất cao.

Dấu Hiệu Nhận Biết Lỗi OC

Thông thường lỗi OC xuất hiện trong các trường hợp:

• • Báo lỗi ngay khi nhấn RUN.
  • Báo lỗi trong quá trình tăng tốc.
  • Báo lỗi khi tải hoạt động nặng.
  • Chạy vài phút rồi báo lỗi.
  • Động cơ rung mạnh trước khi dừng.
  • Dòng điện hiển thị tăng bất thường.

Việc xác định lỗi xuất hiện ở giai đoạn nào giúp kỹ thuật viên khoanh vùng nguyên nhân nhanh hơn.

12 Nguyên Nhân Thực Tế Gây Lỗi QUÁ DÒNG Trên Biến Tần

1. Tải Cơ Khí Bị Kẹt

Băng tải bị kẹt vật liệu, máy nghiền quá tải hoặc máy trộn bị bó cứng là nguyên nhân phổ biến nhất gây lỗi OC.

Khi tải tăng đột ngột, động cơ phải sinh mô-men lớn hơn bình thường dẫn đến dòng điện tăng vượt ngưỡng cho phép.

2. Nâng Tải Quá Định Mức

Đối với cầu trục, cẩu trục hoặc tời nâng, việc nâng tải vượt khả năng thiết kế sẽ khiến động cơ hút dòng lớn và kích hoạt bảo vệ quá dòng.

3. Thời Gian Tăng Tốc ACC Quá Ngắn

Nhiều kỹ thuật viên cài đặt ACC quá thấp nhằm tăng tốc nhanh.

Tuy nhiên đối với quạt lớn, bơm lớn hoặc băng tải dài, việc tăng tốc đột ngột khiến biến tần phải cấp dòng rất cao và dẫn đến lỗi OC.

4. Động Cơ Bị Chạm Chập Cuộn Dây

Động cơ vận hành lâu năm có thể gặp:

• Chạm vòng dây.
• Chạm pha.
• Rò điện ra vỏ.

Đây là nguyên nhân thường gặp tại các nhà máy có môi trường nóng ẩm hoặc nhiều bụi.

5. Cáp Động Cơ Bị Chạm Đất

Cáp động cơ bị chuột cắn, ngấm nước hoặc lão hóa cách điện có thể gây dòng rò lớn và làm biến tần báo lỗi OC.

6. Mất Pha Đầu Ra

Một đầu cos lỏng hoặc dây động cơ tiếp xúc kém có thể khiến dòng điện mất cân bằng giữa các pha.

Biến tần sẽ nhận biết tình trạng này và kích hoạt bảo vệ quá dòng.

7. Mất Pha Đầu Vào

Nguồn điện không ổn định, contactor hỏng hoặc cầu chì đứt một pha đều có thể gây lỗi OC.

8. Thông Số Động Cơ Cài Đặt Sai

Sai công suất, sai dòng định mức hoặc sai điện áp động cơ khiến biến tần điều khiển không chính xác.

Đây là lỗi rất thường gặp sau khi thay biến tần mới hoặc khôi phục cài đặt mặc định.

9. Ổ Bi Động Cơ Bị Bó

Ổ bi hỏng làm tăng ma sát cơ học, khiến dòng điện động cơ tăng liên tục và cuối cùng dẫn đến lỗi OC.

10. Hộp Số Hoặc Hệ Truyền Động Hư Hỏng

Dây curoa quá căng, hộp giảm tốc bị bó hoặc khớp nối lệch tâm đều làm động cơ hoạt động quá tải.

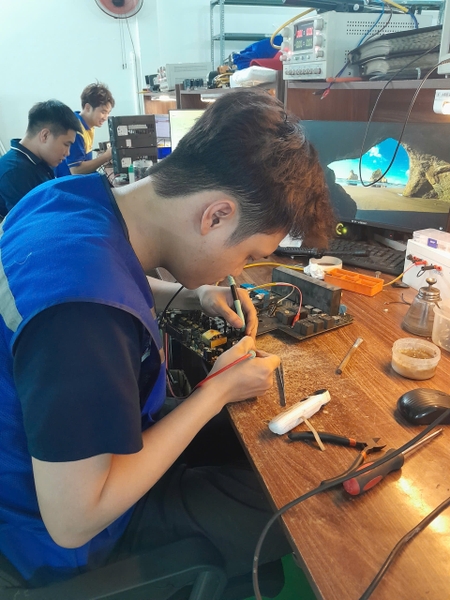

11. Module IGBT, linh kiện Bị hư hỏng

Sau nhiều năm vận hành, IGBT có thể xuống cấp.

Biểu hiện:

• Chạy lúc được lúc không.
• Báo OC ngẫu nhiên.
• Dòng điện không ổn định.



12. Nhiệt Độ Môi Trường Quá Cao

Mùa hè là thời điểm biến tần dễ gặp lỗi nhất.

Nhiệt độ trong tủ điện có thể vượt 50°C nếu hệ thống làm mát hoạt động kém.

Điều này làm giảm khả năng chịu tải của IGBT và phát sinh lỗi OC.

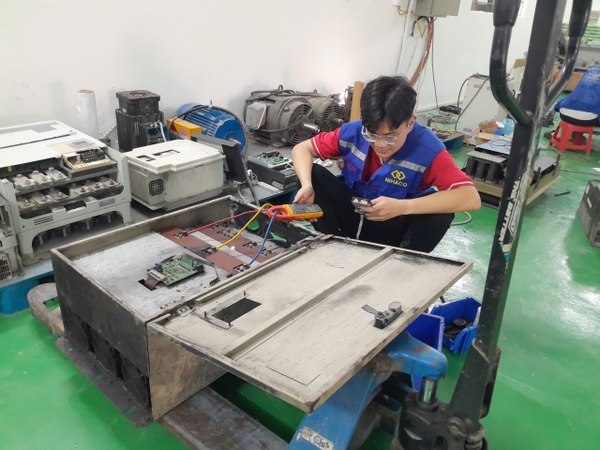

Cách Kiểm Lỗi OC Ở Biến Tần

Đồng hồ là thiết bị không thể thiếu khi xử lý lỗi OC.

Bước 1: Ngắt hoàn toàn nguồn điện.

Bước 2: Tháo dây động cơ khỏi biến tần.

Bước 3: Đo cách điện giữa:

• • U - V
  • V - W
  • U - W
  • Các pha với đất

Bước 4: Đánh giá kết quả:

• • Trên 100 MΩ: Tốt.
  • 10 - 100 MΩ: Chấp nhận được.
  • Dưới 10 MΩ: Cần kiểm tra.
  • Dưới 1 MΩ: Không nên vận hành.

Kinh Nghiệm Xử Lý Lỗi OC Trên Một Số Dòng Biến Tần Phổ Biến

Lỗi OC Trên Biến Tần Delixi

Biến tần Delixi thường gặp lỗi OC do:

• • Cài đặt ACC quá ngắn.
  • Động cơ quá tải.
  • Cầu trục nâng quá tải.

Nên kiểm tra dòng điện thực tế trước khi thay thế linh kiện.

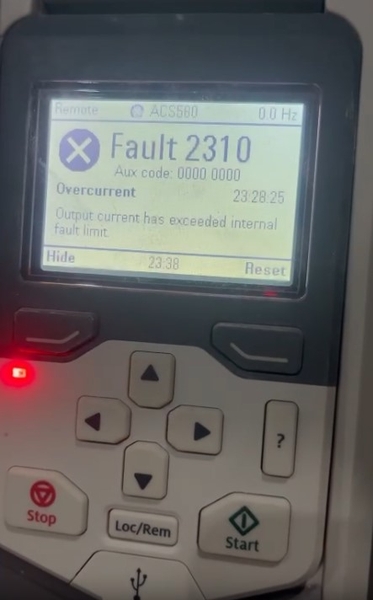

Lỗi OC Trên Biến Tần ABB

Các dòng ABB ACS550, ACS580 thường xuất hiện lỗi OC khi:

• Bơm hoặc quạt bị kẹt.
• Động cơ xuống cấp.
• Nguồn điện mất cân bằng.

Lỗi OC Trên Biến Tần Yaskawa

Dòng Yaskawa A1000 và V1000 thường rất nhạy với:

• Thông số động cơ cài sai.
• Encoder lỗi.
• Quá tải cơ khí.

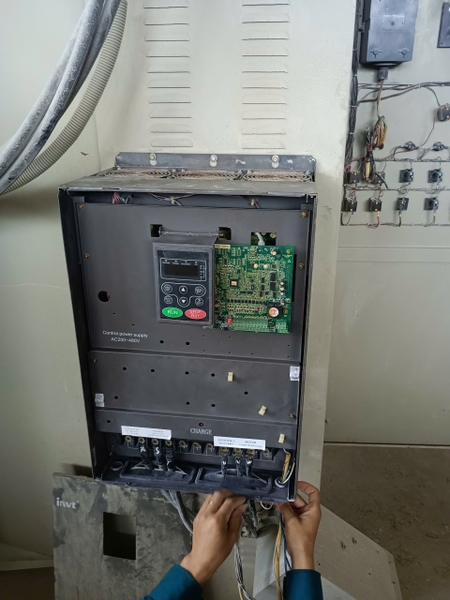

Lỗi OC Trên Biến Tần INVT

Nguyên nhân phổ biến:

• Cáp động cơ rò điện.
• Nhiệt độ môi trường cao.
• Hỏng module công suất.

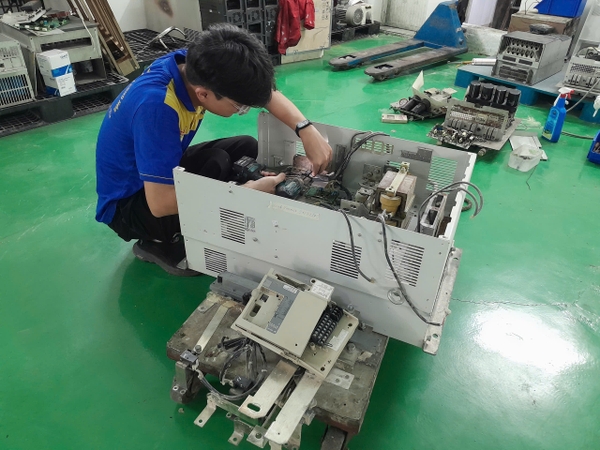

Dự Án Sửa Chữa biến tần lỗi OC Thực Tế Tại Nihaco

Vieo hướng dẫn xử lý biến tần lỗi quá dòng (OC)

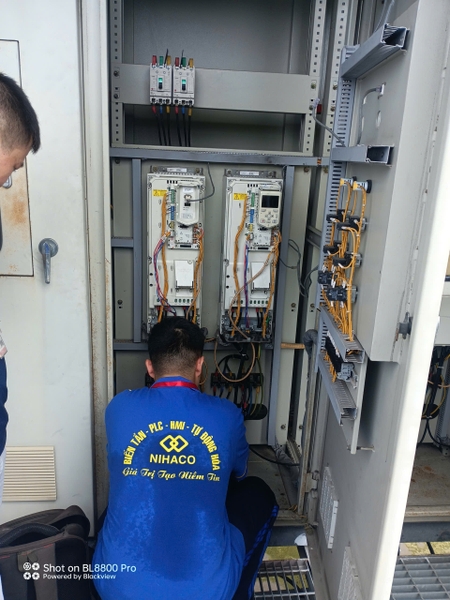

1: Sửa chữa ABB ACS510 55kW Báo OC Tại Hải Phòng

Khách hàng phản ánh biến tần báo lỗi OC khi khởi động băng tải.

Sau khi kiểm tra:

• • Động cơ bình thường.
  • Biến tần bình thường.
  • Ổ bi gối đỡ băng tải bị bó cứng.

Sau khi thay ổ bi, hệ thống hoạt động ổn định.

2: Sửa chữa Yaskawa A1000 Báo OC Tại Quảng Ninh

Biến tần liên tục báo OC sau vài phút vận hành.

Kết quả kiểm tra:

• • Cáp động cơ bị ngấm nước.
  • Điện trở cách điện chỉ còn 0,5 MΩ.

Sau khi thay cáp, lỗi được khắc phục hoàn toàn.

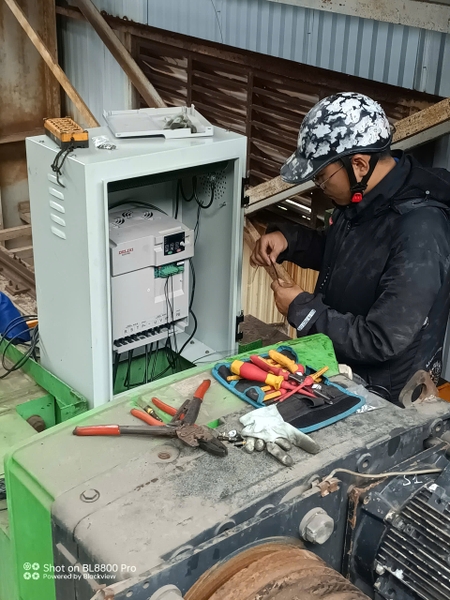

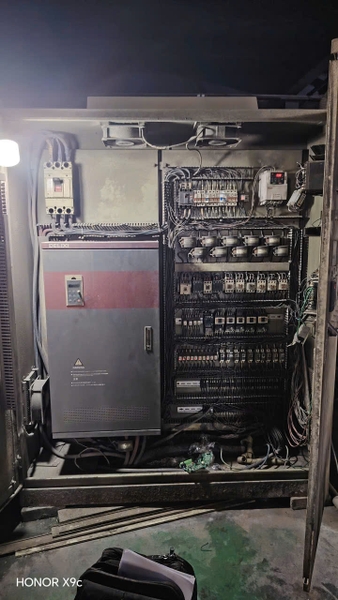

3: Delixi E102 Báo OC Trên Cầu Trục

Khách hàng vừa thay động cơ mới nhưng biến tần liên tục báo OC.

Nguyên nhân:

• • Sai thông số dòng định mức động cơ.
  • Thời gian tăng tốc quá ngắn.

Sau khi cài đặt lại thông số, hệ thống vận hành bình thường.

Tham khảo thêm các dự án khác từ Nihaco Automation:

Sửa chữa biến tần Hải Phòng

Sửa biến tần Yaskawa lỗi quá áp tại Thanh Hóa

Sửa biến tần Veichi AC70 lỗi mạch đo dòng DC tại Quảng Ninh

Tổng kho biến tần tại Hải Phòng

Cung cấp lắp đặt biến tần cho cẩu trục di động

FAQ – Câu Hỏi Thường Gặp

Lỗi OC có nguy hiểm không?

Có. Nếu tiếp tục vận hành có thể gây cháy IGBT hoặc hỏng động cơ.

Reset lỗi OC có hết không?

Chỉ hết tạm thời nếu nguyên nhân chưa được xử lý.

Lỗi OC có phải do biến tần hỏng không?

Không hẳn. Hơn 70% trường hợp xuất phát từ động cơ hoặc tải cơ khí.

Có nên tự sửa lỗi OC không?

Chỉ nên thực hiện các bước kiểm tra cơ bản. Với các lỗi liên quan đến công suất hoặc IGBT cần có kỹ thuật viên chuyên môn.

Bao lâu nên bảo dưỡng biến tần một lần?

Khuyến nghị 6 tháng/lần đối với môi trường công nghiệp.

Kết Luận

Lỗi OC (Over Current) là cảnh báo quan trọng cho thấy hệ thống đang gặp bất thường về điện, cơ khí hoặc cài đặt điều khiển. Việc kiểm tra đúng nguyên nhân giúp tránh thay thế linh kiện không cần thiết, giảm thời gian dừng máy và kéo dài tuổi thọ thiết bị.
