Biến Tần Báo Lỗi Quá tải - OL (Overload) – Nguyên Nhân, Cách Khắc Phục

Lỗi OL (Overload – Quá tải động cơ) là một trong những lỗi thường gặp nhất trên các dòng biến tần công nghiệp hiện nay. Dù là biến tần Delixi, Veichi, INVT, Delta, Mitsubishi, Yaskawa, Siemens hay ABB thì đều được trang bị chức năng bảo vệ quá tải nhằm đảm bảo an toàn cho động cơ và hệ thống truyền động.

Tuy nhiên, trên thực tế, khi biến tần xuất hiện lỗi OL, rất nhiều đơn vị sản xuất thường xử lý theo hướng thay biến tần mới hoặc reset liên tục để duy trì hoạt động của máy. Đây là một sai lầm khá phổ biến bởi trong phần lớn trường hợp, nguyên nhân gây lỗi lại không nằm ở biến tần mà đến từ động cơ, tải cơ khí hoặc các điều kiện vận hành của hệ thống.

Qua quá trình sửa chữa, bảo trì và khắc phục sự cố tại hàng trăm nhà máy sản xuất ở Hải Phòng, Hải Dương, Quảng Ninh, Bắc Ninh và các khu công nghiệp lân cận, đội ngũ kỹ thuật Nihaco Automation nhận thấy rằng hơn 80% trường hợp lỗi OL có thể được xử lý triệt để mà không cần thay thế biến tần.

Bài viết dưới đây sẽ giúp bạn hiểu rõ bản chất của lỗi OL, cách nhận biết nguyên nhân, quy trình kiểm tra chuyên nghiệp và những kinh nghiệm thực tế giúp doanh nghiệp giảm thiểu thời gian dừng máy cũng như chi phí sửa chữa.

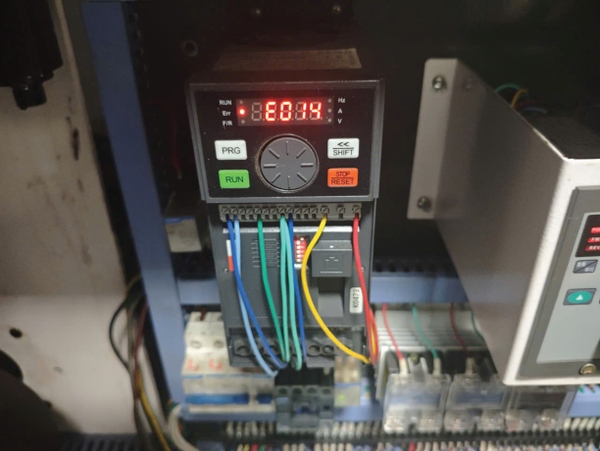

Kỹ thuật viên Nihaco kiểm tra biến tần báo lỗi OL tại nhà máy sản xuất.

Lỗi OL Trên Biến Tần Là Gì?

OL là viết tắt của từ Overload, nghĩa là quá tải.

Đây là chức năng bảo vệ được tích hợp sẵn trong biến tần nhằm giám sát liên tục dòng điện đầu ra cấp cho động cơ. Khi dòng điện vượt quá giá trị cho phép trong một khoảng thời gian nhất định, biến tần sẽ tự động ngắt để tránh gây hư hỏng cho hệ thống.

Mục đích của chức năng bảo vệ OL là:

- Bảo vệ cuộn dây động cơ khỏi quá nhiệt.
- Ngăn ngừa hiện tượng cháy động cơ.
- Bảo vệ linh kiện công suất IGBT.
- Bảo vệ hộp số, trục truyền động và cơ cấu cơ khí.
- Hạn chế nguy cơ dừng máy đột ngột gây thiệt hại sản xuất.

Tùy từng hãng biến tần, lỗi có thể được hiển thị dưới nhiều dạng khác nhau như:

- OL
- OL1
- OL2
- E.OL
- Motor Overload
- Overload Protection

Mặc dù ký hiệu khác nhau nhưng về bản chất đều là cảnh báo động cơ đang làm việc vượt quá khả năng cho phép.

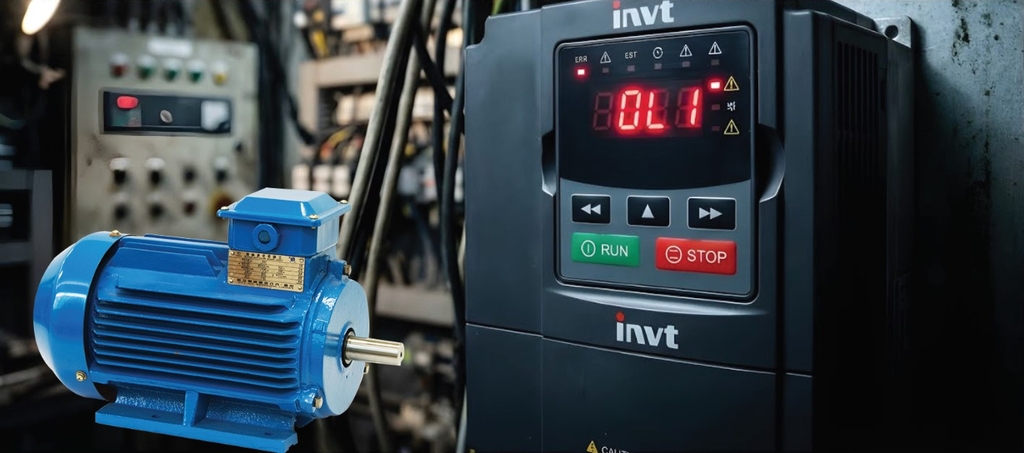

Màn hình biến tần INVT hiển thị lỗi OL trong quá trình vận hành.

Tại Sao Biến Tần Phải Bảo Vệ Quá Tải?

Nhiều người cho rằng động cơ chỉ nóng hơn bình thường một chút sẽ không gây ảnh hưởng lớn. Tuy nhiên thực tế hoàn toàn ngược lại.

Theo các nghiên cứu về vật liệu cách điện động cơ:

- Nhiệt độ tăng thêm 10°C có thể làm giảm tới 50% tuổi thọ lớp cách điện.
- Nhiệt độ tăng liên tục sẽ khiến vecni cách điện bị lão hóa nhanh.
- Cuộn dây dễ xảy ra hiện tượng chạm vòng hoặc chạm đất.
- Chi phí sửa chữa hoặc quấn lại động cơ thường rất lớn.

Đặc biệt với các động cơ công suất lớn từ 30kW đến hàng trăm kW, việc cháy động cơ có thể gây dừng dây chuyền sản xuất trong nhiều ngày.

Chính vì vậy, lỗi OL thực chất là một cơ chế bảo vệ giúp doanh nghiệp tránh những thiệt hại nghiêm trọng hơn.

Dấu Hiệu Nhận Biết Trước Khi Xuất Hiện Lỗi OL

Thông thường hệ thống sẽ có các dấu hiệu cảnh báo trước khi biến tần chính thức báo lỗi.

Dòng điện vận hành tăng cao

Nếu quan sát màn hình biến tần và thấy dòng điện thường xuyên đạt trên 90% dòng định mức thì đây là dấu hiệu cảnh báo sớm.

Ví dụ:

Một động cơ có dòng định mức 38A nhưng biến tần thường xuyên hiển thị từ 35A đến 38A trong thời gian dài.

Điều này cho thấy hệ thống đang hoạt động sát ngưỡng quá tải.

Động cơ nóng bất thường

Nhiệt độ thân động cơ tăng cao là dấu hiệu rất dễ nhận biết.

Nếu không thể chạm tay lên thân động cơ trong vài giây thì cần tiến hành kiểm tra ngay.

Máy chạy yếu

Khi tải tăng, tốc độ động cơ giảm nhẹ hoặc phản hồi chậm hơn bình thường.

Tủ điện nóng

Nhiệt độ bên trong tủ điện tăng cao sẽ làm giảm khả năng chịu tải của biến tần.

Quạt làm mát chạy liên tục

Đây là dấu hiệu cho thấy biến tần đang làm việc trong điều kiện tải nặng.

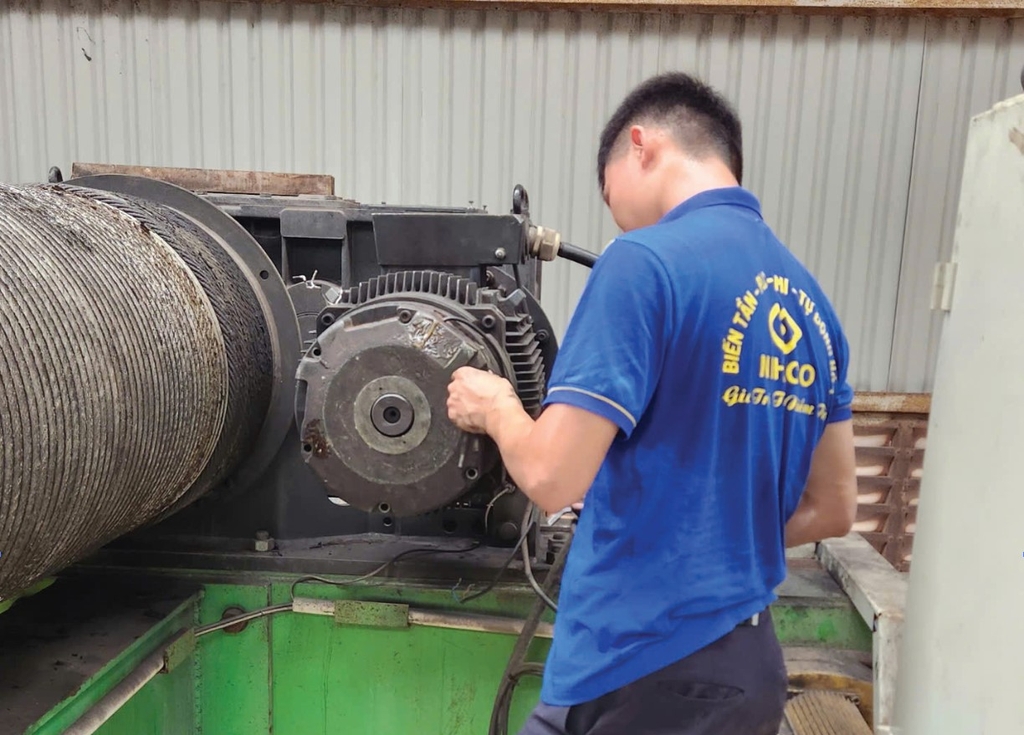

Kỹ thuật viên Nihaco sử dụng ampe kìm đo dòng động cơ khi kiểm tra lỗi OL.

Nguyên Nhân Thực Tế Gây Lỗi OL QUÁ TẢI Trên Biến Tần

1. Hệ Thống Cơ Khí Bị Kẹt

Đây là nguyên nhân mà Nihaco gặp nhiều nhất trong quá trình xử lý sự cố.

Khi hệ thống cơ khí bị kẹt hoặc ma sát tăng bất thường, động cơ phải tạo ra mô-men lớn hơn để duy trì tốc độ quay.

Kết quả là dòng điện tăng cao và biến tần kích hoạt bảo vệ.

Các vị trí thường gặp gồm:

- Băng tải bị dồn sản phẩm.
- Trục cuốn bị bó.
- Máy nghiền bị mắc vật liệu.
- Bạc đạn bị hỏng.
- Hộp số bị kẹt.
- Trục vít máy ép nhựa bị mòn.

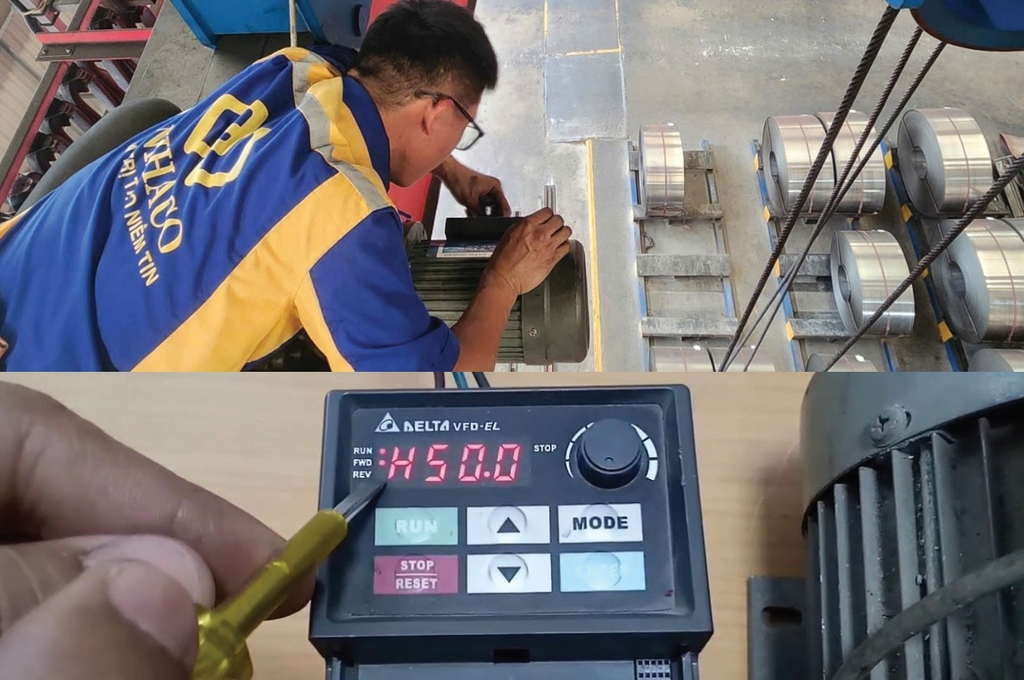

Hỏng cơ khí gây quá tải biến tần

Trường Hợp Thực Tế

Tại một nhà máy bao bì ở Hải Phòng, biến tần Delixi 18.5kW liên tục báo lỗi OL sau khoảng 15 phút vận hành.

Khách hàng nghi ngờ biến tần bị hỏng và dự định thay mới.

Sau khi kiểm tra, kỹ thuật viên Nihaco phát hiện vòng bi của lô cuốn bị bó cứng làm mô-men tải tăng gần 30%.

Sau khi thay vòng bi, hệ thống hoạt động ổn định mà không cần thay biến tần.

2. Tải Thực Tế Vượt Quá Thiết Kế

Nhiều doanh nghiệp mở rộng sản xuất nhưng không nâng cấp động cơ hoặc hệ thống truyền động.

Điều này khiến động cơ luôn hoạt động ở trạng thái quá tải.

Ví dụ:

Động cơ 15kW nhưng phải kéo tải tương đương 18–20kW.

Ban đầu máy vẫn vận hành được nhưng dòng điện luôn ở mức rất cao.

Sau một thời gian lỗi OL bắt đầu xuất hiện thường xuyên hơn.

3. Cài Đặt Sai Thông Số Động Cơ

Đây là lỗi thường gặp sau khi:

- Thay biến tần mới.
- Khôi phục cài đặt gốc.
- Thay động cơ.
- Thực hiện bảo trì.

Các thông số cần kiểm tra:

- Dòng điện định mức.
- Công suất.
- Điện áp.
- Tần số.
- Tốc độ động cơ.

Chỉ cần nhập sai dòng định mức thấp hơn thực tế vài ampe cũng có thể gây báo lỗi OL.

4. Auto Tune Không Chính Xác

Đối với các biến tần điều khiển vector, Auto Tune đóng vai trò rất quan trọng.

Nếu Auto Tune không chính xác:

- Mô-men tính toán sai.
- Dòng điện phản hồi không đúng.
- Khả năng điều khiển giảm.

Đây là nguyên nhân thường gặp sau khi thay động cơ hoặc thay biến tần.

5. Thời Gian Tăng Tốc Quá Ngắn

Nhiều người cài đặt thời gian tăng tốc quá ngắn với mục đích giúp máy đạt tốc độ nhanh hơn.

Tuy nhiên đối với các tải có quán tính lớn như:

- Máy xeo giấy.
- Máy nghiền.
- Máy trộn.
- Quạt công nghiệp.

việc tăng tốc quá nhanh sẽ làm dòng điện tăng rất mạnh trong thời gian dài.

6. Điện Áp Nguồn Sụt Giảm

Khi điện áp nguồn giảm:

- Mô-men động cơ giảm.
- Dòng điện tăng.
- Hiệu suất giảm.

Hiện tượng này rất phổ biến vào mùa hè hoặc tại các nhà máy có hệ thống điện yếu.

7. Mất Cân Bằng Điện Áp Ba Pha

Nếu điện áp giữa các pha không đồng đều:

- Dòng điện từng pha sẽ tăng khác nhau.
- Động cơ nóng nhanh.
- Hiệu suất giảm.

Đây là nguyên nhân thường bị bỏ qua nhưng lại xuất hiện khá nhiều trong thực tế.

8. Bạc Đạn Động Cơ Bị Hỏng

Bạc đạn xuống cấp làm tăng ma sát cơ học.

Dấu hiệu:

- Tiếng kêu lớn.
- Rung động mạnh.
- Nhiệt độ tăng cao.

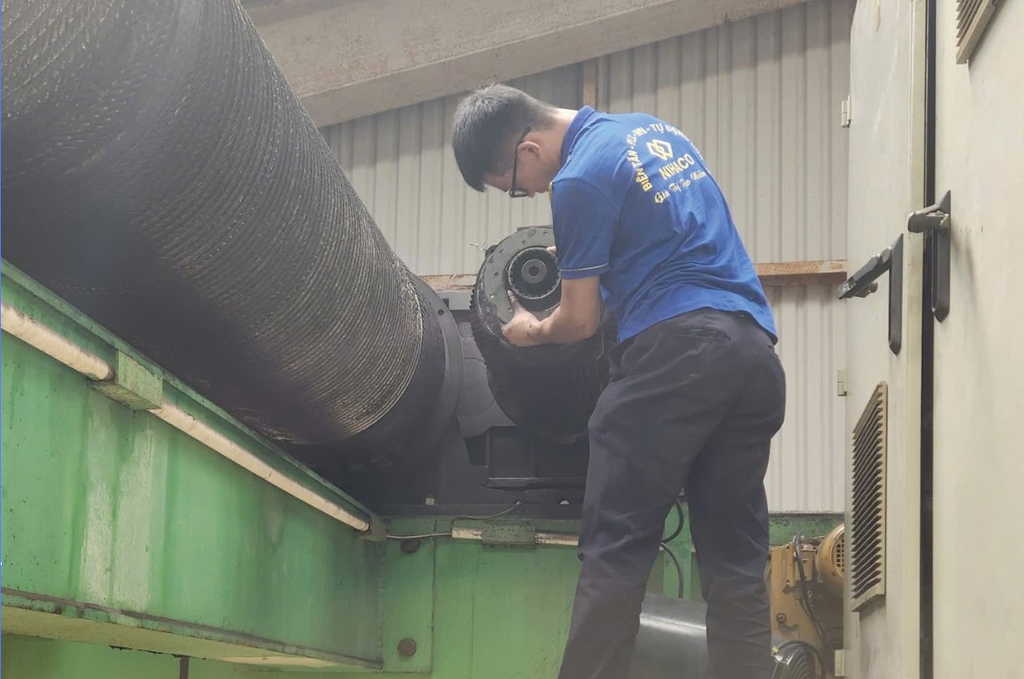

Kiểm tra bạc đạn động cơ khi biến tần báo quá tải

9. Hộp Số Thiếu Dầu Hoặc Xuống Cấp

Khi dầu bôi trơn không đủ:

- Bánh răng mòn nhanh.
- Ma sát tăng.
- Tải động cơ tăng.

Đây là nguyên nhân rất thường gặp trên các dây chuyền sản xuất hoạt động liên tục.

10. Quạt Làm Mát Biến Tần Hỏng

Nhiệt độ cao sẽ làm giảm khả năng chịu tải của linh kiện công suất.

Hậu quả:

- Biến tần nóng nhanh.
- Tuổi thọ IGBT giảm.
- Tăng nguy cơ lỗi OL.

11. Động Cơ Bị Chạm Vòng Dây

Đây là nguyên nhân khá nghiêm trọng.

Biểu hiện:

- Dòng điện tăng bất thường.
- Động cơ nóng nhanh.
- Hiệu suất giảm rõ rệt.

Cần sử dụng Megger hoặc thiết bị chuyên dụng để kiểm tra.

12. Chọn Sai Công Suất Biến Tần

Đây là lỗi phổ biến khi thiết kế hệ thống.

Máy nghiền, máy ép nhựa, máy cán hoặc máy trộn thường yêu cầu mô-men khởi động lớn hơn rất nhiều so với quạt hoặc bơm.

Trong nhiều trường hợp, nên chọn biến tần lớn hơn từ 15–30% để đảm bảo dự phòng công suất.

Quy Trình Kiểm Tra Lỗi OL Theo Tiêu Chuẩn

Khi tiếp nhận sự cố, kỹ thuật viên Nihaco luôn thực hiện theo quy trình:

Bước 1: Đo dòng điện thực tế bằng ampe kìm.

Bước 2: So sánh với dòng định mức động cơ.

Bước 3: Kiểm tra tải cơ khí.

Bước 4: Kiểm tra điện áp nguồn.

Bước 5: Kiểm tra nhiệt độ động cơ.

Bước 6: Kiểm tra thông số biến tần.

Bước 7: Đánh giá khả năng đáp ứng của hệ thống.

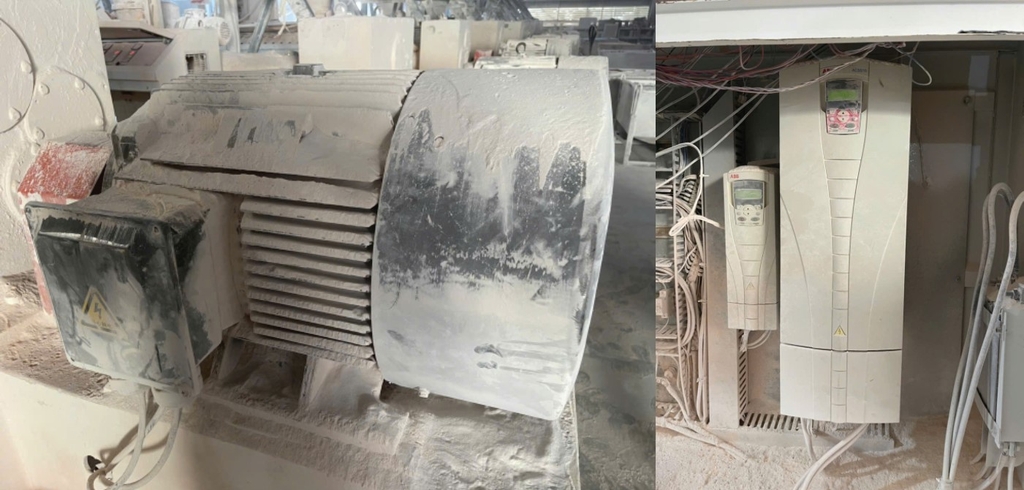

Sửa chữa biến tần lỗi quá tải tại Hải Phòng

Dự án sửa chữa biến tần ABB Báo Lỗi Quá tải Liên Tục

Một khách hàng tại KCN Tràng Duệ liên hệ Nihaco vì Biến tần Abb điều khiển hệ thống sản xuất bảo quả tải liên tục sau khoảng 20–30 phút hoạt động.

Sau khi kiểm tra:

- Biến tần hoàn toàn bình thường.
- Dòng điện động cơ đạt 125% định mức.
- Dầu thủy lực quá nóng.

Nguyên nhân được xác định là trục động cơ bị kẹt gây hư hỏng biến tần do quá tải liên tục.

Sau khi sửa chữa động cơ và biến tần dòng điện trở về mức bình thường và lỗi OL hoàn toàn biến mất.

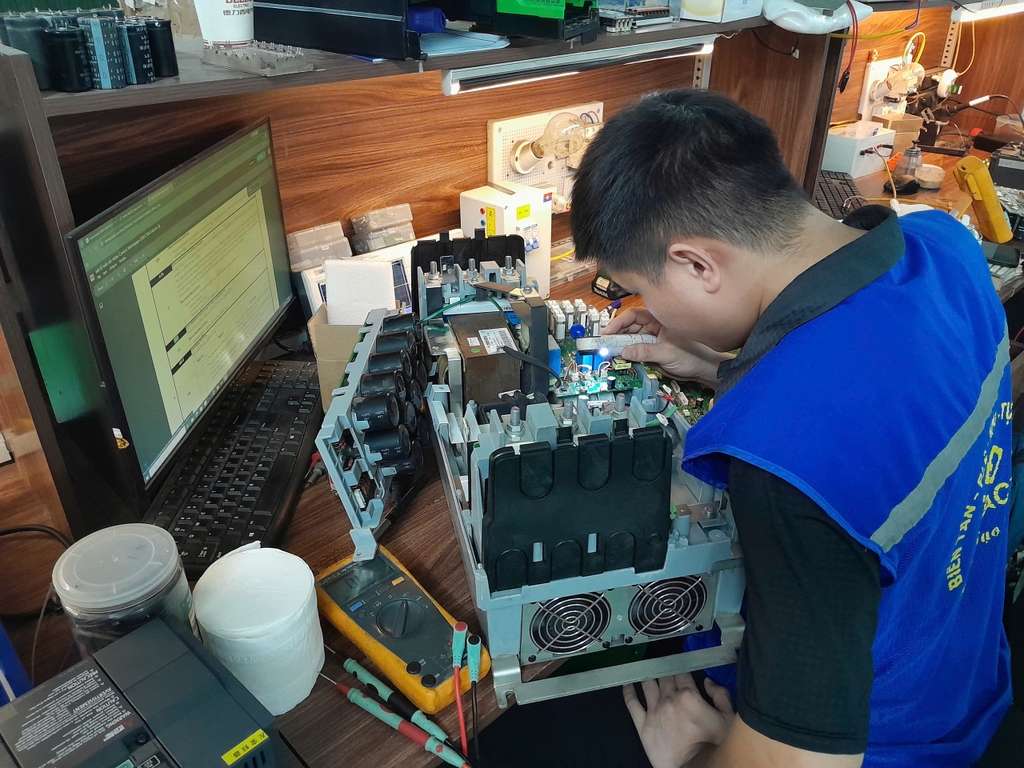

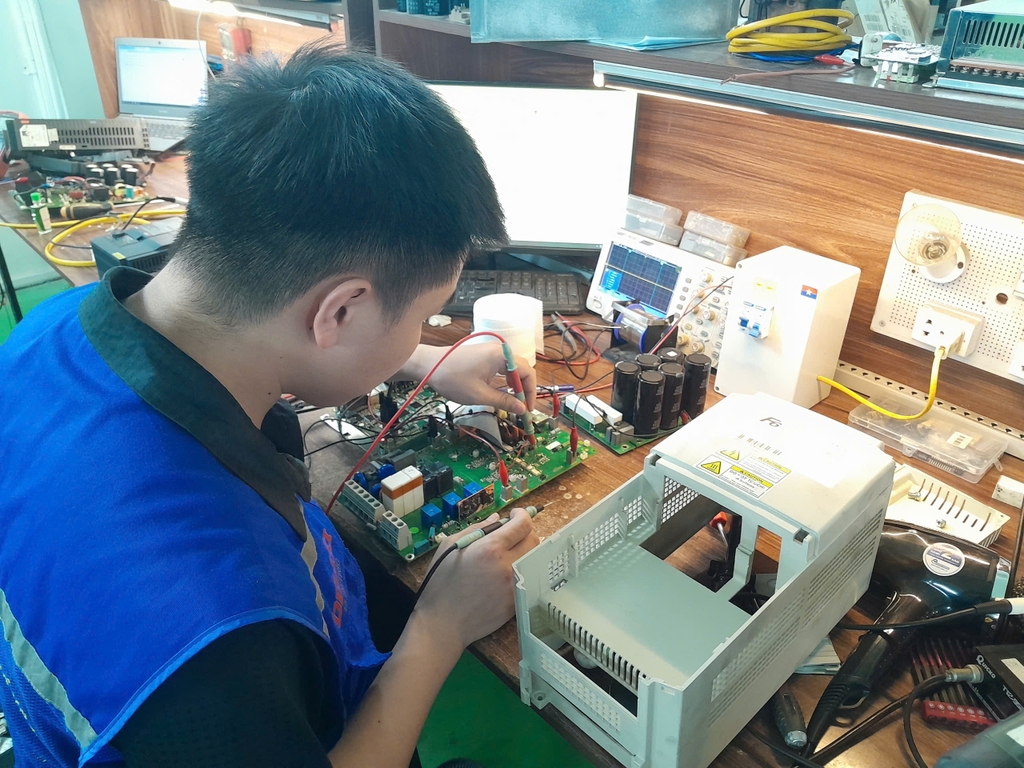

Kỹ thuật viên Nihaco sửa chữa và kiểm tra biến tần công nghiệp.

Câu Hỏi Thường Gặp

Lỗi OL có phải do biến tần hỏng không?

Không. Trong phần lớn trường hợp, nguyên nhân nằm ở tải cơ khí hoặc động cơ.

Reset lỗi OL có chạy tiếp được không?

Có, nhưng lỗi sẽ tiếp tục xuất hiện nếu chưa xử lý nguyên nhân gốc.

Biến tần Delixi có hay bị lỗi OL không?

Tất cả các hãng biến tần đều có chức năng bảo vệ quá tải tương tự nhau.

Lỗi OL có thể gây cháy động cơ không?

Có. Nếu liên tục reset và tiếp tục vận hành, động cơ có thể bị quá nhiệt và hư hỏng.

Lỗi OL không đơn thuần là một mã lỗi trên màn hình biến tần mà là dấu hiệu cảnh báo hệ thống đang vận hành trong điều kiện không an toàn.

Theo kinh nghiệm thực tế của Nihaco Automation, hơn 80% trường hợp lỗi OL xuất phát từ tải cơ khí, động cơ hoặc cài đặt hệ thống chưa phù hợp chứ không phải do hỏng biến tần.

Việc xác định đúng nguyên nhân ngay từ đầu sẽ giúp doanh nghiệp giảm chi phí sửa chữa, hạn chế thời gian dừng máy và nâng cao tuổi thọ của toàn bộ hệ thống truyền động.
