Lỗi Quá Áp Biến Tần (OV) – Nguyên Nhân, Cách Khắc Phục Và Phòng Tránh Hiệu Quả

Lỗi quá áp biến tần (OV – Over Voltage) là một trong những lỗi phổ biến nhất trong hệ thống truyền động công nghiệp. Khi xảy ra, biến tần sẽ tự động dừng hoạt động để bảo vệ các linh kiện bên trong như tụ DC Bus, module IGBT và mạch điều khiển.

Lỗi OV thường xuất hiện khi giảm tốc tải có quán tính lớn, điện áp nguồn đầu vào cao hoặc hệ thống điện trở xả hoạt động không hiệu quả. Nếu không được xử lý kịp thời, lỗi có thể gây dừng dây chuyền sản xuất và làm giảm tuổi thọ thiết bị.

Lỗi OV Trên Biến Tần Là Gì?

OV (Over Voltage) là lỗi báo điện áp DC Bus bên trong biến tần vượt quá giới hạn cho phép của nhà sản xuất.

Thông thường:

• • Nguồn 380VAC → DC Bus khoảng 540VDC

  • Nguồn 400VAC → DC Bus khoảng 560VDC

  • Nguồn 480VAC → DC Bus khoảng 680VDC

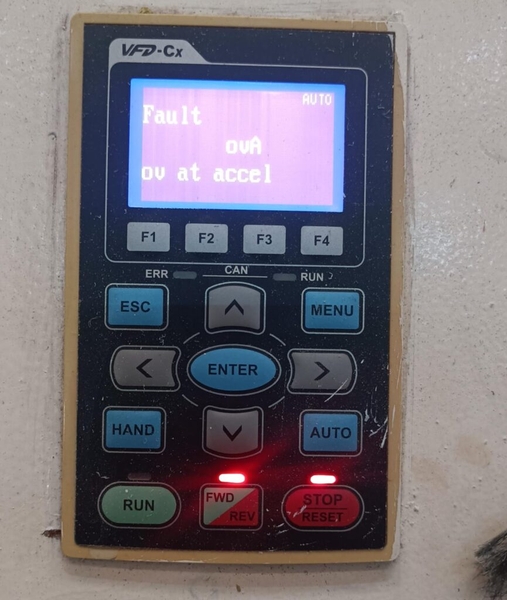

Khi điện áp DC Bus tăng vượt ngưỡng bảo vệ, biến tần sẽ báo lỗi:

• • OV

  • OU

  • Over Voltage

  • DC Bus Over Voltage

  • DC Link Overvoltage

và tự động dừng vận hành.

Nguyên Nhân Gây Lỗi Quá Áp Biến Tần

1. Giảm Tốc Quá Nhanh

Đây là nguyên nhân phổ biến nhất.

Khi động cơ giảm tốc quá nhanh, đặc biệt đối với tải có quán tính lớn như:

• • Quạt công nghiệp

  • Máy ly tâm

  • Máy nghiền

  • Máy trộn

  • Băng tải tải nặng

  • Cẩu trục

động cơ sẽ hoạt động như một máy phát điện và trả năng lượng ngược về biến tần.

Điện áp DC Bus tăng nhanh dẫn đến lỗi OV.

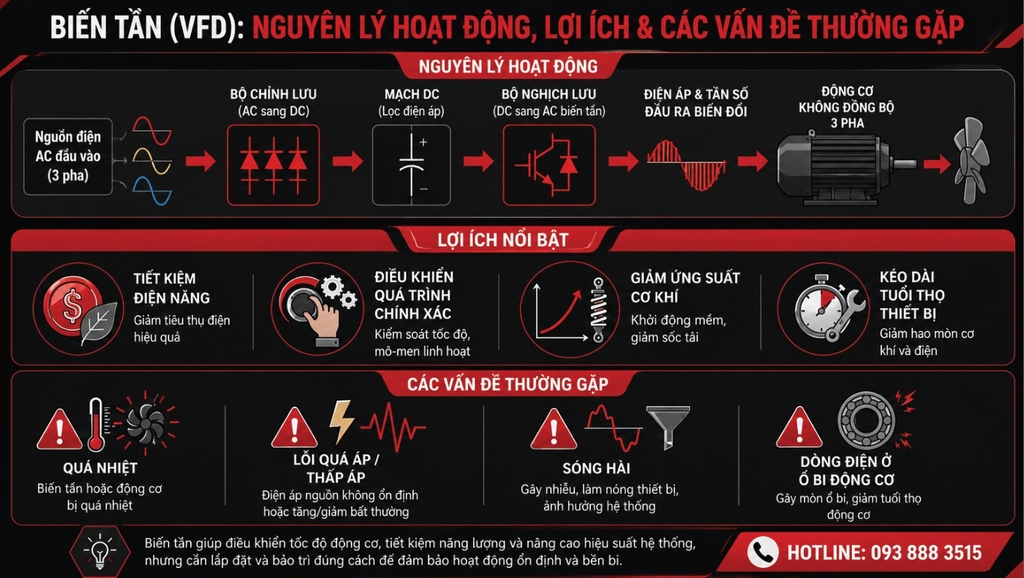

Nguyên lý tái sinh năng lượng gây lỗi quá áp biến tần

2. Thời Gian Giảm Tốc Cài Đặt Quá Ngắn

Nhiều người vận hành cài đặt:

• • Deceleration Time = 3 giây

  • Deceleration Time = 5 giây

để máy dừng nhanh.

Tuy nhiên năng lượng quán tính không kịp tiêu tán và dồn về DC Bus gây quá áp.

Dấu hiệu nhận biết:

• • Chạy bình thường.

  • Chỉ báo lỗi khi dừng máy.

3. Không Có Điện Trở Xả Hoặc Điện Trở Xả Bị Hỏng

Điện trở xả có nhiệm vụ tiêu tán năng lượng tái sinh thành nhiệt.

Khi:

• • Không lắp điện trở xả.

  • Điện trở xả đứt.

  • Brake Unit hỏng.

thì điện áp DC Bus sẽ tăng cao và biến tần báo lỗi OV.

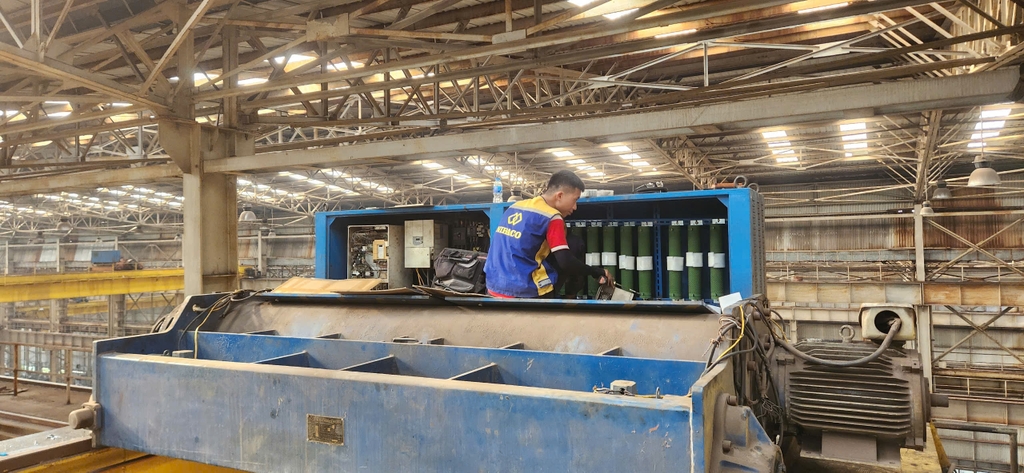

 Điện trở xả braking resistor cho biến tần công suất lớn

4. Điện Áp Nguồn Đầu Vào Quá Cao

Nguồn điện lưới tăng cao bất thường có thể gây lỗi quá áp.

Các nguyên nhân thường gặp:

• • Nhà máy gần trạm biến áp.

  • Đóng cắt tụ bù.

  • Sét lan truyền.

  • Dao động lưới điện.

  • Máy phát điện không ổn định.

Nếu điện áp đầu vào vượt giới hạn cho phép của biến tần trong thời gian dài, lỗi OV có thể xuất hiện ngay cả khi động cơ hoạt động bình thường.

5. Hỏng Động Cơ Hoặc Cáp Động Lực

Một số trường hợp lỗi OV liên quan đến:

• • Chạm đất động cơ.

  • Rò điện cuộn dây.

  • Cáp động lực hư hỏng.

  • Đấu nối lỏng.

Do đó cần kiểm tra toàn bộ hệ thống điện trước khi kết luận biến tần bị lỗi.

6. Hỏng Linh Kiện Bên Trong Biến Tần

Các linh kiện thường gây lỗi OV:

• • Tụ DC Bus suy giảm.

  • Mạch đo điện áp lỗi.

  • Board điều khiển hỏng.

  • Module IGBT hư hỏng.

Nếu lỗi xuất hiện ngay cả khi không đấu tải, cần kiểm tra chuyên sâu tại trung tâm sửa chữa biến tần.

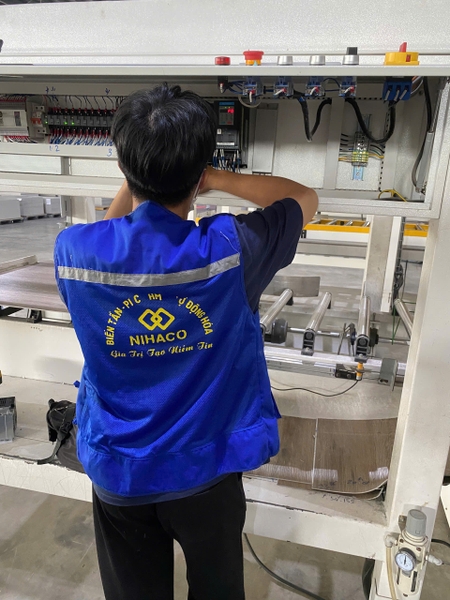

Dự án sửa chữa biến tần lỗi quá áp tại Hải Phòng

Kỹ thuật viên NIHACO từng xử lý biến tần điều khiển quạt hút bụi tại Hải Phòng thường xuyên báo lỗi OV khi dừng máy.

Sau khi kiểm tra:

• • Nguồn điện ổn định.

  • Động cơ hoạt động bình thường.

  • Không phát hiện lỗi phần cứng.

Nguyên nhân được xác định là thời gian giảm tốc chỉ cài đặt 8 giây đối với quạt có quán tính lớn.

Giải pháp:

• • Tăng thời gian giảm tốc lên 25 giây.

  • Kiểm tra lại điện trở xả.

Sau khi hiệu chỉnh, hệ thống vận hành ổn định và không còn xuất hiện lỗi OV.

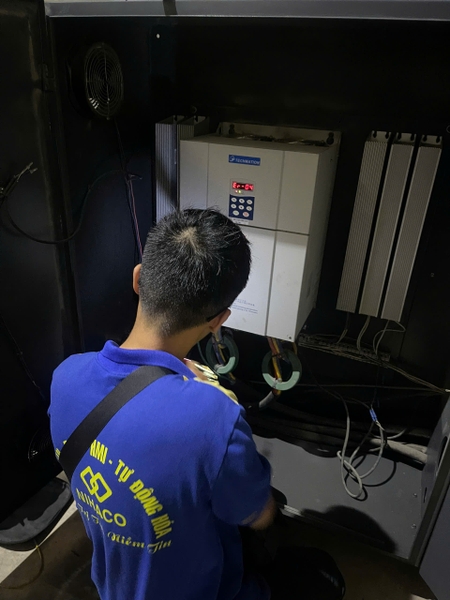

Kỹ thuật viên kiểm tra sửa chữa biến tần lỗi OV tại nhà máy

Mã Lỗi Quá Áp Trên Các Hãng Biến Tần

Hãng biến tần	Mã lỗi
Delta	OV
INVT	OU
Veichi	OV
ABB	DC Over Voltage
Yaskawa	OV
Siemens	F0002
Mitsubishi	OV
Schneider	OLF/OV
Delixi	Err04 /05 /06
Sinee	OV

Lưu ý: Tên hiển thị có thể khác nhau tùy từng dòng sản phẩm.

6 Phương Pháp Xử Lý Lỗi Quá Áp (OV) Trên Biến Tần Hiệu Quả

Lỗi quá áp (Over Voltage - OV) là một trong những lỗi phổ biến nhất trên biến tần (VFD). Nếu không được xử lý kịp thời, lỗi OV có thể làm dừng sản xuất, giảm tuổi thọ linh kiện và gây hư hỏng thiết bị. Sau khi xác định nguyên nhân gây quá áp, kỹ thuật viên có thể áp dụng các giải pháp sau để khắc phục hiệu quả.

1. Xử Lý Quá Áp Từ Phía Nguồn Điện Đầu Vào

Trong nhiều trường hợp, lỗi OV xuất phát từ các xung điện áp trên lưới điện như:

• • Sét lan truyền.
  • Đóng cắt tụ bù công suất phản kháng.
  • Dao động điện áp từ các tải lớn trong nhà máy.

Để giảm ảnh hưởng của các xung điện áp này, cần lắp đặt các thiết bị hấp thụ quá áp như:

Giải pháp

✅ Thiết bị chống sét lan truyền (SPD).

✅ Cuộn kháng đầu vào (AC Reactor).

✅ Biến áp cách ly (Isolation Transformer).

✅ Bộ lọc nguồn điện.

Các thiết bị này giúp hấp thụ hoặc làm suy giảm xung điện áp trước khi chúng tác động đến biến tần.

2. Điều Chỉnh Thông Số Cài Đặt Trên Biến Tần

Đây là phương pháp đơn giản và được áp dụng nhiều nhất.

Khi động cơ giảm tốc quá nhanh, động năng từ tải sẽ hồi tiếp về biến tần, làm điện áp DC Bus tăng cao và gây lỗi OV.

Giải pháp

✅ Tăng thời gian giảm tốc (Deceleration Time).

Ví dụ:

• • Từ 5 giây lên 15 giây.
  • Từ 10 giây lên 30 giây.

Đối với các tải có quán tính lớn như:

• • Cẩu trục
  • Máy ly tâm
  • Máy cuốn nhả dây
  • Băng tải dài

thời gian giảm tốc cần được cài đặt dài hơn để hạn chế năng lượng tái sinh đột ngột.

3. Lắp Điện Trở Xả (Braking Resistor)

Đối với nhiều dòng biến tần công suất nhỏ (dưới 7.5kW), nhà sản xuất thường tích hợp sẵn mạch hãm.

Khi lắp điện trở xả, năng lượng dư trên DC Bus sẽ được chuyển thành nhiệt năng và tiêu tán ra môi trường.

Ưu điểm

✅ Giảm nhanh điện áp DC Bus.

✅ Khắc phục hiệu quả lỗi OV khi giảm tốc.

✅ Chi phí đầu tư thấp.

Lưu ý

Điện trở xả sinh nhiệt rất lớn trong quá trình hoạt động nên cần:

• • Chọn đúng công suất.
  • Lắp đặt nơi thông thoáng.
  • Kiểm tra định kỳ để tránh quá nhiệt hoặc cháy điện trở.

4. Sử Dụng Bộ Tái Sinh Năng Lượng (Regenerative Unit)

Đối với các hệ thống thường xuyên phát sinh năng lượng tái sinh lớn, điện trở xả có thể không phải là giải pháp tối ưu.

Nguyên lý

Thay vì đốt năng lượng dư thành nhiệt, bộ tái sinh sẽ đưa năng lượng trở lại lưới điện.

Ưu điểm

✅ Tiết kiệm điện năng.

✅ Giảm nhiệt trong tủ điện.

✅ Phù hợp với hệ thống tải nặng.

Ứng dụng

• • Cẩu trục
  • Thang máy
  • Máy nâng hạ
  • Máy cuốn nhả dây tốc độ cao

Tuy nhiên, chi phí đầu tư và lắp đặt khá cao nên giải pháp này thường chỉ áp dụng cho các hệ thống công suất lớn.

5. Nâng Cấp Tụ DC Bus

Tụ điện DC Bus có vai trò lưu trữ và ổn định điện áp bên trong biến tần.

Nếu:

• • Tụ bị lão hóa.
  • Điện dung suy giảm.
  • Tụ thiết kế không đủ dung lượng.

thì khả năng hấp thụ năng lượng tái sinh sẽ giảm đáng kể, dễ dẫn đến lỗi OV.

Giải pháp

✅ Kiểm tra dung lượng tụ định kỳ.

✅ Thay thế tụ đã lão hóa.

✅ Nâng cấp dung lượng tụ khi cần thiết.

Việc tăng dung lượng tụ giúp điện áp DC Bus ổn định hơn và cải thiện khả năng chống quá áp của biến tần.

6. Chia Sẻ Chung DC Bus Giữa Nhiều Biến Tần

Đây là giải pháp thường được sử dụng trong các dây chuyền tự động hóa hiện đại.

Nguyên lý

Nhiều biến tần sử dụng chung một thanh cái DC Bus.

Khi một động cơ phát sinh năng lượng tái sinh, năng lượng này có thể được sử dụng bởi các động cơ khác đang tiêu thụ điện năng.

Nhờ đó:

• • Giảm hiện tượng quá áp.
  • Giảm tiêu hao năng lượng.
  • Nâng cao hiệu suất hệ thống.

Lưu ý

Khi áp dụng giải pháp này cần:

• • Thiết kế hệ thống bảo vệ DC Bus phù hợp.
  • Tính toán dòng điện và công suất chính xác.
  • Có phương án bảo vệ khi xảy ra sự cố trên thanh cái DC.

Lỗi quá áp OV trên biến tần có thể được xử lý bằng nhiều phương pháp khác nhau tùy theo nguyên nhân thực tế. Trong đa số trường hợp, việc điều chỉnh thời gian giảm tốc và lắp điện trở xả là giải pháp đơn giản, hiệu quả và tiết kiệm nhất.

Đối với các hệ thống công suất lớn hoặc tải có quán tính cao như cẩu trục, máy nâng hạ, máy ly tâm hoặc dây chuyền tự động hóa hiện đại, nên cân nhắc sử dụng bộ tái sinh năng lượng hoặc hệ thống DC Bus chung để đạt hiệu quả vận hành tối ưu và tiết kiệm điện năng lâu dài.

Video hướng dẫn khắc phục biến tần lỗi quá áp hiệu quả

Cách Phòng Tránh Lỗi Quá Áp Biến Tần

• • Không cài đặt thời gian giảm tốc quá ngắn.

  • Vệ sinh biến tần định kỳ.

  • Kiểm tra điện trở xả thường xuyên.

  • Theo dõi điện áp nguồn đầu vào.

  • Bảo dưỡng động cơ định kỳ.

  • Kiểm tra hệ thống chống sét nhà máy.

  • Theo dõi lịch sử cảnh báo của biến tần.

Câu Hỏi Thường Gặp (FAQ)

Lỗi OV có làm cháy biến tần không?

Có. Nếu lỗi xảy ra thường xuyên và không được xử lý, tụ DC Bus và module IGBT có thể bị hư hỏng.

Lỗi OV thường xuất hiện khi nào?

Phổ biến nhất là khi giảm tốc hoặc dừng tải có quán tính lớn.

Có thể reset và chạy tiếp khi báo OV không?

Có thể reset nhưng cần tìm nguyên nhân gốc. Nếu chỉ reset mà không khắc phục, lỗi sẽ tái diễn.

Điện trở xả có bắt buộc không?

Đối với tải quán tính lớn như quạt công nghiệp, máy ly tâm, cẩu trục hoặc tời nâng, điện trở xả gần như là yêu cầu bắt buộc.

Nguồn điện cao có gây lỗi OV không?

Có. Điện áp nguồn đầu vào cao liên tục là một trong những nguyên nhân gây lỗi quá áp DC Bus.

Dịch Vụ Sửa Chữa Biến Tần Lỗi OV

Công ty cổ phần tự động hóa Nihaco nhận kiểm tra và sửa chữa biến tần lỗi quá áp cho các hãng:

ABB / Delta / Yaskawa / Siemens / Mitsubishi / Schneider / Veichi / INVT / Delixi / Sinee.....

Dịch vụ khác của chúng tôi:

• • Cung cấp biến tần Delixi chính hãng
  • Lắp đặt biến tần cho máy công nghiệp
  • Thiết kế, thi công tủ điện điều khiển
  • Sửa chữa biến tần công nghiệp
  • Sửa PLC – Servo – HMI
  • Tư vấn giải pháp tự động hóa tối ưu cho nhà máy

Tham khảo thêm các dự án khác với biến tần Delixi:

Biến tần chuyên dụng cho máy bơm nước

Tủ biến tần điều khiển bơm nước

Biến tần máy ép nhựa

Biến tần máy nén khí

Lỗi OV (Over Voltage) là lỗi phổ biến nhưng hoàn toàn có thể xử lý triệt để nếu xác định đúng nguyên nhân. Việc kiểm tra thời gian giảm tốc, điện trở xả, điện áp nguồn và tình trạng thiết bị sẽ giúp hệ thống vận hành ổn định, hạn chế dừng máy và kéo dài tuổi thọ biến tần.
