Lắp đặt biến tần và khởi động mềm Delixi điều khiển bơm cấp nước tại nhà máy nước Thanh Hóa

Trong hệ thống cấp nước, mỗi máy bơm có thể đảm nhận một nhiệm vụ khác nhau, từ bơm chuyển nước, bơm tăng áp đến cấp nước theo nhu cầu sử dụng. Vì vậy, việc lựa chọn thiết bị điều khiển cần dựa trên chế độ làm việc của từng bơm, đặc tính động cơ và yêu cầu vận hành của nhà máy.

Tại dự án nhà máy nước ở Thanh Hóa, NIHACO triển khai lắp đặt biến tần và khởi động mềm Delixi để điều khiển hệ thống bơm cấp nước. Giải pháp kết hợp hai loại thiết bị giúp đáp ứng những nhu cầu khác nhau: điều chỉnh tốc độ đối với bơm cần thay đổi lưu lượng và hỗ trợ khởi động êm đối với bơm vận hành ở tốc độ cố định.

Mục lục

Nhu cầu điều khiển bơm cấp nước tại nhà máy nước
Giải pháp kết hợp biến tần và khởi động mềm Delixi
Những hạng mục kỹ thuật cần chú trọng khi lắp đặt
Kiểm tra và cài đặt theo điều kiện vận hành thực tế
Giá trị của giải pháp đối với hệ thống cấp nước
NIHACO tư vấn, lắp đặt tủ điều khiển bơm cấp nước

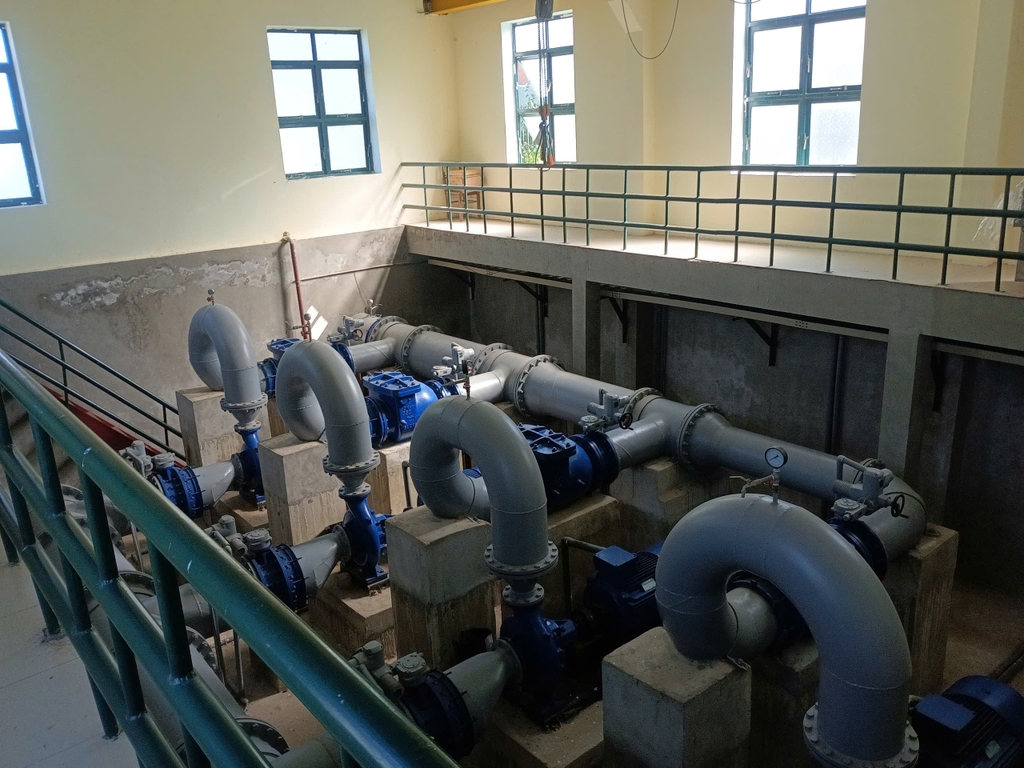

1. Nhu cầu điều khiển bơm cấp nước tại nhà máy nước

Đối với nhà máy nước, hệ thống bơm cần đáp ứng yêu cầu cấp nước và phối hợp với các công đoạn liên quan. Nhu cầu sử dụng nước có thể thay đổi theo thời điểm, trong khi từng nhóm bơm có chế độ hoạt động riêng.

Có những vị trí cần điều chỉnh tốc độ để đáp ứng lưu lượng hoặc áp suất yêu cầu. Những vị trí khác chủ yếu cần khởi động ổn định, sau đó duy trì vận hành ở tốc độ định mức của động cơ.

Nếu lựa chọn cùng một phương án điều khiển cho tất cả các bơm, hệ thống có thể chưa phù hợp với nhu cầu thực tế. Vì vậy, giải pháp tại dự án Thanh Hóa sử dụng cả biến tần và khởi động mềm Delixi, phân theo nhiệm vụ điều khiển của từng máy bơm.

Các yêu cầu cần xem xét khi xây dựng phương án gồm:

Chế độ chạy liên tục, chạy theo thời điểm hoặc chạy luân phiên.
Nhu cầu thay đổi lưu lượng và duy trì áp suất.
Đặc tính động cơ, máy bơm và hệ thống đường ống.
Điều kiện khởi động, dừng và số lần khởi động.
Yêu cầu bảo vệ, giám sát và phối hợp với hệ thống điều khiển.

Lựa chọn đúng thiết bị bắt đầu từ việc hiểu rõ nhiệm vụ của bơm, sau đó mới xác định cấu hình tủ điện và phương án cài đặt.

2. Giải pháp kết hợp biến tần và khởi động mềm Delixi

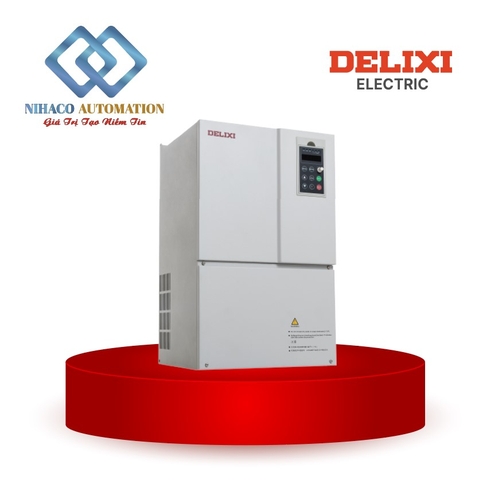

Biến tần Delixi E102

Khởi động mềm Delixi

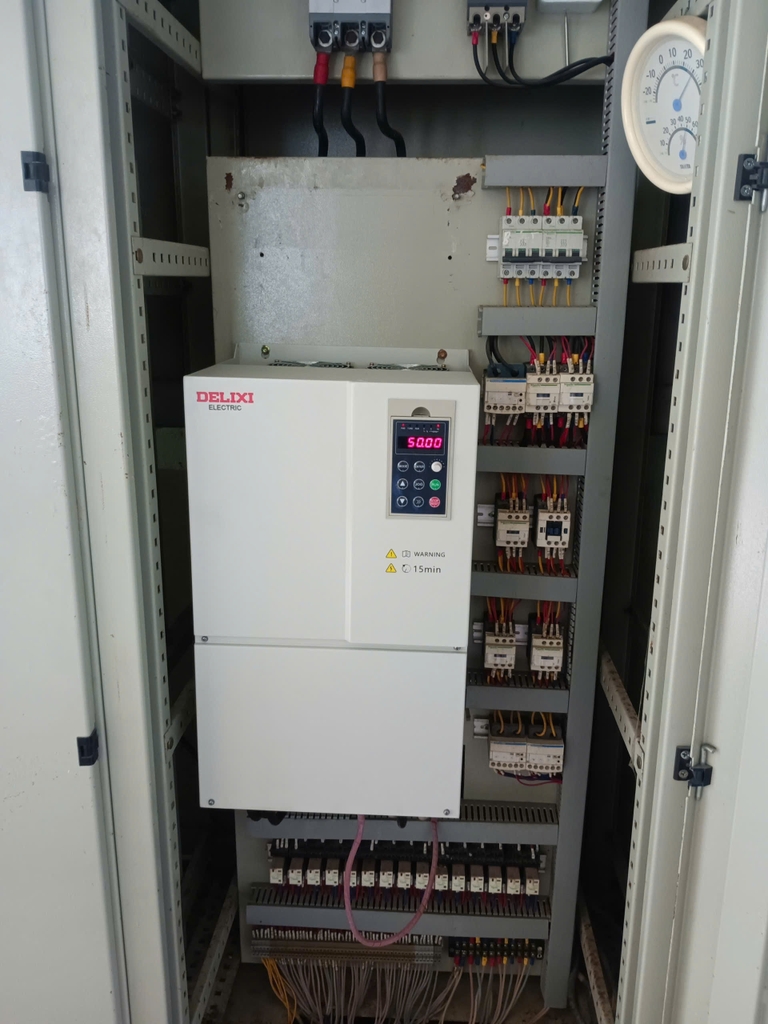

Biến tần cho bơm cần điều chỉnh tốc độ

Biến tần được sử dụng ở những vị trí cần thay đổi tốc độ động cơ theo yêu cầu cấp nước. Thay vì chỉ có hai trạng thái chạy và dừng, bơm có thể vận hành trong dải tốc độ được thiết lập phù hợp với hệ thống.

Khi kết hợp với cảm biến và chức năng điều khiển tương ứng, biến tần có thể hỗ trợ điều chỉnh tốc độ theo tín hiệu áp suất hoặc yêu cầu công nghệ. Phương án này cần được lựa chọn theo cấu hình thiết bị và điều kiện thực tế tại nhà máy.

Đối với ứng dụng bơm cấp nước, biến tần có thể mang lại các lợi ích như:

Điều chỉnh khả năng cấp nước theo nhu cầu.
Hỗ trợ kiểm soát áp suất khi có tín hiệu phản hồi phù hợp.
Tăng tốc và giảm tốc theo thời gian cài đặt.
Tạo cơ hội tiết kiệm điện ở những chế độ tải phù hợp.
Hỗ trợ theo dõi trạng thái vận hành và cảnh báo của thiết bị.

Mức tiết kiệm điện phụ thuộc vào đặc tính hệ thống, thời gian chạy và cách điều khiển. Muốn đánh giá hiệu quả cụ thể, cần có số liệu vận hành để so sánh.

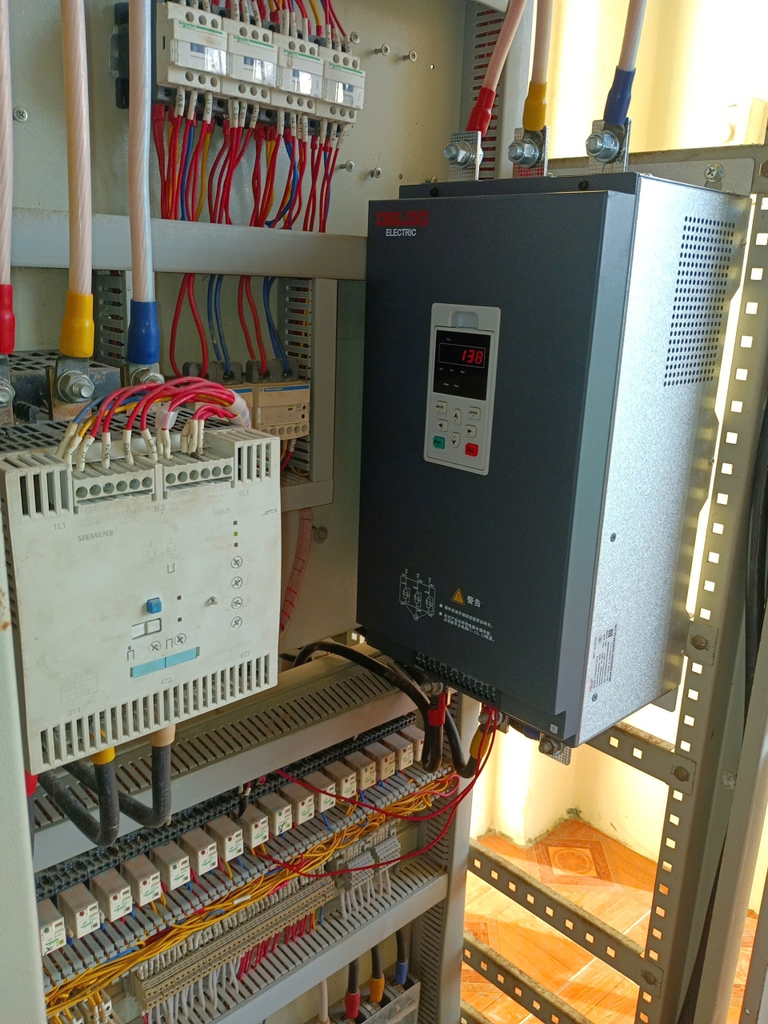

Khởi động mềm cho bơm vận hành ở tốc độ cố định

Khởi động mềm phù hợp với những bơm chủ yếu cần vận hành ở tốc độ cố định nhưng có yêu cầu hạn chế tác động khi khởi động.

Thiết bị điều chỉnh quá trình cấp điện trong giai đoạn khởi động, giúp động cơ tăng tốc có kiểm soát. Khi được lựa chọn và cài đặt phù hợp, khởi động mềm có thể hạn chế dòng khởi động và giảm tác động cơ khí so với phương án khởi động trực tiếp.

Khởi động mềm không đảm nhiệm chức năng điều chỉnh tốc độ liên tục như biến tần. Đây là điểm cần phân biệt khi lựa chọn thiết bị cho bơm cấp nước.

Việc sử dụng đồng thời hai loại thiết bị tại nhà máy nước Thanh Hóa giúp xây dựng phương án điều khiển theo từng nhiệm vụ, đồng thời cân đối giữa yêu cầu kỹ thuật và chi phí đầu tư.

3. Những hạng mục kỹ thuật cần chú trọng khi lắp đặt

Lắp đặt biến tần và khởi động mềm cho bơm cấp nước cần xem xét toàn bộ hệ thống điện, động cơ và phần cơ khí liên quan.

Kiểm tra thông tin động cơ và chế độ tải

Thông tin trên nhãn động cơ là cơ sở để lựa chọn và cài đặt thiết bị. Những nội dung cần kiểm tra gồm công suất, điện áp, dòng điện định mức và phương án đấu nối.

Bên cạnh đó, cần xác định chế độ làm việc của bơm, tần suất khởi động và điều kiện tải. Với khởi động mềm, yêu cầu khởi động và số lần khởi động có ảnh hưởng trực tiếp đến việc lựa chọn thiết bị.

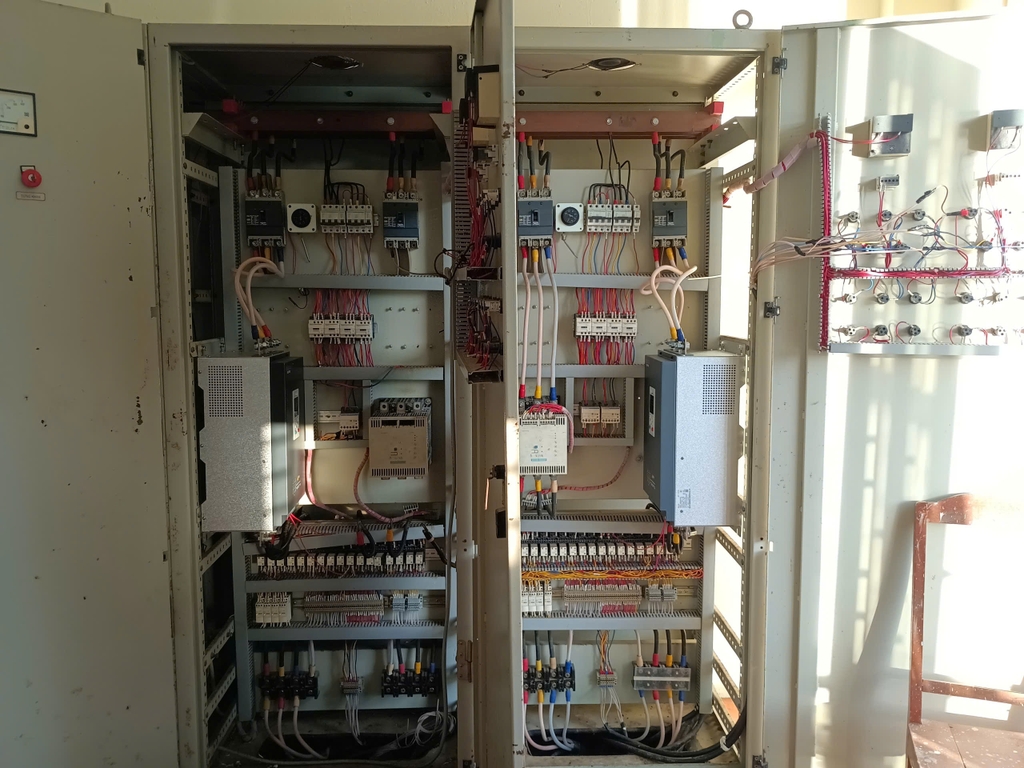

Bố trí thiết bị trong tủ điện

Tủ điều khiển cần có không gian lắp đặt và khả năng thông gió phù hợp. Vị trí bố trí biến tần, khởi động mềm và các thiết bị đóng cắt cần tuân theo hướng dẫn của từng sản phẩm.

Đối với môi trường nhà máy nước, cũng cần chú ý đến độ ẩm, khả năng nước xâm nhập và điều kiện đặt tủ. Lựa chọn vỏ tủ phải phù hợp với vị trí sử dụng thực tế.

Hoàn thiện mạch động lực và điều khiển

Dây dẫn, thiết bị đóng cắt và phương án bảo vệ cần được lựa chọn theo tải và thiết kế hệ thống. Dây tín hiệu nên được bố trí phù hợp để hạn chế ảnh hưởng từ mạch động lực.

Ngoài lệnh chạy và dừng, hệ thống có thể cần các điều kiện liên động như mức nước, trạng thái van hoặc tín hiệu cho phép vận hành. Những chức năng này phải được xác định theo cấu hình của nhà máy.

4. Kiểm tra và cài đặt theo điều kiện vận hành thực tế

Thiết bị được lắp đúng vẫn cần cài đặt phù hợp trước khi đưa vào sử dụng. Bộ thông số mặc định không thể thay thế việc kiểm tra động cơ và yêu cầu công nghệ.

Với biến tần điều khiển bơm, các nội dung cần chú ý gồm:

Thông số định mức của động cơ.
Nguồn lệnh chạy và nguồn đặt tốc độ.
Giới hạn tần số phù hợp với bơm.
Thời gian tăng tốc và giảm tốc.
Chức năng bảo vệ và xử lý khi có sự cố.
Cấu hình tín hiệu phản hồi nếu sử dụng điều khiển áp suất.

Với khởi động mềm, cần xem xét thời gian khởi động, giới hạn dòng và chế độ dừng theo khả năng của thiết bị. Thông số cần bảo đảm động cơ tăng tốc phù hợp với tải, tránh kéo dài quá trình khởi động không cần thiết.

Không nên mặc định rằng kéo dài thời gian tăng tốc hoặc giảm tốc luôn tốt hơn cho hệ thống. Việc cài đặt cần xét đến khả năng làm việc của động cơ, đặc tính bơm và điều kiện đường ống.

Trong quá trình chạy thử, cần theo dõi chiều quay, dòng điện, áp suất, lưu lượng, tiếng ồn và độ rung. Những biểu hiện bất thường cần được kiểm tra để phân biệt nguyên nhân từ thiết bị điện, máy bơm hay hệ thống cấp nước.

5. Giá trị của giải pháp đối với hệ thống cấp nước

Giải pháp kết hợp biến tần và khởi động mềm Delixi hướng đến việc điều khiển phù hợp với từng nhóm bơm trong nhà máy.

Đáp ứng các chế độ làm việc khác nhau

Bơm cần thay đổi tốc độ có thể sử dụng biến tần. Bơm cần chạy ở tốc độ cố định có thể lựa chọn khởi động mềm khi yêu cầu chính nằm ở quá trình khởi động. Cách phân chia này giúp phương án đầu tư bám sát nhu cầu sử dụng.

Hỗ trợ vận hành có kiểm soát

Các thông số khởi động, dừng và bảo vệ được thiết lập theo điều kiện thực tế giúp người vận hành quản lý thiết bị thuận tiện hơn. Khi có sự cố, trạng thái và cảnh báo của thiết bị cũng hỗ trợ quá trình kiểm tra.

Tạo điều kiện tối ưu điện năng

Đối với bơm có nhu cầu thay đổi lưu lượng, điều chỉnh tốc độ bằng biến tần có thể giúp giảm điện năng tiêu thụ trong những điều kiện phù hợp.

Khởi động mềm tập trung vào quá trình khởi động và dừng; không nên xem thiết bị này là giải pháp tiết kiệm điện nhờ giảm tốc độ bơm trong suốt thời gian vận hành.

Thuận tiện cho bảo trì

Tủ điện được bố trí rõ ràng, dây dẫn có nhận diện và thông số cài đặt được lưu lại sẽ hỗ trợ kiểm tra, bảo trì và xử lý sự cố về sau. Đây là những yếu tố cần chú trọng cùng với việc lựa chọn thiết bị.

6. NIHACO tư vấn, lắp đặt tủ điều khiển bơm cấp nước

Dự án lắp đặt biến tần và khởi động mềm Delixi cho nhà máy nước tại Thanh Hóa là ứng dụng thực tế của thiết bị điều khiển động cơ trong lĩnh vực cấp nước.

NIHACO cung cấp giải pháp theo nhu cầu của từng hệ thống, từ lựa chọn thiết bị đến thiết kế tủ điện, lắp đặt và cài đặt vận hành. Các hạng mục dịch vụ gồm:

Tư vấn biến tần và khởi động mềm cho bơm cấp nước.
Thiết kế, thi công tủ điện điều khiển bơm.
Lắp đặt, thay thế và nâng cấp thiết bị điều khiển.
Kiểm tra, cài đặt theo thông số động cơ và yêu cầu công nghệ.
Sửa chữa biến tần, khởi động mềm và thiết bị tự động hóa.

Nhà máy đang cần lắp mới hoặc nâng cấp hệ thống điều khiển bơm cấp nước? Liên hệ NIHACO để được tư vấn phương án phù hợp với tải và điều kiện vận hành.
