Lắp đặt biến tần điều khiển máy nén lạnh – Biến tần Delixi E100 250 kW

Máy nén là thiết bị quan trọng trong hệ thống lạnh, ảnh hưởng trực tiếp đến khả năng đáp ứng tải và quá trình vận hành. Khi nhu cầu làm lạnh thay đổi, phương án điều khiển máy nén cần được tính toán phù hợp để duy trì hoạt động trong giới hạn cho phép của thiết bị.

Trong dự án lắp đặt biến tần Delixi E100 250 kW cho máy nén lạnh, NIHACO triển khai giải pháp điều khiển động cơ bằng biến tần. Trọng tâm của ứng dụng này là phối hợp điều khiển tốc độ với các điều kiện vận hành của hệ thống lạnh, đồng thời bảo đảm các chức năng bảo vệ cần thiết.

Đối với máy nén lạnh, việc lắp biến tần cần xem xét cả phần điện, đặc tính máy nén và điều kiện làm việc của hệ thống. Lựa chọn đúng thiết bị phải đi cùng phương án đấu nối và cài đặt phù hợp.

Mục lục

1. Tổng quan dự án lắp đặt Delixi E100 250 kW

2. Yêu cầu điều khiển đối với máy nén lạnh

3. Những hạng mục kỹ thuật cần kiểm soát khi lắp đặt

4. Lưu ý khi cài đặt và chạy thử máy nén

5. Giá trị của giải pháp điều khiển bằng biến tần

6. Dịch vụ lắp đặt biến tần máy nén lạnh tại NIHACO

1. Tổng quan dự án lắp đặt Delixi E100 250 kW

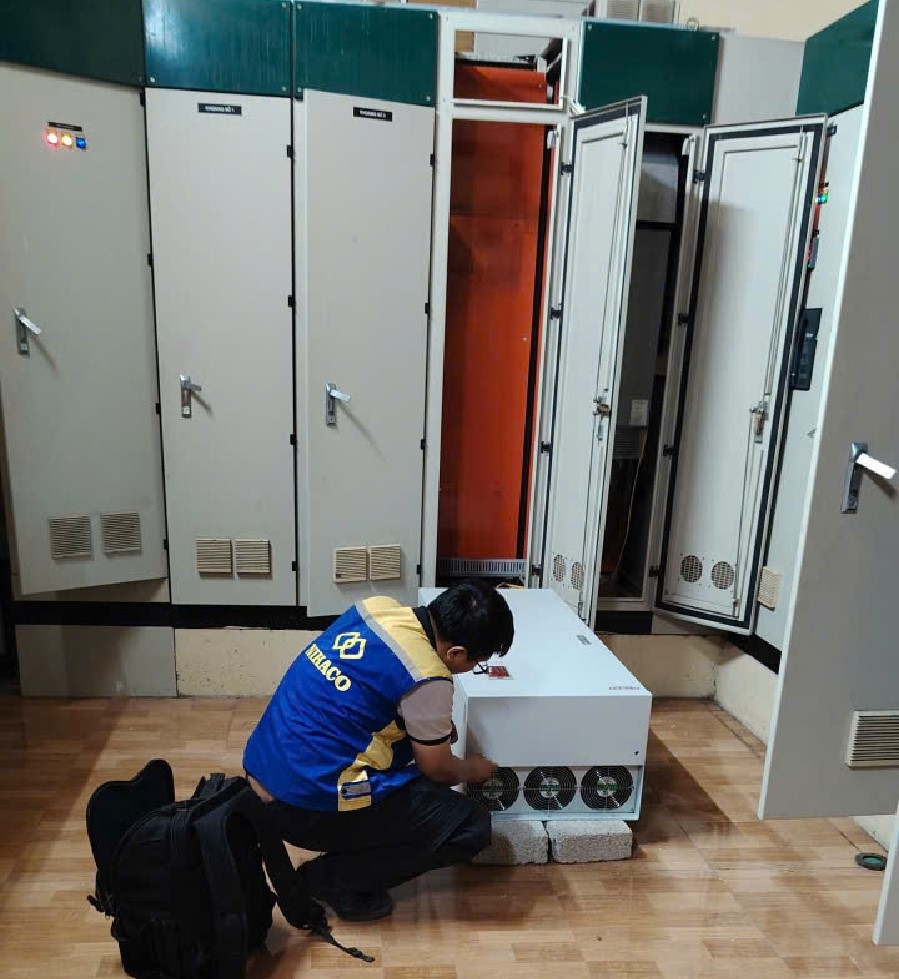

Dự án sử dụng biến tần Delixi E100 250 kW để điều khiển động cơ máy nén lạnh. Đây là ứng dụng cần phối hợp giữa thiết bị truyền động điện và hệ thống điều khiển lạnh.

Thông tin chính của dự án:

Hạng mục	Thông tin
Ứng dụng	Điều khiển máy nén lạnh
Thiết bị sử dụng	Biến tần Delixi E100
Công suất biến tần	250 kW
Đơn vị triển khai	Công ty Cổ phần Tự động hóa NIHACO
Nội dung dự án	Lắp đặt biến tần cho máy nén lạnh

250 kW là công suất biến tần được sử dụng trong dự án. Việc đánh giá khả năng đáp ứng tải còn cần căn cứ vào dòng điện động cơ, đặc tính máy nén, điều kiện vận hành và định mức cụ thể của thiết bị.

Với hệ thống lạnh, phương án điều khiển cũng phải phù hợp với loại máy nén. Không thể áp dụng cùng một dải tốc độ hoặc bộ thông số cho mọi máy, dù công suất tương đương.

2. Yêu cầu điều khiển đối với máy nén lạnh

Điều chỉnh theo nhu cầu tải lạnh

Nhu cầu làm lạnh có thể thay đổi theo lượng hàng, công đoạn sản xuất, nhiệt độ môi trường hoặc trạng thái hoạt động của hệ thống.

Với máy nén được nhà sản xuất cho phép vận hành bằng biến tần, điều chỉnh tốc độ là một phương án điều chỉnh năng suất lạnh. Tuy nhiên, phạm vi điều chỉnh phải nằm trong giới hạn của máy nén, động cơ và môi chất sử dụng.

Tín hiệu điều khiển có thể được lấy từ bộ điều khiển hệ thống lạnh, PLC hoặc cảm biến phù hợp với thiết kế. Việc chọn tín hiệu và thuật toán điều khiển cần dựa trên cấu hình thực tế.

Phối hợp với các điều kiện cho phép chạy

Máy nén chỉ được vận hành khi đáp ứng các điều kiện cần thiết của hệ thống. Lệnh chạy biến tần phải được phối hợp với những tín hiệu liên động liên quan, chẳng hạn:

Trạng thái cho phép hoạt động từ bộ điều khiển lạnh.
Các bảo vệ áp suất của hệ thống.
Bảo vệ dầu và nhiệt độ theo cấu hình máy nén.
Trạng thái thiết bị phụ trợ cần thiết.
Tín hiệu dừng và báo lỗi.

Biến tần hỗ trợ điều khiển động cơ nhưng không thay thế toàn bộ chức năng bảo vệ chuyên dụng của máy nén.

Bảo đảm bôi trơn và làm mát

Khi thay đổi tốc độ máy nén, cần quan tâm đến khả năng cấp dầu, tuần hoàn dầu và làm mát động cơ. Tài liệu kỹ thuật của nhà sản xuất máy nén xác định các giới hạn vận hành theo loại máy, bao gồm tần số, dòng điện, áp suất và nhiệt độ.

Vì vậy, không nên hạ tần số chỉ để giảm điện năng mà chưa kiểm tra điều kiện vận hành cho phép.

3. Những hạng mục kỹ thuật cần kiểm soát khi lắp đặt

Kiểm tra sự phù hợp giữa biến tần và động cơ

Đối với dự án sử dụng Delixi E100 250 kW, những dữ liệu cần đối chiếu gồm điện áp nguồn, điện áp động cơ, dòng điện định mức và yêu cầu tải.

Ngoài công suất, cần xác định khả năng đáp ứng dòng điện của biến tần trong điều kiện sử dụng thực tế. Nhiệt độ môi trường, cách lắp đặt và yêu cầu giảm định mức cũng ảnh hưởng đến việc lựa chọn.

Động cơ và máy nén phải được kiểm tra về khả năng vận hành với nguồn cấp từ biến tần trước khi quyết định phương án cải tạo.

Kiểm tra mạch động lực và thiết bị bảo vệ

Hệ thống cần có dây dẫn, thiết bị đóng cắt và bảo vệ phù hợp với dòng điện, điều kiện lắp đặt và hướng dẫn của thiết bị.

Những vị trí đầu cốt, cầu đấu và thanh dẫn cần được kiểm tra kỹ để hạn chế tiếp xúc kém, phát nhiệt hoặc sự cố trong quá trình vận hành.

Nếu hệ thống có mạch chuyển đổi giữa chạy biến tần và chạy trực tiếp, phải có phương án liên động phù hợp để tránh các trạng thái đóng cắt không an toàn.

Tích hợp tín hiệu điều khiển

Việc đấu nối cần xác định rõ nguồn lệnh chạy, nguồn đặt tốc độ, tín hiệu báo lỗi và tín hiệu trạng thái.

Đối với hệ thống đã có bộ điều khiển máy nén, cần xem xét cách phối hợp giữa bộ điều khiển hiện hữu và biến tần. Mục tiêu là bảo đảm yêu cầu điều chỉnh tốc độ không xung đột với các chức năng điều khiển năng suất và bảo vệ của máy.

Bố trí tủ và phương án tản nhiệt

Biến tần công suất lớn phát sinh nhiệt khi hoạt động. Không gian lắp đặt và phương án làm mát cần được tính theo tổn hao nhiệt của thiết bị, nhiệt độ môi trường và yêu cầu bảo vệ của tủ.

Tại khu vực có độ ẩm cao, cần kiểm soát nguy cơ ngưng tụ và lựa chọn vị trí lắp đặt phù hợp. Việc bảo trì bộ phận làm mát cũng cần được đưa vào kế hoạch kiểm tra định kỳ.

4. Lưu ý khi cài đặt và chạy thử máy nén

Không sử dụng một dải tần số chung cho mọi máy

Tần số tối thiểu và tối đa phải được xác định từ tài liệu của đúng model máy nén và điều kiện làm việc. Một số giới hạn còn thay đổi theo điểm vận hành của hệ thống lạnh.

Do đó, thông số của một máy nén khác không nên được sao chép trực tiếp sang dự án này.

Cài đặt thời gian tăng tốc theo yêu cầu máy nén

Thời gian tăng tốc cần đáp ứng yêu cầu khởi động và bôi trơn của máy. Không nên mặc định rằng tăng tốc càng chậm thì càng tốt.

Hướng dẫn của nhà sản xuất máy nén có thể quy định trình tự khởi động và tốc độ tăng tốc để tránh chậm hình thành điều kiện bôi trơn cần thiết.

Kiểm tra phối hợp với điều khiển năng suất hiện hữu

Nếu máy nén có cơ cấu điều chỉnh năng suất cơ khí, cần xác nhận cách phối hợp cơ cấu này với điều khiển tốc độ. Phương án được phép sử dụng phụ thuộc vào thiết kế và hướng dẫn của nhà sản xuất máy nén.

Theo dõi đồng thời thông số điện và thông số lạnh

Chạy thử cần đánh giá cả hoạt động của động cơ và điều kiện làm việc của hệ thống:

Dòng điện, tần số và trạng thái biến tần.
Áp suất hút, áp suất đẩy.
Nhiệt độ liên quan đến máy nén.
Trạng thái dầu và các bảo vệ tương ứng.
Độ rung, tiếng ồn và phản ứng khi tải thay đổi.

Việc biến tần không báo lỗi chưa đủ để kết luận máy nén đang vận hành đúng. Các thông số cần được đối chiếu với giới hạn cho phép của thiết bị.

5. Giá trị của giải pháp điều khiển bằng biến tần

Tăng khả năng điều chỉnh theo tải

Khi máy nén phù hợp với vận hành biến tần, điều khiển tốc độ giúp hệ thống có thêm khả năng điều chỉnh năng suất theo nhu cầu làm lạnh.

Hiệu quả phụ thuộc vào dải điều chỉnh được phép, cách lấy tín hiệu và sự phối hợp với các thiết bị trong hệ thống.

Chủ động kiểm soát quá trình khởi động

Biến tần cho phép thiết lập quá trình tăng tốc theo yêu cầu ứng dụng. Khi lựa chọn và cài đặt phù hợp, giải pháp hỗ trợ kiểm soát quá trình khởi động động cơ và phối hợp với trình tự vận hành máy nén.

Tạo cơ sở tối ưu điện năng

Điều chỉnh năng suất theo tải có thể tạo cơ hội giảm điện năng ở những chế độ vận hành phù hợp. Tuy nhiên, mức tiết kiệm cần được xác định bằng số liệu đo trước và sau cải tạo, trong điều kiện tải có thể so sánh.

Đối với dự án Delixi E100 250 kW, hiệu quả điện năng cần được đánh giá từ dữ liệu vận hành thực tế, thay vì áp dụng một tỷ lệ tiết kiệm chung.

Thuận tiện theo dõi và bảo trì

Thông số vận hành và trạng thái lỗi của biến tần hỗ trợ công tác kiểm tra phần điện. Khi kết hợp với dữ liệu hệ thống lạnh, kỹ thuật viên có thêm cơ sở để khoanh vùng nguyên nhân sự cố.

Lưu sơ đồ đấu nối và bản thông số cài đặt cũng giúp việc bảo trì, thay thế thiết bị thuận tiện hơn.

6. Dịch vụ lắp đặt biến tần máy nén lạnh tại NIHACO

Dự án lắp đặt biến tần Delixi E100 250 kW cho máy nén lạnh là ứng dụng cần sự phối hợp chặt chẽ giữa điều khiển động cơ và yêu cầu của hệ thống lạnh.

NIHACO cung cấp dịch vụ lắp đặt, sửa chữa và cải tạo hệ thống điều khiển bằng biến tần, gồm:

Tư vấn lựa chọn biến tần theo động cơ và đặc tính tải.
Thiết kế, thi công tủ điện điều khiển.
Lắp đặt và tích hợp tín hiệu với hệ thống hiện hữu.
Cài đặt, kiểm tra và hỗ trợ vận hành.
Sửa chữa biến tần cùng các thiết bị điều khiển liên quan.

Doanh nghiệp cần lắp mới hoặc nâng cấp điều khiển máy nén lạnh? Hãy gửi NIHACO ảnh tem máy nén, tem động cơ, ảnh tủ điện và yêu cầu vận hành để được tư vấn phương án phù hợp.
