Điều Khiển V/F Và Vector Control Trên Biến Tần – Cách Chọn Chế Độ Điều Khiển Phù Hợp

Trong các hệ thống truyền động công nghiệp, biến tần không chỉ có nhiệm vụ thay đổi tốc độ động cơ mà còn ảnh hưởng trực tiếp đến khả năng khởi động, mô-men, độ ổn định tốc độ và khả năng đáp ứng khi tải thay đổi.

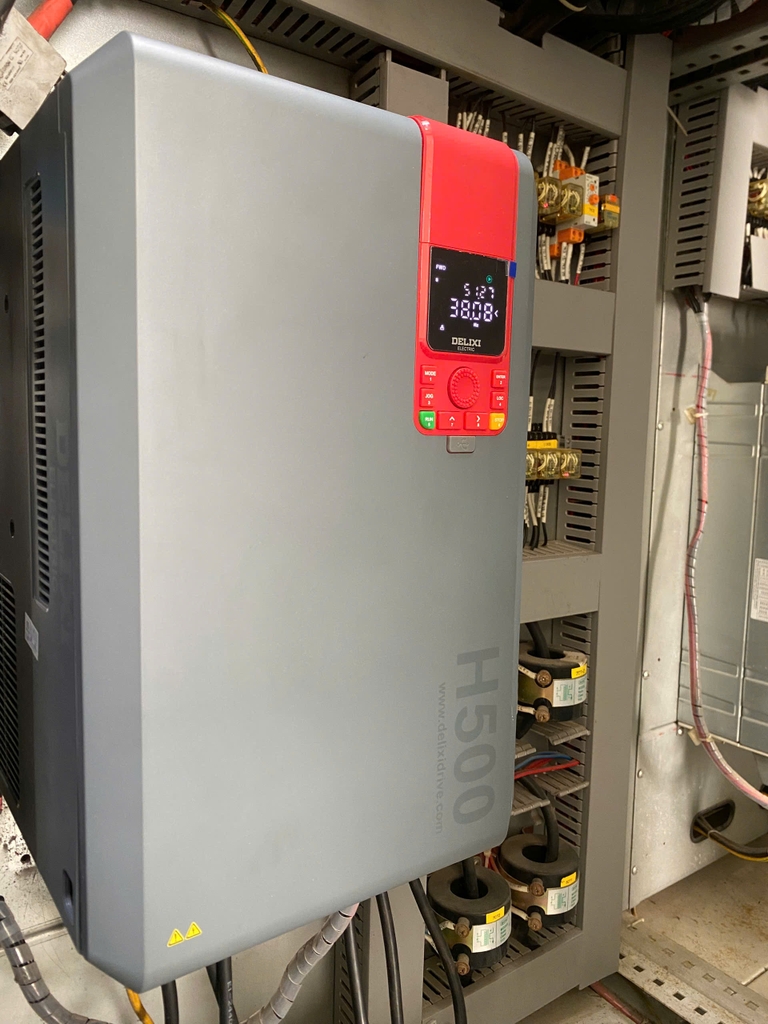

Khi cài đặt biến tần, một trong những lựa chọn quan trọng là điều khiển V/F hay Vector Control.

Với các ứng dụng như bơm, quạt, máy khuấy hoặc băng tải tải nhẹ, V/F thường đã đáp ứng tốt. Trong khi đó, các hệ thống như cẩu trục, tời nâng, máy nghiền, máy cuộn hoặc băng tải tải nặng thường cần khả năng điều khiển mô-men và tốc độ tốt hơn của Vector Control.

Vậy V/F và Vector Control khác nhau như thế nào? Khi nào nên chọn V/F? Khi nào nên sử dụng Vector Control? Sensorless Vector có cần encoder không? Autotuning có quan trọng không?

Bài viết dưới đây sẽ phân tích cụ thể để giúp doanh nghiệp và kỹ thuật viên lựa chọn chế độ điều khiển phù hợp cho từng loại máy.

Mục lục

V/F và Vector Control là gì?
So sánh V/F và Vector Control
Khác biệt về mô-men và tốc độ
Khi nào nên chọn V/F?
Khi nào nên chọn Vector Control?
Sensorless Vector, Encoder và Autotuning
Cách chọn chế độ điều khiển theo từng loại máy
Những lỗi thường gặp và kinh nghiệm thực tế
Câu hỏi thường gặp

1. V/F và Vector Control là gì?

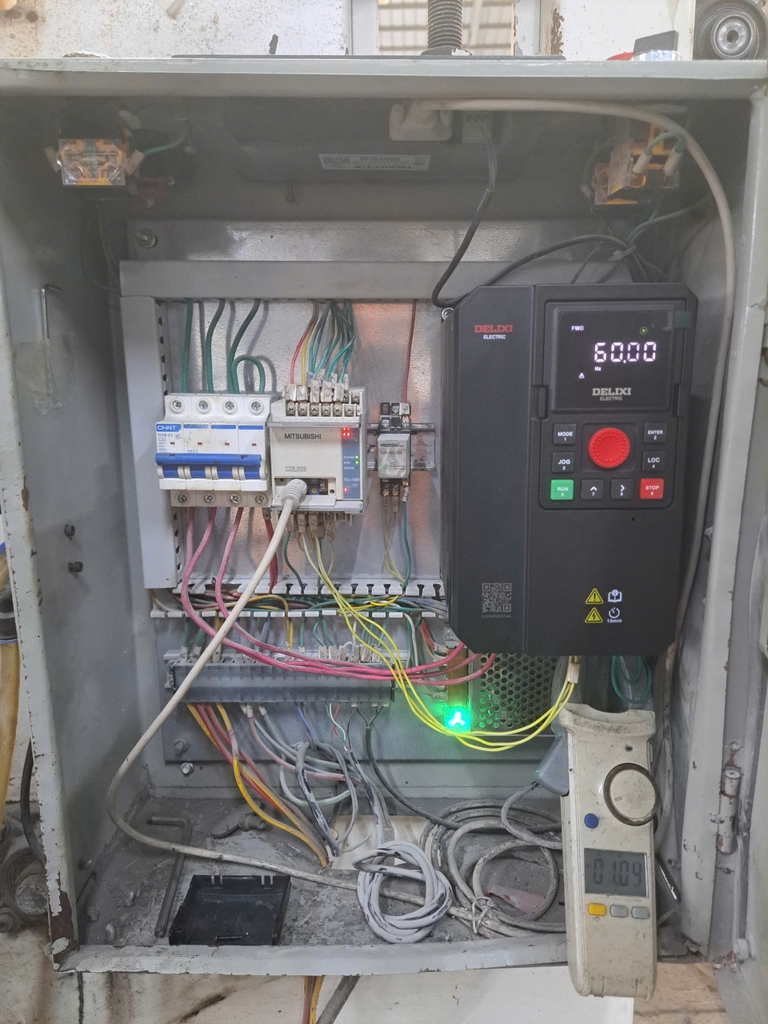

1.1. Điều khiển V/F trên biến tần là gì?

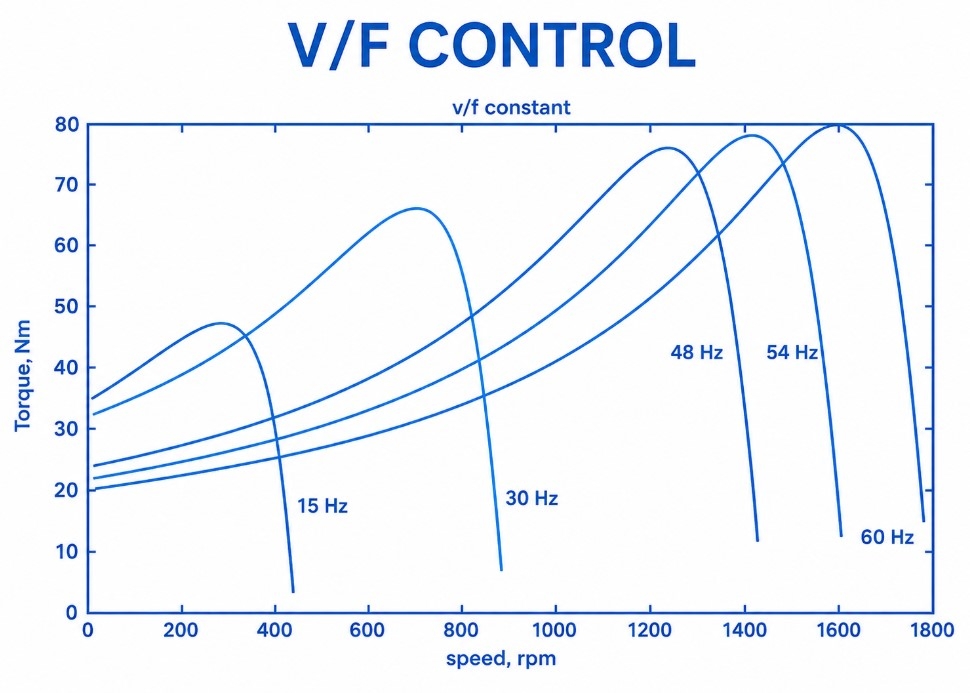

V/F là viết tắt của Voltage/Frequency, nghĩa là điều khiển động cơ dựa trên mối quan hệ giữa điện áp và tần số.

Khi biến tần thay đổi tần số đầu ra, điện áp cấp cho motor cũng được điều chỉnh theo một đường đặc tính phù hợp. Mục tiêu là duy trì từ thông của động cơ trong phạm vi làm việc cần thiết.

Ví dụ, khi biến tần tăng tần số từ 20 Hz lên 40 Hz, điện áp đầu ra cũng được điều chỉnh theo đường cong V/F đã cài đặt.

Đây là phương pháp điều khiển tương đối đơn giản và được sử dụng phổ biến trong các ứng dụng công nghiệp.

Ưu điểm của V/F

Cài đặt đơn giản.
Dễ vận hành.
Dễ kiểm tra khi có sự cố.
Chi phí đầu tư hợp lý.
Phù hợp với nhiều động cơ không đồng bộ.
Đáp ứng tốt các tải tương đối ổn định.
Có thể phù hợp với một số hệ thống sử dụng nhiều motor chạy đồng thời.

Hạn chế của V/F

V/F có một số giới hạn khi sử dụng cho tải yêu cầu cao:

Mô-men ở tốc độ thấp thường hạn chế hơn Vector Control.
Tốc độ có thể bị sụt khi tải tăng mạnh.
Khả năng đáp ứng khi tải thay đổi nhanh không bằng Vector Control.
Không phải lựa chọn tối ưu cho các tải cần mô-men lớn ở tốc độ thấp.
Độ chính xác điều khiển tốc độ thấp hơn các phương pháp vector.

Vì vậy, V/F thường phù hợp với các hệ thống không yêu cầu điều khiển quá chính xác về mô-men và tốc độ.

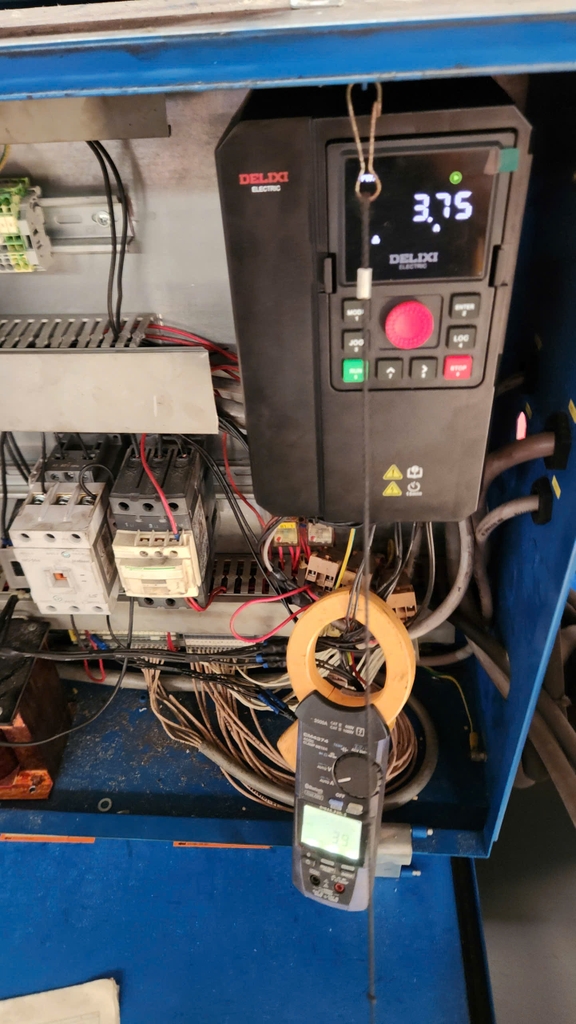

1.2. Vector Control trên biến tần là gì?

Vector Control, hay điều khiển vector, là phương pháp điều khiển động cơ tiên tiến hơn V/F.

Thay vì chỉ dựa vào điện áp và tần số, Vector Control sử dụng thuật toán để kiểm soát các thành phần liên quan đến từ thông và mô-men của động cơ.

Nhờ đó, biến tần có thể kiểm soát motor tốt hơn khi:

Motor chạy ở tốc độ thấp.
Tải thay đổi nhanh.
Motor cần mô-men lớn.
Yêu cầu giữ tốc độ ổn định.
Hệ thống cần đáp ứng nhanh.

Trên các biến tần hiện đại, Vector Control có thể xuất hiện dưới nhiều tên gọi như:

Sensorless Vector Control.
SVC – Sensorless Vector Control.
Field Oriented Control – FOC.
Vector Control có encoder.

Tên gọi và thuật toán cụ thể phụ thuộc vào từng hãng và từng model biến tần.

Ưu điểm của Vector Control

Mô-men tốt hơn ở tốc độ thấp.
Khả năng giữ tốc độ tốt hơn.
Đáp ứng nhanh khi tải thay đổi.
Khả năng khởi động tải nặng tốt hơn.
Điều khiển động cơ ổn định hơn.
Phù hợp với nhiều ứng dụng truyền động yêu cầu cao.

Tuy nhiên, Vector Control cũng yêu cầu cài đặt chính xác hơn, đặc biệt là thông số động cơ.

2. So sánh V/F và Vector Control

Sự khác biệt giữa hai phương pháp có thể nhìn nhanh qua bảng dưới đây:

Tiêu chí	V/F Control	Vector Control
Nguyên lý	Điều khiển điện áp/tần số	Điều khiển từ thông và mô-men
Độ phức tạp	Thấp	Cao hơn
Cài đặt	Đơn giản	Cần chính xác hơn
Độ ổn định tốc độ	Khá	Tốt
Mô-men tốc độ thấp	Hạn chế hơn	Tốt
Khởi động tải nặng	Trung bình	Tốt
Đáp ứng tải	Trung bình	Nhanh
Autotuning	Thường không bắt buộc	Thường nên thực hiện
Encoder	Không yêu cầu	Có thể có hoặc không
Ứng dụng	Bơm, quạt, tải nhẹ	Cẩu trục, máy cuộn, tải nặng
Chi phí hệ thống	Hợp lý	Cao hơn tùy cấu hình

Có thể hiểu đơn giản:

V/F phù hợp với điều khiển tốc độ cơ bản.

Vector Control phù hợp với hệ thống cần kiểm soát mô-men và tốc độ tốt hơn.

Tuy nhiên, Vector Control không phải lúc nào cũng là lựa chọn tốt nhất. Chế độ điều khiển phải được lựa chọn dựa trên đặc tính thực tế của máy.

3. Khác biệt về mô-men và tốc độ

Đây là yếu tố quan trọng nhất khi phân biệt V/F và Vector Control.

3.1. Khả năng tạo mô-men ở tốc độ thấp

Khi motor chạy ở tốc độ thấp nhưng vẫn phải chịu tải lớn, khả năng tạo mô-men trở nên rất quan trọng.

Ví dụ một băng tải đang chứa nhiều hàng hóa. Khi khởi động, motor phải thắng:

Trọng lượng hàng hóa.
Ma sát của băng tải.
Quán tính của hệ thống.
Lực cản cơ khí.
Tải do băng tải chạy nghiêng nếu có.

Nếu mô-men không đủ, motor có thể khó khởi động, sụt tốc hoặc biến tần phát sinh lỗi.

Trong những trường hợp như vậy, Vector Control thường có lợi thế hơn V/F.

3.2. Khả năng giữ tốc độ

Khi tải tăng, tốc độ motor có xu hướng thay đổi.

Với các hệ thống không yêu cầu độ chính xác cao, sự thay đổi này có thể chấp nhận được.

Nhưng với máy cuộn, máy kéo dây hoặc một số hệ thống truyền động chính xác, tốc độ cần được duy trì ổn định hơn.

Vector Control thường có khả năng đáp ứng tốt hơn khi tải thay đổi.

3.3. Khả năng đáp ứng tải

Với tải thay đổi nhanh, biến tần phải điều chỉnh mô-men để motor không bị sụt tốc quá nhiều.

Đây là một trong những lý do Vector Control thường được sử dụng trong các ứng dụng tải nặng hoặc có biến động lớn.

4. Khi nào nên chọn chế độ V/F?

V/F phù hợp với những ứng dụng có yêu cầu điều khiển đơn giản, tải tương đối ổn định và không cần mô-men lớn ở tốc độ thấp.

4.1. Máy bơm

Bơm nước là một trong những ứng dụng phổ biến nhất của biến tần.

Nhiều hệ thống chỉ cần điều chỉnh tốc độ motor để kiểm soát lưu lượng hoặc áp suất.

Nếu hệ thống không có yêu cầu đặc biệt về mô-men và tốc độ, V/F có thể là lựa chọn hợp lý.

4.2. Quạt công nghiệp

Quạt hút, quạt cấp gió, quạt thông gió thường có đặc tính tải tương đối ổn định.

V/F giúp thay đổi tốc độ quạt đơn giản, dễ cài đặt và dễ vận hành.

4.3. Băng tải tải nhẹ

Đối với băng tải vận chuyển sản phẩm có trọng lượng không lớn, không yêu cầu độ chính xác tốc độ cao, V/F thường có thể đáp ứng.

4.4. Máy khuấy

Một số máy khuấy có tải tương đối ổn định cũng có thể sử dụng V/F.

Nên ưu tiên V/F khi:

Tải tương đối ổn định.
Mô-men khởi động không quá lớn.
Không cần tốc độ quá chính xác.
Không yêu cầu đáp ứng tải quá nhanh.
Muốn hệ thống đơn giản.
Muốn tối ưu chi phí.

5. Khi nào nên chọn Vector Control?

Vector Control phù hợp hơn với những hệ thống cần khả năng điều khiển mô-men và tốc độ tốt.

5.1. Cẩu trục và tời nâng

Cẩu trục và tời nâng là những ứng dụng cần đặc biệt quan tâm đến mô-men.

Khi nâng tải, motor phải tạo đủ mô-men ngay từ tốc độ thấp.

Khi hạ tải, tốc độ cũng cần được kiểm soát ổn định.

Vì vậy, Vector Control thường được cân nhắc cho các hệ thống nâng hạ.

Tuy nhiên, đối với cẩu trục và tời nâng, không nên chỉ quan tâm đến chế độ điều khiển biến tần. Cần xem xét đồng thời:

Phanh cơ khí.
Điện trở xả.
Khả năng hãm của biến tần.
Khả năng quá tải.
Cơ cấu truyền động.
Yêu cầu an toàn của hệ thống.

5.2. Băng tải tải nặng

Băng tải dài, băng tải dốc hoặc băng tải vận chuyển vật liệu nặng cần mô-men khởi động lớn.

Vector Control có thể giúp motor đáp ứng tốt hơn khi tải thay đổi.

5.3. Máy nghiền

Máy nghiền thường có tải biến động mạnh khi vật liệu đi vào buồng nghiền.

Nếu chế độ điều khiển hoặc công suất biến tần không phù hợp, motor có thể bị sụt tốc hoặc phát sinh lỗi quá tải.

Vector Control thường được cân nhắc cho những ứng dụng này.

5.4. Máy cuộn giấy

Máy cuộn giấy cần kiểm soát tốc độ và mô-men trong quá trình cuộn.

Khi đường kính cuộn thay đổi, đặc tính tải cũng thay đổi. Vì vậy, hệ thống truyền động cần có khả năng đáp ứng phù hợp.

Vector Control có thể là lựa chọn tốt tùy cấu trúc dây chuyền và yêu cầu công nghệ.

5.5. Máy kéo dây

Máy kéo dây thường yêu cầu tốc độ ổn định và khả năng kiểm soát lực kéo.

Với những hệ thống có yêu cầu cao, Vector Control có thể mang lại khả năng điều khiển tốt hơn V/F.

6. Sensorless Vector, Encoder và Autotuning

6.1. Sensorless Vector là gì?

Sensorless Vector là phương pháp điều khiển vector không sử dụng encoder.

Biến tần sử dụng thuật toán để ước tính trạng thái của động cơ dựa trên điện áp, dòng điện và các thông số của motor.

Ưu điểm:

Không cần encoder.
Hệ thống đơn giản hơn.
Giảm thiết bị phản hồi.
Chi phí thấp hơn so với hệ thống có encoder.
Khả năng điều khiển tốt hơn V/F trong nhiều ứng dụng.

Sensorless Vector thường phù hợp với nhiều hệ thống như băng tải, máy nghiền, máy cuộn và các ứng dụng tải công nghiệp.

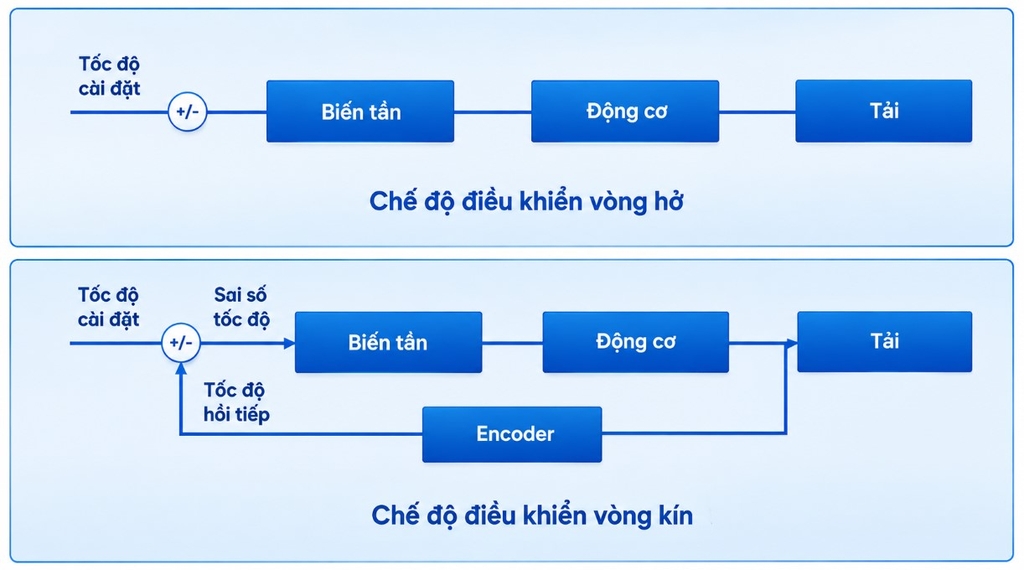

6.2. Vector Control có encoder

Trong các ứng dụng yêu cầu độ chính xác cao hơn, encoder có thể được sử dụng để phản hồi tốc độ hoặc vị trí của motor.

Biến tần nhận tín hiệu phản hồi và điều chỉnh motor chính xác hơn.

Giải pháp này có thể phù hợp với:

Truyền động yêu cầu tốc độ ổn định cao.
Điều khiển tốc độ thấp.
Ứng dụng cần phản hồi tốc độ.
Hệ thống yêu cầu độ chính xác truyền động cao.

Tuy nhiên, hệ thống encoder phức tạp hơn Sensorless Vector.

Khi xảy ra lỗi, cần kiểm tra cả:

Encoder.
Dây tín hiệu.
Nguồn encoder.
Card phản hồi.
Kiểu tín hiệu.
Chiều phản hồi.
Thông số xung.

6.3. Autotuning khi sử dụng Vector Control

Autotuning là bước quan trọng khi cài đặt nhiều dòng biến tần ở chế độ Vector Control.

Trước khi thực hiện, cần nhập chính xác thông số motor theo nameplate:

Công suất.
Điện áp.
Dòng điện.
Tần số.
Tốc độ.
Số cực.
Các thông số khác theo yêu cầu của từng model.

Nếu nhập sai thông số motor, biến tần có thể không điều khiển chính xác.

Một số hiện tượng có thể xuất hiện:

Motor rung.
Dòng điện cao.
Tốc độ dao động.
Mô-men không đủ.
Quá dòng.
Quá tải.

Do đó, khi sử dụng Vector Control, kỹ thuật viên cần đặc biệt chú ý đến thông số động cơ và quá trình autotuning.

7. Cách chọn chế độ điều khiển theo từng loại máy

Không nên chọn chế độ điều khiển chỉ dựa vào công suất motor.

Ví dụ cùng là motor 30 kW nhưng yêu cầu điều khiển sẽ khác nhau hoàn toàn nếu motor dùng cho quạt, băng tải hoặc cẩu trục.

Loại máy	Chế độ nên cân nhắc	Lý do
Bơm nước	V/F / Vector	Tùy yêu cầu tốc độ và tải
Quạt công nghiệp	V/F	Tải tương đối ổn định
Băng tải nhẹ	V/F	Không yêu cầu mô-men quá cao
Băng tải nặng	Vector	Cần mô-men khởi động
Máy khuấy	V/F / Vector	Phụ thuộc đặc tính tải
Máy nghiền	Vector	Tải thay đổi, mô-men lớn
Cẩu trục	Vector	Yêu cầu mô-men và tốc độ
Tời nâng	Vector	Tải nâng hạ
Máy cuộn giấy	Vector	Cần kiểm soát tốc độ, mô-men
Máy cuộn màng	Vector	Tải thay đổi theo cuộn
Máy kéo dây	Vector	Yêu cầu tốc độ ổn định
Máy cán	Vector	Yêu cầu truyền động cao

Đây là bảng định hướng. Khi triển khai thực tế cần khảo sát đầy đủ motor và tải.

8. Những lỗi thường gặp và kinh nghiệm thực tế

8.1. Chỉ chọn biến tần theo công suất motor

Đây là lỗi khá phổ biến.

Không phải tất cả motor 22 kW đều sử dụng cùng một loại biến tần hoặc cùng một chế độ điều khiển.

Motor 22 kW chạy quạt và motor 22 kW kéo băng tải tải nặng có yêu cầu hoàn toàn khác nhau.

Ngoài công suất, cần kiểm tra dòng định mức, khả năng quá tải và đặc tính tải.

8.2. Dùng V/F cho tải cần mô-men lớn

Nếu motor phải khởi động tải nặng nhưng sử dụng chế độ không phù hợp, motor có thể:

Khó khởi động.
Sụt tốc.
Dòng điện tăng cao.
Báo quá dòng.
Báo quá tải.

Khi đó cần đánh giá lại cả chế độ điều khiển và khả năng của biến tần.

8.3. Chuyển Vector nhưng nhập sai thông số motor

Đây là lỗi thường gặp khi cài đặt.

Thông số motor nên lấy trực tiếp từ nameplate và đối chiếu với tài liệu của biến tần.

8.4. Không thực hiện autotuning khi cần thiết

Nếu dòng biến tần yêu cầu hoặc khuyến nghị autotuning, kỹ thuật viên nên thực hiện đúng quy trình.

8.5. Tăng tốc quá nhanh

Thời gian tăng tốc quá ngắn có thể làm dòng điện tăng cao ngay cả khi sử dụng Vector Control.

8.6. Không khảo sát tải thực tế

Một hệ thống chỉ chạy không tải có thể hoạt động bình thường, nhưng khi đưa vật liệu vào lại phát sinh lỗi.

Vì vậy, cần kiểm tra hệ thống trong điều kiện làm việc thực tế.

Kinh nghiệm quan trọng

Khi khảo sát một hệ thống, câu hỏi không nên chỉ là:

“Motor bao nhiêu kW?”

Mà cần xác định:

“Motor dùng cho máy gì, tải như thế nào và yêu cầu điều khiển ra sao?”

Ví dụ:

Motor 30 kW chạy quạt → V/F có thể phù hợp.
Motor 30 kW kéo băng tải nặng → cần xem xét Vector.
Motor 30 kW dùng cho cẩu trục → cần đánh giá Vector, quá tải, phanh và hãm.
Motor 30 kW dùng cho máy cuộn → cần xem xét tốc độ, mô-men và yêu cầu công nghệ.

Đây là cơ sở để lựa chọn biến tần và chế độ điều khiển chính xác hơn.

9. Câu hỏi thường gặp

V/F và Vector Control cái nào tốt hơn?

Không có chế độ nào tốt nhất cho tất cả ứng dụng.

V/F phù hợp với tải đơn giản, ổn định. Vector Control phù hợp với tải nặng hoặc yêu cầu điều khiển mô-men và tốc độ cao hơn.

Khi nào nên dùng V/F?

Có thể ưu tiên V/F cho bơm, quạt, máy khuấy và băng tải tải nhẹ khi không yêu cầu mô-men lớn ở tốc độ thấp.

Khi nào nên dùng Vector Control?

Vector Control thường được cân nhắc cho cẩu trục, tời nâng, băng tải tải nặng, máy nghiền, máy cuộn, máy kéo dây và các ứng dụng có tải biến động.

Vector Control có cần encoder không?

Không phải lúc nào cũng cần. Sensorless Vector không sử dụng encoder. Encoder chỉ được sử dụng khi hệ thống cần phản hồi tốc độ hoặc độ chính xác cao hơn.

Vector Control có cần Autotuning không?

Tùy từng model biến tần. Tuy nhiên, với nhiều dòng biến tần, autotuning được khuyến nghị để tối ưu khả năng điều khiển động cơ.

Bơm nước nên dùng V/F hay Vector?

Nếu bơm có yêu cầu điều khiển thông thường, V/F có thể đáp ứng tốt. Nếu hệ thống có yêu cầu cao về tốc độ, mô-men hoặc đặc tính tải, có thể xem xét Vector.

Băng tải tải nặng nên dùng chế độ nào?

Băng tải tải nặng thường cần mô-men khởi động cao nên Vector Control là lựa chọn đáng cân nhắc. Tuy nhiên vẫn phải kiểm tra công suất, dòng định mức, khả năng quá tải và đặc tính cơ khí.

Kết luận

Điều khiển V/F và Vector Control đều là những phương pháp quan trọng trên biến tần và mỗi phương pháp có ưu điểm riêng.

V/F có ưu điểm là đơn giản, dễ cài đặt, dễ vận hành và phù hợp với nhiều tải thông thường như bơm, quạt, máy khuấy và băng tải tải nhẹ.

Vector Control có khả năng kiểm soát mô-men và tốc độ tốt hơn, đặc biệt phù hợp với cẩu trục, tời nâng, băng tải tải nặng, máy nghiền, máy cuộn, máy kéo dây và những hệ thống có tải thay đổi.

Có thể ghi nhớ:

Tải đơn giản, ổn định → V/F thường là lựa chọn hợp lý.

Tải nặng, cần mô-men lớn hoặc tốc độ ổn định → Vector Control là lựa chọn đáng cân nhắc.

Yêu cầu điều khiển rất chính xác → xem xét Vector có encoder hoặc Servo tùy ứng dụng.

Quan trọng nhất, không nên lựa chọn chế độ điều khiển chỉ dựa vào công suất motor. Cần xem xét đồng thời loại máy, đặc tính tải, mô-men khởi động, tốc độ làm việc, khả năng quá tải và yêu cầu công nghệ.

Nihaco Automation – Tư vấn, lắp đặt và cài đặt biến tần

Nihaco Automation cung cấp giải pháp biến tần công nghiệp, tủ điện điều khiển, PLC, HMI, Servo và tự động hóa, hỗ trợ khảo sát, lựa chọn thiết bị, lắp đặt, cài đặt, chạy thử và xử lý sự cố biến tần.

Tham khảo thêm các bài viết cần thiết khi sử dụng biến tần:

Cách chọn biến tần chính xác nhất

Các nguyên nhân gây hư hỏng biến tần

Sửa chữa biến tần tại Hải Phòng

Nihaco Automation cung cấp dịch vụ:

Hotline: 0906 33.35.15

Khi motor có hiện tượng khó khởi động, sụt tốc, dòng điện cao, quá dòng, quá tải hoặc tốc độ không ổn định, cần kiểm tra đồng thời chế độ điều khiển, thông số motor, tải cơ khí và khả năng của biến tần trước khi kết luận thiết bị bị hỏng.
