Đấu nối, cài đặt biến tần Delixi dòng E cho máy nén khí

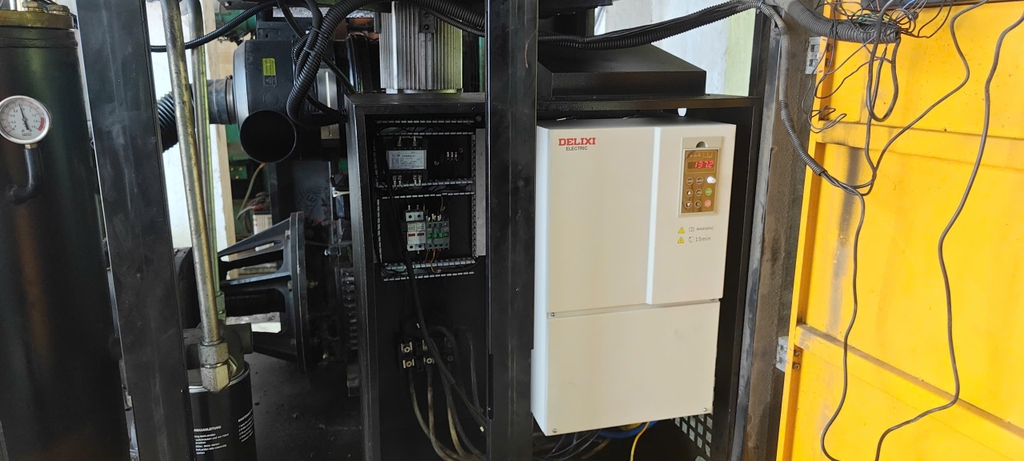

Máy nén khí là thiết bị thường phải hoạt động liên tục trong nhà máy, xưởng sản xuất và hệ thống khí nén công nghiệp. Việc sử dụng biến tần Delixi dòng E để điều khiển động cơ máy nén khí giúp kiểm soát tốc độ động cơ linh hoạt, hạn chế dòng khởi động, giảm hiện tượng va đập cơ khí và có thể tiết kiệm điện khi máy không cần chạy hết công suất.

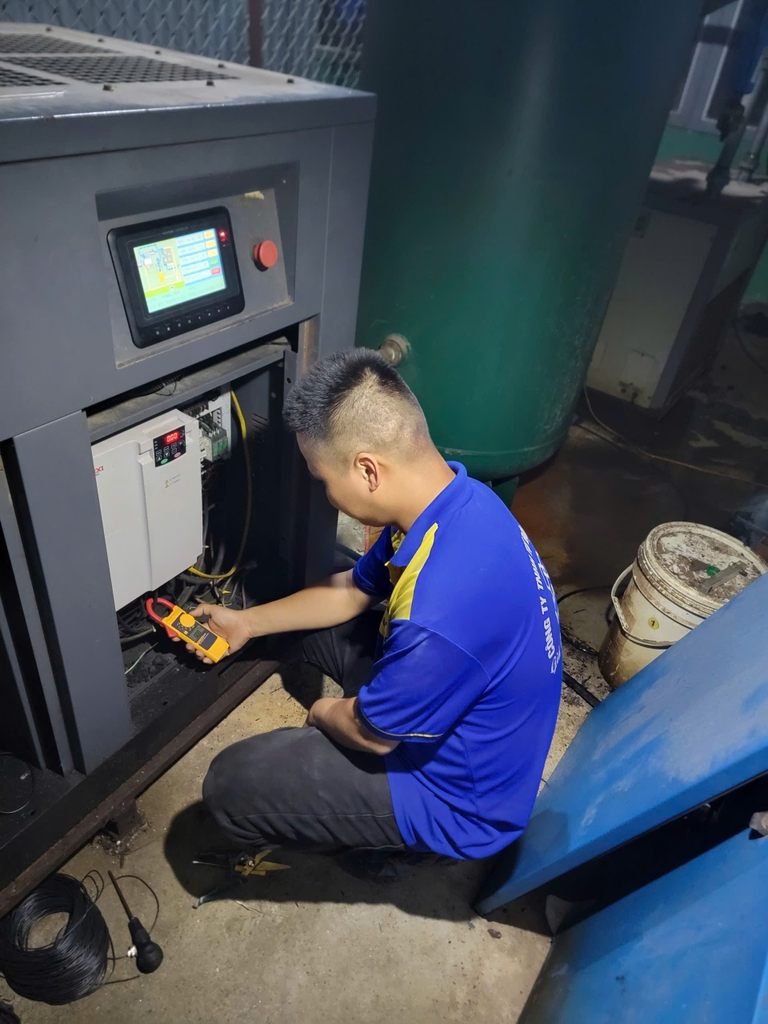

Trong thực tế, Nihaco Automation thường thực hiện đấu nối, cài đặt và chạy thử biến tần Delixi dòng E cho máy nén khí, tùy theo công suất motor, kiểu điều khiển và yêu cầu áp suất của hệ thống.

1. Vì sao nên dùng biến tần Delixi dòng E cho máy nén khí?

Động cơ máy nén khí thường có công suất tương đối lớn và có thể phải khởi động nhiều lần trong ngày. Nếu khởi động trực tiếp, dòng điện khởi động cao có thể gây sụt áp, đồng thời tạo lực tác động lớn lên máy nén và hệ truyền động.

Khi sử dụng biến tần Delixi dòng E:

Khởi động và dừng động cơ êm hơn.
Hạn chế dòng điện khởi động.
Điều chỉnh tốc độ motor theo nhu cầu sử dụng khí.
Giảm tải cơ khí khi khởi động.
Có thể điều khiển theo tín hiệu bên ngoài hoặc hệ thống điều khiển.
Hỗ trợ truyền thông RS485 Modbus-RTU tùy dòng/model.
Có thể giám sát trạng thái và tần số hoạt động của biến tần.
Phù hợp cho nhiều ứng dụng động cơ công nghiệp.

Đặc biệt, với hệ thống máy nén khí có nhu cầu sử dụng khí thay đổi theo từng thời điểm, việc điều chỉnh tốc độ động cơ có thể mang lại hiệu quả năng lượng tốt hơn so với việc để motor liên tục chạy ở tốc độ cố định.

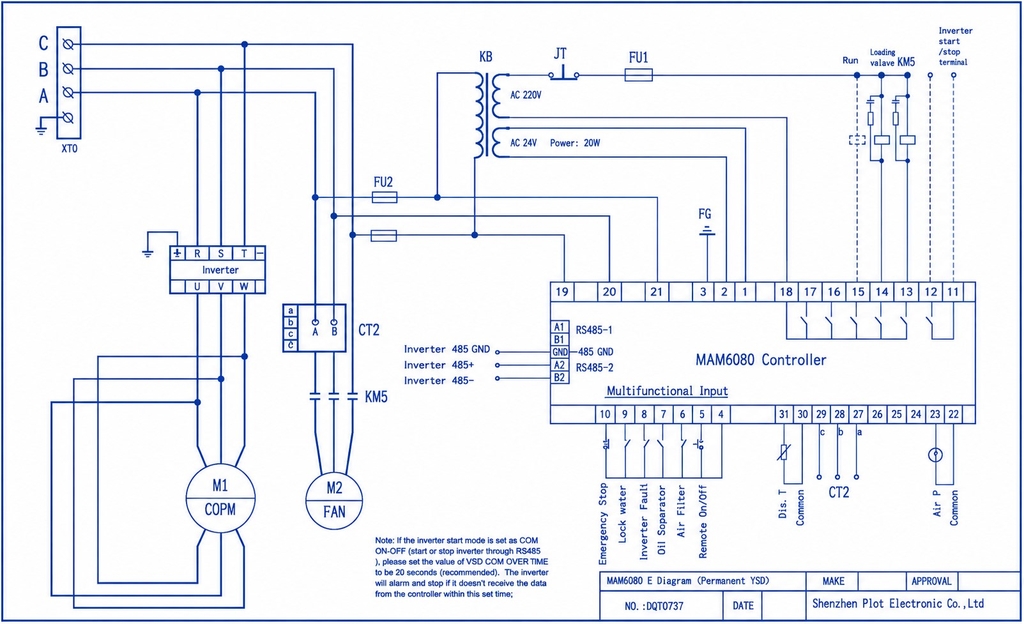

2. Sơ đồ đấu nối cơ bản biến tần máy nén khí

Với hệ thống máy nén khí sử dụng biến tần Delixi dòng E, phần đấu nối cần được thực hiện theo đúng model biến tần và sơ đồ chân của nhà sản xuất.

Sơ đồ cơ bản có thể gồm:

Nguồn điện → Thiết bị bảo vệ → Biến tần Delixi → Động cơ máy nén khí

Các đầu vào điều khiển có thể được sử dụng để:

Chạy/Dừng biến tần.
Điều khiển thuận/nghịch nếu ứng dụng cho phép.
Nhận tín hiệu điều khiển từ bên ngoài.
Nhận tín hiệu analog để điều chỉnh tần số.
Kết nối PLC hoặc hệ thống điều khiển thông qua RS485/Modbus.

Đối với máy nén khí, cần đặc biệt chú ý đến mạch điều khiển áp suất, van điện từ, van xả tải và các tín hiệu bảo vệ của máy. Không nên chỉ đấu biến tần với motor mà bỏ qua logic điều khiển vốn có của máy nén khí.

3. Các bước đấu nối biến tần Delixi cho máy nén khí

Bước 1: Kiểm tra thông số motor

Trước khi cài đặt, cần lấy chính xác thông tin trên nhãn động cơ:

Công suất motor.
Điện áp định mức.
Dòng điện định mức.
Tần số định mức.
Tốc độ định mức.
Kiểu đấu dây.
Số cực motor nếu cần thiết.

Các thông số này phải được nhập phù hợp với động cơ thực tế.

Bước 2: Kiểm tra nguồn cấp

Xác định điện áp nguồn và loại biến tần sử dụng.

Ví dụ với hệ thống 3 pha, cần kiểm tra:

Nguồn 3 pha → Biến tần → Motor 3 pha

Tiết diện dây nguồn, dây động lực, thiết bị đóng cắt và bảo vệ phải được lựa chọn theo công suất và dòng điện thực tế của hệ thống.

Bước 3: Đấu dây từ biến tần đến motor

Các đầu ra động lực của biến tần thường được ký hiệu theo từng model, phổ biến là:

U – V – W → Motor

Cần kiểm tra kỹ sơ đồ terminal của đúng model Delixi trước khi đấu nối.

Không được đấu nguồn điện lưới trực tiếp vào đầu ra U/V/W của biến tần vì có thể gây hư hỏng tầng công suất.

Bước 4: Đấu tín hiệu điều khiển

Nếu sử dụng lệnh chạy ngoài, có thể cấu hình biến tần nhận lệnh từ terminal điều khiển.

Theo bảng thông số được cung cấp:

P0.03 = 1: Điều khiển bằng cổng đấu dây/terminal.
P0.04: Nguồn tần số.
Có thể lựa chọn điều khiển bằng bàn phím, tín hiệu ngoài hoặc truyền thông tùy cấu hình hệ thống.

Đối với hệ thống máy nén khí tự động, phương án điều khiển có thể kết hợp:

Cảm biến áp suất → PLC/bộ điều khiển → Biến tần → Motor máy nén khí

hoặc sử dụng tín hiệu analog/RS485 tùy thiết kế.

4. Cài đặt thông số biến tần Delixi dòng E

Sau khi đấu nối hoàn tất, tiến hành cài đặt các thông số cơ bản.

Theo bảng thông số trong tài liệu kỹ thuật được cung cấp, có thể tham khảo nhóm cài đặt sau:

Thông số	Chức năng	Giá trị tham khảo
P0.05	Tần số đặt bằng bàn phím	50.00 Hz
P0.02	Chế độ điều khiển	Sensorless vector
P0.03	Nguồn lệnh chạy	1 – Terminal
P0.04	Nguồn tần số	Theo phương án điều khiển
P0.07	Tần số tối đa	200 Hz
P0.08	Tần số giới hạn trên	200 Hz
P0.09	Tần số giới hạn dưới	20 Hz
P0.11	Thời gian tăng tốc	0.01–650.00 s
P0.12	Thời gian giảm tốc	0.01–650.00 s
P0.14	Công suất định mức motor	Theo motor thực tế
P0.15	Tần số định mức motor	Theo nhãn motor
P0.16	Điện áp định mức motor	Theo nhãn motor
P0.17	Dòng điện định mức motor	Theo nhãn motor
P0.18	Tốc độ định mức motor	Theo nhãn motor
P0.24	Nhận dạng thông số motor	Cài theo loại motor và phương pháp nhận dạng
P4.1.00	Tốc độ truyền thông	9600
P4.1.01	Định dạng dữ liệu	8-N-2
P4.1.02	Địa chỉ truyền thông	001
P4.1.03	Độ trễ phản hồi	2 ms

Lưu ý: Các giá trị trên là thông số tham khảo theo bảng cài đặt được cung cấp. Khi triển khai thực tế cần đối chiếu đúng model biến tần Delixi, công suất motor và sơ đồ điều khiển của máy nén khí. Không nên cài đặt máy móc toàn bộ thông số giống nhau cho mọi hệ thống.

Cài đặt thông số motor là bước quan trọng

Một trong những lỗi thường gặp khi lắp biến tần cho máy nén khí là nhập sai thông số động cơ.

Ví dụ motor có thông số:

Motor 22 kW – 380 V – 50 Hz – 44 A – 1470 vòng/phút

thì các thông số công suất, điện áp, tần số, dòng điện và tốc độ phải được nhập đúng theo nhãn motor.

Việc cài đặt chính xác giúp biến tần xác định đặc tính động cơ tốt hơn, đặc biệt khi sử dụng chế độ điều khiển vector không cảm biến.

Không nên lấy thông số của một motor khác để cài cho motor đang sử dụng.

Cài đặt tần số cho máy nén khí

Tần số tối đa và tối thiểu cần được lựa chọn dựa trên đặc tính của máy nén khí.

Trong bảng tham khảo:

Tần số tối đa: 200 Hz
Giới hạn trên: 200 Hz
Giới hạn dưới: 20 Hz

Tuy nhiên, đây không có nghĩa là máy nén khí nào cũng phải chạy từ 20–200 Hz.

Đối với máy nén khí, cần xác định giới hạn tốc độ cho phép của motor, đầu nén, khớp nối và hệ truyền động. Nếu chạy vượt tốc độ thiết kế, thiết bị có thể phát sinh rung, nhiệt độ cao hoặc gây hư hỏng cơ khí.

Vì vậy, khi cài đặt thực tế nên ưu tiên thông số kỹ thuật của nhà sản xuất máy nén khí.

Cài đặt thời gian tăng tốc và giảm tốc

Hai thông số quan trọng:

P0.11 – Thời gian tăng tốc

P0.12 – Thời gian giảm tốc

Thời gian tăng tốc không nên đặt quá ngắn nếu motor và máy nén có tải lớn. Việc tăng tốc quá nhanh có thể khiến biến tần báo quá dòng hoặc tạo tải cơ khí lớn.

Ngược lại, thời gian giảm tốc quá ngắn có thể làm điện áp DC bus tăng cao và gây lỗi quá áp trong quá trình dừng.

Với máy nén khí, kỹ thuật viên cần chạy thử thực tế để lựa chọn thời gian tăng/giảm tốc phù hợp.

Điều khiển máy nén khí theo áp suất

Một trong những phương án thường được sử dụng là điều khiển tốc độ motor theo áp suất khí nén.

Nguyên lý:

Cảm biến áp suất → Bộ điều khiển → Biến tần → Motor

Khi áp suất thấp hơn mức cài đặt, hệ thống tăng tốc motor để tăng khả năng cấp khí.

Khi nhu cầu sử dụng khí giảm, hệ thống giảm tốc motor để hạn chế tiêu thụ điện.

Nếu hệ thống được thiết kế phù hợp, biến tần có thể giúp máy nén khí hoạt động linh hoạt hơn thay vì liên tục chạy ở tốc độ cố định.

Truyền thông RS485 Modbus-RTU

Trong các hệ thống tự động hóa, biến tần Delixi dòng E có thể được tích hợp với PLC hoặc hệ thống giám sát thông qua truyền thông RS485/Modbus-RTU tùy model.

Các thông số truyền thông trong bảng tham khảo gồm:

P4.1.00: 9600
P4.1.01: 8-N-2
P4.1.02: Địa chỉ 001
P4.1.03: Độ trễ phản hồi 2 ms

Khi kết nối truyền thông, cần cài đặt đồng nhất thông số giữa biến tần và PLC/HMI.

Địa chỉ truyền thông của từng biến tần cũng cần được thiết lập riêng nếu có nhiều biến tần cùng kết nối trên một mạng RS485.

5. Kiểm tra trước khi chạy máy

Trước khi cấp lệnh RUN, cần kiểm tra:

Đấu đúng nguồn vào biến tần.
Đấu đúng U/V/W đến motor.
Kiểm tra tiếp địa.
Kiểm tra chiều quay motor.
Kiểm tra thông số motor.
Kiểm tra tín hiệu RUN/STOP.
Kiểm tra tín hiệu áp suất nếu có.
Kiểm tra giới hạn tần số.
Kiểm tra thời gian tăng/giảm tốc.
Kiểm tra các tín hiệu bảo vệ.
Kiểm tra tình trạng cơ khí của máy nén.

Sau đó cho motor chạy ở tần số thấp, quan sát dòng điện, chiều quay, tiếng ồn, độ rung và các thông số hoạt động.

Nếu mọi thông số ổn định mới tăng dần tốc độ đến mức vận hành yêu cầu.

6. Những lỗi cần tránh khi lắp biến tần cho máy nén khí

Cài sai dòng định mức motor

Nếu dòng motor nhập vào biến tần không đúng, chức năng bảo vệ và điều khiển động cơ có thể hoạt động không chính xác.

Đặt tần số quá cao

Không nên mặc định sử dụng 200 Hz chỉ vì biến tần cho phép cài đặt đến 200 Hz. Giới hạn thực tế phải căn cứ vào motor và đầu nén.

Tăng tốc quá nhanh

Có thể dẫn đến quá dòng hoặc gây tải lớn lên hệ truyền động.

Giảm tốc quá nhanh

Có thể gây tăng điện áp DC bus và phát sinh lỗi quá áp.

Bỏ qua hệ thống điều khiển gốc

Máy nén khí thường có nhiều tín hiệu bảo vệ như nhiệt độ, áp suất, quá tải, van điện từ và các tín hiệu liên động. Khi thay đổi phương án điều khiển bằng biến tần cần bảo đảm các tín hiệu bảo vệ vẫn hoạt động.

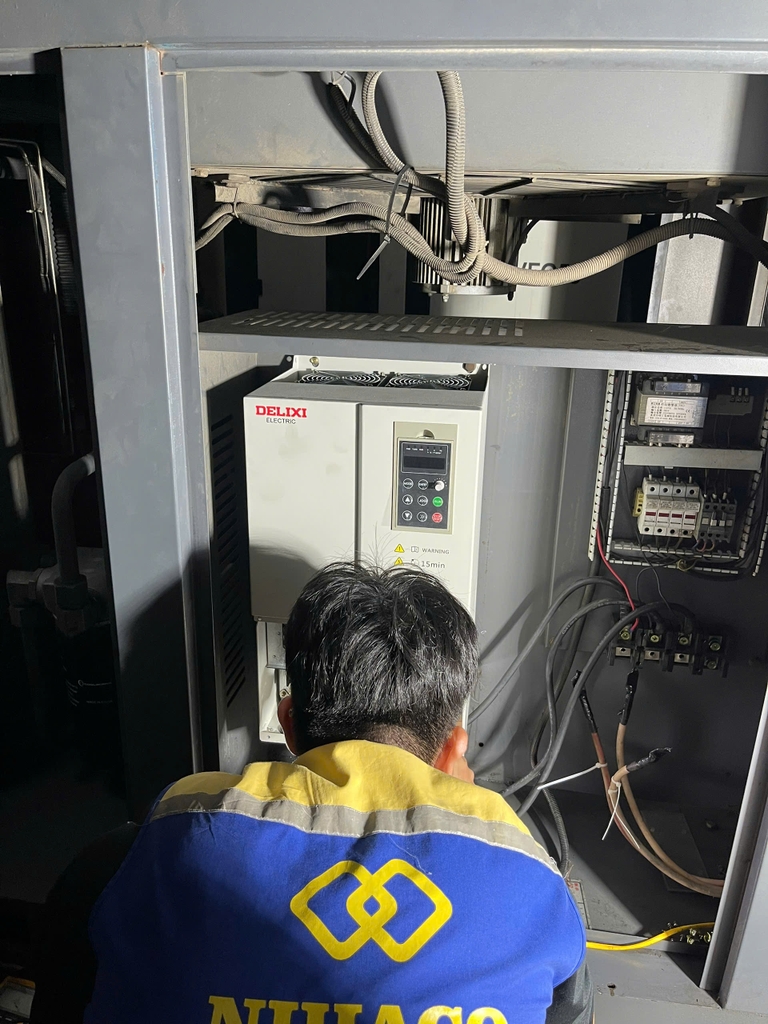

7. Quy trình đấu nối và chạy thử tại nhà máy

Quy trình triển khai thực tế có thể thực hiện theo các bước:

Khảo sát máy → Kiểm tra motor → Chọn biến tần → Đấu động lực → Đấu điều khiển → Cài đặt thông số → Kiểm tra chiều quay → Chạy không tải → Chạy có tải → Điều chỉnh áp suất/tần số → Bàn giao

Trong quá trình chạy thử, kỹ thuật viên cần theo dõi dòng điện motor, tần số, điện áp, nhiệt độ và tình trạng hoạt động của máy nén.

Nếu phát sinh lỗi, cần kiểm tra nguyên nhân trước khi tiếp tục vận hành, thay vì liên tục reset biến tần.

8. Cung cấp, lắp đặt, cài đặt biến tần cho máy nén khí

Nihaco Automation cung cấp giải pháp biến tần Delixi và dịch vụ đấu nối, cài đặt, chạy thử biến tần cho máy nén khí.

Dịch vụ có thể bao gồm:

Khảo sát hệ thống tại nhà máy.
Tư vấn lựa chọn công suất biến tần.
Cung cấp biến tần Delixi.
Thiết kế sơ đồ đấu nối.
Đấu tủ biến tần.
Cài đặt thông số motor.
Cài đặt điều khiển RUN/STOP.
Cài đặt tín hiệu analog.
Kết nối PLC/HMI.
Cài đặt truyền thông RS485 Modbus-RTU.
Chạy thử có tải.
Kiểm tra và xử lý lỗi trong quá trình vận hành.

Với những hệ thống máy nén khí đang sử dụng biến tần khác hoặc gặp sự cố, có thể khảo sát thực tế để đưa ra phương án sửa chữa, thay thế hoặc nâng cấp phù hợp.

Tham khảo thêm các bài viết cần thiết khi sử dụng biến tần:

Cách chọn biến tần chính xác nhất

Các nguyên nhân gây hư hỏng biến tần

Sửa chữa biến tần tại Hải Phòng

Nihaco Automation cung cấp dịch vụ:

Hotline: 0906 33.35.15

Đấu nối và cài đặt biến tần Delixi dòng E cho máy nén khí không chỉ đơn giản là kết nối nguồn điện với motor. Để hệ thống vận hành ổn định, cần lựa chọn đúng công suất, nhập chính xác thông số động cơ, thiết lập giới hạn tần số phù hợp, cấu hình mạch điều khiển và kiểm tra toàn bộ hệ thống bảo vệ của máy nén khí.

Nếu được cài đặt đúng kỹ thuật, biến tần có thể giúp máy nén khí khởi động êm, điều chỉnh tốc độ linh hoạt, giảm dòng khởi động và nâng cao hiệu quả vận hành.

Nihaco Automation – Cung cấp, đấu nối, cài đặt và sửa chữa biến tần Delixi cho máy nén khí và các hệ thống máy công nghiệp.
