LẮP ĐẶT BIẾN TẦN CHO MÁY ĐỘT DẬP – Biến tần Delixi H300

Trong quá trình vận hành máy đột dập, hệ thống truyền động cần đáp ứng tốt yêu cầu về mô-men, tốc độ, khả năng khởi động và độ ổn định khi làm việc liên tục. Việc lựa chọn và cài đặt biến tần không phù hợp có thể khiến máy hoạt động không ổn định, phát sinh lỗi quá dòng, quá tải hoặc ảnh hưởng đến tuổi thọ động cơ.

Trong dự án thực tế này, Nihaco Automation thực hiện lắp đặt biến tần cho máy đột dập, bao gồm kiểm tra hệ thống điện, lựa chọn phương án lắp đặt, đấu nối, cài đặt thông số và chạy thử theo tải thực tế của máy.

MỤC LỤC

Khảo sát hiện trạng máy đột dập
Lựa chọn biến tần phù hợp với động cơ và tải
Lắp đặt và đấu nối biến tần
Cài đặt biến tần cho máy đột dập
Chạy thử và hiệu chỉnh thực tế
Những lưu ý kỹ thuật khi lắp biến tần
Kết quả, lợi ích sau khi hoàn thiện
Dịch vụ lắp đặt – sửa chữa biến tần của Nihaco Automation

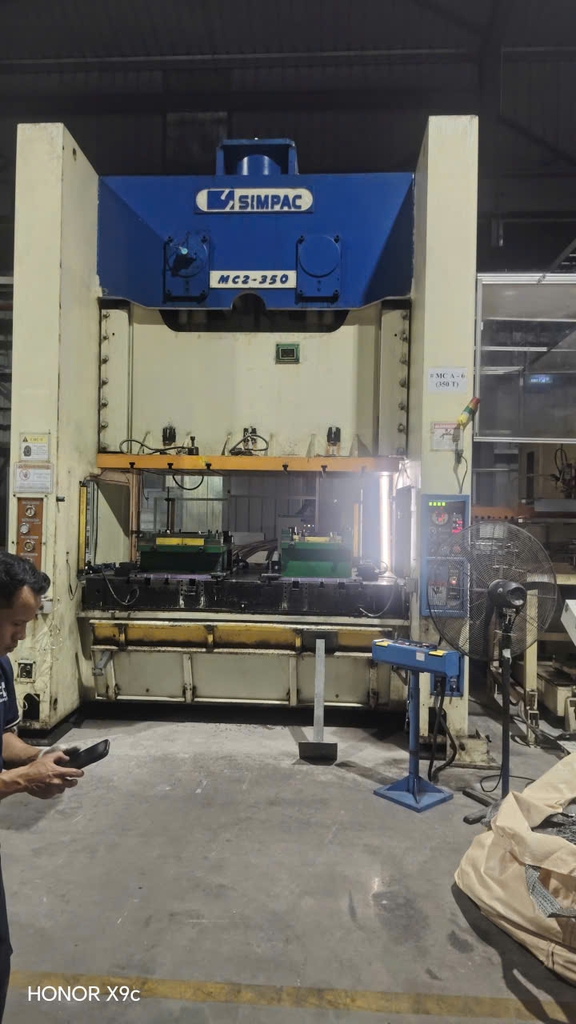

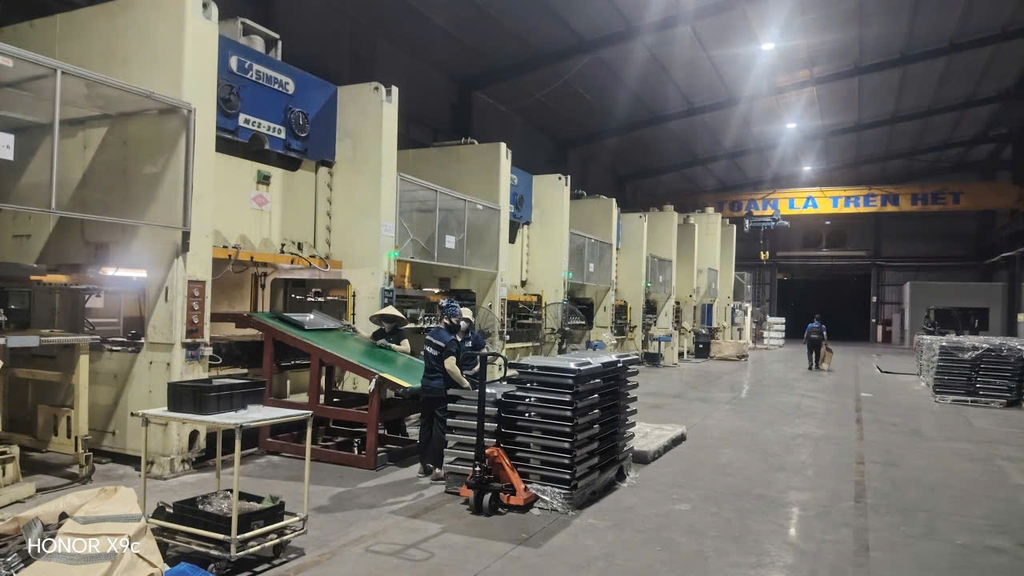

1. KHẢO SÁT HIỆN TRẠNG MÁY ĐỘT DẬP

Trước khi tiến hành lắp đặt, kỹ thuật viên Nihaco kiểm tra trực tiếp hệ thống điện và truyền động của máy.

Các thông số cần xác định bao gồm:

Công suất động cơ.
Điện áp và dòng điện định mức.
Tốc độ động cơ.
Nguồn điện cấp cho hệ thống.
Đặc tính tải khi máy hoạt động.
Chu kỳ làm việc của máy.
Phương thức điều khiển RUN/STOP.
Tín hiệu liên động với hệ thống điều khiển hiện tại.

Đây là bước quan trọng bởi máy đột dập có đặc tính tải khác với các ứng dụng bơm, quạt thông thường. Biến tần không nên được lựa chọn chỉ dựa trên thông số công suất kW của động cơ mà còn cần xem xét dòng tải, mô-men và khả năng chịu quá tải trong quá trình vận hành.

2. LỰA CHỌN BIẾN TẦN PHÙ HỢP VỚI ĐỘNG CƠ VÀ TẢI

Sau khi khảo sát, Nihaco tiến hành lựa chọn biến tần dựa trên thông số động cơ và yêu cầu vận hành thực tế.

Đối với máy đột dập, biến tần cần đáp ứng tốt khả năng điều khiển động cơ trong điều kiện tải thay đổi và có dự phòng phù hợp với đặc tính vận hành.

Một số yếu tố được kỹ thuật viên xem xét gồm:

Dòng điện định mức của động cơ.
Khả năng chịu quá tải của biến tần.
Đặc tính mô-men của tải.
Tần số vận hành yêu cầu.
Thời gian tăng tốc và giảm tốc.
Phương thức điều khiển của máy.
Điều kiện nhiệt độ và môi trường lắp đặt.

Việc lựa chọn đúng biến tần ngay từ đầu giúp hệ thống hoạt động ổn định hơn và hạn chế tình trạng biến tần báo quá dòng, quá tải hoặc quá áp trong quá trình máy làm việc.

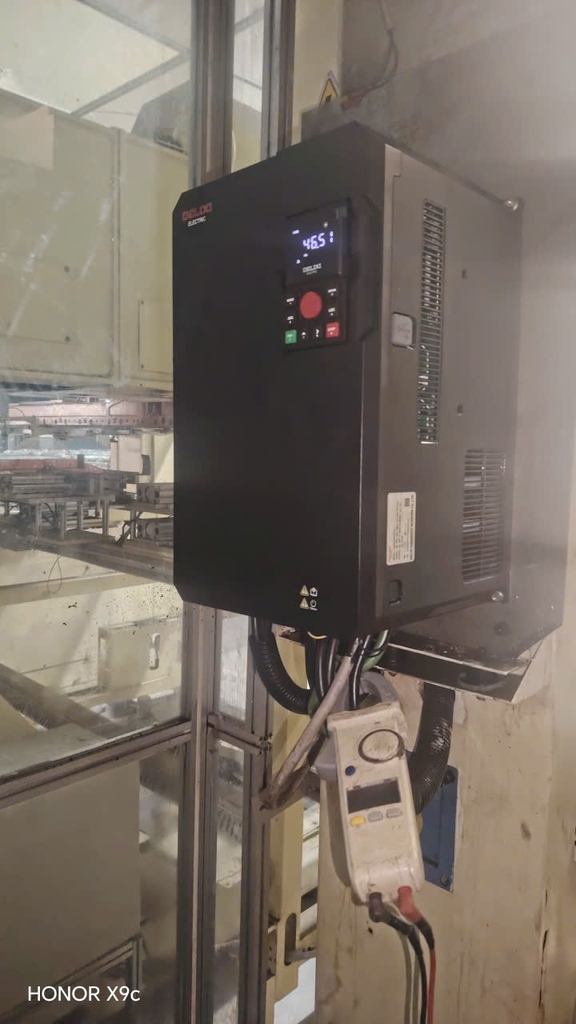

3. LẮP ĐẶT VÀ ĐẤU NỐI BIẾN TẦN CHO MÁY ĐỘT DẬP

Sau khi thống nhất phương án kỹ thuật, đội ngũ Nihaco tiến hành lắp đặt biến tần vào hệ thống.

Quá trình thi công bao gồm:

Lắp đặt biến tần tại vị trí phù hợp.
Kiểm tra nguồn điện đầu vào.
Đấu nối nguồn cấp cho biến tần.
Đấu nối đầu ra biến tần với động cơ.
Đấu nối RUN/STOP.
Đấu nối tín hiệu điều khiển tốc độ nếu hệ thống yêu cầu.
Kiểm tra các tín hiệu liên động.
Kiểm tra tiếp địa và an toàn điện.
Sắp xếp lại dây động lực và dây điều khiển.

Đặc biệt, dây tín hiệu điều khiển cần được bố trí hợp lý so với đường dây động lực nhằm hạn chế nhiễu ảnh hưởng đến quá trình vận hành.

Sau khi hoàn thiện đấu nối, toàn bộ hệ thống được kiểm tra lại trước khi cấp nguồn cho biến tần.

4. CÀI ĐẶT BIẾN TẦN THEO ĐẶC TÍNH MÁY

Một biến tần được đấu nối đúng chưa đồng nghĩa với việc hệ thống đã có thể vận hành tối ưu.

Cài đặt thông số theo đúng động cơ và tải thực tế là bước đặc biệt quan trọng.

Kỹ thuật viên Nihaco tiến hành thiết lập và kiểm tra:

Công suất động cơ.
Điện áp định mức.
Dòng điện định mức.
Tần số động cơ.
Tốc độ định mức.
Tần số tối đa và tối thiểu.
Thời gian tăng tốc.
Thời gian giảm tốc.
Giới hạn dòng điện.
Chế độ điều khiển động cơ.
Các ngõ vào/ra điều khiển.
Các chức năng bảo vệ cần thiết.

Thông số tăng tốc và giảm tốc được hiệu chỉnh dựa trên quá trình chạy thử thực tế.

Nếu thời gian tăng tốc quá ngắn trong khi tải lớn, biến tần có thể xuất hiện tình trạng quá dòng khi tăng tốc. Ngược lại, với hệ thống có quán tính lớn, giảm tốc quá nhanh có thể làm tăng điện áp DC bus và khiến biến tần báo lỗi quá áp.

Do đó, các thông số không nên cài đặt theo một giá trị cố định cho mọi máy mà cần hiệu chỉnh theo chính hệ thống đang vận hành.

5. CHẠY THỬ VÀ HIỆU CHỈNH THỰC TẾ

Sau khi hoàn thiện phần đấu nối và cài đặt ban đầu, Nihaco tiến hành chạy thử máy.

Quá trình chạy thử được thực hiện từng bước để kiểm tra phản ứng của hệ thống.

Kiểm tra chiều quay động cơ

Động cơ phải hoạt động đúng chiều và phù hợp với cơ cấu máy trước khi tiến hành chạy tải.

Theo dõi dòng điện

Dòng điện được kiểm tra trong các trạng thái:

Khởi động.
Chạy ổn định.
Thay đổi tốc độ.
Máy làm việc có tải.

Nếu dòng điện tăng bất thường, kỹ thuật viên cần kiểm tra lại tải cơ khí, thông số động cơ và chế độ điều khiển của biến tần.

Kiểm tra tăng tốc – giảm tốc

Thời gian tăng và giảm tốc được điều chỉnh để máy vận hành ổn định, hạn chế giật cơ khí và tránh các lỗi liên quan đến quá dòng hoặc quá áp.

Kiểm tra nhiệt độ

Trong quá trình chạy thử, nhiệt độ của động cơ và biến tần cũng được theo dõi nhằm phát hiện tình trạng quá tải hoặc khả năng tản nhiệt không đảm bảo.

Kiểm tra tín hiệu điều khiển

Toàn bộ tín hiệu RUN/STOP, liên động và các chế độ điều khiển được kiểm tra trước khi đưa máy trở lại vận hành chính thức.

6. NHỮNG LƯU Ý KHI LẮP BIẾN TẦN CHO MÁY ĐỘT DẬP

Từ kinh nghiệm triển khai thực tế, khi lắp đặt biến tần cho máy đột dập cần đặc biệt chú ý một số vấn đề sau:

Không lựa chọn biến tần chỉ theo công suất động cơ: cần kiểm tra thêm dòng điện, mô-men tải, khả năng quá tải và chu kỳ làm việc.

Không cài đặt thời gian tăng tốc quá ngắn: với tải nặng, động cơ cần dòng lớn để tăng tốc và có thể khiến biến tần báo lỗi quá dòng.

Chú ý quá trình giảm tốc: nếu hệ thống có quán tính lớn và yêu cầu dừng nhanh, cần kiểm tra khả năng hãm của biến tần. Trong một số ứng dụng có thể cần sử dụng điện trở hãm phù hợp.

Đảm bảo khả năng tản nhiệt: biến tần cần được bố trí khoảng cách và thông gió phù hợp, đặc biệt khi lắp trong tủ điện.

Kiểm tra động cơ cũ trước khi lắp biến tần: với máy đã vận hành nhiều năm, nên kiểm tra tình trạng động cơ, cách điện, dây dẫn và cơ cấu truyền động trước khi đưa biến tần vào hoạt động.

Không tự ý thay đổi thông số quan trọng: các thông số liên quan đến động cơ, bảo vệ và giới hạn vận hành nên được cài đặt bởi người có chuyên môn.

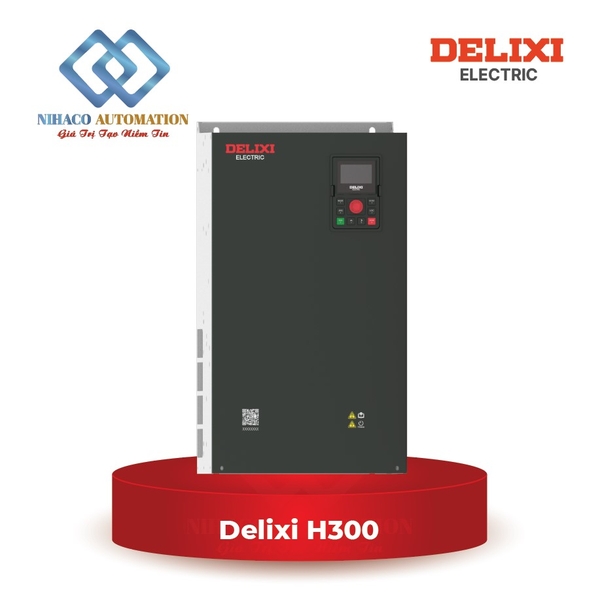

Biến tần Delixi H300G37P45T4(B)

Công suất: 37/45 Kw

Điện áp đầu vào: 3 pha 380V

Điện áp đầu ra: 3 pha 380V

Thời gian bảo hành: 24 tháng

7. KẾT QUẢ LỢI ÍCH SAU KHI HOÀN THIỆN

Sau quá trình lắp đặt – đấu nối – cài đặt – chạy thử, hệ thống được kiểm tra theo các chế độ vận hành thực tế trước khi bàn giao.

Việc sử dụng biến tần phù hợp giúp hệ thống có thể:

Khởi động động cơ êm hơn.
Hạn chế dòng điện khởi động lớn.
Điều chỉnh tốc độ theo yêu cầu của máy.
Hỗ trợ bảo vệ động cơ khi xảy ra bất thường.
Hạn chế tác động cơ khí trong quá trình khởi động.
Tăng khả năng chủ động khi điều chỉnh chế độ vận hành.
Giúp hệ thống điều khiển thuận tiện hơn trong quá trình sử dụng.

Mục tiêu của Nihaco không chỉ là lắp biến tần để động cơ chạy, mà còn phải cài đặt và hiệu chỉnh sao cho biến tần phù hợp với đặc tính tải và yêu cầu vận hành thực tế của máy.
