GIẢI PHÁP BIẾN TẦN CHO MÁY KHOAN CỌC NHỒI – DELIXI H300

Máy khoan cọc nhồi là thiết bị thường xuyên làm việc với tải nặng, tải thay đổi theo điều kiện địa chất và yêu cầu mô-men lớn trong quá trình khoan. Vì vậy, lựa chọn biến tần không phù hợp hoặc cài đặt chưa tối ưu có thể khiến hệ thống thường xuyên quá dòng, quá tải, báo lỗi hoặc không đáp ứng được yêu cầu khi máy ăn tải.

Delixi H300 là một trong những dòng biến tần được Nihaco ứng dụng cho hệ thống máy khoan cọc nhồi nhằm điều khiển tốc độ động cơ linh hoạt, hỗ trợ khởi động tải và nâng cao tính ổn định trong quá trình vận hành.

MỤC LỤC

Vì sao máy khoan cọc nhồi cần sử dụng biến tần?
Giải pháp Delixi H300 cho máy khoan cọc nhồi
Lựa chọn biến tần cho máy khoan cọc
Cài đặt Delixi H300 cho máy khoan cọc nhồi
Thiết kế tủ điện biến tần cho máy khoan cọc
Dự án thực tế – Lắp đặt Delixi H300 cho máy khoan cọc nhồi
Một số lỗi cần lưu ý khi sử dụng biến tần cho máy khoan cọc
Nihaco – Cung cấp và lắp đặt biến tần cho máy khoan cọc

1. Vì sao máy khoan cọc nhồi cần sử dụng biến tần?

Trong quá trình làm việc, tải của máy khoan cọc không cố định. Khi mũi khoan đi qua các lớp đất, sét, đá hoặc gặp điều kiện địa chất khác nhau, tải trên động cơ có thể thay đổi đáng kể.

Ứng dụng biến tần giúp:

Khởi động động cơ êm hơn, hạn chế dòng khởi động lớn.
Điều chỉnh tốc độ khoan theo yêu cầu thực tế.
Chủ động thay đổi tần số động cơ trong từng giai đoạn.
Hạn chế tác động cơ khí khi khởi động và dừng máy.
Hỗ trợ kiểm soát dòng điện và tình trạng quá tải.
Tích hợp các chức năng bảo vệ cho động cơ.
Thuận tiện trong quá trình vận hành và điều khiển máy.

Đặc biệt với máy khoan công suất lớn, biến tần cần có khả năng đáp ứng tốt khi tải thay đổi và được cài đặt phù hợp với đặc tính của động cơ.

2. Giải pháp Delixi H300 cho máy khoan cọc nhồi

Delixi H300 là dòng biến tần được sử dụng trong nhiều hệ thống điều khiển động cơ công nghiệp. Với máy khoan cọc nhồi, H300 có thể được tích hợp vào tủ điện để điều khiển động cơ chính theo yêu cầu vận hành.

Khi được lựa chọn và cài đặt đúng, hệ thống có thể:

Điều khiển tốc độ động cơ linh hoạt.
Hỗ trợ khởi động khi tải lớn.
Điều chỉnh thời gian tăng tốc và giảm tốc.
Kiểm soát dòng điện trong quá trình vận hành.
Thiết lập các giới hạn và chức năng bảo vệ cần thiết.
Kết nối với hệ thống nút nhấn, công tắc, PLC hoặc các tín hiệu điều khiển khác tùy thiết kế máy.

Điểm quan trọng là biến tần phải được lựa chọn dựa trên động cơ và tải thực tế, thay vì chỉ lựa chọn theo công suất kW.

3. Lựa chọn biến tần cho máy khoan cọc

Đây là một trong những điểm Nihaco đặc biệt lưu ý khi triển khai hệ thống.

Ví dụ, động cơ có công suất 110 kW không có nghĩa mọi biến tần 110 kW đều có thể lắp vào và vận hành tốt trong mọi điều kiện.

Cần kiểm tra đồng thời:

Công suất động cơ.
Dòng điện định mức của động cơ.
Dòng điện đầu ra của biến tần.
Đặc tính tải của máy khoan.
Mô-men yêu cầu.
Chế độ và thời gian làm việc.
Khả năng quá tải của biến tần.
Điều kiện môi trường tại công trường.
Yêu cầu tăng tốc và giảm tốc.

Với tải nặng như máy khoan cọc nhồi, dòng tải thực tế khi máy làm việc là thông số rất quan trọng cần được theo dõi trong quá trình chạy thử.

4. Cài đặt Delixi H300 cho máy khoan cọc nhồi

Lựa chọn đúng biến tần mới chỉ là bước đầu. Cài đặt thông số không phù hợp vẫn có thể khiến hệ thống thường xuyên báo lỗi hoặc động cơ hoạt động không như mong muốn.

Một số nhóm thông số cần kiểm tra và hiệu chỉnh gồm:

Thông số định mức động cơ.
Tần số làm việc.
Tần số tối đa và tối thiểu.
Thời gian tăng tốc.
Thời gian giảm tốc.
Chế độ điều khiển động cơ.
Giới hạn dòng điện.
Các chức năng bảo vệ.
Ngõ vào/ra điều khiển.
Tín hiệu chạy thuận/nghịch nếu hệ thống yêu cầu.

Không nên sao chép nguyên bộ thông số từ một máy khoan khác, ngay cả khi hai máy sử dụng động cơ có công suất tương đương. Thông số cần được hiệu chỉnh theo động cơ, kết cấu máy và tải thực tế.

5. Thiết kế tủ điện biến tần cho máy khoan cọc

Máy khoan cọc thường làm việc tại công trường có nhiều bụi, rung động và điều kiện môi trường tương đối khắc nghiệt. Vì vậy, ngoài biến tần, thiết kế tủ điện cũng ảnh hưởng trực tiếp đến độ ổn định của hệ thống.

Khi thi công cần lưu ý:

Lựa chọn MCCB và thiết bị đóng cắt phù hợp.
Lựa chọn tiết diện dây dẫn theo dòng tải.
Đảm bảo không gian và khả năng tản nhiệt cho biến tần.
Bố trí dây động lực và dây điều khiển hợp lý.
Thực hiện tiếp địa đúng kỹ thuật.
Hạn chế bụi và nước xâm nhập vào tủ.
Kiểm tra đầu cos, điểm đấu nối và cáp động lực.
Bố trí thiết bị thuận tiện cho kiểm tra, bảo trì và sửa chữa.

Với biến tần công suất lớn, vấn đề thông gió và tản nhiệt trong tủ điện cần được tính toán ngay từ khi thiết kế.

6. Dự án thực tế – Lắp đặt Delixi H300 cho máy khoan cọc nhồi tại Hải Phòng

Nihaco đã triển khai cung cấp và lắp đặt biến tần Delixi H300 cho hệ thống máy khoan cọc nhồi tại công trường.

Trước khi đưa biến tần vào vận hành, kỹ thuật viên tiến hành kiểm tra hệ thống điện, thông số động cơ, dây động lực và phương thức điều khiển hiện tại của máy.

Các bước triển khai chính:

Bước 1: Khảo sát hệ thống

Kiểm tra công suất, dòng định mức động cơ, hệ thống điện và đặc tính vận hành của máy khoan.

Bước 2: Lựa chọn biến tần

Lựa chọn Delixi H300 dựa trên thông số động cơ và yêu cầu tải của hệ thống.

Bước 3: Đấu nối và hoàn thiện hệ thống điều khiển

Kiểm tra nguồn cấp, thiết bị bảo vệ, dây động lực và các tín hiệu điều khiển trước khi kết nối biến tần.

Bước 4: Cài đặt thông số

Thiết lập thông số động cơ, chế độ điều khiển, tần số, thời gian tăng/giảm tốc và các chức năng bảo vệ cần thiết.

Bước 5: Chạy thử không tải và có tải

Sau khi kiểm tra chiều quay và hoạt động cơ bản, hệ thống được chạy thử thực tế. Kỹ thuật viên theo dõi dòng điện, khả năng đáp ứng tải và trạng thái của biến tần để tiếp tục hiệu chỉnh nếu cần.

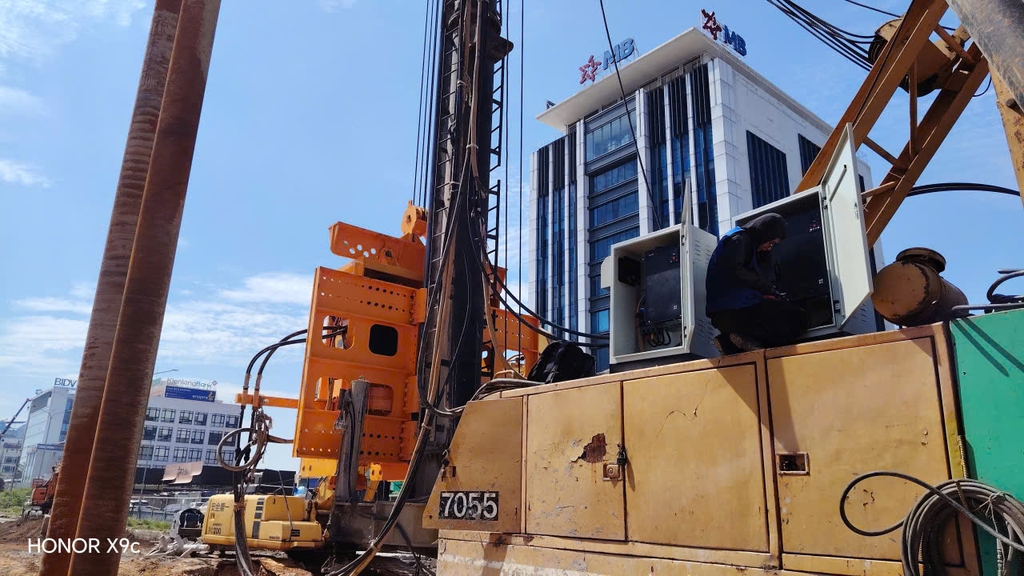

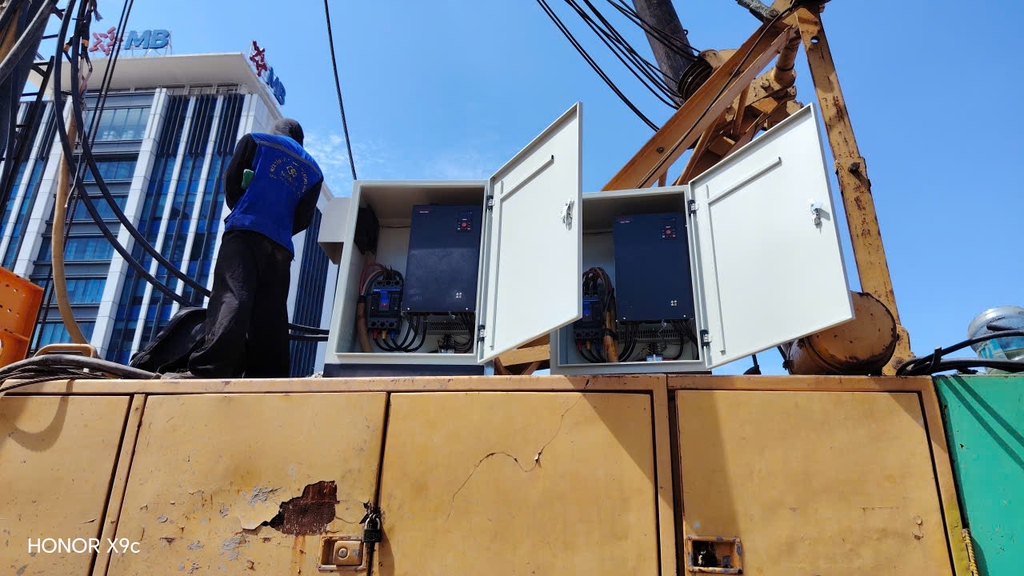

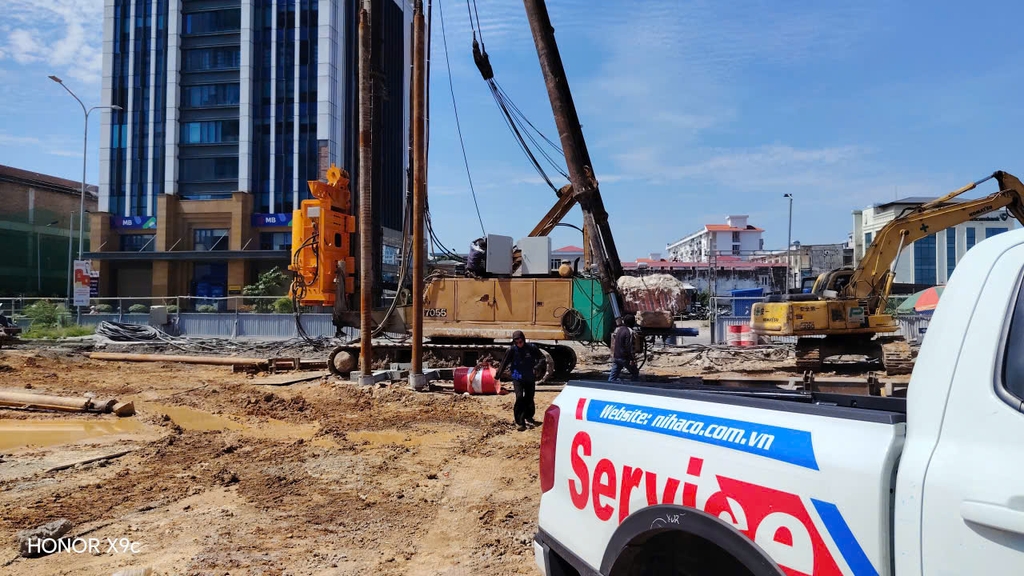

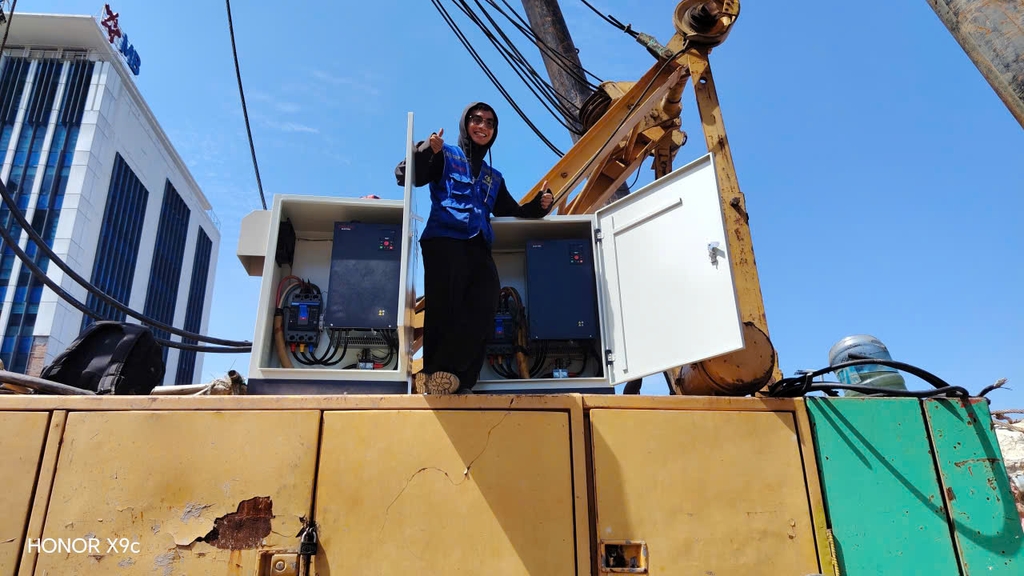

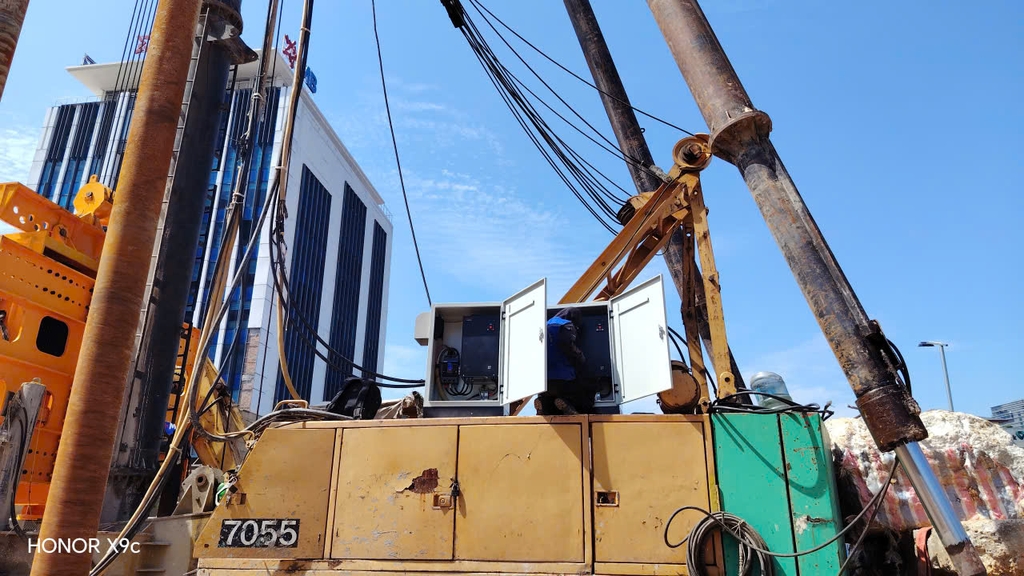

Hình ảnh thực tế từ dự án biến tần máy khoan cọc

Kết quả sau khi hoàn thiện

Hệ thống đáp ứng yêu cầu điều khiển máy khoan, cho phép người vận hành chủ động điều chỉnh tốc độ và theo dõi tình trạng làm việc của động cơ thông qua biến tần.

Quan trọng hơn, việc chạy thử trực tiếp theo tải thực tế giúp phát hiện và hiệu chỉnh những thông số chưa phù hợp trước khi bàn giao hệ thống đưa vào vận hành.

7. Một số lỗi cần lưu ý khi sử dụng biến tần cho máy khoan cọc

Trong quá trình vận hành, nếu biến tần thường xuyên báo lỗi không nên chỉ reset lỗi rồi tiếp tục chạy.

Cần kiểm tra nguyên nhân thực tế, đặc biệt khi xuất hiện:

Quá dòng khi bắt đầu khoan.
Quá tải khi máy ăn tải nặng.
Điện áp nguồn không ổn định.
Động cơ nóng bất thường.
Dòng điện giữa các pha bất thường.
Biến tần nóng hoặc tủ điện tản nhiệt kém.
Máy chạy nhưng lực khoan không đáp ứng yêu cầu.

Các hiện tượng trên có thể liên quan đến cài đặt biến tần, động cơ, nguồn điện, cơ khí hoặc tải của máy, do đó cần kiểm tra tổng thể trước khi kết luận nguyên nhân.

8. Nihaco – Cung cấp và lắp đặt biến tần cho máy khoan cọc

Nihaco cung cấp giải pháp đồng bộ cho các hệ thống máy khoan cọc nhồi:

Cung cấp biến tần Delixi H300.
Tư vấn lựa chọn biến tần theo động cơ và tải.
Thiết kế, thi công tủ điện biến tần.
Lắp đặt và đấu nối tại công trường.
Cài đặt và chạy thử theo tải thực tế.
Cải tạo hệ thống điều khiển máy khoan.
Kiểm tra và xử lý lỗi biến tần.
Sửa chữa biến tần và thiết bị điện công nghiệp.

Mỗi hệ thống máy khoan có cấu hình và điều kiện làm việc khác nhau. Vì vậy, Nihaco ưu tiên khảo sát – lựa chọn thiết bị – cài đặt – chạy thử thực tế trước khi bàn giao.

9. Kết luận

Delixi H300 là một giải pháp biến tần có thể ứng dụng cho máy khoan cọc nhồi khi được lựa chọn đúng theo động cơ và đặc tính tải.

Đối với ứng dụng tải nặng, hiệu quả của hệ thống không chỉ phụ thuộc vào thương hiệu hay công suất biến tần mà còn phụ thuộc vào lựa chọn dòng phù hợp, thiết kế tủ điện, cài đặt thông số và hiệu chỉnh theo tải thực tế.

Nếu hệ thống máy khoan cọc đang cần lắp mới, thay thế hoặc xử lý sự cố biến tần, Nihaco có thể khảo sát và đưa ra phương án phù hợp với từng máy.

NIHACO – Giải pháp biến tần cho máy khoan cọc nhồi
