Biến Tần Cho Chân Đế Cẩu Trục – Cẩu Trục Dầm Đơn, Dầm Đôi

Tìm hiểu cách lựa chọn biến tần cho chân đế cẩu trục, nguyên lý hoạt động, tiêu chí chọn công suất, lợi ích, thông số cài đặt và giải pháp biến tần Delixi giúp hệ thống vận hành ổn định, tiết kiệm điện và nâng cao tuổi thọ thiết bị.

Biến tần cho chân đế cẩu trục là gì?

Trong các nhà máy sản xuất, xưởng cơ khí, kho logistics, cảng biển và khu công nghiệp, cẩu trục là thiết bị đóng vai trò quan trọng trong việc nâng hạ và vận chuyển vật liệu có tải trọng lớn. Bên cạnh cơ cấu nâng hạ, chân đế cẩu trục (Long Travel Mechanism) là bộ phận chịu trách nhiệm di chuyển toàn bộ cầu trục dọc theo đường ray, đòi hỏi khả năng vận hành ổn định, chính xác và an toàn.

Trước đây, nhiều hệ thống sử dụng phương pháp khởi động trực tiếp hoặc khởi động sao – tam giác. Mặc dù chi phí đầu tư thấp nhưng các phương pháp này thường gây dòng khởi động lớn, xe cầu di chuyển giật, tải bị rung lắc và làm giảm tuổi thọ động cơ cũng như hộp giảm tốc.

Đó là lý do biến tần cho chân đế cẩu trục ngày càng trở thành giải pháp tiêu chuẩn trong các hệ thống cẩu hiện đại. Biến tần cho phép điều chỉnh tốc độ động cơ vô cấp, kiểm soát mô-men xoắn, giảm dòng khởi động và tối ưu quá trình tăng giảm tốc, từ đó nâng cao hiệu suất vận hành và giảm đáng kể chi phí bảo trì.

Vì sao nên sử dụng biến tần cho chân đế cẩu trục?

Trong quá trình vận hành, chân đế cẩu trục thường phải khởi động và dừng liên tục. Nếu động cơ luôn hoạt động ở tốc độ định mức và được đóng cắt trực tiếp, hệ thống sẽ chịu nhiều tác động cơ học và điện học.

Những vấn đề phổ biến bao gồm:

Dòng khởi động tăng từ 6–8 lần dòng định mức.
Xe cầu giật mạnh khi khởi động.
Hàng hóa bị rung lắc, khó định vị chính xác.
Bánh xe, ray và hộp giảm tốc nhanh mòn.
Động cơ phát nhiệt cao khi làm việc liên tục.
Hệ thống điện trong nhà máy dễ bị sụt áp.

Khi sử dụng biến tần, điện áp và tần số cấp cho động cơ được điều chỉnh theo một đường cong tăng tốc hợp lý. Động cơ khởi động mềm, mô-men được kiểm soát tốt hơn và toàn bộ hệ thống cơ khí hoạt động ổn định hơn rất nhiều.

Nguyên lý hoạt động của biến tần trong hệ thống cẩu trục

Biến tần hoạt động theo nguyên lý chuyển đổi nguồn điện xoay chiều (AC) thành điện một chiều (DC) thông qua bộ chỉnh lưu, sau đó sử dụng mạch nghịch lưu IGBT để tạo ra điện áp xoay chiều có tần số và điện áp thay đổi theo yêu cầu điều khiển.

Khi thay đổi tần số đầu ra, tốc độ quay của động cơ cũng thay đổi tương ứng. Nhờ đó, người vận hành có thể điều chỉnh tốc độ di chuyển của chân đế cẩu trục từ rất chậm đến tốc độ tối đa mà không cần thay đổi kết cấu cơ khí.

Đối với các dòng biến tần Vector như Delixi EM60, H300 hoặc H500, thuật toán điều khiển còn giúp duy trì mô-men lớn ở tốc độ thấp. Đây là yếu tố đặc biệt quan trọng đối với các hệ thống cẩu thường xuyên phải khởi động khi đang mang tải.

Lợi ích nổi bật khi lắp đặt biến tần cho chân đế cẩu trục

Khởi động mềm, giảm dòng khởi động

Một trong những ưu điểm lớn nhất của biến tần là khả năng khởi động mềm. Thay vì cấp điện áp 100% ngay khi đóng contactor, biến tần tăng điện áp và tần số theo thời gian cài đặt, giúp dòng khởi động chỉ còn khoảng 1,2–1,5 lần dòng định mức.

Điều này giúp giảm sụt áp lưới điện, hạn chế tác động lên aptomat, contactor và cáp nguồn, đồng thời giảm đáng kể hiện tượng phát nhiệt của động cơ.

Điều khiển tốc độ vô cấp

Khác với phương pháp điều khiển nhiều cấp tốc độ bằng contactor, biến tần cho phép điều chỉnh tốc độ liên tục theo yêu cầu thực tế. Người vận hành có thể chạy chậm khi lấy hàng, tăng tốc khi di chuyển trên quãng đường dài và giảm tốc trước khi dừng để đưa hàng hóa vào đúng vị trí.

Khả năng điều khiển linh hoạt này giúp tăng năng suất làm việc và giảm sai số trong quá trình vận hành.

Giảm rung lắc hàng hóa

Khi cẩu trục vận chuyển các kiện hàng lớn hoặc tải trọng nặng, việc tăng tốc hoặc dừng đột ngột có thể gây rung lắc mạnh. Biến tần cho phép cài đặt thời gian tăng tốc, giảm tốc và đường cong S-Curve, giúp chuyển động mượt mà hơn, hạn chế dao động của móc cẩu và đảm bảo an toàn cho người vận hành.

Kéo dài tuổi thọ hệ thống cơ khí

Khởi động và dừng êm giúp giảm lực va đập lên bánh xe, ray dẫn hướng, hộp giảm tốc, khớp nối và trục truyền động. Đây là yếu tố quan trọng giúp giảm chi phí bảo trì, hạn chế thời gian dừng máy và nâng cao tuổi thọ của toàn bộ hệ thống cẩu trục.

Tiết kiệm điện năng

Mặc dù cơ cấu di chuyển cẩu trục không tiết kiệm điện nhiều như bơm hoặc quạt, nhưng việc loại bỏ dòng khởi động lớn, tối ưu tốc độ vận hành và giảm tổn thất cơ khí vẫn giúp doanh nghiệp tiết kiệm đáng kể chi phí điện trong quá trình sử dụng lâu dài.

Yêu cầu biến tần dùng cho chân đế cẩu trục

Không phải dòng biến tần nào cũng phù hợp với ứng dụng cẩu trục. Do đặc thù tải nặng, quán tính lớn và chu kỳ khởi động liên tục, biến tần cần đáp ứng các yêu cầu sau:

Tiêu chí	Yêu cầu khuyến nghị
Phương pháp điều khiển	Sensorless Vector (SVC) hoặc Vector
Khả năng quá tải	≥150% trong 60 giây
Mô-men khởi động	Lớn ở tốc độ thấp
Điều khiển nhiều cấp tốc độ	Có
Hỗ trợ S-Curve	Có
Điều khiển phanh điện từ	Có
Tự động dò thông số động cơ (Auto Tune)	Có
Giao tiếp truyền thông	Modbus RTU RS485
Chức năng bảo vệ	Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha

Ngoài ra, đối với các hệ thống cẩu công suất lớn hoặc thường xuyên giảm tốc nhanh, biến tần nên hỗ trợ kết nối điện trở xả hoặc bộ hãm tái sinh để xử lý năng lượng dư trong quá trình hãm.

Vì sao nhiều doanh nghiệp lựa chọn biến tần Delixi?

Biến tần Delixi hiện được ứng dụng rộng rãi trong các hệ thống cẩu trục nhờ khả năng điều khiển ổn định, giá thành hợp lý và đáp ứng tốt các yêu cầu của ngành công nghiệp.

Một số ưu điểm nổi bật gồm:

Điều khiển Vector chính xác.
Mô-men lớn ở tốc độ thấp.
Chịu quá tải cao.
Hỗ trợ truyền thông Modbus RTU.
Tích hợp nhiều chức năng bảo vệ động cơ.
Hoạt động ổn định trong môi trường công nghiệp.
Dễ cài đặt và bảo trì.
Bảo hành chính hãng 24 tháng.

Đối với các doanh nghiệp cần nâng cấp hệ thống cẩu trục hiện có, biến tần Delixi là giải pháp cân bằng giữa hiệu suất, độ bền và chi phí đầu tư.

Hướng dẫn lựa chọn biến tần cho chân đế cẩu trục

Lựa chọn đúng biến tần là yếu tố quyết định đến độ ổn định, tuổi thọ và hiệu quả vận hành của toàn bộ hệ thống cẩu trục. Trên thực tế, nhiều doanh nghiệp chỉ lựa chọn theo công suất động cơ mà bỏ qua các yếu tố như chế độ làm việc, mô-men tải, tần suất khởi động hay quán tính của cơ cấu truyền động. Điều này khiến biến tần thường xuyên hoạt động trong trạng thái quá tải, phát sinh lỗi và giảm tuổi thọ.

Để lựa chọn đúng, kỹ sư cần đánh giá đồng thời các thông số của động cơ, tải trọng nâng, chu kỳ vận hành và môi trường làm việc.

Xác định công suất biến tần

Thông thường, công suất biến tần được lựa chọn bằng hoặc lớn hơn công suất động cơ. Tuy nhiên, đối với ứng dụng chân đế cẩu trục, chỉ dựa vào công suất là chưa đủ. Cần ưu tiên kiểm tra dòng điện định mức (Rated Current) của động cơ và so sánh với dòng ra liên tục của biến tần.

Ví dụ:

Công suất động cơ	Dòng định mức	Biến tần khuyến nghị
2.2 kW	5.2 A	Delixi EM60 2.2 kW
3.7 kW	8.5 A	Delixi EM60 3.7 kW
5.5 kW	12 A	Delixi EM60 5.5 kW
7.5 kW	16 A	Delixi H300 7.5 kW
11 kW	22 A	Delixi H300 11 kW
15 kW	30 A	Delixi H300 15 kW
22 kW	43 A	Delixi H500 22 kW
30 kW	58 A	Delixi H500 30 kW
37 kW	72 A	Delixi H500 37 kW
45 kW	85 A	Delixi H500 45 kW

Khuyến nghị của Nihaco Automation: Nếu cẩu trục hoạt động 2–3 ca/ngày, tải thường xuyên trên 80% hoặc phải khởi động liên tục, nên chọn biến tần lớn hơn một cấp công suất để tăng khả năng chịu quá tải và kéo dài tuổi thọ thiết bị.

Chọn chế độ điều khiển phù hợp

Các dòng biến tần hiện nay thường hỗ trợ hai chế độ điều khiển phổ biến là V/F Control và Sensorless Vector Control (SVC).

Tiêu chí	V/F	Vector (SVC)
Mô-men tốc độ thấp	Trung bình	Rất cao
Khả năng giữ tốc độ	Trung bình	Chính xác
Chịu tải thay đổi	Thấp	Cao
Phù hợp cẩu trục	Không khuyến nghị	Rất phù hợp

Có cần lắp điện trở xả không?

Đây là câu hỏi được rất nhiều khách hàng quan tâm khi nâng cấp cẩu trục.

Trong quá trình giảm tốc, động cơ chuyển sang chế độ máy phát và trả năng lượng ngược về biến tần. Nếu năng lượng này không được tiêu tán kịp thời, điện áp DC Bus sẽ tăng cao, khiến biến tần báo lỗi quá áp (Over Voltage) hoặc tự ngắt để bảo vệ.

Điện trở xả (Braking Resistor) có nhiệm vụ chuyển phần năng lượng dư thành nhiệt và giải phóng ra môi trường. Đối với các hệ thống cẩu có quán tính lớn, giảm tốc nhanh hoặc yêu cầu dừng chính xác, việc lắp điện trở xả gần như là bắt buộc.

Ở các hệ thống công suất lớn hoặc làm việc với chu kỳ hãm liên tục, nên sử dụng thêm Braking Unit hoặc bộ hãm tái sinh để tăng hiệu quả và giảm nhiệt lượng phát sinh.

Các thông số cần cài đặt sau khi lắp đặt

Sau khi hoàn tất đấu nối, biến tần cần được cài đặt đúng theo thông số động cơ để đảm bảo khả năng điều khiển và bảo vệ.

Các thông số quan trọng gồm:

Điện áp định mức của động cơ.
Dòng điện định mức.
Tần số định mức (50 Hz).
Công suất động cơ.
Tốc độ định mức (RPM).
Chế độ điều khiển Vector (SVC).
Thời gian tăng tốc và giảm tốc.
Giới hạn dòng điện và mô-men.
Tần số tối đa, tối thiểu.
Địa chỉ truyền thông Modbus RTU (nếu kết nối PLC hoặc HMI).

Sau khi nhập đầy đủ thông số, nên thực hiện Auto Tune để biến tần tự nhận diện các tham số điện của động cơ. Đây là bước quan trọng giúp cải thiện khả năng điều khiển mô-men, tăng độ ổn định và giảm hiện tượng rung hoặc hụt lực khi khởi động.

Quy trình lắp đặt và chạy thử biến tần chân đế cẩu trục

Để hệ thống vận hành ổn định và an toàn, Nihaco Automation áp dụng quy trình triển khai gồm các bước:

Khảo sát hiện trạng cẩu trục và hệ thống điện.
Kiểm tra thông số động cơ, chế độ làm việc và tải trọng.
Lựa chọn biến tần và phụ kiện phù hợp.
Thiết kế hoặc cải tạo tủ điện điều khiển.
Lắp đặt biến tần, điện trở xả và thiết bị bảo vệ.
Đấu nối mạch động lực, mạch điều khiển và tín hiệu ngoại vi.
Cài đặt thông số, thực hiện Auto Tune và kiểm tra chiều quay động cơ.
Chạy thử không tải, sau đó chạy thử có tải để hiệu chỉnh thời gian tăng giảm tốc, giới hạn dòng và mô-men.
Nghiệm thu, hướng dẫn vận hành và lập kế hoạch bảo trì định kỳ.

Việc tuân thủ đúng quy trình không chỉ giúp hệ thống đạt hiệu suất cao mà còn giảm thiểu nguy cơ phát sinh lỗi trong quá trình vận hành lâu dài.

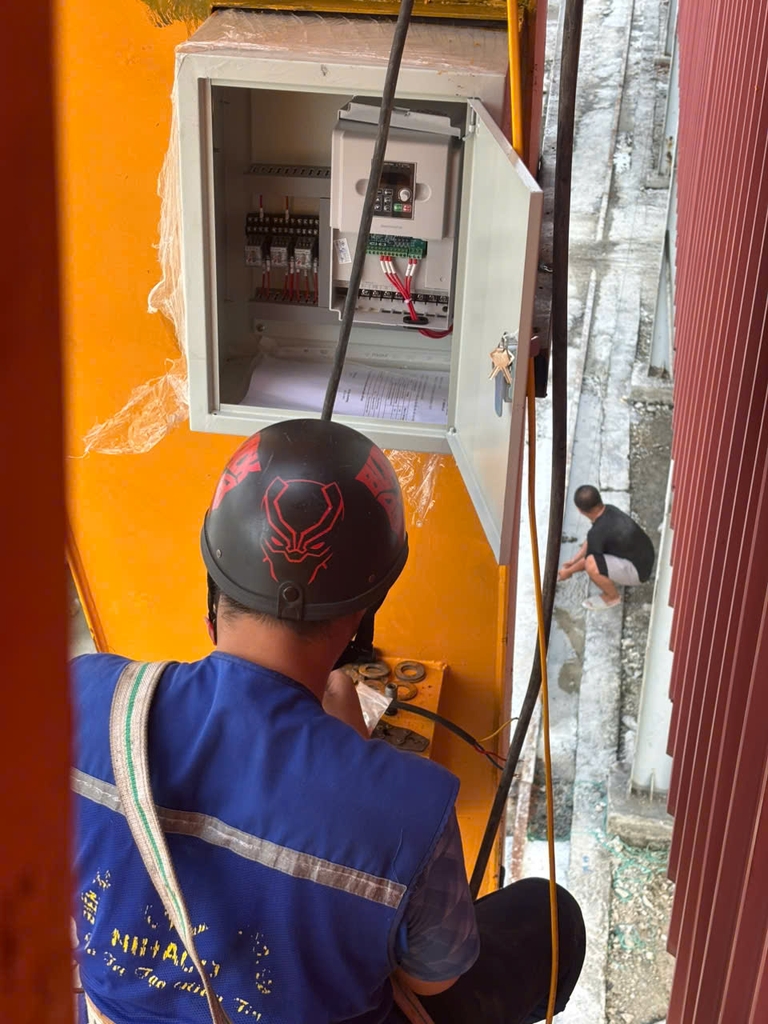

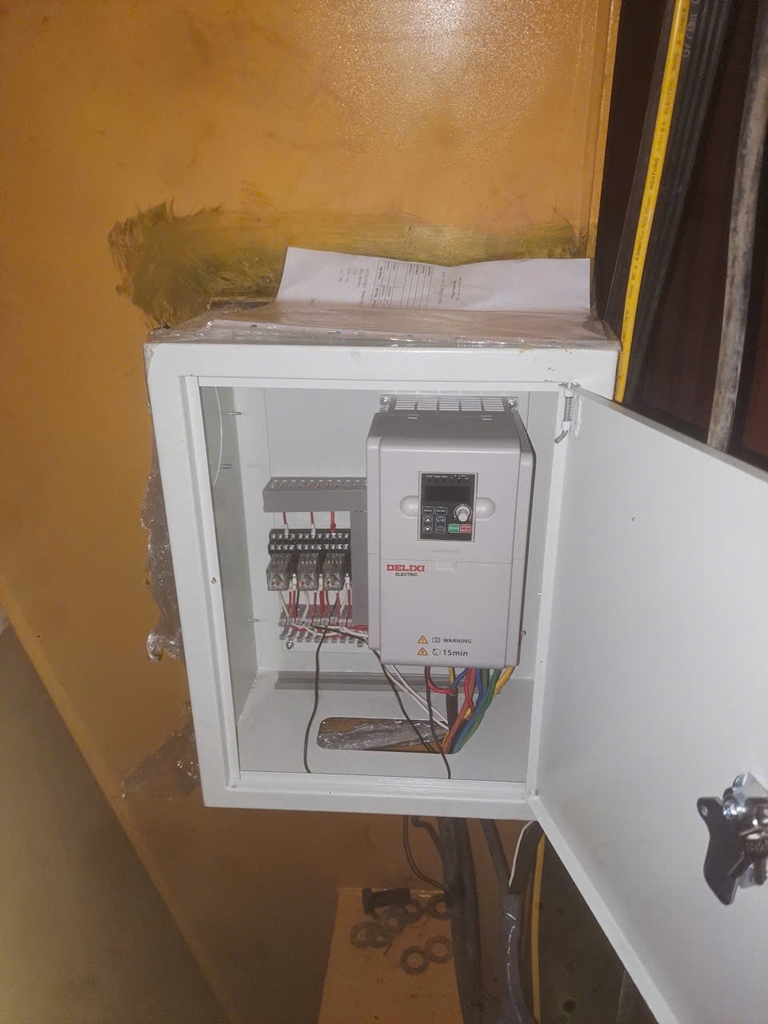

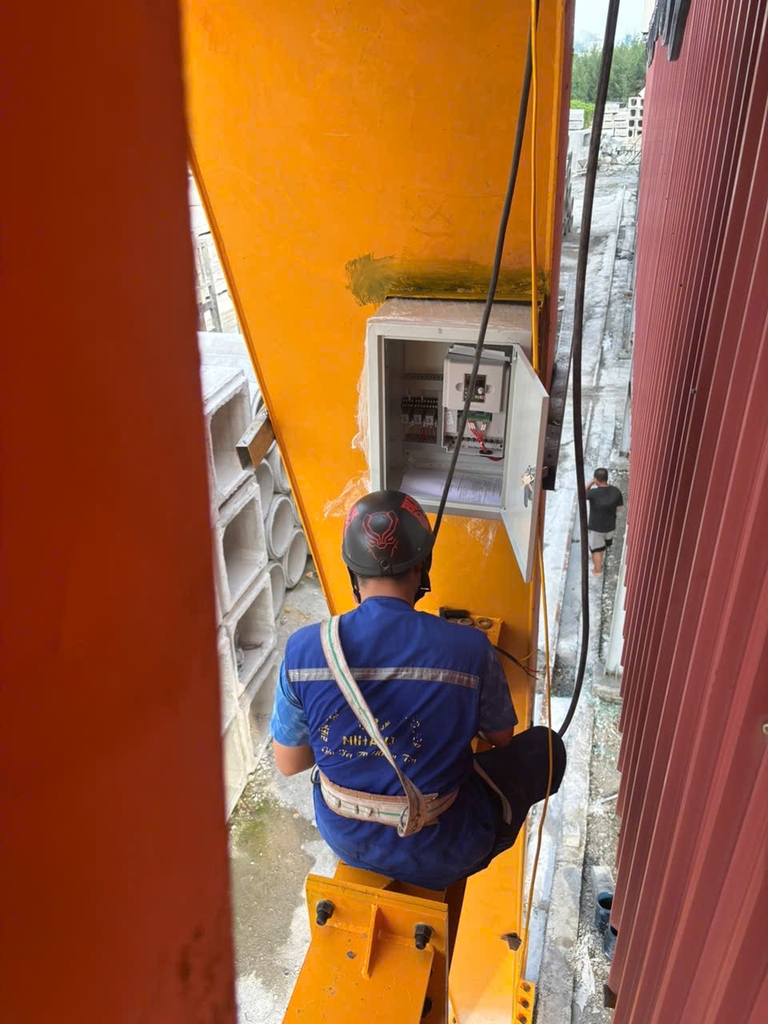

Dự án thực tế Nihaco Automation lắp đặt biến tần Delixi cho nhà máy.
