THIẾT KẾ THI CÔNG LẮP ĐẶT TỦ ĐIỀU KHIỂN THANG HÀNG CHUYÊN NGHIỆP

Công ty cổ phần tự động hóa Nihaco chuyên thiết kế - thi công tủ điện thang hàng, thi công tủ điện thang hàng, lắp đặt tủ điều khiển thang hàng và các loại tủ điện điều khiển các.

Tủ Điều Khiển Thang Hàng Là Gì?

Tủ điều khiển thang hàng là trung tâm điều khiển toàn bộ hoạt động của hệ thống thang máy chở hàng. Tủ có nhiệm vụ nhận tín hiệu từ nút gọi tầng, cảm biến vị trí, công tắc cửa an toàn và điều khiển động cơ nâng hạ giúp thang hoạt động ổn định, chính xác.

Ngày nay, các hệ thống thang hàng hiện đại thường sử dụng PLC kết hợp biến tần để điều khiển. Giải pháp này giúp thang khởi động êm, giảm rung giật, tiết kiệm điện năng và nâng cao tuổi thọ của động cơ.

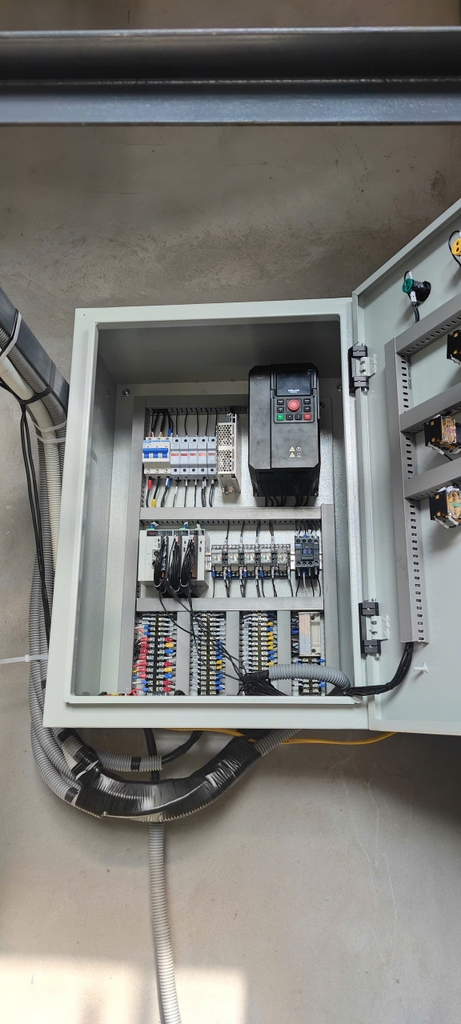

Tủ điều khiển thang hàng sử dụng PLC và biến tần.

Cấu Tạo Chính Của Tủ Điều Khiển Thang Hàng

Một tủ điện thang hàng tiêu chuẩn thường bao gồm các thiết bị chính:

PLC Điều Khiển

PLC là bộ xử lý trung tâm, có nhiệm vụ:

• • Xử lý tín hiệu gọi tầng.
  • Điều khiển chiều quay động cơ.
  • Quản lý đóng mở cửa.
  • Giám sát hệ thống an toàn.

Các dòng PLC thường sử dụng gồm Delta, Mitsubishi, Siemens hoặc Xinje.

Biến Tần

Biến tần giúp:

• • Điều chỉnh tốc độ nâng hạ.
  • Khởi động mềm.
  • Dừng chính xác tại tầng.
  • Giảm dòng khởi động.
  • Bảo vệ động cơ khi quá tải.

Thiết Bị Bảo Vệ

Bao gồm:

• • MCCB, MCB bảo vệ nguồn.
  • Contactor đóng cắt động lực.
  • Relay trung gian.
  • Bộ nguồn 24VDC.
  • Công tắc hành trình.
  • Công tắc cửa an toàn.
  • Bộ chống quá tải.

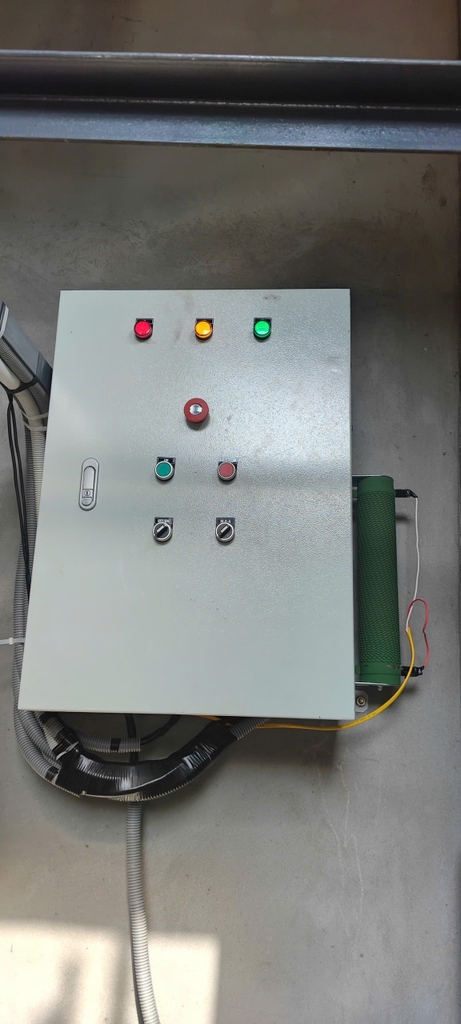

Cấu tạo tủ điện điều khiển thang hàng.

Sơ Đồ Nguyên Lý Tủ Điều Khiển Thang Hàng

Nguồn 3 pha

↓

MCCB Tổng

↓

Biến Tần

↓

Contactor

↓

Động Cơ + Phanh

↑

PLC Điều Khiển

↑

Nút Gọi Tầng

↓

Cảm Biến Hành Trình

↓

Công Tắc Cửa An Toàn

Nguyên lý hoạt động của tủ điều khiển thang hàng:

Khi người dùng nhấn nút gọi tầng, PLC sẽ xử lý tín hiệu và điều khiển biến tần chạy động cơ theo chiều lên hoặc xuống. Trong quá trình di chuyển, cảm biến hành trình liên tục gửi tín hiệu về PLC để xác định vị trí cabin.

Khi gần đến tầng đích, PLC điều khiển biến tần giảm tốc để thang dừng chính xác và an toàn.

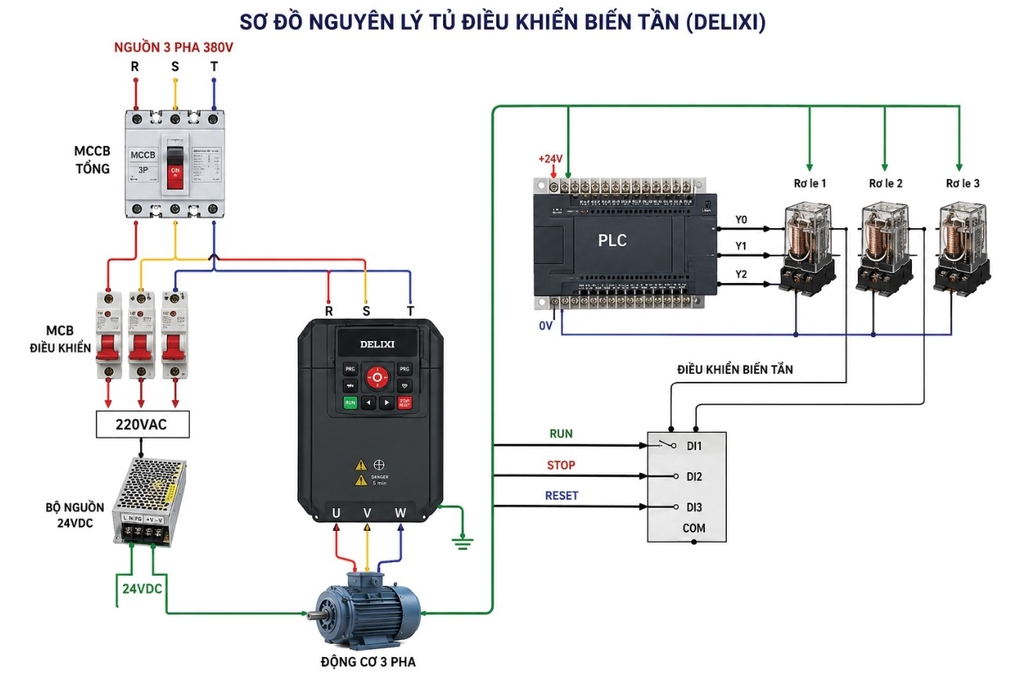

Sơ đồ nguyên lý tủ điều khiển thang hàng.

Quy Trình Thiết Kế Thi Công Lắp Đặt Tủ Điều Khiển Thang Hàng

Giai đoạn	Nội dung công việc	Chi tiết thực hiện
1. Khảo sát và thiết kế	Khảo sát hiện trạng	- Tải trọng thang.- Số tầng hoạt động.- Chiều cao nâng.- Công suất động cơ.- Loại thang cáp kéo hoặc thủy lực.- Điện áp nguồn sử dụng.
	Thiết kế hệ thống	- Sơ đồ động lực.- Sơ đồ điều khiển PLC.- Sơ đồ biến tần.- Sơ đồ an toàn.- Bản vẽ bố trí thiết bị trong tủ.
2. Gia công tủ điện	Chế tạo và lắp ráp	- Gia công tủ bằng thép sơn tĩnh điện.- Bố trí thiết bị khoa học, dễ bảo trì.- Đi dây bằng máng nhựa chuyên dụng.- Đánh số dây và terminal đầy đủ.- Kiểm tra cách điện trước khi xuất xưởng.
3. Lắp đặt và chạy thử	Lắp đặt tại công trình	- Lắp đặt tủ điện tại công trình.- Đấu nối động cơ và cảm biến.- Kết nối nút gọi tầng.- Cài đặt PLC và biến tần.- Chạy thử không tải.- Chạy thử có tải.- Hiệu chỉnh tốc độ và vị trí dừng tầng.

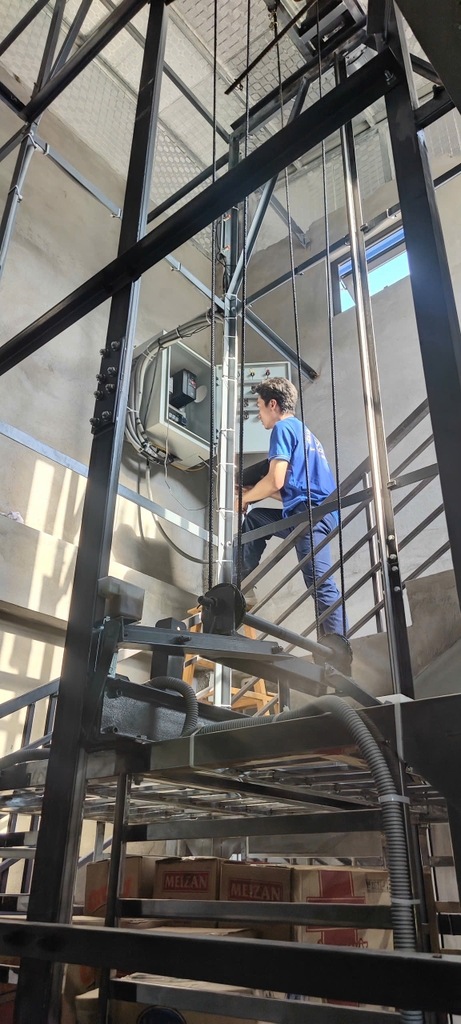

Thi công lắp đặt tủ điều khiển thang hàng tại nhà máy.

Ưu Điểm Của Tủ Điều Khiển Thang Hàng PLC Biến Tần

Sử dụng PLC kết hợp biến tần mang lại nhiều lợi ích:

✅ Khởi động và dừng êm.
✅ Giảm rung giật khi vận hành.
✅ Dừng chính xác tại từng tầng.
✅ Tiết kiệm điện năng.
✅ Bảo vệ quá tải, mất pha và ngắn mạch.
✅ Dễ dàng nâng cấp và mở rộng.
✅ Tăng tuổi thọ động cơ và hệ thống cơ khí.

Các Lỗi Thường Gặp Của Thang Hàng

Sự cố thường gặp	Nguyên nhân	Cách kiểm tra / khắc phục
Thang không hoạt động	- Mất nguồn điện.- MCCB bị nhảy.- PLC hoặc contactor bị lỗi.	- Kiểm tra điện áp nguồn vào.- Kiểm tra MCCB, cầu chì.- Kiểm tra PLC, contactor và mạch điều khiển.- Thay thế thiết bị hỏng nếu cần.
Không dừng đúng tầng	- Cảm biến vị trí bị sai lệch.- Encoder lỗi.- Cài đặt PLC chưa chính xác.	- Kiểm tra vị trí lắp đặt cảm biến.- Kiểm tra tín hiệu encoder.- Kiểm tra và hiệu chỉnh chương trình PLC.- Chạy thử và cân chỉnh lại vị trí dừng tầng.
Biến tần báo lỗi	Một số lỗi thường gặp:- Quá dòng.- Quá áp.- Điện áp thấp.- Quá tải động cơ.	- Đọc mã lỗi trên màn hình biến tần.- Kiểm tra nguồn điện và tải.- Kiểm tra động cơ, dây dẫn.- Điều chỉnh thông số hoặc sửa chữa biến tần.
Thang chạy rung giật	- Biến tần cài đặt chưa phù hợp.- Phanh điện từ hoạt động không ổn định.- Hệ thống cơ khí bị mòn.	- Kiểm tra và tối ưu thông số biến tần.- Kiểm tra phanh điện từ.- Bảo dưỡng puly, cáp tải, ray dẫn hướng và các bộ phận cơ khí.- Thay thế linh kiện bị mòn nếu cần.

Đơn vị Thiết Kế Tủ Điều Khiển Thang Hàng Uy Tín Tại Hải Phòng

NIHACO Automation chuyên:

• • Thiết kế tủ điều khiển thang hàng.
  • Thi công lắp đặt tủ điện thang hàng.
  • Lập trình PLC – HMI.
  • Tích hợp biến tần điều khiển tốc độ.
  • Nâng cấp tủ điện thang hàng cũ.
  • Sửa chữa PLC, biến tần và hệ thống điều khiển.

Với đội ngũ kỹ sư nhiều năm kinh nghiệm, chúng tôi cam kết mang đến giải pháp điều khiển ổn định, an toàn và tối ưu chi phí cho khách hàng.

Công ty cổ phần thự động hóa Nihaco chuyên cung cấp các giải pháp tự động hóa công nghiệp, Chuyên lắp đặt khởi động mềm, biến tần, servo và tủ điện công nghiệp tại Hải Phòng, Quảng Ninh, Hải Dương, Thái Bình, Nam Định và các tỉnh phía Bắc.
