Lắp đặt biến tần Delixi H500 điều khiển bơm nước tại Vũ Yên – Hải Phòng

Bối cảnh dự án – Hệ thống bơm hoạt động không ổn định tại Vũ Yên

Tại khu vực Vũ Yên – Hải Phòng, hệ thống cấp nước sinh hoạt cho khu dân cư và dịch vụ đang sử dụng mô hình bơm trực tiếp từ bể chứa lên đường ống phân phối.

Qua khảo sát thực tế của đội kỹ thuật Nihaco Automation, hệ thống gặp tình trạng:

- Áp lực nước dao động mạnh vào giờ cao điểm
- Bơm chạy ON/OFF liên tục theo công tắc phao
- Dòng khởi động lớn gây sụt áp cục bộ trong tủ điện
- Hiện tượng “nước giật” tại đầu sử dụng cuối tuyến ống
- Động cơ bơm nóng nhanh khi chạy tải thấp kéo dài

Đặc biệt, khách hàng phản ánh chi phí điện tăng khoảng 15–25% so với nhu cầu thực tế, nhưng hiệu suất cấp nước không tương xứng.

👉 Yêu cầu đặt ra:
Cần một giải pháp điều khiển thông minh giúp ổn định áp lực – giảm sốc điện – tiết kiệm điện năng – tăng tuổi thọ bơm.

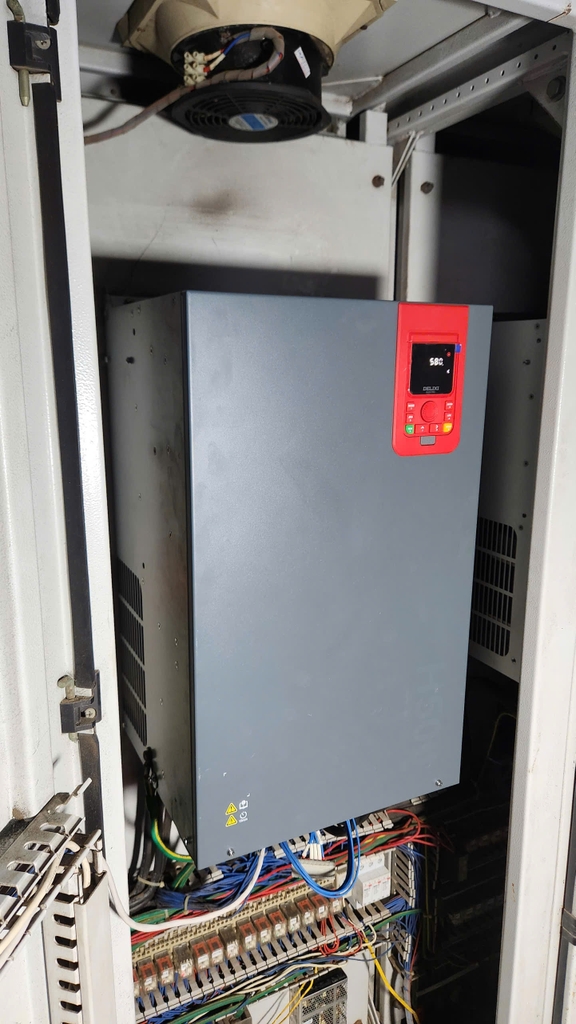

Hệ thống bơm nước trước khi cải tạo / thay thế thiết bị

Sau khi đội kỹ sư tiến hành khảo sát và kiểm tra tủ điện hiện hữu, hệ thống bơm nước tại công trình đang vận hành theo cấu hình cũ. Trước đây, hệ thống được điều khiển bằng biến tần của Danfoss, tuy nhiên thiết bị đã gặp sự cố hỏng hóc trong quá trình vận hành. Hiện tại, hệ thống được thay thế tạm thời bằng biến tần Delixi Electric H500 để đảm bảo duy trì hoạt động ổn định.

Thông số hệ thống hiện hữu

- Động cơ bơm: 75kW – 3 phase 380V
- Phương thức điều khiển: từng sử dụng biến tần Danfoss, hiện đã hỏng và thay thế bằng H500
- Không lắp đặt cảm biến áp suất trong hệ thống
- Không triển khai điều khiển vòng kín (closed-loop control)
- Hệ thống đường ống dài, nhiều điểm tiêu thụ với nhu cầu thay đổi liên tục

Các vấn đề kỹ thuật ghi nhận

(1) Điều khiển chưa theo tải thực tế
Hệ thống trước đây sử dụng biến tần Danfoss bị lỗi dẫn đến bơm thường xuyên vận hành ở công suất cao, không phù hợp với nhu cầu thay đổi.

(2) Ảnh hưởng dòng khởi động lớn
Khi vận hành theo chế độ chưa tối ưu, dòng khởi động vẫn có thời điểm tăng cao, gây sụt áp cục bộ và ảnh hưởng đến các thiết bị điện khác trong tủ.

(3) Chưa kiểm soát được áp suất đầu ra
Do không có cảm biến áp suất và điều khiển vòng kín, áp lực đường ống phụ thuộc vào chế độ chạy cố định hoặc đóng/ngắt, khiến áp suất không ổn định tại các điểm tiêu thụ.

👉 Sau sự cố hỏng biến tần Danfoss, hệ thống được chuyển sang sử dụng biến tần Delixi H500 nhằm đảm bảo vận hành liên tục và tạo tiền đề cho việc tối ưu hóa điều khiển bơm trong giai đoạn cải tạo tiếp theo.

Giải pháp lắp đặt biến tần Delixi H500 điều khiển bơm nước tại Vũ Yên

Sau khi phân tích, Nihaco lựa chọn biến tần Delixi H500 làm trung tâm điều khiển hệ thống bơm.

Lý do lựa chọn Delixi H500 trong dự án này

- Hỗ trợ điều khiển PID vòng kín cho hệ thống bơm
- Đáp ứng tốt tải biến thiên liên tục
- Tích hợp chức năng sleep/wake (ngủ khi không tải)
- Tự động tăng/giảm tốc mượt, tránh sốc cơ khí
- Dễ cấu hình với cảm biến áp suất 4–20mA
- Hoạt động ổn định trong môi trường tủ điện công nghiệp

Cấu trúc hệ thống biến tần điều khiển bơm:

- Biến tần Delixi H500 → điều khiển động cơ bơm
- Cảm biến áp suất 0–10 bar (4–20mA)
- Tủ điện tích hợp relay bảo vệ
- Đường hồi tín hiệu PID về biến tần

Nguyên lý hoạt động của hệ thống biến tần điều khiển bơm:

- Khi áp lực giảm → biến tần tăng tần số
- Khi áp lực đạt setpoint → giảm tốc độ motor
- Khi không có nhu cầu → tự động giảm về chế độ nghỉ

Quy trình thi công tại hiện trường Vũ Yên

Bước 1: Cải tạo tủ điện điều khiển

Tháo hệ thống khởi động trực tiếp cũ
Bố trí lại không gian tủ điện
Lắp CB bảo vệ riêng cho biến tần

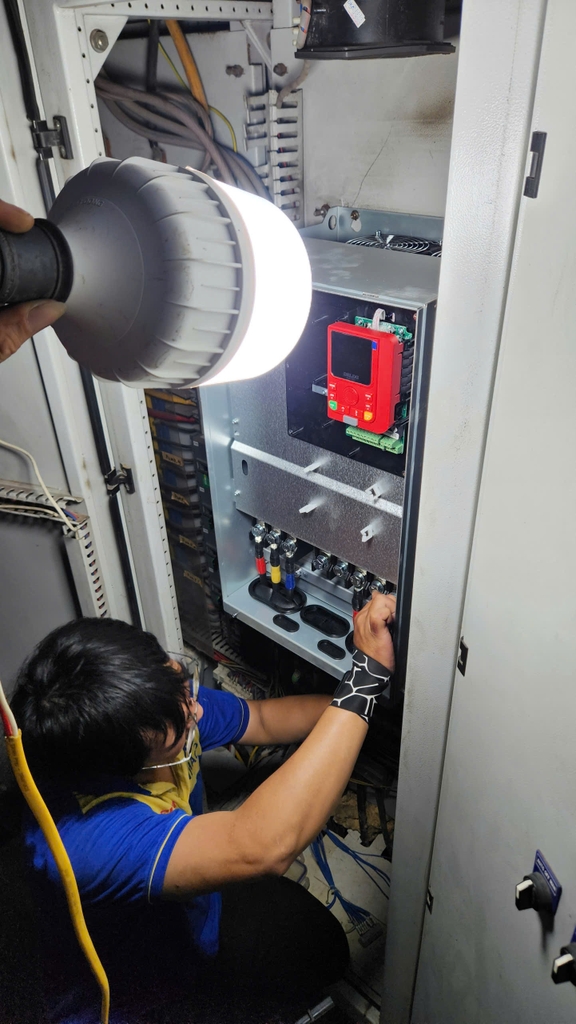

Bước 2: Lắp đặt biến tần Delixi H500

Cố định biến tần trong tủ điện
Đấu nối nguồn 3 pha 380V
Kết nối trực tiếp động cơ bơm 7.5kW

Bước 3: Lắp cảm biến áp suất

Gắn cảm biến tại đường ống chính
Cài đặt tín hiệu 4–20mA vào AI của biến tần

Bước 4: Cấu hình thông số nâng cao

Kỹ sư tiến hành:

Thiết lập PID:
- P gain: tối ưu chống dao động áp
- I gain: ổn định lâu dài
Tần số min/max: 25Hz – 50Hz
Thời gian tăng tốc: 10–15s
Sleep mode khi không tải

Hiệu chỉnh thực tế sau chạy thử

Trong quá trình chạy thử, đội kỹ thuật gặp một số vấn đề:

Hiện tượng dao động áp ban đầu

- Áp suất dao động ±0.3 bar khi đóng mở nhiều điểm dùng nước

👉 Giải pháp xử lý:

- Giảm hệ số P
- Tăng thời gian tích phân I
- Điều chỉnh delay phản hồi cảm biến

Hiệu quả sau tối ưu:

- Áp lực ổn định sai số < ±0.1 bar
- Không còn hiện tượng “giật áp” khi mở van

Kết quả sau khi đưa vào vận hành

STT	Kết quả đạt được	Chi tiết
1	Ổn định áp lực nước toàn tuyến	- Không còn dao động áp khi thay đổi tải.- Cấp nước đồng đều tại mọi điểm sử dụng.
2	Giảm dòng khởi động xuống ~1.2–1.5 lần In	- Không gây sụt áp tủ điện.- Giảm ảnh hưởng đến các thiết bị khác trong hệ thống.
3	Tiết kiệm điện năng thực tế	- Giảm khoảng 20–35% điện năng tiêu thụ.- Hiệu quả rõ rệt vào các giờ thấp điểm.
4	Vận hành êm – giảm rung cơ khí	- Không còn hiện tượng "giật" khi khởi động.- Giảm mài mòn phớt bơm và vòng bi.
5	Tăng tuổi thọ hệ thống bơm	- Giảm số lần ON/OFF của bơm.- Giảm nhiệt độ vận hành trung bình, nâng cao độ bền thiết bị.

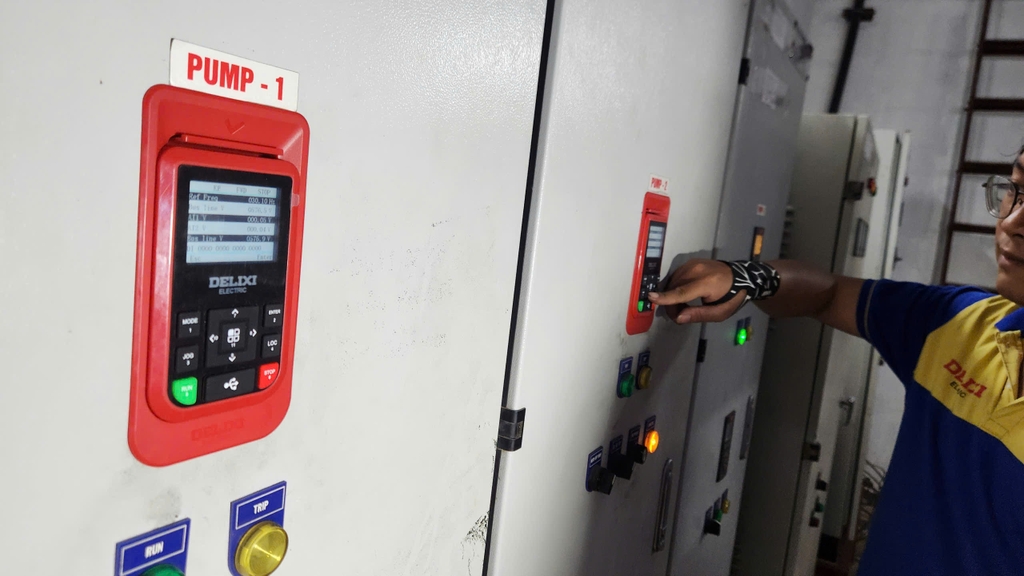

Cài đặt và test thử biến tần điều khiển bơm nước tại Hải Phòng

Giải pháp sử dụng biến tần Delixi H500 giúp chuyển hệ thống từ:

👉 “Bơm chạy cơ học – ON/OFF thủ công”
sang
👉 “Hệ thống điều khiển áp suất tự động vòng kín”

Đây là bước nâng cấp quan trọng giúp hệ thống cấp nước:

Ổn định hơn
Thông minh hơn
Tiết kiệm hơn

Ứng dụng mở rộng của biến tần Delixi H500

Mô hình tương tự có thể áp dụng cho:

- Trạm bơm cấp nước khu dân cư
- Hệ thống tăng áp tòa nhà
- Nhà máy sản xuất công nghiệp
- Hệ thống tưới tự động nông nghiệp
- Trạm xử lý nước sạch quy mô nhỏ và vừa

Dự án lắp đặt biến tần Delixi H500 tại Vũ Yên – Hải Phòng không chỉ là một giải pháp thay thế thiết bị điều khiển cũ, mà còn là bước nâng cấp toàn diện hệ thống bơm nước theo hướng tự động hóa và tiết kiệm năng lượng.

Việc áp dụng điều khiển PID vòng kín giúp hệ thống vận hành ổn định, giảm chi phí vận hành và nâng cao độ bền thiết bị trong dài hạn.
