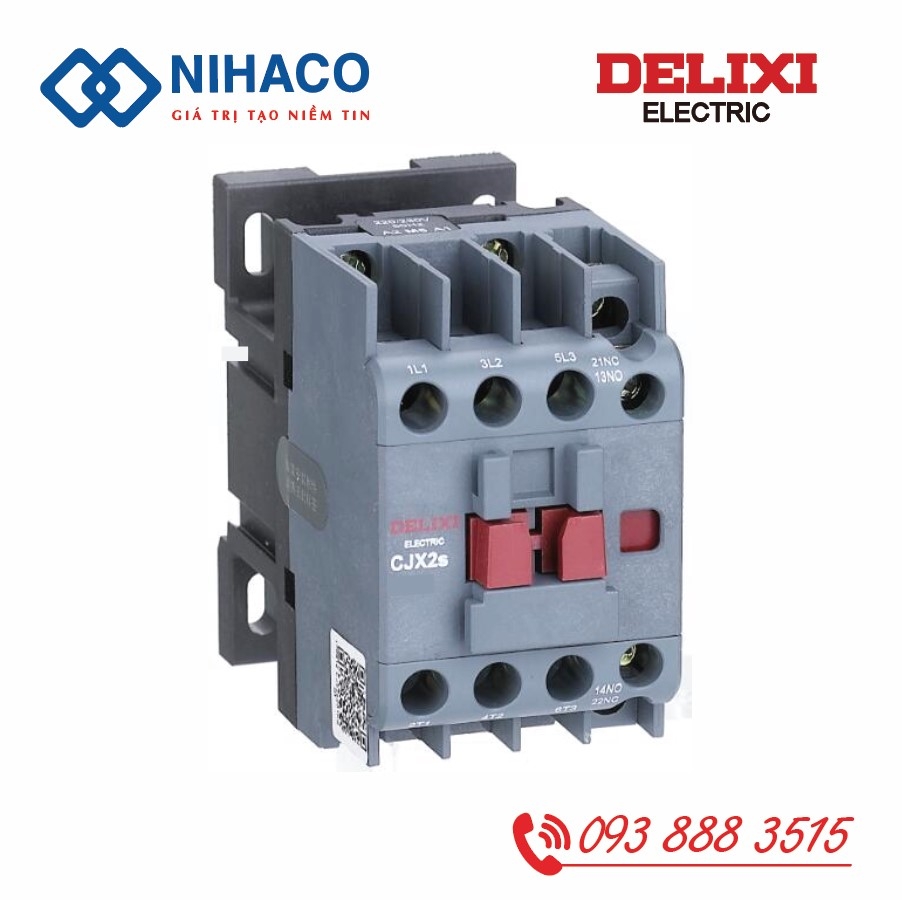

Contactor Delixi CJX2s-1611 – Khởi động từ 16A, 1NO + 1NC

Contactor Delixi CJX2s-1611 là lựa chọn phù hợp cho các hệ thống cần vừa đóng cắt động cơ vừa sử dụng tiếp điểm phụ để xây dựng mạch điều khiển. Sản phẩm có dòng điện định mức 16A và cấu hình 1 tiếp điểm thường mở + 1 tiếp điểm thường đóng (1NO + 1NC).

Theo bảng lựa chọn của dòng CJX2s, 16A tương ứng với công suất động cơ tham khảo khoảng 5,5kW.

1. Thông số Contactor CJX2s-1611

Hạng mục	Thông số
Thương hiệu	Delixi
Model	CJX2s-1611
Dòng định mức Ie	16A
Công suất tham khảo	5,5kW
Điện áp tham chiếu	220/230V
Tiếp điểm phụ	1NO + 1NC
Coil	Theo điện áp đặt hàng

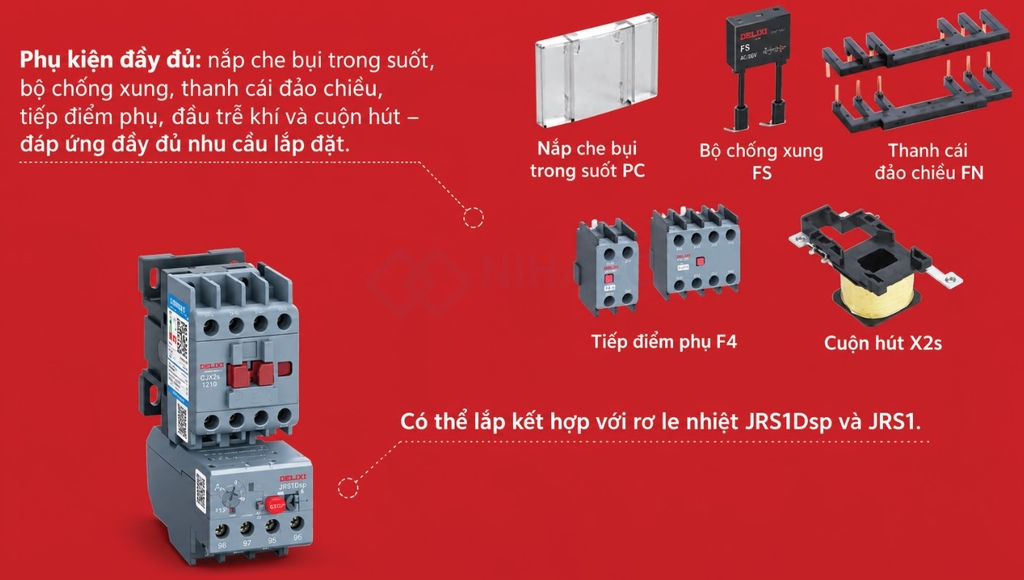

Kích thước, kết cấu tổng thể của khởi động từ Delixi CJX2S

Bảng lựa chọn Contactor CJX2s theo công suất động cơ

Công suất động cơ Pe (kW AC-3, 380V)	Dòng điện định mức Ie (A)	Tiếp điểm phụ thường mở NO	Tiếp điểm phụ thường đóng NC	Mã đặt hàng
2.2	6	1	–	CJX2s 0610
2.2	6	–	1	CJX2s 0601
4	9	1	–	CJX2s 0910
4	9	–	1	CJX2s 0901
4	9	1	1	CJX2s 0911
5.5	12	1	–	CJX2s 1210
5.5	12	–	1	CJX2s 1201
5.5	12	1	1	CJX2s 1211
5.5	16	1	–	CJX2s 1610
5.5	16	–	1	CJX2s 1601
5.5	16	1	1	CJX2s 1611
7.5	18	1	–	CJX2s 1810
7.5	18	–	1	CJX2s 1801
7.5	18	1	1	CJX2s 1811
11	22	1	–	CJX2s 2210
11	22	–	1	CJX2s 2201
11	22	1	1	CJX2s 2211
11	25	1	–	CJX2s 2510
11	25	–	1	CJX2s 2501
11	25	1	1	CJX2s 2511
15	32	1	–	CJX2s 3210
15	32	–	1	CJX2s 3201
15	32	1	1	CJX2s 3211
18.5	38	1	–	CJX2s 3810
18.5	38	–	1	CJX2s 3801
18.5	38	1	1	CJX2s 3811
18.5	40	1	1	CJX2s 4011
22	50	1	1	CJX2s 5011
30	65	1	1	CJX2s 6511
37	80	1	1	CJX2s 8011
45	95	1	1	CJX2s 9511

2. Điểm đáng chú ý của cấu hình 1NO + 1NC

Việc tích hợp đồng thời tiếp điểm NO và NC giúp CJX2s-1611 linh hoạt khi thiết kế mạch điều khiển.

Tiếp điểm NO có thể dùng cho mạch tự giữ, báo trạng thái hoặc truyền tín hiệu khi contactor đã tác động.

Tiếp điểm NC phù hợp cho mạch khóa chéo và các yêu cầu liên động giữa hai thiết bị.

Đây là cấu hình hữu ích trong các mạch đảo chiều động cơ, điều khiển nhiều contactor hoặc hệ thống cần giám sát trạng thái hoạt động.

3. CJX2s-1611 phù hợp với những thiết bị nào?

Với mức dòng 16A, sản phẩm có thể ứng dụng trong:

- Hệ thống bơm nước
- Quạt thông gió
- Băng tải
- Máy trộn
- Máy đóng gói
- Máy chế biến
- Máy móc sản xuất
- Tủ điều khiển PLC

Ứng dụng cụ thể cần căn cứ vào dòng điện thực tế và đặc tính của tải.

4. Phối hợp với relay nhiệt

Khi sử dụng CJX2s-1611 để điều khiển động cơ, contactor có thể được kết hợp với relay nhiệt có dải chỉnh phù hợp.

Relay nhiệt không nên lựa chọn đơn thuần theo thông số 16A của contactor. Cần căn cứ vào dòng định mức thực tế của động cơ để lựa chọn và cài đặt phù hợp.

5. Lưu ý khi thay thế contactor

Nếu dùng CJX2s-1611 để thay một contactor đang sử dụng, nên kiểm tra cả dòng tải, điện áp coil, cấu hình NO/NC, kích thước lắp đặt và sơ đồ đấu dây.
