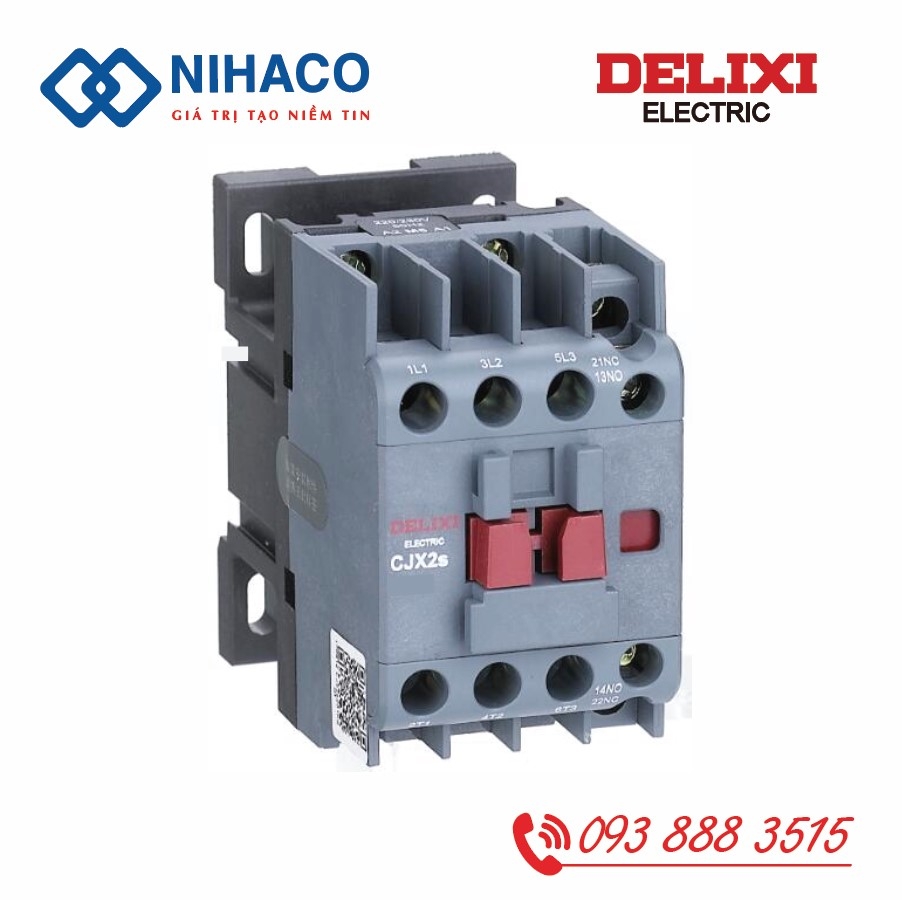

Contactor Delixi CJX2s-7511 – Thiết bị đóng cắt cho tủ điện động lực
Trong các tủ điện điều khiển máy móc công nghiệp, contactor là thiết bị quan trọng giúp thực hiện quá trình đóng/ngắt tải theo tín hiệu điều khiển. Contactor Delixi CJX2s-7511 thuộc dòng CJX2s, phù hợp cho các hệ thống động lực, máy sản xuất và dây chuyền tự động hóa có yêu cầu thông số tương ứng.
Khác với đóng cắt thủ công, việc sử dụng contactor giúp hệ thống có thể vận hành từ xa, liên động với thiết bị khác hoặc nhận lệnh từ PLC.
1. Thông tin sản phẩm CJX2s-7511
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Delixi |
| Model | CJX2s-7511 |
| Dòng sản phẩm | CJX2s |
| Loại thiết bị | Contactor AC |
| Chức năng | Đóng cắt và điều khiển tải |
| Tiếp điểm phụ | Theo cấu hình 11 |
| Điện áp cuộn hút | Theo phiên bản |

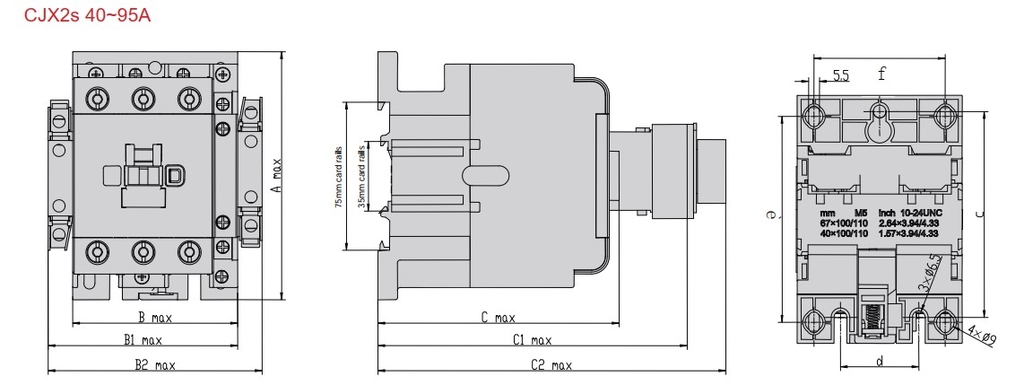

Kích thước, kết cấu tổng thể của khởi động từ Delixi CJX2S
Bảng lựa chọn Contactor CJX2s theo công suất động cơ
| Công suất động cơ Pe (kW AC-3, 380V) | Dòng điện định mức Ie (A) | Tiếp điểm phụ thường mở NO | Tiếp điểm phụ thường đóng NC | Mã đặt hàng |
|---|---|---|---|---|
| 2.2 | 6 | 1 | – | CJX2s 0610 |
| 2.2 | 6 | – | 1 | CJX2s 0601 |
| 4 | 9 | 1 | – | CJX2s 0910 |
| 4 | 9 | – | 1 | CJX2s 0901 |
| 4 | 9 | 1 | 1 | CJX2s 0911 |
| 5.5 | 12 | 1 | – | CJX2s 1210 |
| 5.5 | 12 | – | 1 | CJX2s 1201 |
| 5.5 | 12 | 1 | 1 | CJX2s 1211 |
| 5.5 | 16 | 1 | – | CJX2s 1610 |
| 5.5 | 16 | – | 1 | CJX2s 1601 |
| 5.5 | 16 | 1 | 1 | CJX2s 1611 |
| 7.5 | 18 | 1 | – | CJX2s 1810 |
| 7.5 | 18 | – | 1 | CJX2s 1801 |
| 7.5 | 18 | 1 | 1 | CJX2s 1811 |
| 11 | 22 | 1 | – | CJX2s 2210 |
| 11 | 22 | – | 1 | CJX2s 2201 |
| 11 | 22 | 1 | 1 | CJX2s 2211 |
| 11 | 25 | 1 | – | CJX2s 2510 |
| 11 | 25 | – | 1 | CJX2s 2501 |
| 11 | 25 | 1 | 1 | CJX2s 2511 |
| 15 | 32 | 1 | – | CJX2s 3210 |
| 15 | 32 | – | 1 | CJX2s 3201 |
| 15 | 32 | 1 | 1 | CJX2s 3211 |
| 18.5 | 38 | 1 | – | CJX2s 3810 |
| 18.5 | 38 | – | 1 | CJX2s 3801 |
| 18.5 | 38 | 1 | 1 | CJX2s 3811 |
| 18.5 | 40 | 1 | 1 | CJX2s 4011 |
| 22 | 50 | 1 | 1 | CJX2s 5011 |
| 30 | 65 | 1 | 1 | CJX2s 6511 |
| 37 | 80 | 1 | 1 | CJX2s 8011 |
| 45 | 95 | 1 | 1 | CJX2s 9511 |
Ghi chú:
-
- Sản phẩm 3 cực là loại thông dụng và không được thể hiện trong mã sản phẩm.
- Điện áp cuộn hút 50 Hz là mã thông thường và không được thể hiện trong mã sản phẩm.
- Tất cả điện áp cuộn hút ở 50 Hz, bao gồm loại 50/60 Hz.
2. CJX2s-7511 hoạt động trong tủ điện như thế nào?
Khi cuộn hút contactor được cấp đúng điện áp điều khiển, cơ cấu điện từ tác động làm thay đổi trạng thái các tiếp điểm. Tiếp điểm chính thực hiện nhiệm vụ đóng mạch động lực, trong khi các tiếp điểm phụ có thể được sử dụng cho mạch điều khiển và liên động.
Nhờ nguyên lý này, CJX2s-7511 có thể phối hợp với:
Nút nhấn để thực hiện lệnh chạy/dừng.
Relay trung gian để chuyển tiếp tín hiệu điều khiển.
PLC để vận hành máy theo chương trình tự động.
Relay nhiệt để hỗ trợ bảo vệ động cơ khi xảy ra quá tải.
3. Ứng dụng trong hệ thống công nghiệp
CJX2s-7511 có thể được cân nhắc sử dụng cho nhiều nhóm thiết bị như bơm công nghiệp, quạt hút, băng tải, máy nghiền, máy trộn, máy gia công và dây chuyền sản xuất.
Đối với những hệ thống có nhiều động cơ, contactor còn có thể tham gia các mạch liên động để kiểm soát thứ tự hoạt động của từng thiết bị.
4. Những thông số cần kiểm tra trước khi mua
Khi chọn CJX2s-7511, không nên chỉ dựa vào tên model. Cần đối chiếu đầy đủ:
-
- Dòng làm việc của tải
- Công suất động cơ
- Điện áp nguồn
- Cấp sử dụng
- Tần suất đóng cắt
- Điện áp cuộn hút
- Cấu hình tiếp điểm phụ
Đặc biệt, điện áp coil phải đúng với nguồn điều khiển đang sử dụng trong tủ.
5. Kết hợp CJX2s-7511 trong bộ khởi động động cơ

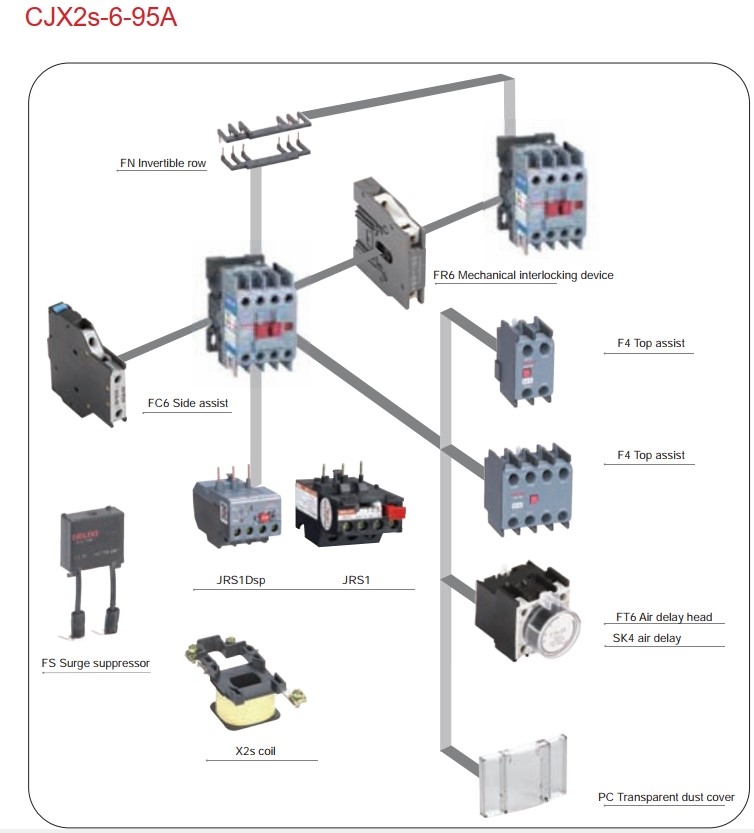

Sơ đồ kết nối CJX2s và các thiết bị khác
Một cấu hình thường gặp trong tủ điện là:
Aptomat → Contactor → Relay nhiệt → Động cơ
Trong đó, contactor đảm nhiệm chức năng đóng cắt, còn aptomat và relay nhiệt được lựa chọn để thực hiện các chức năng bảo vệ phù hợp.
